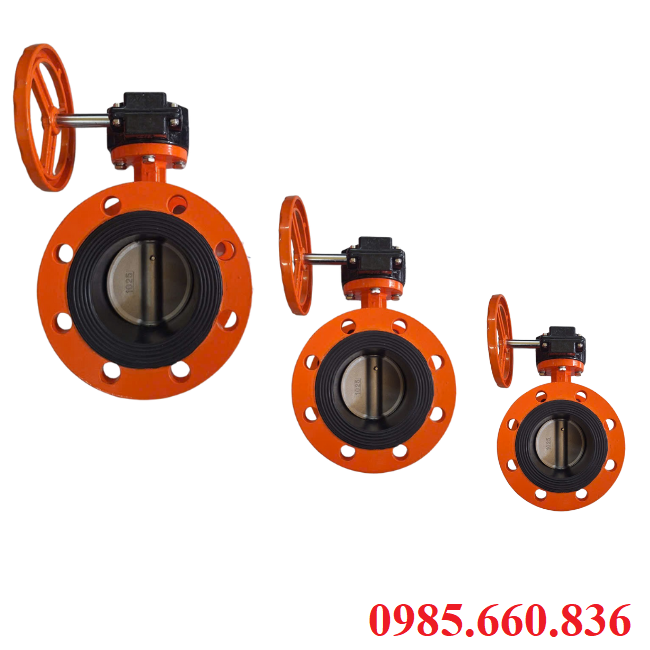

Van bướm gang tay quay Châu Âu

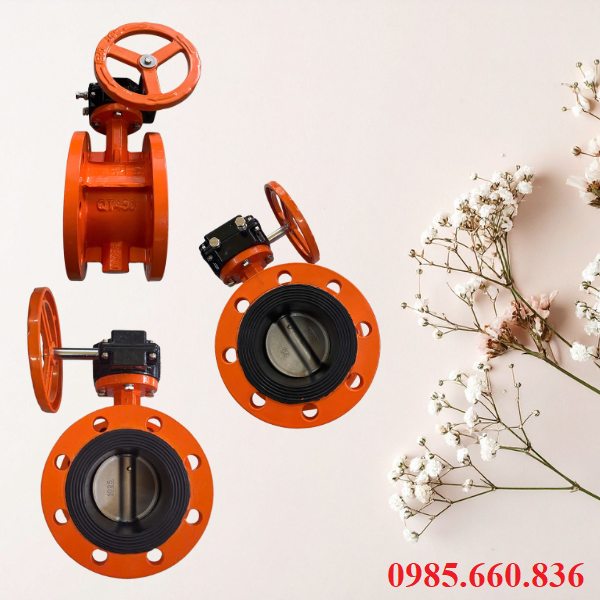

I. Giới thiệu về van bướm gang tay quay Châu Âu

Van bướm gang tay quay Châu Âu dòng van công nghiệp được sử dụng phổ biến trong các hệ thống đường ống với thiết kế nhỏ gọn, vận hành đơn giản, độ bền cao. Được chế tạo từ chất liệu gang đúc chắc chắn, có khả năng chịu lực và chịu nhiệt tốt nên ứng dụng vào nhiều môi trường khác nhau. Hoạt động vận hành nhờ điều khiển bằng tay quay giúp người điều khiển van dễ dàng kiểm soát dòng chảy khi lưu thông trong đường ống được chính xác hơn. Nổi bật với ưu điểm bền, hoạt động được trong nhiều vị trí môi trường ứng dụng có kích thước lớn nhỏ khác nhau. Sản xuất theo tiêu chuẩn Châu Âu, đảm bảo chất lượng, độ kín khít và tuổi thọ lâu dài. Ứng dụng rộng rãi trong các hệ thống điều hòa không khí, công nghiệp thực phẩm, hóa chất và nhiều lĩnh vực khác.

II. Thông số kỹ thuật van bướm gang tay quay Châu Âu

• Tên sản phẩm: Van bướm gang tay quay
• Kích thước: DN50 – DN1200
• Thân van: Gang xám, gang cầu
• Đĩa van: Inoc, gang cầu, hợp kim
• Trục van: Inox, théo không gỉ
• Gioăng làm kín: EPDM, NBR, PTFE
• Kiểu vận hành: Tay quay
• Áp suất: PN10, PN16, PN25
• Nhiệt độ: -10 – 120 độ C
• Tiêu chuẩn: DIN, JIS, ANSI
• Ứng dụng: HVAC, thực phẩm, hóa chất,…
• Xuất xứ: Châu Âu
• Bảo hành: 12 tháng

III. Cấu tạo, nguyên lý hoạt động van bướm gang tay quay Châu Âu

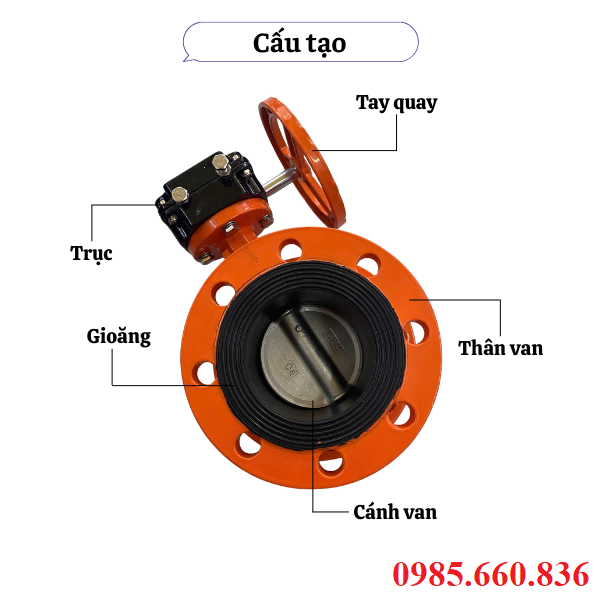

1. Cấu tạo van bướm gang tay quay Châu Âu

Được thiết kế với cấu tạo chắc chắn, đảm bảo khả năng vận hành ổn định và độ bền cao trong quá trình sử dụng nên van bướm gang tay quay Châu Âu được thiết kế gồm các bộ phận chính:

• Thân van bộ phận chính bên ngoài bao bọc toàn bộ các chi tiết cấu trúc bên trong van, tạo độ chắc chắn và kết nối đường ống bằng mặt bích, chất liệu tiêu biểu như gang xám, gang cầu, phủ epoxy chống gỉ.
• Đĩa van với chức năng giúp đóng mở điều tiết và kiểm soát dòng chảy lưu thông trong hệ thống đường ống, đĩa van hay còn gọi là cánh bướm có thể xoay góc 90 độ quanh trục, đĩa thường được làm từ gang cầu, inox, hợp kim.
• Trục van làm từ inox hoặc thép không gỉ với cường độ cao có chức năng truyền động từ tay quay khi có tác động của con người đến đĩa van để đóng mở dòng chảy.
• Gioăng làm kín nổi bật với chất liệu như EPDM, PTFE, NBR giúp tạo độ kín tuyệt đối, hạn chế tình trạng rò rỉ lưu chất ra ngoài môi trường xung quanh và hệ thống khi van được đóng hoàn toàn.
• Bộ truyền động tay quay hay còn gọi là vô lăng giúp người điều khiển và vận hành đóng mở van nhẹ nhàng, phù hợp với những van có kích thước lớn hoặc áp lực cao.

2. Nguyên lý hoạt động van bướm gang tay quay Châu Âu

Van bướm gang tay quay Châu Âu hoạt động dựa trên nguyên lý là dựa trên cơ chế khi đĩa van xoay quanh trục giúp điều tiết dòng chảy. Khi người vận hành xoay tay quay, lực sẽ truyền qua hộp số đến trục van làm đĩa van xoay theo góc 90 độ. Khi van được mở hoàn toàn đĩa van song song với dòng chảy, cho phép lưu chất di chuyển qua hệ thống dễ dàng với tổn thất áp suất lớn. Khi van đóng đĩa van vuông góc với dòng chảy, áp sát vào vòng đệm và ngăn không cho dòng chảy lưu thông. Van mở một phần là đĩa van có thể xoay theo góc tùy chỉnh dựa vài nhu cầu sử dụng để điều tiết lưu lượng theo yêu cầu. Nhờ bộ điều khiển là tay quay vô lăng nên việc đóng mở van trở nên nhẹ nhàng và chính xác hơn, hữu ích cho các dòng van có kích thước lớn, hệ thống áp lực cao.

> Xem thêm: Van bướm

IV. Phân loại van bướm gang tay quay Châu Âu theo kiểu kết nối

Van bướm gang tay quay Châu Âu thường được phân loại theo kiểu kết nối để phù hợp với đường ống sử dụng vì đây là một trong những yếu tố quan trọng giúp hệ thống vận hành lâu dài và ổn định.

1. Van bướm gang tay quay Châu Âu dạng Wafer

• Nổi bật nhờ đặc điểm là thân van được thiết kế để lắp đặt kẹp giữa hai mặt bích, bulong xuyên qua hai mặt bích và ép chặt vào thân van, cấu trúc gọn nhẹ, dễ dàng tháo lắp, tiết kiệm không gian.
• Giá thành rẻ, trọng lượng nhẹ thuận tiện cho việc lắp đặt và vận chuyển, tuy nhiên thì lại có độ chắc chắn thấp hơn so với các như như lug hay mặt bích. Ứng dụng phù hợp với các hệ thống như cấp thoát nước, hệ thống điều hòa không khí, xử lý nước thải có áp lực vừa và nhỏ.

2. Van bướm gang tay quay Châu Âu dạng lug

• Được biết đến với đặc điểm trên thân van có các tai với lỗ ren, cho phép bắt bulong trực tiếp vào mặt bích và có thể tháo rời từng bên của đường ống mà không sợ bị ảnh hưởng bên còn lại.
• Linh hoạt khi bảo trì, dễ thay thế, độ chắc chắn, tuy nhiên dòng này giá thành sẽ cao hơn dòng wafer. Ứng dụng cho các hệ thống cần bảo trì thường xuyên, hệ thống PCCC, công nghiệp thực phẩm, hóa chất.

3. Van bướm gang tay quay Châu Âu mặt bích

• Dòng này là thân được đúc liền với mặt bích ở hai đầu, lắp đặt bằng cách bắt bulong cố định hai mặt bích với nhau, cấu tạo chắc chắn, chịu áp lực lớn.
• Độ bền và độ kín khít cao, thích hợp cho các hệ thống đường ống có kích thước lớn, trọng lượng nặng, giá thành cao, chiếm nhiều không gian khi lắp đặt. Ứng dụng cho công nghiệp nặng, nhà máy điện, hóa chất, dầu khí, hệ thống áp lực cao.

V. Ứng dụng van bướm gang tay quay Châu Âu

Được ứng dụng rộng rãi nhờ cấu tạo chắc chắn, vận hành đơn giản và độ bền cao nên van bướm gang tay quay Châu Âu được ứng dụng trong các lĩnh vực tiêu biểu.

• Hệ thống cấp thoát nước van được dùng để điều tiết đóng mở dòng chảy lưu thông trong các hệ thống đường ống dẫn nước sạch, nước sinh hoạt và nước thải.
• Xử lý nước thải môi trường ứng dụng là trong các nhà máy xử lý nước thải, trạm bơm, hệ thống lọc và tuần hoàn nước.
• Hệ thống điều hòa không khí như sưởi, thông gió, điều hào để kiểm soát lưu lượng nước lạnh, nước nóng hoặc khí trong các tòa nhà, nhà xưởng.
• Lắp đặt trên các đường ống cấp nước chữa cháy đảm bảo đóng mở nhanh và chắc tại tại hệ thống phòng cháy chữa cháy.
• Ngành công nghiệp thực phẩm, đồ uống, dược phẩm sử dụng với dòng van có vật liệu đĩa là inox và gioăng PTFE để chống ăn mòn, đảm bảo an toàn vệ sinh.
• Tại ngành dầu khí, hóa chất nhẹ với các loại đĩa inox và gioăng chịu hóa chất, van có thể hoạt động trong môi trường dầu, khí, dung dịch ăn mòn.
• Nhà máy điện, xi măng, luyện kim áp dụng đối với những hệ thống đường ống, áp lực cao.

VI. Tiêu chí lựa chọn van bướm gang gang tay quay Châu Âu chính hãng

Để đảm bảo chất lượng và hiệu quả sử dụng lâu dài, khi lựa chọn van bướm gang tay quay Châu Âu, quý khách cần chú ý nhứng tiêu chí:

• Nguồn gốc xuất xữ rõ ràng, ưu tiên những sản phẩm nhập khẩu từ thương hiệu Châu Âu uy tín, đầy đủ chứng nhận CO~CQ, kiểm định chất lượng.
• Chất liệu cấu tạo thân, gioăng và đĩa van là những chất liệu cao cấp như gang xám, gang cầu phủ epoxy chống ăn mòn, inox 304/316, hợp kim cho môi trường đặc thù, EPDM, NBR, PTFE lựa chọn theo môi trường lưu chất.
• Tiêu chuẩn kỹ thuật về áp lực làm việc cần phù hợp với hệ thống ứng dụng, kích thước đúng với đường kính ống, tiêu chuẩn kết nối phải đảm bảo tương thích với đường ống.
• Thương hiệu và nhà cung cấp nên chọn sản phẩm từ nhà sản xuất nổi tiếng tại Châu Âu, hoặc đại lý, nhà phân phối chính hãng, có cam kết bảo hành rõ ràng.
• Chính sách bảo hành và dịch vụ sau bán cần có chế độ bảo hành rõ ràng hỗ trợ kỹ thuật, lắp đặt và bảo trì khi cần thiết.

VII. Hướng dẫn cách lặp đặt và vận hành van bướm gang tay quay Châu Âu

Trước khi lắp đặt van bướm gang tay quay Châu Âu, cần kiểm tra các chi tiết như thân, đĩa, gioăng, tay quay để đảm bảo không có tình trạng bị hư hỏng.

• Vệ sinh sạch sẽ bền mặt đường ống, loại bỏ bụi bẩn, gỉ sét hoặc tạp chất, kiểm tra tiêu chuẩn mặt bích để tương thích với van.
• Đặt van vào đúng vị trí giữa hai mặt bích, chỉnh đĩa van ở trạng thái hơi mở để tránh bị kẹt trong quá trình lắp đặt.
• Siết bulong theo hình chéo cân đối để tạo áp lực đều, đảm bảo độ kín khít, không siết quá chặt, làm biến dạng gioăng, sau khi lắp xong chạy thử van để kiểm tra độ đóng mở có linh hoạt không.
• Mở van bằng cách xoay vô lăng theo chiều kim đồng hồ hoặc ngược lại lúc này đĩa van sẽ từ từ mở ra để dòng chảy đi qua.
• Van đóng thì coay ngược lại, đĩa van ép chặt vào vòng đệm, ngăn không lưu thông qua hệ thống, có thể tự điều chỉnh các góc của đĩa van để kiểm soát lưu lượng theo nhu cầu.
• Khi sử dụng không dùng lực quá mạnh tránh làm hỏng bộ điều khiển, không dùng van bướm gang cho môi trường có hóa chất ăn mòn, định kỳ kiểm tra gioăng làm kín, bôi trơn trục để đảm bảo hoạt động tốt.

VIII. Báo giá van bướm gang tay quay Châu Âu chính hãng, giá tốt

Hiện nay, van bướm gang tay quay Châu Âu đang được phân phối và bán trên thị trường với nhiều mức giá khác nhau tùy và thương hiệu, xuất xứ, kích thước và chất liệu cấu tạo. Tại Thuận Phát quý khách xó thể thoải mái lựa chọn các dòng van với đa dạng kích thước và mãu mã, đáp ứng tiêu chuẩn Châu Âu, đầy đủ giấy tờ CO~CQ, bảo hành lên đến 12 tháng. Dịch vụ hỗ trợ tư vấn tân tâm, nhiệt tình, nhân viên tư vẫn hỗ trợ lắp đặt, bảo dưỡng vận hành miễn phí, giá cả cạnh tranh, công khai, minh bạch. Đến với chúng tôi, khách hàng không chỉ đến vơi mục đích là mua sản phẩm mà còn là sự trải nghiệm khi đến với công ty. Chính sách bảo hành uy tín, hỗ trợ tư vấn kỹ thuật báo giá nhanh chống, giúp khách hàng yên tâm lựa chọn phù hợp với hệ thống của mình. Liên hệ ngay cho Thuận Phát Valve qua số Hotline 0985.660.836 để được hỗ trợ tư vấn, báo giá và cung cấp hình ảnh sản phẩm thích hợp tương ứng với hệ thống sử dụng.

Tham khảo: Van bướm gang tay gạt Châu Âu
