Van cổng

1. Van cổng là gì?

Van cổng là dạng van được sử dụng để lắp vào hệ thống đường ống, dùng để đóng, mở ngăn không cho các dòng lưu chất đi qua hệ thống. Van hoạt động theo dạng nâng cánh van đi lên và hạ cánh van xuống để đóng mở van. Van cổng có cấu tạo từ chất liệu inox, thép, gang, đồng do được cấu tạo từ nhiều chất liệu khác nhau do vậy được sử dụng rộng rãi trên tất cả các ứng dụng nhưng sử dụng phổ biến nhất vẩn là trong ngành cấp thoát nước. Khi người sử dụng mở van hoàn toàn sẽ cho các chất lưu thông qua đường ống hoàn toàn, không bị ảnh hưởng tới lưu lượng của dòng chảy hay áp lực của đường ống. Đối với dòng van này thường ít sử dụng trong các hệ thống dùng để điều tiết dòng chảy vì van sử dụng để đóng mở hoàn toàn.

Van cổng có cấu tạo với các kích cở từ nhỏ đến siêu lớn từ DN15 – DN2000, phù hợp cho tất cả các hệ thống lớn nhỏ. Quá trình đóng mở van vận hành theo dạng quay vô lăng theo chiều của kim đồng hồ để đóng và xoay ngược lại để mở van. Ngoài ra van còn được vận hành bằng bộ điều khiển điện để cho người sử dụng đỡ tốn sức người.

Các dạng van cổng thông dụng:

• Van cổng nắp chụp
• Van cổng ty chìm
• Van cổng ty nổi
• Van cổng điều khiển điện

2. Lịch sử van cổng

Từ thời xa xưa con người chúng ta đã biết sử dụng miếng gỗ để chặn dòng chảy từ các kênh mương, cánh đồng. Với cách này được người Hy Lạp, Ai Cập và La mã phát hiện ra đầu tiên và được ứng dụng trong đời sống. theo thời gian sự ngành công nghiệp ngày càng được phát chuyển, van củng được cải tiến phù hợp với hệ thống đường ống, sửa đổi để cho van phù hợp với nhiều hệ thống khác nhau. Ngoài ra van còn có tên gọi khác là van chặn, van cửa.

3. Cấu tạo nguyên lý hoạt động van cổng

3.1. Cấu tạo

• Thân, nắp van: hai bộ bận này được đúc nguyên khối, có cấu tạo rất chắc chắn, đây là bộ phận dùng để chứa các bộ phận khác bên trong như trục van, đĩa van, chúng được liên kết với thân van rất chắc chắn. Với hai bộ phận này có cấu tạo giống nhau được làm từ các chất liệu như inox, thép không rỉ, gang, đồng. các chất liệu này phù hợp cho từng môi trường, các hệ thống khác nhau.
• Trục van: là bộ phận được làm từ chất liệu thép không rỉ, chống ăn mòn cao, chịu được lực ma sát lơn. Phần trên và phần dưới của trục đều có ren dùng để kết nối với tay quay vô lăng và đĩa van.
• Đĩa van: đây là bộ phận tiếp súc trực tiếp với các dòng lưu chất của hệ thống. Thường được cấu tạo từ các chất liệu nhưa inox, thép không rỉ, chống ăn mòn cao, chịu áp lực tốt. Đĩa van được nối trực tiếp với trục theo dạng nối ren, trục liên kết với tay quay vô lăng. Khi quay thì trục sẽ di chuyển lên khi đó đĩa van di chuyển theo nâng lên cho các dòng lưu chất đi qua.
• Bộ chuyển động tay quay: đây là bộ phận dùng để đóng mở bằng tay quay. Khi chúng ta quay vô lăng theo chiều kim đồng hồ sẽ đóng lại, còn khi quay ngược chiều kim đồng hồ khi đó trục đĩa van di chuyển lên van mở, bộ phận này thường được cấu tạo từ chất liệu inox, thép không rỉ.

3.2. Nguyên lý hoạt động

Van có nguyên lý hoạt động cực kì đơn giản, mọi người chỉ cần đọc qua một lần là hiểu rỏ về nguyên lý hoạt động của van:

• Khi đóng van ta chỉ cần quay theo chiều kim đồng hồ trục van và đĩa van di chuyển xuống khi đó van đóng chặn toàn bộ các dòng lưu chất, ngăn không cho các chất lưu thông qua van.
• Khi mở van quay ngược lại theo chiều kim đồng hồ trục van di chuyển lên kéo theo đĩa van mở cho lưu thông dòng chảy đi qua van. Khi van được mở ra hoàn toàn các dòng lưu chất sẽ chảy qua van và không bị tụt áp giống như một số dòng van khác.
• Trong quá trình hoạt động của van sẽ tạo ra ma sát, khi sử dụng lâu dài van sẽ bị mài mòn làm hở van và không kín như lúc ban đầu.

Xem video nguyên lý hoạt động dưới đây:

4. Thông số kỹ thuật van cổng

• Đường kính van: DN12 – DN2000
• Chất liệu van: inox, thép, gang, đồng
• Đĩa van: gang cầu, inox, thép, cao su EPDM
• Ốc ty van: theo TC BS1400
• Nắp van: đồng, gang, thép, inox
• Ty van cổng: thép không rỉ theo TC BS970 P.I
• Tay quay: gang, gang cầu, thép không rỉ
• Dạng kết nối: lắp ren, mặt bích
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Nhiệt độ làm việc: 0 độ C – 180 độ C
• Áp lực làm việc: PN10, PN16
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc, Malaysia,…
• Chế độ bảo hành: 12 tháng

5. Ưu điểm nhược điểm van cổng

5.1. Ưu điểm van cổng

Xét về van cổng thì dạng van này có rất nhiều ưu điểm vượt trội như:

• Ưu điểm: khi mở van hoàn toàn, không làm giảm áp xuất, lưu lượng đi qua van
• Ưu điểm: thiết kế hiện đại theo tiêu chuẩn quốc tế, dễ dàng lắp đặt, thay thế, sử chửa, bảo dưởng, bảo trì.
• Ưu điểm: thân van được đúc nguyên khối, chống được sự va đập từ bên ngoài.
• Ưu điểm: van có cấu tạo từ nhiều các chất liệu khác nhau do vậy sử dụng được cho môi trường nhiệt độ cao, áp lực lớn.
• Ưu điểm: bên trong và bên ngoài của van được phủ một lớp EPOXY cao cấp, chống ăn mòn, rò rỉ cực tốt.
• Ưu điểm: Có quá trình đóng mở nhanh, thao tác vận hành bằng tay quay cực kỳ dễ dàng.

5.2. Nhược điểm van cổng

• Nhược điểm: sử dụng lâu dài dễ bị sói mòn van.
• Nhược điểm: sử dụng trong các dòng lưu chất có nhiều chất bẩn, cặn bẩn, sẽ dễ làm tắc nghẽn van, không vận hành đóng mở được.
• Nhược điểm: van cổng phải cần khong gian lớn để lắp đặt và vận hành van.

6. ứng dụng van cổng

• Van cổng ứng dụng: trong các nhà máy sử lý nước sạch, nước thải.
• Van cổng ứng dụng: trong các hệ thống ngành công nghiệp.
• Van cổng ứng dụng: trong các hệ thống ngành dầu khí.
• Van cổng ứng dụng: trong các nhà máy sản xuất dược phẩm, sản xuất oto, hàng hải.
• Van cổng ứng dụng: trong các hệ thống PCCC, các nhà máy nhiệt điện, thủy điện.

7. Phân loại van cổng

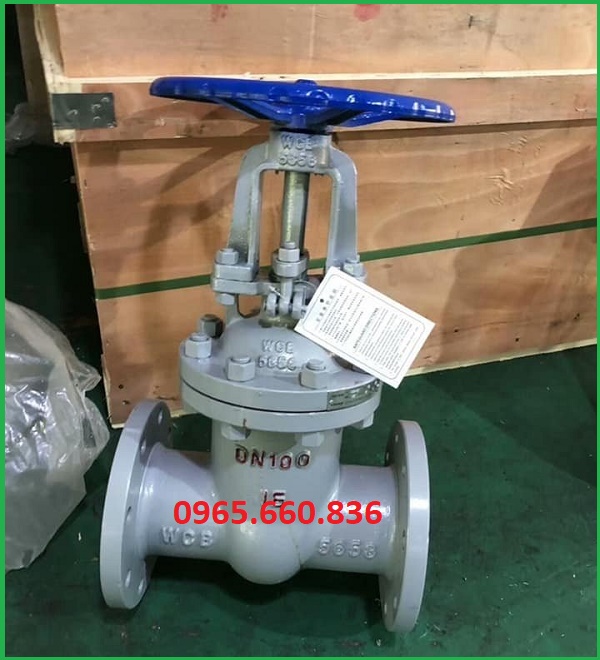

7.1. Van cổng ty nổi

Là dạng van có trục dài hiện ra bên ngoài, khi đóng mở van phần trục của van được nâng lên, hạ xuống khi đó người vận hành dễ dàng nhìn thấy được trạng thái đóng mở của van thông qua chiều dài của trục.

Thông số kỹ thuật

• Kích cỡ: DN 50 – DN1000
• Chất liệu: inox, thép không rỉ, gang, đồng
• Kiểu kết nối: lắp bích tiêu chuẩn JIS, BS, DIN
• Dạng chuyển động: Tay quay
• Nhiệt độ: -10 độ C – 180 độ C
• Áp xuất: PN10, PN16
• Sử dụng: nước, dầu, hóa chất, xăng,…
• Xuất xứ: Trung Quốc, Nhật Bản, Hàn Quốc, Malaysia, Châu Âu,…
• Bảo hành: 12 tháng

7.2. Van cổng ty chìm

Đối với dạng van này chúng ta không thể nhìn thấy được trạng thái hoạt động của van thông qua trục, vì trục không di chuyển lên xuống như dòng van ty nổi do vậy van thường được lắp đặt trong các hệ thống không gian hẹp.

Thông số kỹ thuật

• Kích cỡ: DN50 – DN500
• Vật liệu: inox, thép không rỉ, gang, đồng
• Kiểu kết nối: lắp bích tiêu chuẩn JIS, BS, DIN
• Dạng chuyển động: Tay quay
• Nhiệt độ: -10 độ C – 180 độ C
• Áp xuất: 10bar, 16bar
• Sử dụng: nước, dầu, hóa chất, xăng,…
• Xuất xứ: Trung Quốc, Nhật Bản, Hàn Quốc, Malaysia, Châu Âu,…
• Bảo hành: 12 tháng

7.3. Van cổng tín hiệu điện

Là dòng van được gắn thêm công tắc giám sát, công tắc này có chức năng chuyền tín hiệu đến bộ điều khiển để báo trạng thái đóng mở của van. Chúng ta có thể nhận biết trạng thái hoạt động của van từ xa.

Thông số kỹ thuật

• Kích cỡ: DN50 – DN500
• Vật liệu: inox, thép không rỉ, gang, đồng
• Kiểu kết nối: lắp ren, lắp bích tiêu chuẩn JIS, BS, DIN
• Dạng chuyển động: Tay quay, tín hiệu điện
• Nhiệt độ: -10 độ C – 80 độ C
• Áp xuất: 10bar, 16bar
• Sử dụng: nước, dầu, hóa chất, xăng,…
• Xuất xứ: Trung Quốc, Nhật Bản, Hàn Quốc, Malaysia, Châu Âu,…
• Bảo hành: 12 tháng

7.4. Van cổng điều khiển điện

Đối với dòng van này được điều khiển từ xa bằng bộ chuyển động điện, giúp cho người vận hành đỡ tốn sức người, chỉ cần một người vận hành quá trình đóng mở của van.

Thông số kỹ thuật

• Kích cỡ: DN50 – DN400
• Vật liệu: inox, thép không rỉ, gang, đồng
• Kiểu kết nối: lắp bích tiêu chuẩn JIS, BS, DIN
• Dạng chuyển động: điều khiển điện
• Điện áp: 110V, 220V, 380V
• Nhiệt độ: -10 độ C – 120 độ C
• Áp xuất: 10bar, 16bar
• Sử dụng: nước, dầu, hóa chất, xăng,…
• Xuất xứ: Trung Quốc, Nhật Bản, Hàn Quốc, Malaysia, Châu Âu,…
• Bảo hành: 12 tháng

7.5. Phân Loại van cổng theo chất liệu

• Van cổng đồng
• Van cổng inox
• Van cổng gang
• Van cổng thép

7.6. Phân loại van cổng theo kiểu lắp

• Van cổng lắp ren
• Van cổng lắp bích

7.7. Phân loại van cổng theo xuất xứ

• Van cổng Đài Loan
• Van cổng Hàn Quốc
• Van cổng Nhật Bản
• Van cổng Trung Quốc
• Van cổng Malaysia
• Van cổng Italy

7.8. Phân loại van cổng theo hãng sản xuất

• Van cổng Samwoo
• Van cổng AUT
• Van cổng Kitz
• Van cổng Toyo
• Van cổng Shinyi

8. Cách lắp đặt van cổng

• Van cổng có thể lắp đặt theo nhiều hướng khác nhau tùy vào hệ thống người sử dụng. Tuy nhiên việc lắp đặt van đứng vẩn là tối ưu nhất do vậy việc lắp đặt van sao cho đúng rất là quan trọng.
• Kiểm tra kích cở của van có phù hợp với hệ thống đường ống hay chưa nếu chưa phù hợp cần đổi ngay van khác để lắp vào hệ thống, đảm báo quá trình lắp vào van phù hợp tránh tình trạng không vừa.
• Làm sạch van trước khi lắp đặt vào hệ thống bạn cần làm sạch các nơi bị rỉ sét trong đường ống để khi lắp đặt vào không bị lệch van, làm rò rỉ các chất ra bên ngoài trong lúc vận hành.
• Kiểm tra các nhiệt độ, áp lực của hệ thống là bao nhiêu để lựa chọn dạng van phù hợp với hệ thống mình cần lắp đặt việc lắp không đúng nhiệt độ, áp lực của van sẽ làm cho van nhanh hư hỏng, mất thời gian sửa chửa.
• Chuẩn bị đầy đủ các thiết bị cần thiết như bulong, ốc vit, gioăng làm kín lắp vào hệ thống và van.
• Khi lắp đặt vào hệ thống chúng ta cần cho gioăng làm kín vào lấy cờ lê xiết chặt bulong vào khi đó hai bộ phận thân van và đường ống được kết nối lại với nhau chắc chắn.
• Kiểm tra van hoạt động ổn định hay không, có bị rò rỉ ra bên ngoài không. Nếu van đảm bảo hoạt động tốt khi đó cho vào sử dụng.

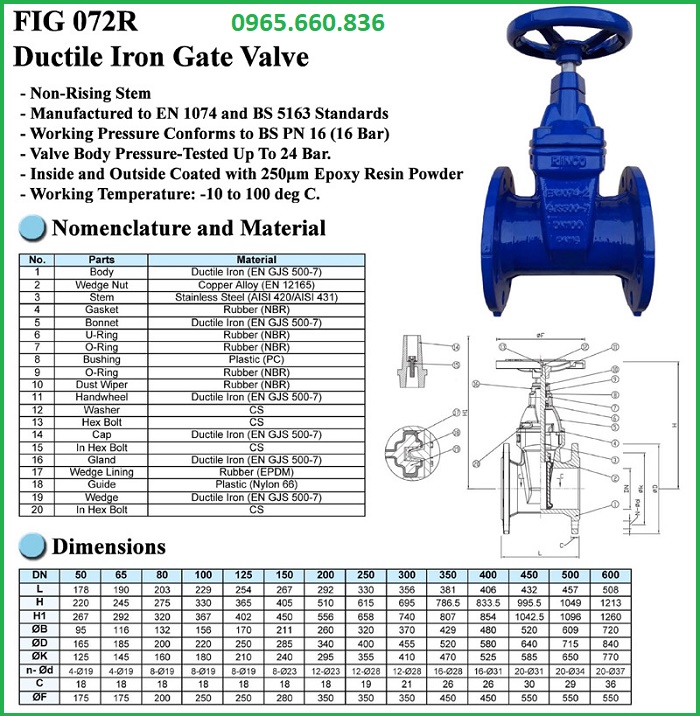

9. Catalogue van cổng

Catalogue van cổng là một dạng tài liệu, fife bên trong cung cấp đầy đủ các thông tin, kích thước, thông số, hình ảnh, cấu tạo của van. Cùng chúng tôi xem hình ảnh Catalogue van cổng dưới đây.

10. Báo giá van cổng

Hiện nay Công Ty TNHH Thuận Phát chúng tôi là đơn vị cung cấp dòng van cổng lớn nhất trên thị trường Việt Nam Các sản phẩm van cổng được chúng tôi nhập khẩu chính hãng từ nhiều nước trên thế giới. với đầy đủ các kích cỡ, chất liệu khác nhau, với đầy đủ giấy tờ CO~CQ, giá thành cạnh tranh, chất lượng tốt nhất trên thị trường. Khách hàng mua hàng được đổi trả theo ưu cầu.

Liên hệ ngay tới hotline: 0965.660.836 để được các chuyên gia bên chúng tôi tư vấn về sản phẩm và nhận được bảng giá, catalogue.
