Van bướm ty nổi trục dài

1. Van bướm ty nổi trục dài là gì?

Van bướm ty nổi trục dài là dạng van được thiết kế với phần cổ dài hơn các dạng van bướm thông thường, tùy théo từng kích cỡ mổi dạng có độ dài từ 1m, 2m, 5m để người sử dụng dễ dàng vận hành dưới các hệ thống nằm sâu dưới lòng đất, hệ thống ngầm thành phố, hệ thống thủy lợi, thủy điện, công trình nhà máy,…

Van bướm ty nổi trục dài thường có đa dạng kích cỡ từ DN50 – DN600, lắp đặt phù hợp cho nhiều hệ thống, van sử dụng với các dạng chuyển động như tay gạt, tay quay, bộ điều kiển điện, bộ điều khiển khí nén, có chức năng đóng mở tự động và cơ học giúp người sử dụng dễ dàng điều tiết lưu lượng của dòng chảy.

2. Thông số kỹ thuật van bướm ty nổi trục dài

• Chất liệu van: Inox 304, inox 316, gang, thép, nhựa,…
• Chất liệu gioăng: Cao su EPDM, Teflon, NBR, viton,…
• Độ dài cổ: 1m, 2m, 5m, tùy theo nhu cầu người sử dụng
• Kích cỡ van: DN50 – DN600
• Tiêu chuẩn: DIN, BS, JIS, ANSI
• Kiểu lắp: Lắp bích, Wafer, lug
• Bộ điều khiển: Tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén
• Nhiệt độ làm việc: - 10 độ C – 200 độ C
• Áp lực làm việc: PN10 – PN16 – PN25
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc, Châu âu,…
• Bảo hành: 12 tháng

3. Cấu tạo nguyên lý hoạt động van bướm ty nổi trục dài

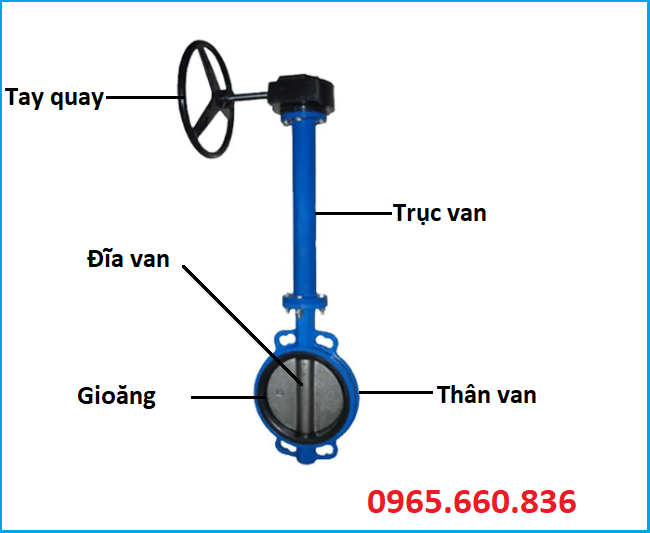

3.1. Cấu tạo vam bướm ty nổi trục dài

• Thân van bướm: được thiết kế từ chất liệu inox, gang, nhựa, thép, là bộ phận gắn với hệ thống đường ống theo dạng lắp bích, lug, wafer.
• Trục: Là bộ phận gắn với đĩa van và bộ chuyển động có độ dài từ 1m, 2m, 3m, 5m, tùy theo nhu cầu của người sử dụng.
• Đĩa van: Là bộ phận tiếp súc trực tiếp với các dòng lưu chất, làm ngăn không cho các chất đi qua và lưu thông dòng chảy, có khả năng chịu áp xuất lớn.
• Gioăng làm kín: là bộ phận được làm từ chất liệu EPDM, Teflon,…

3.2. Nguyên lý hoạt động van bướm ty nổi trục

Van bướm cỗ dài có nguyên lý hoạt động khá đơn giản với dạng tay gạt ta chỉ cần gạt sang một hướng nhất định khi đó làm chuyển động trục xuống đĩa khi đó van mở, quay về vị trí ban đầu van đóng.

Mời mọi người xem video dưới đây để hiểu rỏ hơn về nguyên lý hoạt động của van bướm ty nổi trục dài.

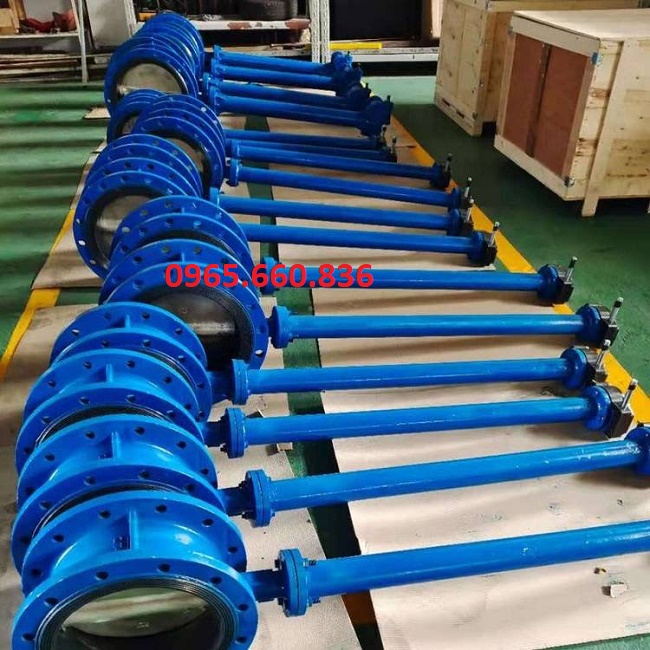

4. Một số hình ảnh van bướm ty nổi trục dài

4.1. Van bướm ty nổi trục dài theo dạng điều khiển

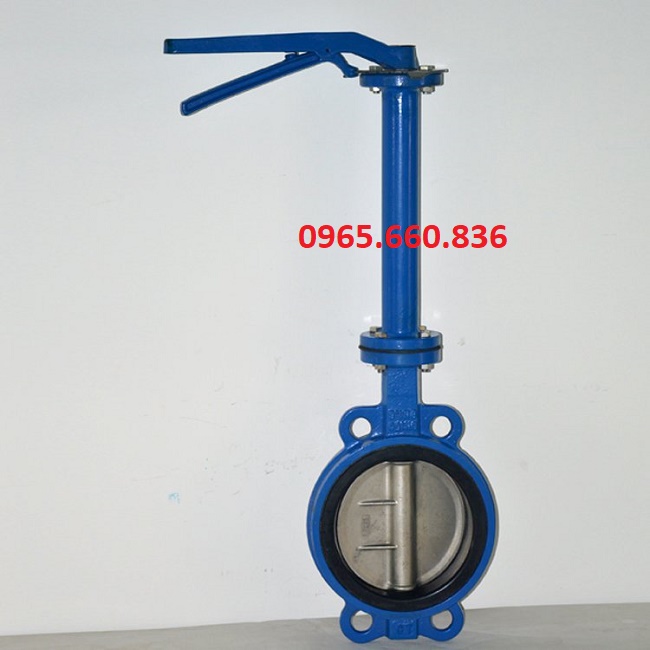

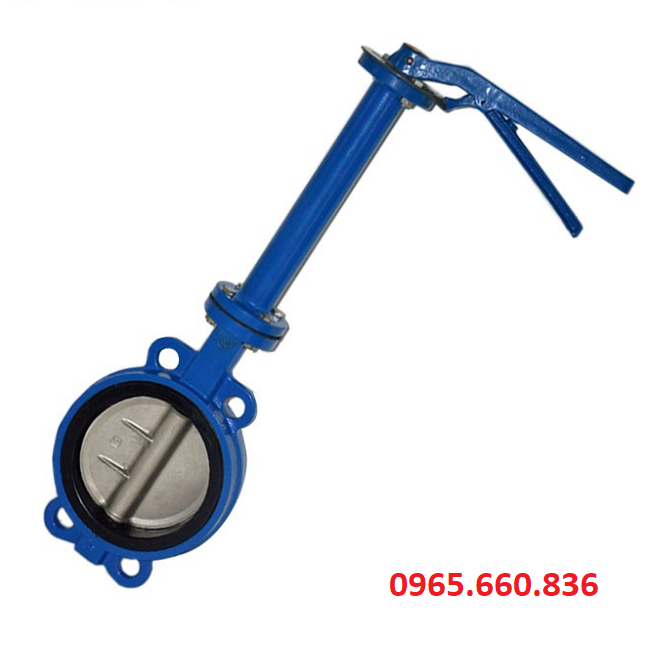

• Van bướm ty nổi trục dài tay gạt
• Van bướm ty nổi trục dài tay quay
• Van bướm ty nổi trục dài điều khiển điện
• Van bướm ty nổi trục dài điều kiển khí nén
• Van bướm ty nổi trục dài tín hiệu

4.2. Van bướm ty nổi trục dài theo chất liệu

• Van bướm ty nổi trục dài inox

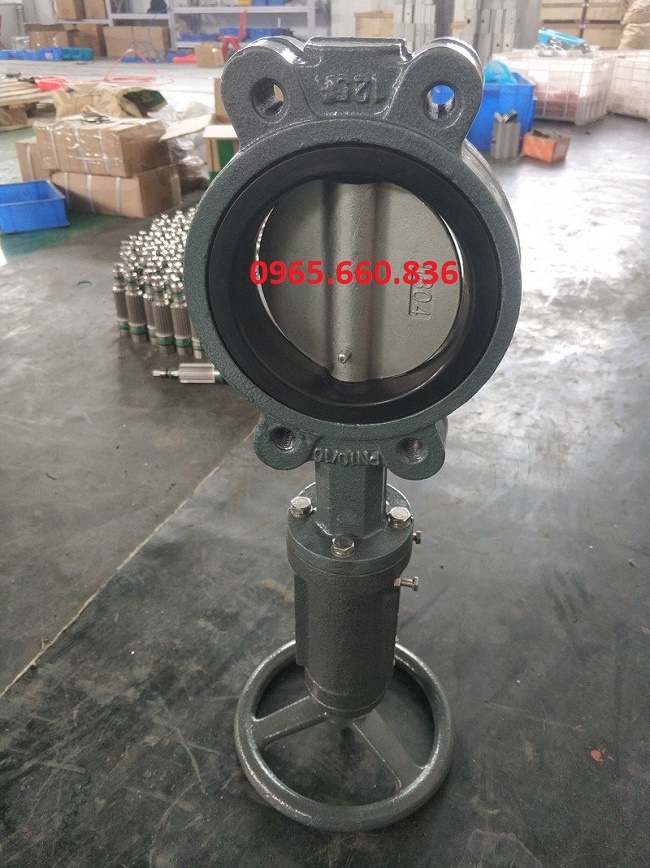

• Van bướm ty nổi trục dài gang
• Van bướm ty nổi trục dài thép
• Van bướm ty nổi trục dài nhưa

4.3 Van bướm ty nổi trục dài theo xuất xứ

• Van bướm ty nổi trục dài Đài Loan

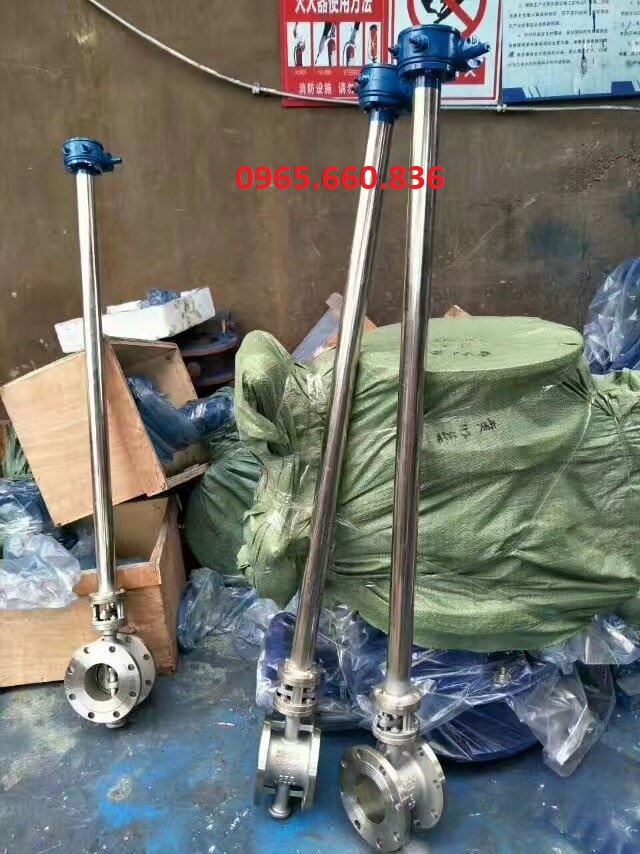

• Van bướm ty nổi trục dài Trung Quốc
• Van bướm ty nổi trục dài Hàn Quốc
• Van bướm ty nôi trục dài Nhật Bản

5. Ứng dụng van bướm ty nổi trục dài

• Van bướm ty nổi trục dài ứng dụng trong các hệ thống đường ống sử lý nước thải ngầm trong khu công nghiệp, khu dân cư,…
• Van bướm ty nổi trục dài ứng dụng trong các hệ thống công trình lớn như trung cư, trường học, bệnh viện
• Van bướm ty nổi trục dài ứng dụng trong các hệ thống thủy lợi, thủy điện, đặt sâu dưới lòng đất,…
• Van bướm ty nổi trục dài ứng dụng trong các hệ thống hố gas, xăng, dầu hệ thống bể nước ngầm,…

6. Ưu điểm nhược điểm van bướm ty nổi trục dài

• Ưu điểm: Có đa dạn kích cỡ, dễ dàng lắp đặt cho các hệ thống sâu dưới lòng đất
• Ưu điểm: khả năng đóng mở nhanh, dễ dàng vận hành
• Ưu điểm: Đa dạng kiểu lắp dễ dàng lắp đặt, sửa chửa, bảo trì, thay thế
• Ưu điểm: Chịu được áp lực cao, sử dụng tốt trong các môi trường nước, khí, hơi, dung dịch, hóa chất,…

7. Catalogue van bướm ty nổi trục dài

8. Tư vấn báo giá van bướm ty nổi trục dài

Van bướm nổi trục dài đang được công ty chúng tôi cung cấp trên thị trường hiện nay với đầy đủ các kích cỡ, chất liệu khác nhau, nhập khẩu chính hãng từ các nước Trung Quốc, Nhật Bản, Đài Loan, Hàn Quốc, Thái Lan, Malaysia, đầy đủ giấy tờ cho khách hàng, chế độ bảo hành 12 tháng, đổi trả hàng khi có lỗi từ nhà sản xuất.

Liên hệ ngay tới hotline: 0965.660.836 để được tư vấn, báo gia van bướm ty nổi trục dài, van bướm tay quay
