Van bướm không gioăng seat inox

1. Van bướm không gioăng là gì?

Van bướm không gioăng hay còn được gọi là van bướm lệch tâm. Đây là dòng van không sử dụng các loại gioăng bên trong van, phần cánh van được thiết kế với khả năng làm kín cho van, chính vì không gioăng cho nên thường dùng cho các hệ thống nhiệt độ cao, áp xuất lớn, không gặp phải trường hợp cháy gioăng trong lúc vận hành như các kiểu van có gioăng khác.

Van bướm không gioăng được cấu tạo từ chất liệu inox, gang, gắn vào hệ thống đường ống theo dạng mặt bích kẹp wafer và được sử dụng bằng bộ điều khiển tay quay, bộ điều khiển điện, bộ điều khiển khí nén, chuyên được sử dụng trong các hệ thống đường ống hơi, hóa chất ăn mòn, khí nén cao áp, nước đa dụng.

2. Thông số kỹ thuật van bướm không gioăng

Thông số kỹ thuật

• Kích thước van: DN50 – DN500
• Vật liệu van: inox, gang
• Vật liệu đĩa: inox
• Dạng điều khiển: Tay quay, điều khiển điện, điều khiển khí nén
• Áp lực làm việc: PN16
• Nhiệt độ làm việc: max 400 độ C
• Xuất xứ: China, Korea
• Bảo hành: 12 tháng

3. Cấu tạo van bướm không gioăng

Van bướm không gioăng có cấu tạo giống như các dòng van bướm khác, nhưng dạng doubel offset có có cấu tạo khác biệt với các dòng van bướm khác, trục van không được đặt đúng trọng tâm của đĩa van mà đặt lệch về một phía.

Với dạng thiết kế này đảm bảo độ chống rò rỉ khi làm việc ở môi trường có áp lực cao, đồng thời giúp van hoạt động tốt trong hệ thống nhiệt độ cao. Mời mọi người tìm hiểu chi tiết về cấu tạo của van dưới đây.

• Thân van: được cấu tạo từ chất liệu inox hoặc thép, là bộ phận lắp vào đường ống theo dạng mặt bích, đặc biệt sử dụng tốt trong môi trường có nhiệt độ cao,áp xuất cao.
• Trục van: Làm từ chất liệu có độ cứng cao như thép không rỉ, là bộ phận chuyền lực xuống đĩa van, đặc biệt dạng van này có trục dược lắp lệch về một phía.
• Đĩa van: thường được làm từ chất liệu thép không rỉ, inox. Đĩa van thường được đúc dày hơn so với các dòng van khác, cho khả năng hoạt động tốt trong các môi tường nhiệt độ cao, áp xuất lớn
• Vòng tiếp súc: là bộ phận nằm phía ngoài nơi tiếp súc với đường ống. Trong trường hợp phần seat bị hư hỏng thì vòng đệm bên ngoài có nhiệm vụ thay thế như một bộ phận làm kín, giúp cho van không bị rò rỉ.
• Seat: là bộ phận được cấu tạo bằng vành kim loại hợp kim. Có tác dụng làm kín và là phần đệm giữa đĩa van, cùng với vòng tiếp súc bên ngoài, phần vành của van không cho khả năng giản nở cao vì thế van sử dụng tốt trong môi trường nhiệt độ cao.
• Bộ chuyển động: van sử dụng nhiều bộ chuyển động khác nhau để dễ dàng sử dụng như tay quay, bộ điều khiển điện, bộ điều khiển khí nén.

4. Hình ảnh một số dạng van bướm không gioăng

4.1. Van bướm không gioăng điều khiển điện

Van bướm không gioăng điều khiển điện là sự kết hợp giữa thân van và bộ điều khiển điện tự động, cho khả năng hoạt động tốt trong các hệ thống nhà máy sử lý nước thải, hệ thống thủy lực cao,…

Việc sử dụng van bướm không gioăng điều kiển điện sẻ không đảm bảo về độ bền như dạng tay quay và khả năng chống rò rỉ kém.

4.2. Van bướm không gioăng điều khiển khí nén

Van bướm không gioăng điều khiển khí nén là sự kết hợp hoàn hảo, cho khả năng đóng mở nhanh, an toàn hơn so với dạng chuyển động điện, sử dụng tốt trong các nhà máy công nghiệp lớn, các nhà máy có nhiệt độ cao.

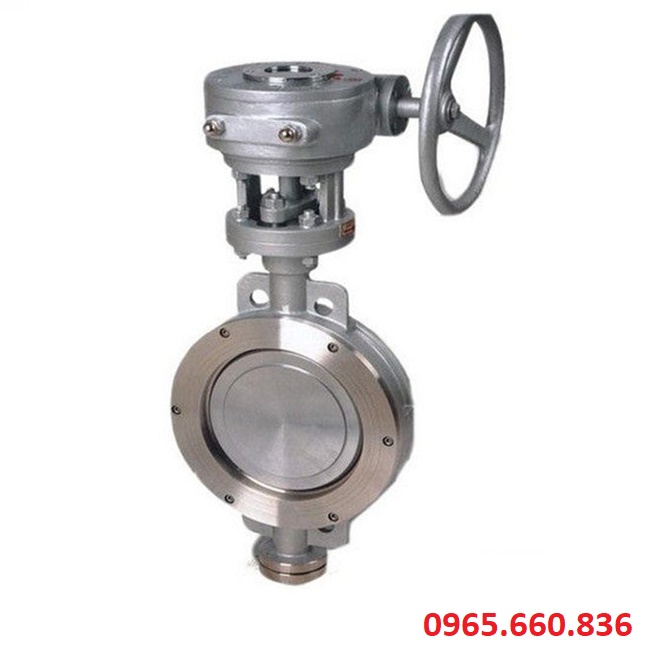

4.3. Van bướm không gioăng tay quay

Van bướm không gioăng tay quay là dạng van sử dụng bộ điều khiển vô lăng cùng hộp số, Là dạng van cơ học sử dụng bằng sức người, giúp cho van vận hành dễ dàng tỏng các hệ thống đường ống lớn.

5. Ưu điểm van bướm không gioăng đệm

• Cho khả năng chịu nhiệt độ cao lên tới 400 độ C.
• Van chịu áp xuất cao, sử dụng tốt trong nhiều các môi trường khác nhau.
• Sử dụng dễ dạng bằng bộ chuyển động tay quay, ngoài tay quay chuyển động cơ van còn lắp đặt bộ chuyển động tự động như điều khiển điện, bộ điều khiển khí nén.
• Van có cấu tạo đơn giản, dễ dàng lắp đặt, thay thế, sửa chửa.
• Sử dụng tốt trong nhiều môi trường khác nhau như hệ thống khí nén cao, nhiệt độ cao, hơi nóng, hóa chất ăn mòn,..

6. Mua van bướm không gioăng ở đâu để đảm bảo chất lượng.

Hiện nay Công Ty chúng tôi đang là nơi phân phối dòng van bướm không gioăng và các dong van bướm khác hàng đâu Việt Nam. Chuyên nhập khẩu các dòng van công nghiệp như van bướm tay gạt, van bướm tay quay, các dạng van bướm điều khiển tự động như van bướm điều khiển điện, van bướm điều khiển khí nén với chất lượng tốt nhất.

Liên hệ ngay tới hotline: 0965.660.836 để được tư vấn, báo giá van bướm không gioăng, van bướm bọc seat Teflon FTFE
