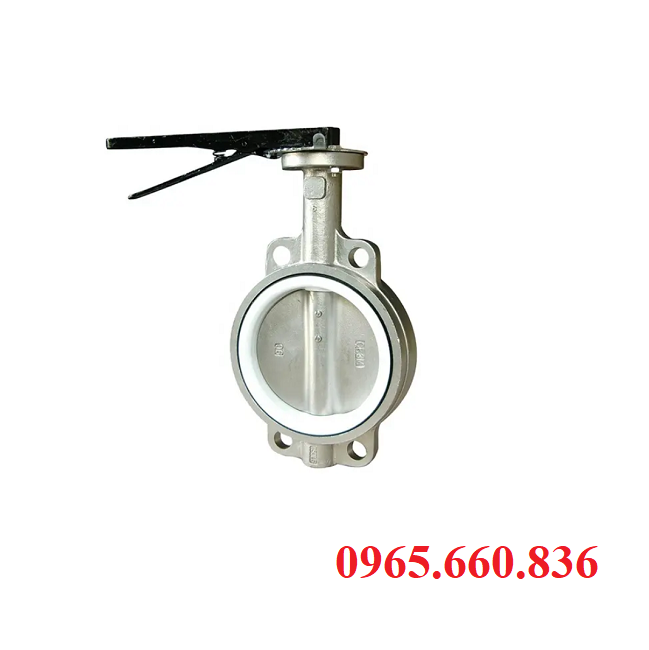

Van bướm thép cacbon WCB

I. Khái niệm van bướm thép carbon WCB

Van bướm thép carbon WCB là dòng van công nghiệp được sử dụng rộng rãi trong các hệ thống đường ống để điều chỉnh tốc độ dòng chảy khi đi qua ống dẫn. Van được ứng dụng nhiều trong môi trường hóa chất, dầu, nước thải, khí nén, giấy và ngành công nghiệp nặng.

Van bướm được làm bằng chất liệu thép và được nhập khẩu sản xuất trực tiếp tại các nước lớn. Với chất liệu có độ bền cao, cứng hơn so với những dòng chất liệu khác nên áp lực của van cũng sẽ lớn hơn so với dòng gang, nhựa. Van được sử dụng trong nhiều ngành nghề lĩnh vực và luôn đảm bảo chất lượng cũng như ưu điểm khi van được ứng dụng trực tiếp với môi trường làm việc.

II. Cấu tạo, nguyên lý hoạt động van bướm thép carbon WCB

1. Cấu tạo van bướm thép cacbon WCB

Van bướm thép carbon WCB bao gồm các bộ phận chính như thân van, đĩa van, trục van và gioăng tương tự và giống như những dòng van khác:

• Thân van được làm từ thép carbon đúc nguyên khối có độ bền và khả năng chịu áp lực cao.
• Đĩa van hay còn gọi là cánh bướm bộ phận chính để điều chỉnh dòng chảy, đĩa van được là từ thép hoặc gang và có thể xoay quanh đĩa van.
• Trục van thường hay được làm bằng thép carbon cứng có chức năng di chuyển từ bộ truyền động đến đĩa van.
• Gioăng được làm bằng cao su chất lượng cao đảm bảo sự khăng khít giữa đĩa van và thân van khi van đóng để ngăn lừa dòng chảy bị rò rỉ.
• Bộ truyền động có thể là tay gạt hoặc tay quay giúp điều khiển đĩa van đóng mở bằng cách di chuyển trục của van.

2. Nguyên lý hoạt động van bướm thép cacbon WCB

Nguyên lý hoạt động của van bướm thép tùy vào dòng van này thuộc loại nào thì van sẽ hoạt động theo nguyên lý đó. Hầu như thì dòng van này cũng như dòng van bướm nguyên lý hoạt động cũng dựa vào cách van điều tiết đóng mở theo bộ truyền động qua trục van.

Van hoạt động dựa trên việc xoay đĩa van thường hay được gọi là cánh bướm để quay quanh trục van. Khi mà đĩa van quay vuông góc với dòng chảy thì van sẽ đóng lại và ngăn không cho dòng chảy đi qua. Con khi đĩa van quay góc 90 độ song song với dòng chảy lúc này van được mở hoàn toàn nên dòng chảy có thể di chuyển qua van để đi qua đường ống dẫn.

III. Thông số kỹ thuật van bướm thép cacbon WCB

• Kích thước: DN50-DN1000
• Chất liệu: Thép WCB, inox,...
• Gioăng: Cao su, PTFE,..
• Kiểu điều khiển: Tay quay, tay gạt, điều khiển điện, điều khiển khí nén
• Kiểu lắp: mặt bích, wafer, lug,..
• Nhiệt độ làm việc: -10-300 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
• Ứng dụng: Hóa chất, dầu khí, giấy, công nghiệp nặng,...
• Bảo hành: 12 tháng

IV. Phân loại van bướm thép carbon WCB

Ngày nay việc sử dụng các dòng van công nghiệp trong đời sống được ứng dụng phổ biến rộng rãi, được sản xuất để ứng dụng cho các môi trường nhiệt độ cao, dưới đây là một số kiểu lắp đặt của dòng van này:

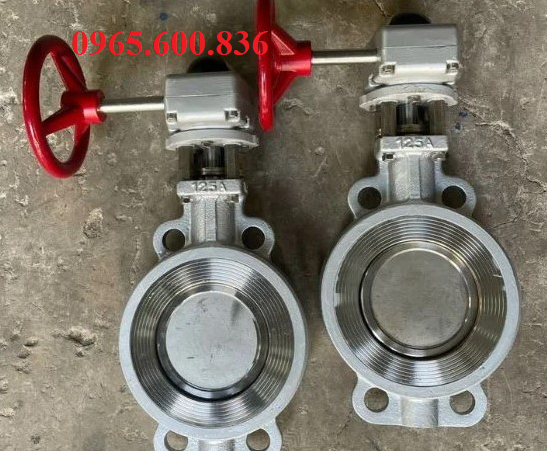

1. Van bướm thép carbon WCB điều khiển tay quay

Van bướm thép carbon WCB tay quay Có chức năng điều tiết đóng mở van để dòng chảy đi qua, chỉ cần xoay vô lăng tự động cánh van sẽ mở tuy nhiên dòng này van sẽ đóng mở chậm hơn. Thông số:

• Kích thước: DN50 - DN800
• Chất liệu: Thép cacbon
• Bộ điều khiển: Tay quay
• Kiểu kết nối: Lắp bích, wafer,..
• Môi trường: Nước thải, giấy, hóa chất, dầu khí,..
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc,..
• Bảo hành: 12 tháng

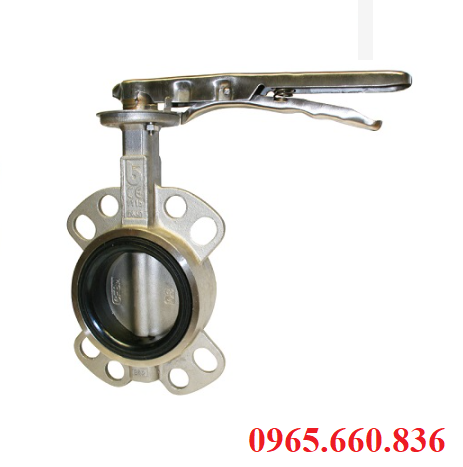

2. Van bướm thép carbon WCB điều khiển tay gạt

Van bướm thép carbon tay gạt sử dụng bộ điều khiển cơ tay gạt được thiết kế theo dạng cầm nắm và được tác động bằng sức người để điều tiết việc đóng mở van. Đây là dòng van được sue dụng nhiều trên thị trường, dễ lắp đặt và về đọ vững chắc khăng khít thì tay gạt cũng không thua kém gì so với một số dòng điều khiển khác. Thông số:

• Kích thước: DN50 - DN800
• Chất liệu: Thép cacbon
• Bộ điều khiển: tay gạt
• Kiểu kết nối: Lắp bích, lug,..
• Môi trường: Nước,hơi nóng, dầu khí, công nghiệp nặng,..
• Xuất xứ: Hàn Quốc, Đài loan, Trung Quốc,..
• Bảo hành: 12 tháng

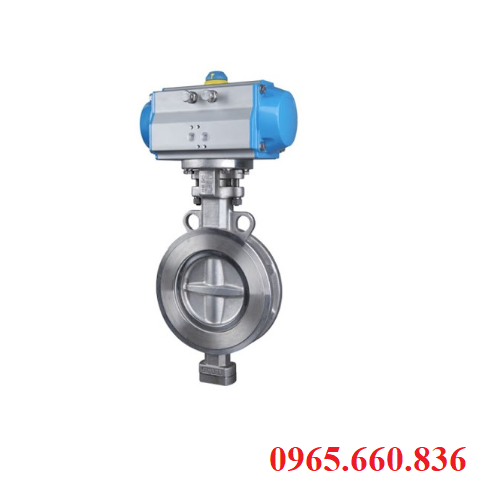

3. Van bướm thép carbon WCB điều khiển khí nén

Van bướm thép carbon WCB khí nén được sử dụng trong các môi trường cần đóng mở nhanh và có nhiệt độ cao vì khi đó bộ điều khiển khí nén mang lại độ chính xác cao hơn khi là việc. Khi lắp bộ điều khiển vào van thì phần tay quay và bộ hộp sẽ được tháo ra để cung cấp hơi khí nén đi vào bộ điều khiển. Thông số:

• Kích thước: DN50 - DN1000
• Chất liệu: Thép cacbon
• Bộ điều khiển: Khí nén
• Kiểu kết nối: Lắp bích, lug,..
• Môi trường: Hóa chất, dầu khí, công nghiệp nặng,..
• Xuất xứ: Hàn Quốc, Đài loan, Trung Quốc,..
• Bảo hành: 12 tháng

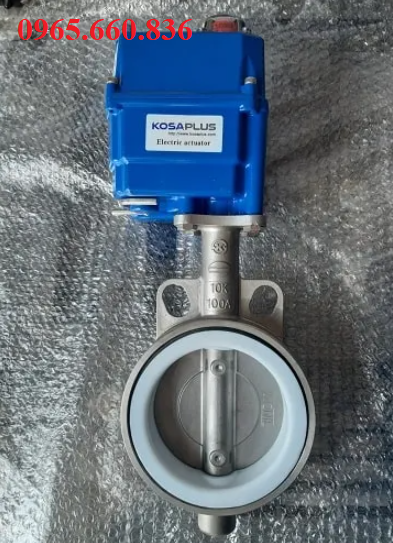

4. Van bướm thép carbon WCB điều khiển điện

Dòng van bướm điều khiển điện này sử dụng nguồn điện 220V, 24V, 360V để điều chỉnh việc đóng mở van, khi van được cấp điện chúng sẽ được chuyển hóa từ điện năng thành cơ năng giúp trục quay và van bướm sẽ được đóng mở dễ dàng. Thông số:

• Kích thước: DN50 - DN1000
• Chất liệu: Thép cacbon
• Bộ điều khiển: Điều khiển điện
• Kiểu kết nối: Lug, lắp bích,..
• Môi trường: Công nghiệp nặng, hóa chất, dầu khí,..
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc
• Bảo hành: 12 tháng

V. Ưu, nhược điểm van bướm thép carbon WCB

1. Ưu điểm van bướm thép carbon WCB

• Van bướm thép carbon WCB dễ lắp đặt vận hành vì có cấu trúc đơn giản, gọn nhẹ và dễ lắp đặt bảo dưỡng.
• Chịu được áp suất và nhiệt độ cao van với chất liệu thép carbon có khả năng chịu được áp suất và nhiệt độ cao, phù hợp với nhiều ứng dụng công nghiệp như các ngành xử lý hóa chất, dầu khí, nước thải, giấy, công nghiệp nặng,..
• Đóng mở nhanh kết nối đa dạng van có thể điều tiết đóng mở nhanh chóng với nhiều kiểu kết nối như mặt bích, lug, wafer,..
• Chi phí thấp dòng van bướm thép carbon này thường có chi phí rẻ hơn so với một số dòng van bướm cùng loại khác bao gồm cả dòng van bướm inox.

2. Nhược điểm van bướm thép carbon WCB

• Khả năng chịu ăn mòn kém vì dòng chất liệu thép carbon này dễ bị ăn mòn, đặc biệt môi trường có chứa axit.
• Không phù hợp với những môi trường có yêu cầu về độ kín cao vì hiệu suất của làm kín của dòng van bướm này kém hơn so với dòng van bi và van cầu.

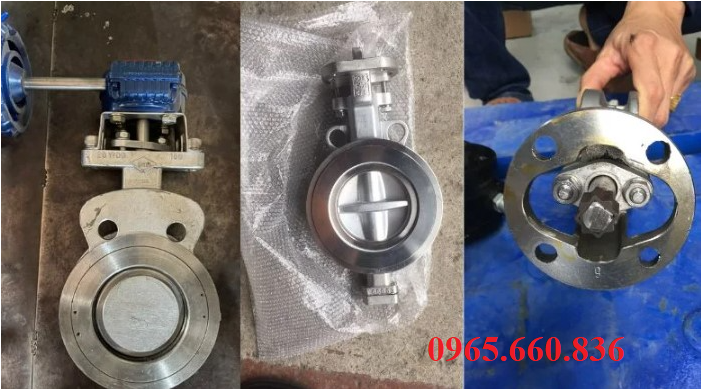

VI. Báo giá, hướng dẫn lắp đặt bảo trì van bướm thép carbon WCB

Công ty NTHH VTCN Thuận Phát chúng tôi cam kết và đảm bảo những dòng sản phẩm van bướm thép carbon WCB đưa đến tay khách hàng sử dụng là những dòng sản phẩm chất lượng cao và giá thành hợp lý nhất. Dòng sản phẩm van bướm thép carbon được Thuận Phát nhập khẩu nguyên chiếc từ các nước có ngành công nghiệp lớn và sản xuất tiên tiến hiện đại như Đài Loan, Trung Quốc, Hàn Quốc. Sau đây là bảng giá hiện tại các bạn có thể tham khảo:

Hướng dẫn lắp đặt bảo trì van bướm thép carbon WCB

• Đặt van vào giữa hai mặt bích đảm bảo các nối của van và mặt bích khớp với nhau. Chèn bu lông và đai ốc để cố định mối nối tạm thời sau đó chỉnh lại cho kín.
• Hàn cẩn thận để hai mặt bích được cố định vào hai đầu ống tránh việc van bị rò rỉ khi đưa vào hệ thống hoạt động. Khi mối nối nguội thì bắt đầu tiến hành đưa van vào vị trí cần lắp đặt, chỉnh sửa lại van nhưng không được vặn quá chặt.
• Đóng mở van để đảm bảo rằng sau khi lắp đặt xong van không bị kẹt vào thành ống. Xiết chặt các bu lông quanh mặt bích chi đến khi van được cố định chắc chắn trên đường ống. Kiểm tra lại toàn bộ quy trình sau khi van đã được lắp hoàn tất.
• Việc bảo trì van bướm thép carbon WCB là rất quan trọng vì để đảm bảo tuổi thọ và hiệu suất làm việc ổn định của hệ thống.
• Trước khi bảo trì cần ngắt hoàn toàn dòng chảy qua hệ thống, vệ sinh bề mặt van, dùng dụng cụ phù hợp. Kiểm tra phần thân van sau đó vệ sinh và kiểm tra trục van, đĩa van và gioăng cuối cùng là kiểm tra bộ điều khiển.

Chúng tôi chuyên cung cấp các sản phẩm van bướm thép có chất lượng tốt nhất, giá cả phù hợp và đầy đủ giấy tờ của nhà cung cấp, van có thời gian bảo hành từ 12-24 tháng. Liên hệ ngay với chúng tôi qua hotline để được tư vấn và hỗ trợ báo giá.
