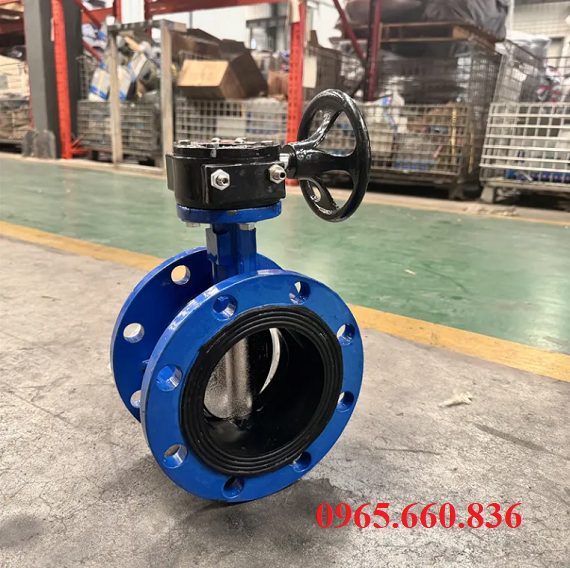

Van bướm gang tay quay D341X-10Q/16Q

I. Van bướm gang tay quay D341X-10Q/16Q là gì?

Van bướm gang tay quay D341X-10Q/16Q là một loại van bướm được sử dụng phổ biến trong các hệ thống đường ống công nghiệp để điều chỉnh, kiểm soát lưu lượng của chất lỏng hoặc khí. Van này có thiết kế đặc biệt với thân van làm từ gang chắc chắn, giúp chịu được áp lực và kháng mài mòn tốt trong các môi trường làm việc khắc nghiệt.

Chức năng của van bướm tay quay trong đường ống là điều khiển dòng chảy thông qua cánh bướm quay trong thân van, đóng mở bằng cơ chế tay quay, dễ dàng thao tác và bảo trì. Được trang bị tay quay, van có thể điều chỉnh một cách dễ dàng và chính xác, rất phù hợp cho các hệ thống cần kiểm soát dòng chảy ở mức độ cụ thể. Sản phẩm này thường được sử dụng trong các ngành như cấp thoát nước, hệ thống PCCC, công nghiệp hoá chất và các ứng dụng trong ngành thực phẩm.

Van bướm gang tay quay D341X-10Q/16Q nổi bật với tính năng dễ sử dụng, độ bền cao và khả năng làm việc ổn định trong nhiều môi trường khắc nghiệt khác nhau.

II. Chi tiết thông số và catalogue van bướm gang tay quay D341X-10Q/16Q.

1. Thông số chi tiết.

• Kích cỡ: DN 50-DN600.
• Áp lực làm việc: PN10, PN16.
• Vật liệu thân: Gang cầu.
• Vật liệu đĩa van: Gang, inox, nhôm hợp kim.
• Vật liệu gioăng: Caosu, EPDM, PTFE.
• Nhiệt độ làm việc: -10 – 120 độ C.
• Cơ chế điều khiển: Tay quay.
• Áp suất vận hành tối đa: 1.0 Mpa (10bar).
• Môi trường sử dụng: Nước, dầu, khí nén, hoá chất nhẹ.
• Lớp phủ bên ngoài: Sơn Epoxy, sơn chống gỉ.

2. Catalogue.

III. Cấu tạo van bướm gang tay quay D341X-10Q/16Q.

1. Cấu tạo.

Cấu tạo của van bướm gang tay quay D341X-10Q/16Q đơn giản gồm 5 bộ phận chính giúp cho nó hoạt động trơn tru trong nhiều điều kiện môi trường làm việc khác nhau:

• Thân van: Cấu tạo từ gang cầu, đảm bảo van có độ bền cao, chống mài mòn và chịu được sự rung lắc trong quá trình sử dụng.
• Thân van này đóng vai trò quan trọng trong việc giữ các bộ phận khác của van và bảo vệ chúng khỏi các yếu tố bên ngoài.
• Đĩa van: Là bộ phận di chuyển trong thân van, thường được làm từ gang, inox hoặc hợp kim nhôm, tuỳ theo yêu cầu về môi trường làm việc. Đĩa van có chức năng đóng mở đường chảy của chất lỏng, khí hoặc hơi.
• Gioăng làm kín: Là lớp đệm được làm từ caosu, EPDM, PTFE giúp đảm bảo độ kín của van, ngăn chặn sự rò rỉ của chất lỏng hoặc khí qua các khe hở.
• Tay quay: Bộ phận giúp điều khiển hoạt động của van, quay tay quay giúp điều chỉnh sự đóng mở của van, có thể điều chỉnh chính xác độ mở của van để cho dòng lưu chất đi qua đúng với nhu cầu của người sử dụng.
• Trục van: Là bộ phận kết nối giữa tay quay và đĩa van, trục van giúp truyền động từ bên ngoài vào bên trong thân van giúp cho đĩa van di chuyển.

2. Nguyên lý hoạt động.

Van bướm gang tay quay D341X-10Q/16Q hoạt động dựa theo nguyên lý điều khiển góc quay của tay quay khi đó sẽ thay đổi góc đóng của cánh van. Khi tay quay được xoay, trục van sẽ truyền động đến đĩa van, làm cho đĩa van quay theo một cách nhất định.

Khi tay quay được xoay theo chiều kim đồng hồ, đĩa van sẽ đóng lại, chặn dòng chảy hoàn toàn trong hệ thống đường ống.

Khi tay quay được xoay ngược chiều kim đồng hồ, đĩa van sẽ mở dần ra, cho phép chất lỏng, khí hoặc hơi đi qua với lưu lượng được điều chỉnh theo yêu cầu.

Quá trình điều khiển này rất dễ dàng, chính xác giúp người dùng kiểm soát dòng chảy trong hệ thống một cách hiệu quả. Nhờ vào cơ chế hoạt động đơn giản và dễ dàng điều khiển tay quay, van bướm gang tay quay D341X-10Q/16Q thường được ứng dụng trong các hệ thống cần điều tiết dòng chảy với độ chính xác cao.

IV. Đánh giá ưu nhược điểm của van bướm gang tay quay D341X-10Q/16Q.

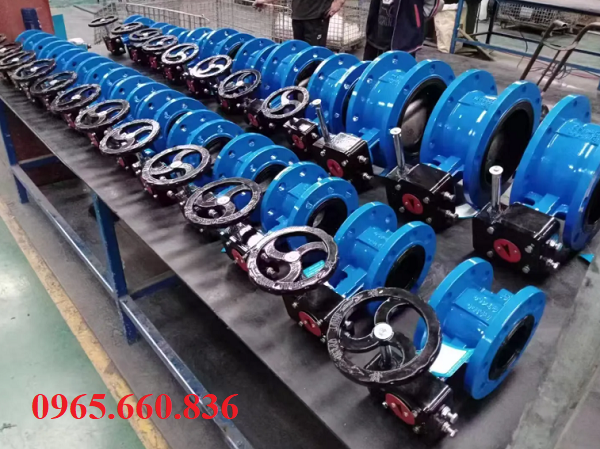

1. Ưu điểm.

• Thiết kế đơn giản, dễ sử dụng với tay quay điều khiển chính xác, thuận tiện trong việc điều khiển.
• Chất liệu gang cầu bền bỉ, chống mài mòn, giúp van hoạt động ổn định và kéo dài tuổi thọ sản phẩm.
• Khả năng làm việc hiệu quả trong nhiều môi trường khác nhau như nước, dầu, khí nén và hoá chất nhẹ.
• Tính năng điều chỉnh lưu lượng chính xác, đảm bảo sự ổn định và kiểm soát dòng chảy hiệu quả.
• Lắp đặt và bảo trì dễ dàng, giúp tiết kiệm chi phí và thời gian cho người sử dụng.
• Giá thành hợp lý, tiết kiệm chi phí cho các hệ thống yêu cầu giới hạn chi phí mà vẫn đạt kết quả tốt.
• Khả năng hoạt động ổn định trong môi trường khắc nghiệt mà không ảnh hưởng nhiều đến yếu tố bên ngoài.
• Thiết kế giúp giảm thiểu tình trạng tắc nghẽn dòng chảy, tăng hiệu quả hệ thống.
• Tuổi thọ cao và ít cần bảo dưỡng, tiết kiệm chi phí và tăng hiệu suất sử dụng lâu dài.

2. Nhược điểm.

• Không phù hợp cho các hệ thống có áp suất làm việc quá cao (PN10, PN16).
• Khả năng chống rò rỉ có thể giảm nếu gioăng bị hao mòn hoặc lắp đặt không đúng cách.
• Không thích hợp cho các hệ thống yêu cầu tự động hoá hoàn toàn, vì cần thao tác thủ công bằng tay quay.
• Không phù hợp với các ứng dụng yêu cầu xử lý chất lỏng có độ nhớt cao, vì việc điều chỉnh sẽ gặp khó khăn.

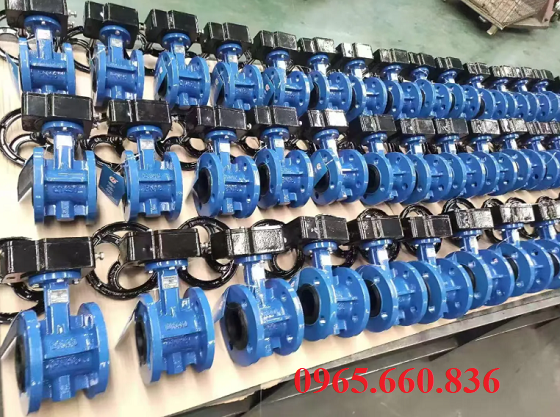

V. Van bướm gang tay quay D341X-10Q/16Q ứng dụng trong các hệ thống nào?

Van bướm gang tay quay D341X-10Q/16Q có khả năng ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau nhờ vào thiết kế đơn giản và tính linh hoạt cao:

• Hệ thống cấp thoát nước: Được sử dụng để điều khiển dòng chảy trong hệ thống cấp và thoát nước sinh hoạt, giúp kiểm soát lưu lượng và đảm bảo quá trình phân phối nước ổn định.
• Hệ thống xử lý nước thải: Với khả năng chịu được môi trường có tính ăn mòn nhẹ, van bướm gang tay quay là lựa chọn lý tưởng trong các hệ thống yêu cầu xử lý nước thải, giúp điều chỉnh và kiểm soát dòng chảy trong các giai đoạn xử lý.
• Ngành cấp dầu khí: Van bướm D341X-10Q/16Q có thể ứng dụng trong các hệ thống vận chuyển dầu khí, điều chỉnh dòng chảy của các chất lỏng hoặc khí trong ngành công nghiệp dầu khí.
• Ngành hoá chất: Van được sử dụng trong các hệ thống xử lý và vận chuyển hoá chất nhẹ, giúp điều chỉnh lưu lượng chính xác và kiểm soát dòng chảy trong các phản ứng hoá học.
• Hệ thống điều hoà không khí: Van bướm gang tay quay có thể sử dụng trong các hệ thống HVAC để kiểm soát lưu lượng không khí và duy trì nhiệt độ, độ ổn định trong các toà nhà.
• Ngành thực phẩm và dược phẩm: Trong ngành thực phẩm và dược phẩm, van bướm gang tay quay được sử dụng để điều tiết dòng chảy của các chất lỏng như nước, dịch hoặc hoá chất nhẹ, đảm bảo quá trình diễn ra suôn sẻ và an toàn.
• Hệ thống khí nén: Van bướm D341X-10Q/16Q cũng có thể sử dụng trong các hệ thống khí nén để điều chỉnh và kiểm soát dòng khí, giúp duy trì áp suất ổn định trong các hệ thống máy móc hoặc thiết bị sử dụng khí nén.
• Hệ thống chữa cháy: Van bướm gang tay quay có thể ứng dụng trong các hệ thống chữa cháy tự động hoặc thủ công, giúp kiểm soát lưu lượng nước khi cần thiết trong các tình huống khẩn cấp.

Các ứng dụng này cho thấy tính linh hoạt và hiệu quả của van bướm gang tay quay D341X-10Q/16Q trong nhiều lĩnh vực công nghiệp khác nhau, từ dân dụng đến công nghiệp nặng.

VI. Địa điểm cung cấp van bướm gang tay quay D341X-10Q/16Q uy tín hàng đầu hiện nay.

Công ty TNHH VTCN Thuận Phát hiện nay là đơn vị chuyên cung cấp van bướm chính hãng chất lượng cao với đầy đủ giấy tờ, mẫu mã, CO, CQ. Chúng tôi cam kết sản phẩm có sẵn, giá cả cạnh tranh, bảo hành dài hạn và hỗ trợ tư vấn tận tình. Nếu bạn đang cần tìm mua van bướm gang tay gạt D341X-10Q/16Q với giá tốt và dịch vụ chuyên nghiệp, hãy liên hệ ngay với Thuận Phát để được tư vấn và báo giá nhanh chóng.

Xem thêm: van bướm gang tay gạt D41X-10Q/16Q

Hotline liên hệ đặt hàng: 0965.660.836
