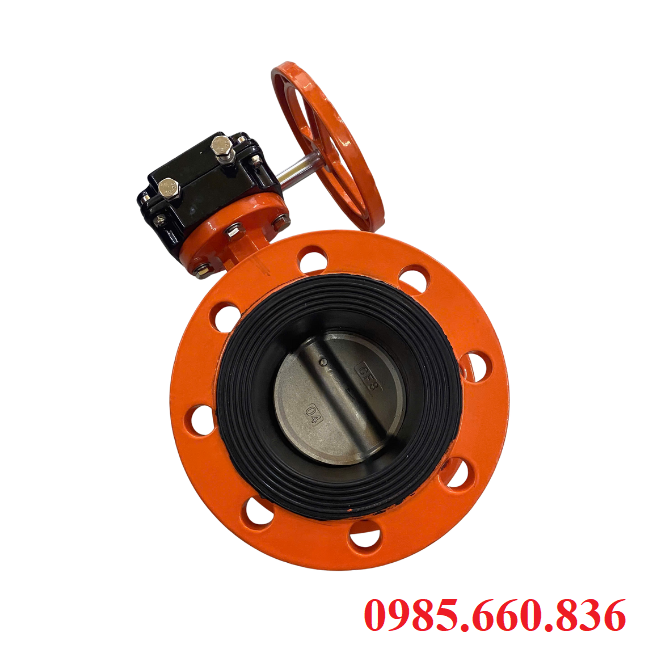

Van bướm mặt bích KSPM

I. Van bướm mặt bích KSPM là gì?

Van bướm mặt bích KSPM dòng van với thiết kế được kết nối mặt bích ở hai đầu, dùng để lắp đặt và liên kết trực tiếp với hệ thống đường ống bằng việc sử dụng bulong, đai ốc. Van hoạt động bằng cách xoay đĩa van quanh trục để điều tiết đóng mở cho phép dòng lưu thông qua hệ thống đường ống. KSPM thương hiệu nổi bật bởi chất lượng cao, sản xuất theo tiêu chuẩn quốc tế giúp đảm bảo độ bền, khả năng chịu áp suất và nhiệt độ tốt. Ưu điểm là kết nối chắc chắn, khả năng làm kín tốt, dễ lắp đặt và bảo tì, phù hợp với hệ thống dường ống có kích thước lớn, yêu cầu độ ổn định cao. Ứng dụng phổ biến trong nhiều lĩnh vực như hệ thống cấp thoát nước, xử lý nước thải, phòng cháy chữa cháy, công nghiệp hóa chất, dầu khí,…

II. Thông số kỹ thuật của van bướm mặt bích KSPM

• Tên sản phẩm: Van bướm mặt bích
• Kích thước van: DN50 – DN600
• Thân van: Gang cầu, gang xám, thép carbon, inox 304/316
• Đĩa van: Inox 304/316, gang cầu, hợp kim
• Gioăng làm kín: EPDM, NBR, PTFE
• Áp suất: PN10, PN16, PN25
• Nhiệt độ: -10 – 200 độ C
• Kiểu kết nối: Lắp bích
• Kiểu vận hành: Tay quay, tay gạt, điều khiển điện, khí nén
• Ứng dụng: Nước thải, PCCC, hóa chất, dầu khí
• Thương hiệu: KSPM
• Xuất xứ: Canada, Châu Âu
• Bảo hành: 12 tháng

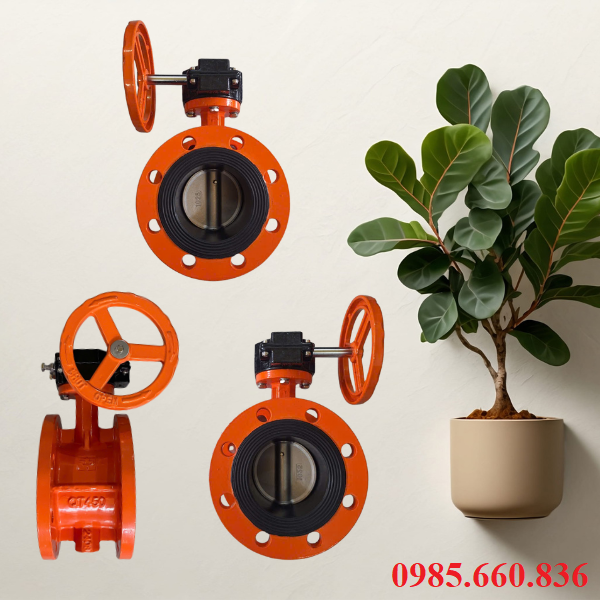

III. Ưu điểm của van bướm mặt bích KSPM

Với thiết kế chắc chắn, chất liệu bền bỉ và khả năng ứng dụng linh hoạt, van bướm mặt bích KSPM luôn đáp ứng tốt yêu cầu vận hành trong các hệ thống đường ống công nghiệp và dân dụng nhờ sở hữu những ưu điểm vượt trội sau:

• Kết nối chắc chắn, độ kín cao nhờ mặt bích được cố định bằng bu long và đai ốc ở hai đầy, giúp van bám chắc vào hệ thống đường ống. Bề mặt gia công chính xác, đảm bảo hạn chế tối da tình trạng rò rỉ dòng chảy ra ngoài.
• Độ bền và tuổi thọ cao bởi van được chế tạo từ chất liệu như gang cầu, gang xám, thép carbon, inox với khả năng chịu lực, tính mài mòn và ăn mòn tốt.
• Phù hợp với đường ống lớn nhờ cấu trúc mặt bích đảm bảo độ ổn định cao, vận hành tốt, không bị biến dạng, lệch trục ngay khi hệ thống đường ống tiếp xúc với lưu lượng và áp suất lớn.
• Vận hành linh hoạt bởi đa dạng kiểu điều kiển như tay quay, tay gạt, điều khiển điện, khí nén, cơ chế xoay được góc 90 độ giúp việc đóng mở van nhanh, tiết kiệm được thời gian và công sức vận hành.
• Bảo trì, thay thế dễ dàng với thiết kế đơn giản, ít chi tiết chuyển động, dễ tháo lắp để kiểm tra, vệ sinh và thay thế phụ kiện, không cần yêu cầu cao về kỹ thuật trong việc bảo dưỡng, giảm thiểu chi phí vận hành.
• So với những dòng van cầu, van cổng cùng kích thước, chức năng thì van bướm mặt bích có chi phí sản xuất và bảo trì thấp hơn, tối ưu ngân sách, dễ dàng tìm phụ tùng thay thế nhờ tính phổ biến của sản phẩm.
• Ứng dụng đa dạng cho nhiều lĩnh vực như cấp thoát nước, xử lý nước thải, PCCC, công nghiệp hóa chất, dầu khí, đóng tàu, thực phẩm, môi trường áp suất thấp, cao, nhiệt độ thường, cao.

> Xem thêm: Van bướm

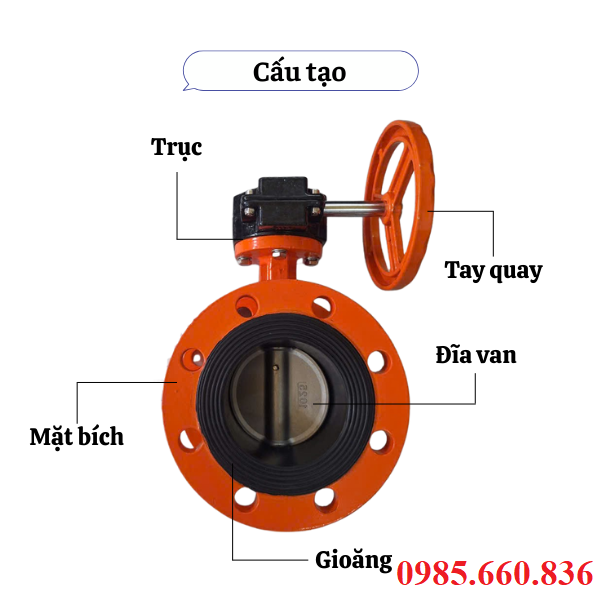

IV. Đặc điểm cấu tạo của van bướm mặt bích KSPM

Thân van bướm mặt bích KSPM bộ phận bảo vệ các chi tiết bên trong, chịu lực trực tiếp của dòng chảy, chất liệu cấu tạo từ gang cầu, gang xám, thép carbon, inox. Hai đầu thân được gia công mặt bích đặt tiêu chuẩn JIS, ANSI, DIN giúp kết nối với đường ống bằng bulong, đai ốc.

Đĩa van thiết kế dạng mỏng, bề mặt nhẵn giúp giảm lực cản dòng chảy, đĩa đặt ở vị trí giữa và xoay quanh trục để điều tiết đóng mở dòng chảy. Chất liệu phổ biến như inox, gang, hợp kim đảm bảo chịu lực và chống ăn mòn tốt.

Trục van bộ phận giúp kết nối đĩa va với bộ điều khiển, thường được làm từ chất liệu như thép không gỉ, độ cứng cao, gia công chính xác để đĩa van được xoay nhẹ nhàng.

Gioăng làm kín là phàn bao quanh đĩa van và thân giúp đảm bảo độ kín của van khi đóng, tránh việc rò rỉ lưu chất ra ngoài. Chất liệu tùy vào môi trường ứng dụng như PTFE, NBR, EPDM, gioăng thay thế dễ dàng khi bị hỏng hoặc mài mòn.

Bộ phận điều khiển tay gạt, tay quay dùng cho van có kích thước lớn nhỏ khác nhua, giúp đóng mở nhanh, giảm lực vận hành. Bộ điều khiển điện, điều khiển khí nén dùng cho hệ thống tự động, điều khiển từ xa.

V. Các loại van bướm mặt bích KSPM phổ biến

1. Van bướm mặt bích KSPM tay gạt

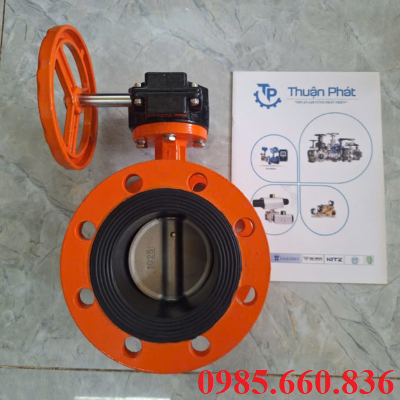

2. Van bướm mặt bích KSPM tay quay

Kích thước: DN200 – DN600 Thân van: Gang cầu, gang xám, thép carbon Đĩa van: Inox 304/316, gang cầu, hợp kim Gioăng làm kín: EPDM, NBR, PTFE Áp suất: PN10, PN16, PN25 Nhiệt độ: -10 – 120 độ C Kiểu kết nối: Mặt bích Kiểu điều khiển: Tay quay Ứng dụng: Dầu khí, công nghiệp hóa chất, HAVC, PCCC

3. Van bướm mặt bích KSPM điều khiển điện

4. Van bướm mặt bích KSPM điều khiển khí nén

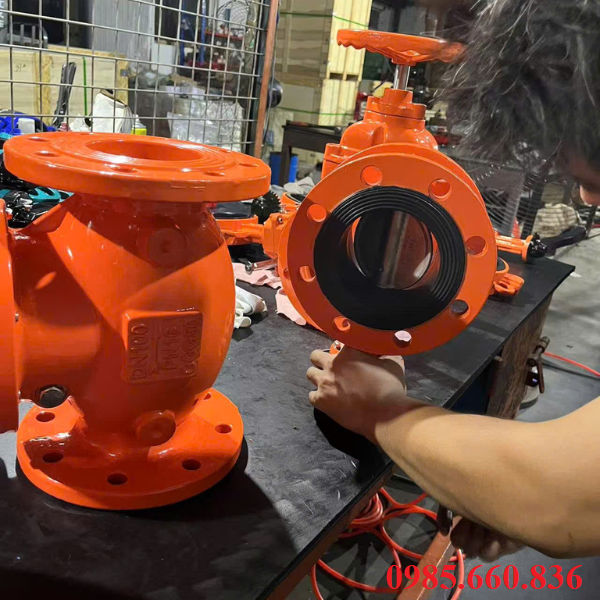

VI. Ứng dụng van bướm mặt bích KSPM

Sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng chịu áp suất cao, độ kín tốt và kết nối chắc chắn nên van bướm mặt bích KSPM được ứng dụng nhiều trong dự án, ứng dụng công nghiệp.

• Lắp đặt trong nhà máy xử lý nước sạch, nước thải giúp điều tiết và kiểm soát lưu lượng trong hệ thống mạng lưới cấp nước đô thị hoặc khu công nghiệp.
• Sử dụng để đóng mở và điều tiết nước trong đường ống chữa cháy của hệ thống PCCC, đáp ứng tiêu chuẩn an toàn, độ kín và độ bền cao trong môi trường áp suất lớn.
• Điều chỉnh lưu lượng nước làm mát hoặc khí trong hệ thống điều hòa công nghiệp, điều hòa thông gió và hệ thống làm mát.
• Ứng dụng trong môi trường có hóa chất loãng, dầu khí nén hoặc hơi nóng tùy vào vật liệu gioăng và đĩa van của ngành công nghiệp hóa chất và dầu khí.
• Dùng cho hệ thống bơm nước biển, xử lý nước, hệt hống làm mát tự động cơ tàu trong ngành đóng tàu và hàng hải.
• Sử dụng vật liệu inox và gioăng đạt tiêu chuẩn an toàn thực phẩm, van phù hợp cho môi trường yêu cầu độ sạch cao cho ngành thực phẩm và dược phẩm.

VII. Quy trình lắp đặt van bướm mặt bích KSPM

Trước khi lắp đặt van bướm mặt bích KSPM cần kiểm tra các bộ phận của van như thân, đĩa, gioăng, bộ điều khiển. Đảm bảo đường ống và mặt bích sạch, không dính tạp chất, bụi bẩn, lựa chọn kích thước mặt bích phù hợp với đường ống.

Định vị và căn chỉnh van đúng vị trí hai mặt bích, đảm bảo đĩa van ở trạng thái mở một phần tránh tình trạng kẹt khi siết bulong, điều chỉnh trục thẳng hoặc ngang để phù hợp với thiết kế của hệ thống.

Đặt gioăng nằm giữa mặt bích và van để tạo độ kín, lắp bulong qua lỗ mặt bích để phân chia lực đồng đều, không nên siết qua chặt tránh làm biến dạng van.

Kiểm tra bộ phận điều khiển, vận hành van như xoay tay quay, tay gạt, bộ điều khiển điện, khí nén để đóng mở thử, đảm bảo đĩa van xoay trơn tru không bị kẹt hoặc cọ xát vào mặt bích.

Cho hệ thống chạy thử áp lực ở mức thấp, quan sát các vị trí xem van có tình trạng bị rò rỉ không, nếu có cần siết lại bulong hoặc thay gioăng mới.

Đưa hệ thống vào vận hành sau khi đã kiểm tra và đạt đủ yêu cầu, bàn giao hướng dẫn người vận hành cách sử dụng, bảo dưỡng và bảo trì van.

VIII. Thuận Phát – Đơn vị phân phối và cung cấp van bướm mặt bích KSPM chính hãng

Công ty TNHH VTCN Thuận Phát tự hào là đơn vị phân phối và cung cấp sản phẩm van bướm mặt bích KSPM chính hãng tại thị trường Việt Nam. Với kinh nghiệm nhiều năm trong lĩnh vực van công nghiệp và thiết bị thủy lực khí nén, chúng tôi cam kết rằng luôn mang đến cho khách hàng những sản phẩm chất lượng cao, đảm bảo đúng tiêu chuẩn kỹ thuật, đầy đủ CO~CQ chính hãng 100%. Thuận Phát luôn duy trì và đảm bảo cung cấp van với đầy đủ kích thước, chất liệu cao cấp, phù hợp, đáp ứng tốt nhu cầu lắp đặt của công trình và hệ thống. Với đội ngũ kỹ thuật viên, chuyên viên giàu kinh nghiệm, hy vọng sẽ mang đến cho khách hàng trải nghiệm tốt, đưa ra được giải pháp tối ưu, tiết kiệm chi phí, đảm bảo hiệu quả vận hành. Không chỉ cung cấp sản phẩm chất lượng mà còn với đó là dịch vụ hậu mãi, chính sách bảo hành uy tín, chúng tôi luôn sãn sàng đồng hành cùng quý khách. Để tìm hiểu thêm những thông tin chi tiết khác quý khách vui lòng liên hệ Hotline 0985.660.836 các bạn tổng đài sẽ hỗ trợ và tư vấn báo giá sớm nhất với hàng ngàn ưu đãi tốt để có được những trải nghiệm đpẹ khi sử dụng dụng van bướm an toàn, hiệu quả - bền bỉ.

Tham khảo: Van bướm gang tay quay KSPM

Hotline liên hệ dặt hàng: 0985.660.836
