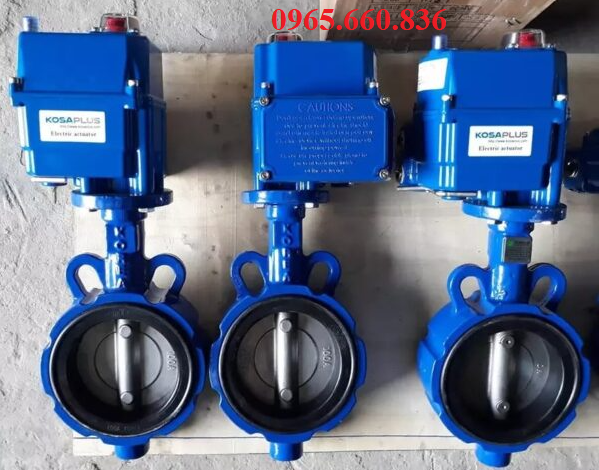

Van bướm điện D941X-16

I. Van bướm điện D941X-16 là gì?

Van bướm điện D941X-16 là loại van điều khiển tự động bằng moto điện, được thiết kế đóng/mở hoặc điều tiết dòng chảy trong các hệ thống lưu chất như nước, khí nén và một số chất lỏng không ăn mòn. Với cấu trúc dạng bướm kết nối mặt bích, van này chịu được áp suất làm việc trung bình và phù hợp cho các đường ống có kích cỡ từ DN50-DN1200.

Van được điều khiển từ xa qua tín hiệu điện 220V hoặc 380V, mang lại độ chính xác cao, tiết kiệm sức lao dộng so với van bướm thủ công. Nhờ tính năng tự động hoá, van bướm điện D941X-16 là giải pháp lý tưởng cho các hệ thống công nghiệp hiện đại như xử lý nước thải, hệ thống HVAC, nhà máy thực phẩm, hoá chất và sản xuất điện.

II. Cấu tạo và nguyên lý hoạt động của van bướm điện D941X-16.

1. Cấu tạo van bướm điện D941X-16.

Van bướm điện D941X-16 gồm hai thành phần chính: thân van bướm và bộ điều khiển điện, đảm bảo vận hành hiệu quả trong các hệ thống công nghiệp.

• Thân van: Chế tạo từ gang dẻo, inox (SUS304/SUS316), hoặc thép carbon, với đĩa van dạng cánh bướm nằm giữa dòng chảy.
• Gioăng làm kín (cao su EPDM, NBR, hoặc PTFE) ngăn rò rỉ, phù hợp cho nước, khí, và chất lỏng không ăn mòn.
• Trục van: Kết nối đĩa van với bộ truyền động, truyền lực quay để đóng/mở van, đảm bảo chuyển động mượt mà.
• Bộ điều khiển điện: Động cơ điện tích hợp mạch điều khiển, hỗ trợ tín hiệu ON/OFF hoặc tuyến tính (4-20mA, 0-10V). Bộ này cho phép điều khiển từ xa qua PLC hoặc tủ điều khiển, tăng tính tự động hóa.

2. Nguyên lý hoạt động van bướm điện D941X-16.

Van hoạt động dựa trên nguyên lý chuyển đổi tín hiệu điện thành chuyển động cơ học. Khi có điện cấp vào, mô-tơ sẽ quay và thông qua bộ truyền động, trục van cũng quay theo, khiến đĩa van xoay một góc nhất định (thường từ 0–90 độ). Khi đĩa van xoay song song với dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng hoàn toàn. Quá trình này giúp kiểm soát dòng lưu chất đi qua đường ống một cách chính xác và ổn định.

III. Thông số kỹ thuật chi tiết của van bướm điện D941X-16P.

Dưới đây là thông số kỹ thuật của van bướm điện D941X-16P, giúp bạn chọn van phù hợp cho hệ thống:

• Model: D941X-16P.
• Kích cỡ: DN50 – DN600 (2 inch – 24 inch).
• Áp suất làm việc: PN16 (1.6 MPa).
• Vật liệu thân: Inox SUS304/SUS316 hoặc gang dẻo.
• Đĩa van: Inox SUS304 hoặc gang mạ chống ăn mòn.
• Gioăng làm kín: EPDM, PTFE, hoặc cao su chịu nhiệt.
• Điện áp điều khiển: 24V, 220V, 380V (tùy chọn).
• Tín hiệu điều khiển: ON/OFF hoặc tuyến tính (4-20mA, 0-10V).
• Kết nối: Mặt bích theo chuẩn JIS, BS, DIN, ANSI.
• Nhiệt độ làm việc: -10°C đến 120°C.
• Chống nước: IP65 – IP67, phù hợp môi trường ẩm ướt.
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc.
• Thông số này đảm bảo van bướm điện D941X-16P hoạt động ổn định trong các ứng dụng như cấp thoát nước, PCCC, và công nghiệp thực phẩm.

IV. Ưu thế của bộ điều khiển điện D941X-16.

Bộ điều khiển điện của van bướm điện D941X-16 mang lại hiệu suất vượt trội, tối ưu hóa vận hành trong các hệ thống công nghiệp. Dưới đây là 5 ưu thế nổi bật:

• Điều khiển chính xác, tự động: Bộ điều khiển hỗ trợ tín hiệu ON/OFF hoặc tuyến tính (4-20mA, 0-10V), cho phép van bướm công nghiệp đóng/mở hoặc điều tiết lưu lượng chính xác theo góc xoay (0-90°), lý tưởng cho hệ thống tự động hóa.
• Không cần áp lực phụ trợ: Không phụ thuộc vào khí nén hay thủy lực, van bướm điện D941X-16 giảm chi phí hạ tầng, dễ lắp đặt, vận hành ổn định trong môi trường xử lý nước, HVAC, hoặc hóa chất.
• Tích hợp linh hoạt: Tương thích với PLC, DCS, SCADA qua tín hiệu 4-20mA, 0-10V, van dễ dàng tích hợp vào các dây chuyền công nghiệp như nhà máy thực phẩm, PCCC, hoặc sản xuất điện.
• Tiết kiệm điện, an toàn cao: Bộ điều khiển tiêu thụ điện thấp, đạt chuẩn IP65-IP67, chống bụi và nước, đảm bảo an toàn vận hành, giảm rủi ro sự cố điện trong môi trường ẩm ướt.
• Nâng cao hiệu suất hệ thống: Tự động hóa giúp giảm công sức vận hành thủ công, tăng độ chính xác và tốc độ phản ứng, tối ưu hiệu suất cho các hệ thống cấp thoát nước, HVAC, hoặc hóa chất.

V. Ứng dụng của van bướm điện D941X-16.

Van bướm điện D941X-16 được sử dụng rộng rãi nhờ tính năng điều khiển chính xác và độ bền cao. Dưới đây là 5 ứng dụng chính:

• Hệ thống HVAC công nghiệp: Van điều tiết nước lạnh, khí tươi, kiểm soát nhiệt độ và độ ẩm trong tòa nhà, trung tâm thương mại, hoặc nhà máy sản xuất.
• Hệ thống cấp thoát nước: Lắp đặt tại trạm bơm, bể xử lý nước sạch hoặc nước thải, van bướm công nghiệp giúp đóng/mở hoặc điều tiết lưu lượng theo lịch trình.
• Ngành thực phẩm và đồ uống: Với vật liệu inox và gioăng EPDM dễ vệ sinh, van điều tiết các chất lỏng như nước, sữa, siro, hoặc dung dịch lên men trong nhà máy thực phẩm.
• Công nghiệp hóa chất và dược phẩm: Chất liệu chống ăn mòn (SUS304/SUS316) và điều khiển chính xác đảm bảo an toàn khi xử lý hóa chất, dung dịch dược phẩm trong môi trường đặc thù.
• Hệ thống khí nén và hơi nóng: Van hoạt động ổn định ở nhiệt độ -10°C đến 120°C, áp suất PN16, phù hợp cho lò hơi, hệ thống sấy, hoặc khí nén trong nhà máy công nghiệp.

VI. Quy trình bảo dưỡng van bướm điện D941X-16.

Bảo dưỡng định kỳ giúp van bướm điện D941X-16 hoạt động bền bỉ và an toàn. Dưới đây là 5 bước cơ bản:

• Bước 1: Ngắt nguồn điện và dòng chảy: Ngắt điện bộ điều khiển và khóa van đầu vào để đảm bảo an toàn, tránh áp lực hoặc sự cố khi kiểm tra.
• Bước 2: Kiểm tra vỏ và kết nối điện: Quan sát vỏ van, kiểm tra gioăng điện, dây tín hiệu xem có hư hỏng, rò rỉ, hoặc bám bụi. Vệ sinh nhẹ nhàng khu vực hộp điện.
• Bước 3: Kiểm tra trục, đĩa, và gioăng: Tháo van để kiểm tra trục van, đĩa bướm, và gioăng (EPDM/PTFE) xem có mòn, nứt, hoặc rò rỉ. Thay thế nếu cần.
• Bước 4: Bôi trơn trục quay: Sử dụng mỡ chịu nhiệt chuyên dụng để bôi trơn trục và khớp nối cơ khí, đảm bảo chuyển động mượt mà, giảm mài mòn.
• Bước 5: Lắp ráp và chạy thử: Lắp lại van, cấp điện, kiểm tra tín hiệu đóng/mở, đảm bảo van vận hành trơn tru và đúng yêu cầu.

VII. Báo giá van bướm điện D941X-16.

Van bướm điện D941X-16 là một giải pháp tối ưu cho hệ thống của bạn, để được báo giá, biết thêm thông số và thông tin chính xác của sản phẩm, các bạn hãy liên hệ ngay với Công ty TNHH VTCN Thuận Phát.

Thuận Phát tự hào là nhà cung cấp chuyên phân phối van bướm điện D941X-16 chính hãng với nhiều ưu đãi khác nhau, đảm bảo mức giá cạnh tranh nhất thị trường hiện nay.
