Van bướm tay gạt

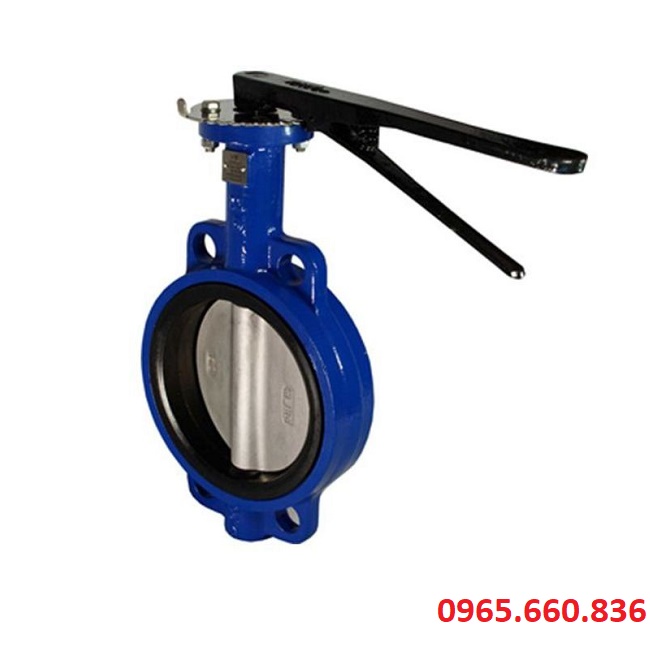

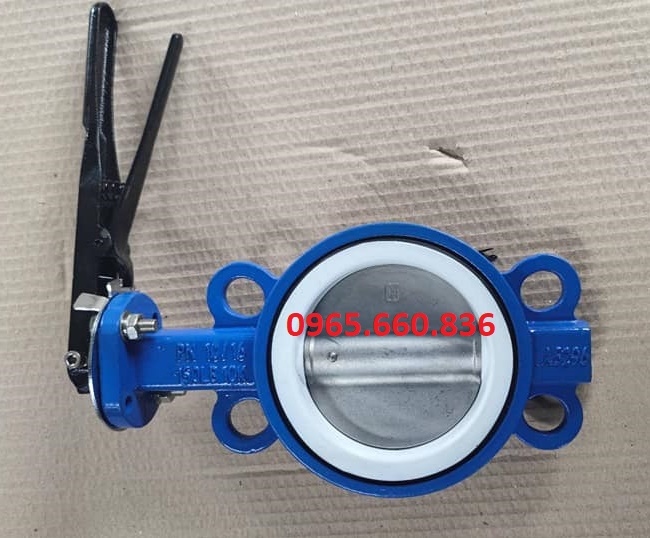

1. Van bướm tay gạt là gì?

Van bướm tay gạt hay còn gọi với tên tiếng anh là butterfly valve lever type là dạng van bướm dùng để lắp vào hệ thống đường ống, điều tiết lưu lượng dòng chảy.

Van bướm tay gạt là kiểu van dùng bộ chuyển động cơ tay gạt, dùng để đóng mở van theo nhiều hướng khác nhau, thường dùng cho các đường ống có kích thước từ DN40 – DN200. Van bướm tay gạt thường được làm từ chất liệu inox, thép, gang, đồng, nhựa, phù hợp cho nhiều dạng hệ thống khác nhau như nước sạch, nước thải, dung dịch, hóa chất,…

2. Thông số kỹ thuật

• Chất liệu van: Inox201, inox304, inox 316, thép, gang, đồng, nhựa, vi sinh
• Chất liệu gioăng: Cao su, EPDM, Teflon
• Kích cỡ van: 40A – 200A
• Kiểu điều khiển: Tay gạt
• Kiểu lắp: Mặt bích, wafer
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Áp lực làm việc: PN10 – PN16 – PN25
• Môi trường làm việc: Nước, khí, gas, dung dịch, hóa chât ăn mòn axit,…
• Bảo hành: 12 tháng

3. Cấu tạo ứng dụng van bướm tay gạt

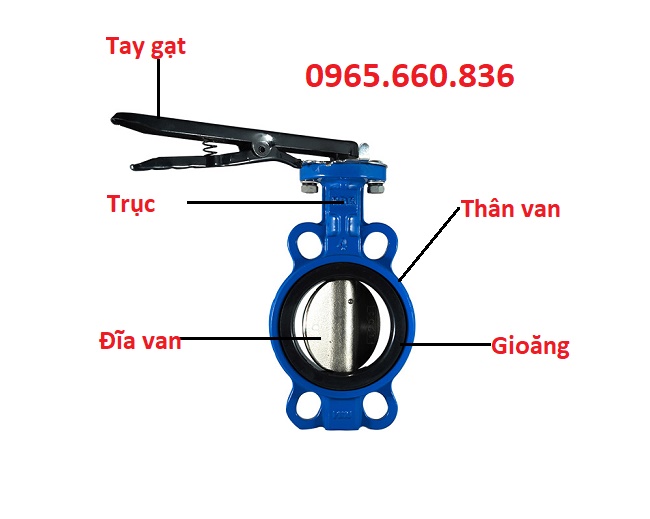

3.1. Cấu tạo

Van bướm tay gạt có cấu tạo gồm các bộ phận chính như thân van, trục van, lá van, tay gạt, vòng đệm.

• Thân van: Được làm từ chất liệu inox, gang, thép, nhựa,…Là phần thân được lắp với hệ thống đường ống theo dạng mặt bích hoặc wafer.
• Trục van: Dạng sản phẩm sản xuất từ chất liệu Inox 304, inox 316, thép không rỉ là bộ phận được gắn thẳng đứng có 2 đầu gắn với lá van và tay gạt.
• Lá van: Có dạng hình tròn, dẹp, được làm từ chất liệu inox CF8, CF8M, là bộ phận tiếp súc trực với các dòng lưu chất như nước sạch, nước thải.
• Tay gạt: Được làm từ chất liệu inox, thép không rỉ, là bộ phận được gắn trên đầu van có chức năng đóng mở điều tiết lưu lượng của dòng chảy.
• Vòng đệm: Là bộ phận được gắn liền vào thân van, được làm từ chất liệu  cao su EPDM có độ bền cao, có nhiệm vụ làm kín van.

4.2. Ứng dụng van bướm tay gạt

• Ứng dụng 1: Trong các hệ thống cấp thoát nước, nước sạch, nước thải, khu trung cư,…
• Ứng dụng 2: Trong các hệ thống đường ống khí, gas, khí hơi, khí thải.
• Ứng dụng 3: Trong các hệ thống dược phẩm, thực phẩm nước ngọt, nước giải khát,…
• Ứng dụng 4: Trong các hệ thống đường ống sử lý hóa chất, các chất ăn mòn như axit, bazo.

5. Một số hình ảnh van bướm tay gạt

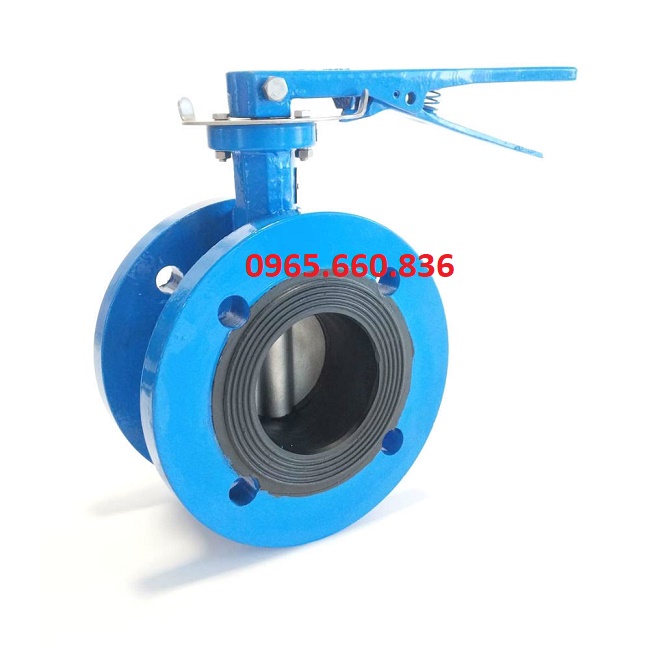

5.1. Van bướm tay gạt mặt bích

Thông số kỹ thuật

• Chất liệu: Inox, gang, thép, nhựa
• Kích cỡ: DN50 – DN150
• Kiểu lắp:  Lắp bích
• Bộ chuyển động: Tay gạt
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Áp lực làm việc: PN10 – PN16
• Xuất xứ: Nhật Bản, Trung Quốc, Đài Loan, Hàn Quốc, G7
• Bảo hành: 12 tháng

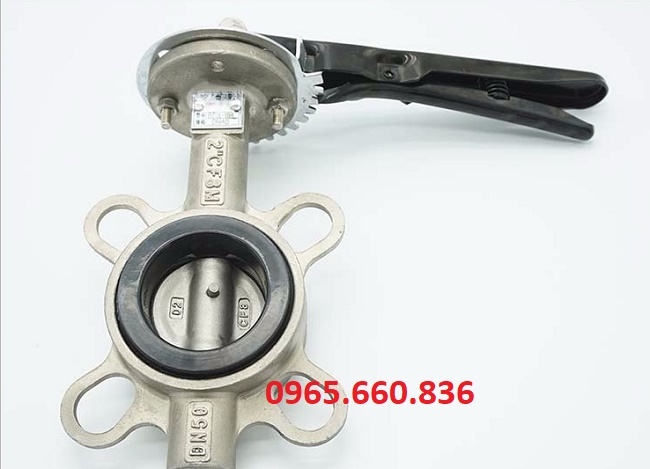

5.2. Van bướm inox tay gạt

Thông số kỹ thuật

• Kích cỡ: 25A – 150A
• Chất liệu: Inox 201, inox 304, inox 316
• Bộ điều khiển:  Tay gạt
• Kiểu lắp: Lắp bích, wafer
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Áp lực làm việc: 10bar – 16bar
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Châu âu,…
• Bảo hành: 12 tháng

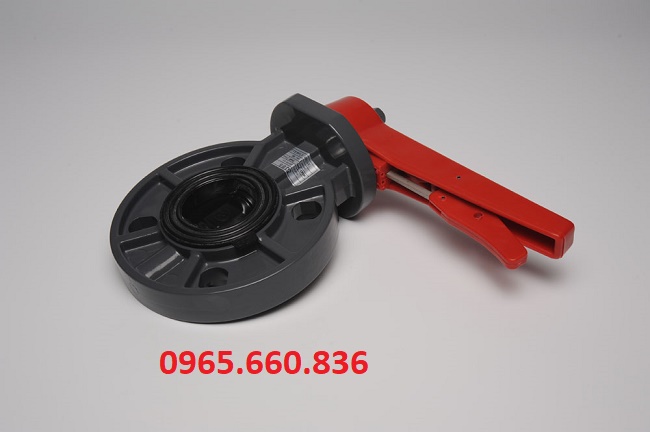

5.3. Van bướm nhựa tay gạt

Thông số kỹ thuật

• Kích thước van: DN 40 – DN 150
• Vật liệu: Nhựa UPVC, PVC
• Kiểu lắp: Wafer, lắp bích
• Dạng điều khiển: Tay gạt
• Áp lực làm việc: 10bar
• Nhiệt độ làm việc: 0 độ C – 90 độ C
• Xuất xứ: Nhật Bản, Đài Loan, Hàn Quốc, G7, Châu âu,…
• Bảo hành: 12 tháng

6. Ưu điểm nhược điểm van bướm tay gạt

6.1. Ưu điểm van bướm tay gạt.

• Ưu điểm 1: Van sử dụng bộ điều khiển tay gạt, dễ dàng vận hành.
• Ưu điểm 2: Có giá thành rẻ trên thị trường, thiết kế nhỏ gọn, dễ dàng vận chuyển.
• Ưu điểm 3: Dễ dàng lắp đặt, bảo trì, bảo dưởng, thay thế.
• Ưu điểm 4: Có độ bền cao, sử dụng lâu dài, các chất lưu thông trong đường ống ổn định.

6.2. Nhược điểm van bướm tay gạt

• Nhược điểm: Không để cho van va đập quá nhiều làm hư hỏng van.
• Nhược điểm: không dùng cho các dòng lưu chất cứng, chất rắn, kết dính.

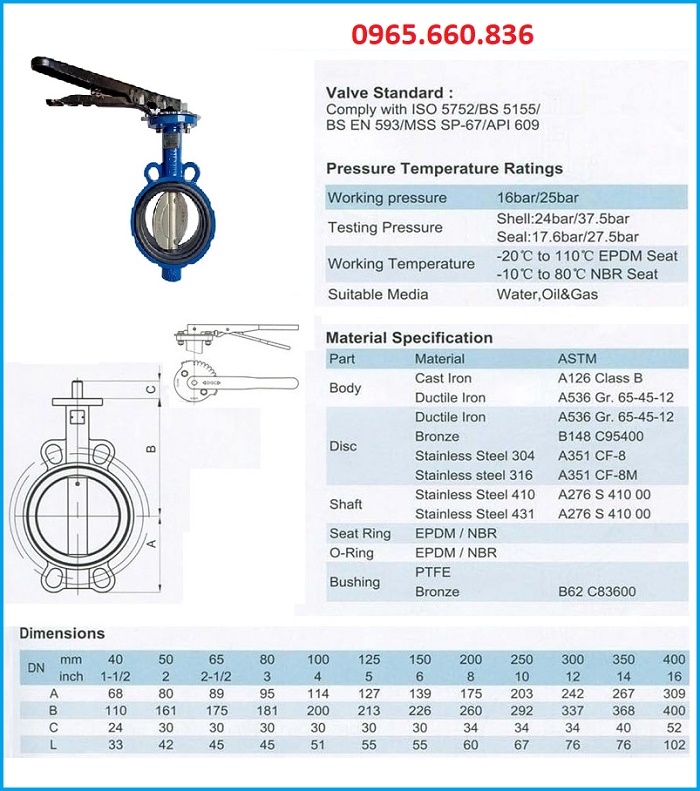

7. Catalogue van bướm tay gạt

8. Báo giá van bướm tay gạt

Chúng tôi đang cung cấp các loại van bướm tay gạt, van bướm tay quay, van bướm điều khiển điện, van bướm điều khiển khí nén, được nhập khẩu chính hãng từ các nước Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, G7 với đầy đủ các kích cỡ, giấy tờ COCQ.

Liên hệ ngay tới 0965.660.836 để được tư vấn, báo giá van bướm tay gạt, tay quay.
