Bảng giá quạt làm mát dầu thủy lực 2026: So sánh 7 model AH

Hiện nay, bảng giá quạt làm mát dầu thủy lực đang được công bố từ 795.000 đồng đến 18.500.000 đồng tùy thuộc vào lưu lượng dầu, điện áp và nhà bán. Bài viết này sẽ giúp bạn có bảng giá theo model và nắm rõ cách tính lưu lượng quạt làm mát cần mua. 6 bước lắp quạt làm mát dầu thủy lực an toàn, hiệu quả chắc chắn sẽ giúp ích nhiều cho công việc hiện tại của bạn.

Trước hết, bảng giá quạt làm mát dầu thủy lực phụ thuộc cỡ két nhôm và quạt gió

I. Bảng giá quạt làm mát dầu thủy lực theo model

Theo bảng giá tham khảo sau, lưu lượng dầu tăng thì giá quạt tăng theo. Bảng giá sau chưa bao gồm VAT.

Lưu ý: Giá còn phụ thuộc vào thương hiệu, điện áp và chính sách bảo hành, bạn hãy liên hệ Thuận Phát để được tư vấn về mức giá tốt nhất phù hợp với hệ thống của bạn.

II. Quạt làm mát dầu thủy lực là gì, có mấy loại?

Hiểu rõ khái niệm và cách phân loại giúp các kỹ sư mới hiểu rõ về sản phẩm để lựa chọn đúng quạt làm mát phù hợp. Quạt làm mát dầu thủy lực, còn gọi là bộ giải nhiệt dầu bằng gió. Nó gồm 3 phần chính: két nhôm tổ ong, ống dẫn dầu và quạt điện.

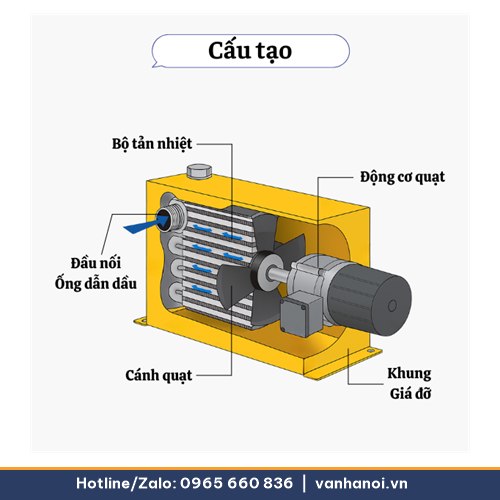

Trong khi đó, cấu tạo quạt làm mát dầu thủy lực gồm bộ tản nhiệt, cánh quạt và động cơ

Thông tin phân loại quạt làm mát dựa theo lưu lượng dầu, điện áp và vật liệu két sau đây giúp bạn xác định và dễ dàng ứng dụng vào công việc của mình:

• Loại nhỏ 10-60 lít/phút: Dùng cho trạm nguồn mini
• Loại vừa 100-150 lít/phút: Dùng cho máy ép, máy CNC
• Loại lớn 200-300 lít/phút: Dùng cho trạm nguồn nhà máy
• Bản 12V/24V một chiều: Dùng cho xe và máy lưu động
• Bản 220V một pha: Dùng cho xưởng nhỏ
• Bản 380V ba pha: Dùng cho máy chạy liên tục
• Theo vật liệu két: Nhôm hợp kim nhẹ, chịu ăn mòn hay khung thép sơn tĩnh điện chịu rung tốt hơn.

III. Tiêu chuẩn kỹ thuật cần kiểm tra khi đọc báo giá quạt làm mát dầu thủy lực

Hai tiêu chuẩn Thuận Phát lưu ý khi bạn lựa chọn quạt làm mát là ISO 4413:2010 quy định về áp suất định mức và IEC 60034-5:2020 quy định về cấp bảo vệ của động cơ.

Tại sao cần lưu ý hai tiêu chuẩn này? Trong bảng giá quạt làm mát dầu thủy lực, hai quạt cùng lưu lượng có thể chênh giá khá xa, phụ thuộc vào áp suất chịu được của két và cấp bảo vệ của động cơ.

3.1 Áp suất định mức

Theo tiêu chuẩn ISO 4413:2010 - tiêu chuẩn quốc tế về an toàn hệ thống thủy lực, mọi bộ phận phải làm việc trong giới hạn định mức của nó.

Với quạt làm mát dầu, giới hạn áp suất rất quan trọng. Bạn cần lựa chọn quạt đảm bảo chống áp suất vượt định mức. Van an toàn là biện pháp chống quá áp được ưu tiên.

3.2 Cấp bảo vệ động cơ

Theo tiêu chuẩn IEC 60034-5:2020, bạn nên tìm hiểu kỹ về tiêu chuẩn IP (tiêu chuẩn chống bụi, nước) ghi trên nhãn. Như chạy quạt ngoài trời hoặc nếu chạy trong xưởng sẽ nhiều bụi hơn. Quạt làm mát dầu Thuận Phát dùng động cơ IP55. Chữ số thứ nhất 5 nghĩa là máy chống bụi, bụi không lọt vào gây ra hỏng vận hành, giảm hiệu quả trao đổi nhiệt.

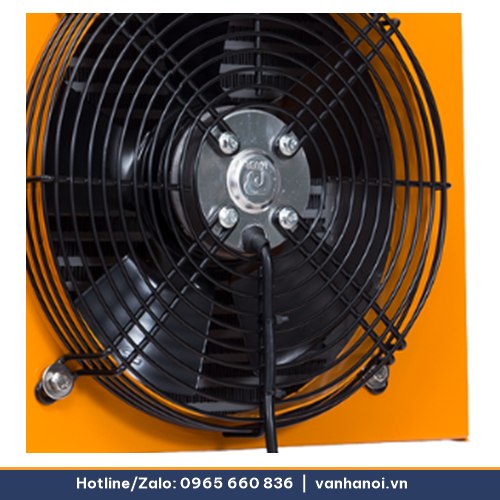

Động cơ quạt làm mát dầu có lưới che cánh quạt

Ngoài ra, mục 5.3 của tiêu chuẩn IEC 60034-5:2020 quy định yêu cầu bạn cần dùng cánh quạt ngoài vỏ có lưới che chống chạm.

IV. 6 bước lựa chọn và lắp quạt làm mát dầu thủy lực

Với mong muốn cung cấp một cẩm nang toàn diện cho bạn đọc, quy trình dưới đây giúp bạn mua đúng mã trong bảng giá quạt làm mát dầu thủy lực ngay từ đầu.

Bước 1: Tính lưu lượng cần mua

Bạn tra lưu lượng bơm trên nhãn hoặc tài liệu máy. Sau đó hãy lấy con số đó nhân với 1,2 - 1,35 để ra lưu lượng (lít) tối thiểu của quạt. Ví dụ bơm 80 lít/phút thì chọn AH1012T loại 100 lít/phút

Bước 2: Chọn điện áp theo nguồn có sẵn

Điện áp có nhiều mức như điện áp tại xưởng dùng điện 3 pha 380V, xe nâng, máy công trình dùng bản 12V hoặc 24V.

Bước 3: Kiểm tra nhãn trước khi lắp

Đối chiếu áp suất định mức của két với áp suất đường dầu hồi. Kiểm tra động cơ có ký hiệu IP và lưới che cánh quạt.

Bước 4: Lắp đường dầu và van bypass

Nối đường dầu hồi vào cửa IN, cửa OUT về bình dầu. Lắp thêm một van một chiều bypass song song với két, mở ở khoảng 2-3 bar.

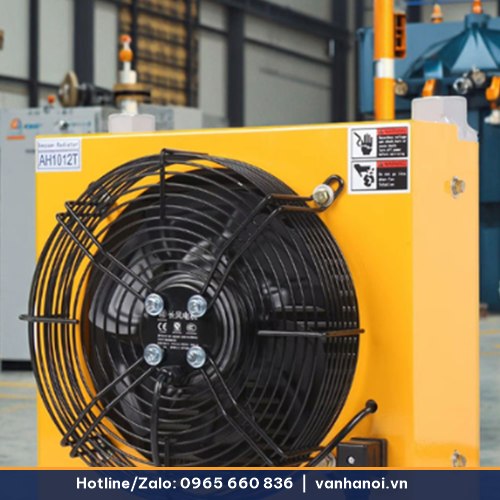

Quạt làm mát dầu thủy lực lắp trên trạm nguồn thủy lực

Van bypass giúp dầu đặc lúc khởi động lạnh đi thẳng về bình. Cách lắp này đáp ứng yêu cầu chống quá áp theo ISO 4413.

Bước 5: Đấu điện và chạy thử

Siết chặt ốc cổ cáp để giữ độ kín của động cơ. Bật nhấp để kiểm tra chiều quay, gió phải thổi xuyên qua két.

Bước 6: Đo nhiệt độ dầu

Cho máy chạy có tải 30-60 phút. Dùng súng đo nhiệt hồng ngoại đo dầu ở bình 5 phút một lần. Kết quả cần đạt là dầu ổn định khỏng 40-55 độ C.

Lưu ý an toàn: Không lắp van khóa ở cửa ra của két khi quạt đang chạy. Ngắt điện trước khi vệ sinh hay sửa quạt. Bạn nên giữ lại tài liệu đi kèm với quạt lúc nhận hàng để lắp theo hướng dẫn của nhà cung cấp (tiêu chuẩn ISO 4413).

V. 4 sai lầm thường gặp khi mua quạt làm mát dầu

Khi mua quạt làm mát, có 4 yếu tố quyết định giá cả là lưu lượng dầu, điện áp, áp suất chịu được và nhà bán. Tuy nhiên khi mua, bạn cần lưu ý những sai lầm mà mọi người thường mắc phải.

Sai lầm 1: Chọn quạt bằng hoặc nhỏ hơn lưu lượng bơm

Hành động sai này dẫn đến quạt chạy liên tục mà dầu vẫn nóng. Két còn chịu áp cao vì dầu đi không kịp. Bạn nên chọn quạt mới lớn hơn lưu lượng bơm 20-35%

Sai lầm 2: Lắp van khóa ở cửa ra của két

Nếu bạn lỡ đóng van này khi máy chạy, áp trong két sẽ tăng vọt. Két có thể bục và phun dầu nóng ra ngoài. Đường OUT phải đi thông về bình dầu.

Sai lầm 3: Bỏ qua van bypass

Vào thời điểm sáng sớm hoặc trời lạnh, dầu đặc khó đi qua khe két. Không có bypass, áp tăng có thể làm hở mối hàn. Dù vậy, lắp van một chiều bypass mở ở 2-3 bar là đủ.

Sai lầm 4: Không vệ sinh lá tản nhiệt

Bụi và dầu bám kín khe gió nên quạt quay mà không mát. Hiệu quả trao đổi nhiệt có thể giảm tới 70%. Do đó bạn hãy ngắt điện rồi thổi khí nén từ trong ra ngoài định kỳ.

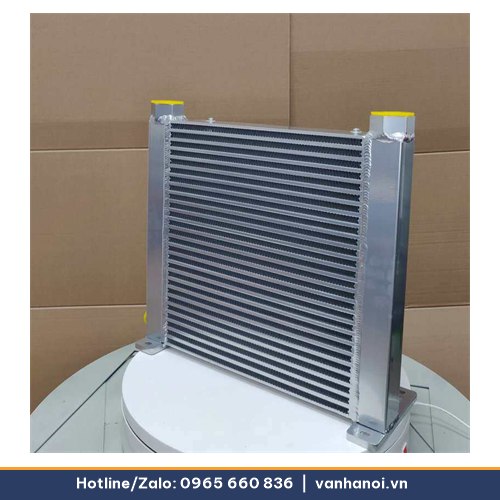

Lõi két nhôm tổ ong, nơi bụi dễ bám kín khe gió

Tổng kết lại cách lựa chọn quạt làm mát dầu thủy lực tại đơn vị uy tín: Bạn đừng chỉ so theo tên model. Hãy cân nhắc lưu lượng, điện áp, áp suất định mức và thời gian bảo hành.

Khi lựa chọn được quạt phù hợp, giữ dầu trong khoảng 40-55 độ C để phớt, bơm, và van bền hơn. Một chiếc quạt làm mát đúng cỡ, có van bypass, và được vệ sinh đều giúp trạm nguồn hoạt động hiệu quả, ổn định lâu dài, tiết kiệm chi phí tối đa.

Kỹ sư Thuận Phát với hơn 10 năm kinh nghiệm luôn đồng hành cùng khách hàng trong mọi dịch vụ kỹ thuật công nghiệp. Nếu bạn đã có lưu lượng bơm và điện áp xưởng, hãy gửi thông số này cho Thuận Phát qua hotline/zalo 0965 660 836 để được tư vấn mã quạt phù hợp và có báo giá nhanh.
