Lọc y KSPM

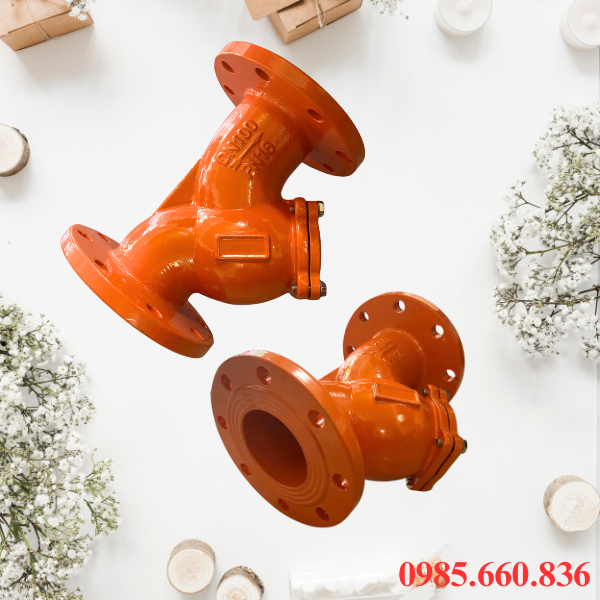

I. Lọc y KSPM là gì?

Lọc y KSPM thiết bị được sử dụng để loại bỏ các tạp chất rắn, cặn bẩn, mảnh vụn trong dòng chảy của chất lỏng hoặc khí, bảo vệ được các thiết bị như van, bơm, đồng hồ đo và đường ống dẫn khỏi tình trạng bị hư hỏng, tắc nghẽn. Được sản xuất theo tiêu chuẩn Châu Âu và có nguồn gốc từ Canada nên hãng KSPM được biết đến là dòng van với độ bền cao, khả năng chịu áp lực và nhiệt độ tốt, đáp ứng nhiều yêu cầu cao của hệ thống công nghiệp. Gọi là “Lọc Y” vì xuất phát điểm là hình dạng của lọc giống như hình chữ Y, bên trong là bộ phận lưới lọc được cấu tạo từ chất liệu inox, thép không gỉ cho phép tháo rời để vệ sinh và thay thế. Ứng dụng phổ biến trong hệ thống cấp thoát nước, ngành dầu khí, hóa chất, hệ thống điều hòa không khí, làm mát, dây chuyền sản xuất thực phẩm và đồ uống.

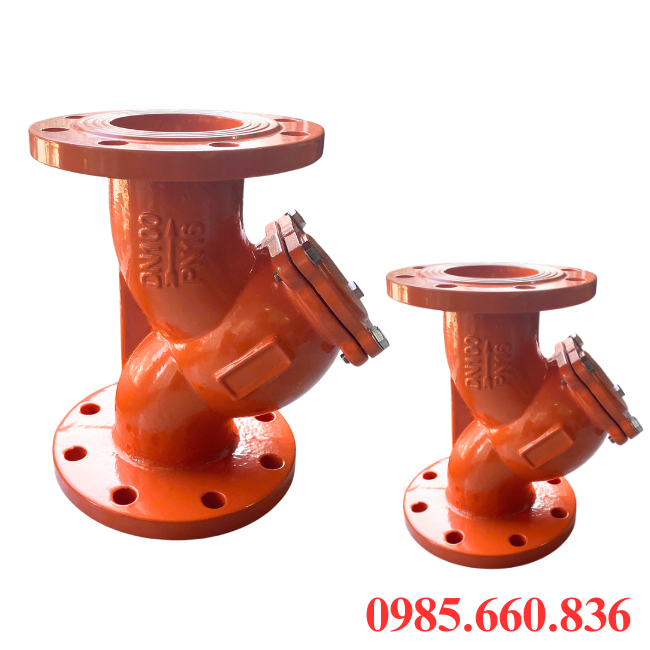

II. Thông số kỹ thuật lọc y KSPM

• Tên sản phẩm: Lọc y
• Kích cỡ van: DN15 – DN500
• Chất liệu thân: gang cầu, gang xám, thép carbon, inox 304, 316
• Chất liệu lưới lọc: Inox 304, 316
• Áp suất: PN10, PN16, PN25, PN40
• Kiểu kết nối: Mặt bích, nối ren
• Nhiệt độ: -10 – 220 độ C
• Độ lọc: 0.2 – 2 mm
• Thương hiệu: KSPM
• Xuất xứ: Canada, Châu Âu
• Ứng dụng: Nước sạch, dầu, khí, hóa chất loãng
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động của lọc y KSPM

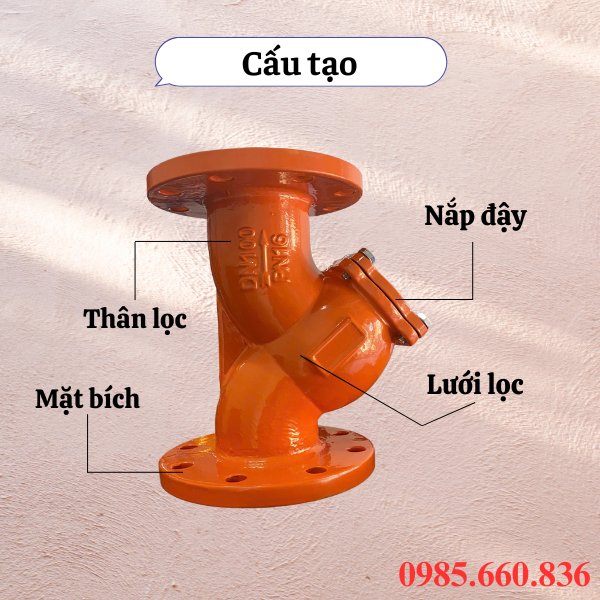

1. Cấu tạo của lọc y KSPM

Với cấu tạo theo kiểu được thiết kế đơn giản nhưng lại vô cùng chắc chắn, lọc y KSPM cấu tạo từ những bộ phận hính sau: Thân lọc, lưới lọc, nắp đậy, gioăng làm kín.

Thân lọc thiết kế dạng hình chữ Y đặc trưng cho phép dòng chảy đi xuống lưới lọc và ngăn những tạp chất lại. Cấu tạo từ chất liệu gang, thép carbon, inox 304 hoặc 316 tùy vào môi trường ứng dụng, trên thân có thể là dạng lắp bích hoặc nối ren để kết nối lọc với hệ thống đường ống.

Lưới lọc có thể tháo rời dể vệ sinh và thay thế dễ dàng, tùy vào từng ứng dụng nên độ lọc cũng đa dạng từ 0.2 – 2 mm. Là bộ phận chính ngắn lại những cặn bẩn rác, mảnh vụn của dòng chảy nên chất liệu cấu tạo thường sử dụng là inox 304, 316 giúp chống ăn mòn, chịu nhiệt tốt.

Nắp đậy dễ dàng tháo ra khi cần vệ sinh hoặc bảo dưỡng bảo trì lọc, được lắp dưới lọc y và giúp cố định lưới lọc, có thêm gioăng làm kín để hạn chế ngăn ngừa ngừa tình trạng rò rỉ lưu chất ra ngoài môi trường.

Gioăng làm kín bộ phận được đặt giữa thân lọc và nắp đậy giúp ngăn ngừa tình trạng rò rỉ, chất liệu cấu tọa hoàn toàn từ cao su EPDM, PTFE hoặc những chất liệu chịu được nhiệt, hóa chất.

2. Nguyên lý hoạt động lọc y KSPM

Lọc y KSPM hoạt động dựa trên nguyên tắc dòng chảy đi qua lưới lọc để giữ lại những tạp chất trước khi lưu thông qua hệ thống đường ống. Khi dòng chảy từ đường ống đi vào cửa của lọc đến đoạn chữ Y dòng chảy đi qua lưới lọc, những tạp chất, cặn bẩn, mảnh vụn sẽ bị ngăn chặn lại bên trong lưới lọc. dòng lưu chất sạch tiếp tục di chuyển đến cửa ra và đi vào hệ thống đường ống phía sau. Lượng cặn bẩn khi đã tích tụ nhiều, áp suất qua lọc sẽ bị giảm, lúc này cần tháo lắp đậy để vệ sinh hoặc thay lưới lọc để duy trì hiệu quả trong quá trình lọc. Điểm nổi bật trong nguyên lý hoạt động là lọc tạp chất ngay từ đầu nguồn để giúp bảo vệ được các thiết bị van, đường ống, đồng hồ, bơm, không bị hư hỏng hay tắc nghẽn.

> Xem thêm: Van lọc y

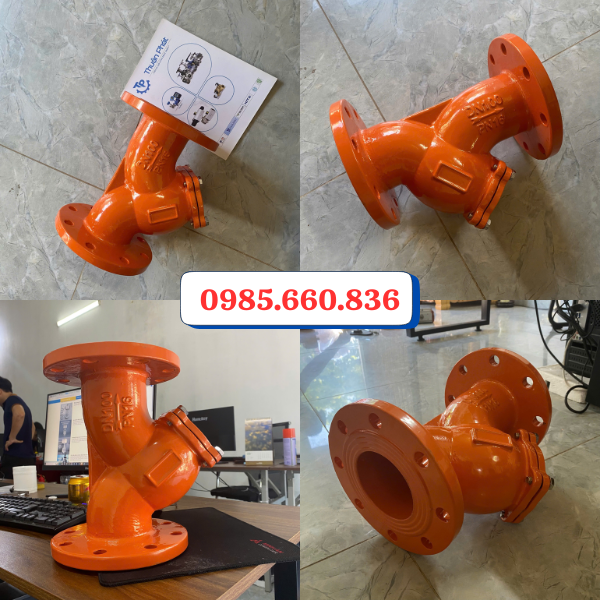

IV. Ưu điểm nổi bật của lọc y KSPM

• Hiệu quả lọc cao nhờ lọc y KSPM loại bỏ nhanh chóng các tạp chất, cặn bẩn của dòng chảy giúp hệ thống vận hành ổn định và kéo dài tuổi thọ của lọc.
• Cấu tạo dạng chữ Y nhỏ gọn, dễ lắp đặt trên nhiều vị trí của đường ống, lưới có thể tháo rời để vệ sinh hoặc thay thế nhanh chóng mà không cần tháo toàn bộ thiết bị.
• Chất liệu bền bỉ, đa dạng vì thân được cấu tạo từ gang, thép carbon, inox phù hợp cho nhiều môi trường ứng dụng như nước sạch, khí nén, hóa chất loãng, lưới thì làm bằng inox giúp chống ăn mòn và chịu nhiệt tốt.
• Hoạt động ổn định trong điều kiện áp suất lớn lên đến PN40 và nhiệt độ từ -10 – 220 độ C tùy vào chất liệu nên lọc có khả năng chịu áp lực tốt và nhiệt độ cao.
• Tiết kiệm chi phí vận hành, do có lưới lọc nên ngăn ngừa được tình trạng gây hỏng cho van , bơm, đồng hồ và hệ thống đường ống, giả tối đa chi phí sửa chưa, thay mới, tái sử dụng được lưới lọc nhiều lần.
• KSPM thương hiệu uy tín đến từ Canada và sản xuất theo tiêu chuẩn Châu Âu nên luôn đảm bảo được chất lượng, độ bền và hiệu quả lâu dài.

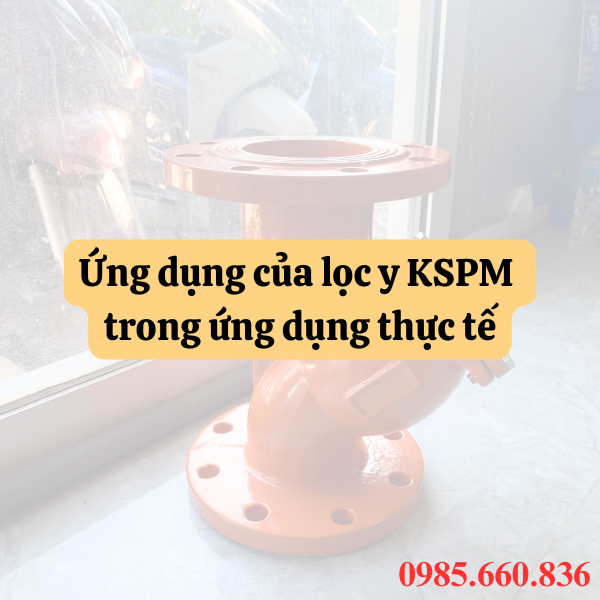

V. Ứng dụng của lọc y KSPM trong ứng dụng thực tế

Nhờ vào khả năng loại bỏ được tạp chất hiệu quả và độ bền cao, nên lọc y KSPM được sử dụng rộng rãi trong nhiều lĩnh vực của ngành công nghiệp và dân dụng cụ thể như:

• Hệ thống cấp thoát nước giúp lọc rác, cặn bẩn trong nước trước khi được cấp vào bơm hoặc van, giúp bảo vệ hệ thống đường ống và thiết bị đo lưu lượng, áp suất.
• Ngành dầu khí hóa chất giúp loại bỏ nhưng mảnh vụn kim loại, cặn trong dầu, hóa chất loãng, lọc y làm giảm đi nguy cơ bị tắc nghẽn và hư hỏng cho các van điều khiển, bơm định lượng.
• Hệ thống điều hòa, thông gió, làm mát để lọc những cặn bẩn trong nước tuần hoàn, dung dịch làm mát cho hệ thống đường ống hoạt động ổn định.
• Công nghiệp thực phẩm và đồ uống nhằm đảm bảo dòng nước hoặc nguyên liệu sạch, không chưa tạp chất, đáp ứng đủ tiêu chuẩn vệ sinh an toàn thực phẩm.
• Ngành công nghiệp, chế tạo sản xuất để bảo vệ máy móc, thiết bị gia công CNC, lò hơi, hệt hống thủy lực và khí nén tránh khỏi tác hại của tạp chất của dòng chảy.
• Hệ thống xử lý nước thải sử dụng để lọc rác thô và cặn lớn trước khi đưa nước vào giai đoạn xử lý chính, tăng hiệu quả cho toàn bộ quá trình diễn ra.

VI. Một số loại lọc y KSPM phổ biến hiện nay

1. Lọc y KSPM gang

Sản phẩm được cấu tạo từ gang xám hoặc gang cầu, bề mặt phủ sơn epoxy giúp chống ăn mòn, chuyên dùng để loại bỏ tạp chất trước khi cho phép dòng chảy lưu thông qua van, bơm, đồng hò đo áp suất.

Nổi bật với giá thành hợp lý, khả năng chịu áp lực tốt trong hệ thống cấp thoát nước, bảo vệ các thiết bị phía sau tốt, kéo dài tuổi thọ. Đa dạng kết nối tùy thoe kích thước có thể sử dụng nối ren hoặc lắp bích, kích thước DN15 – DN500, nhiệt độ dao động – 10 – 120 độ C.

Ứng dụng nhiều cho hệ thống cấp nước sạch, nước thải, điều hòa không khí, xử lý nước thải công nghiệp, công trình xây dựng, dân cư, nhà máy sản xuất.

2. Lọc Y KSPM thép carbon

Lọc y KSPM thép sản phẩm chuyên dùng cho hệ thống công nghiệp có yêu cầu chịu áp lực và nhiệt độ cao. Được cấu tạo từ thép carbon chất lượn cao giúp tăng kahr năng chống ăn mòn nhờ phủ lớp sơn epoxy, mạ kẽm hoặc sơn chống gỉ.

Ưu điểm nổi bật nhờ khả năng chịu áp lực và nhiệt độ cao, ít biến dạng, tuổi thọ lớn trong quá trình sử dụng, dùng cho những môi trường có tính ăn mòn nhẹ. Kết nối mặt bích theo tiêu chuẩn JIS, ANSI, kích thước DN15 – DN500, áp suất làm việc PN16 – PN40, nhiệt độ từ -10 – 220 độ C.

Ứng dụng vào ngành dầu khí, hóa chất, lọc dầu, hệt hống hơi nóng, lò hơi, nhà máy nhiệt điện, hệ thống thủy lực và khí nén, dây chuyền sản suất yêu cầu áp suất cao.

3. Lọc y KSPM inox 304, 316

Là dòng sản phẩm cao cấp, được cấu tọa hoàn toàn từ thép không gỉ với khả năng chống ăn mòn, chịu nhiệt, áp lực vượt trội, phù hợp ứng dụng vào những môi trường khắc nghiệt, yêu cầu tiêu chuẩn vệ sinh cao.

Với khả năng chống ăn mòn và oxy hóa cao, tuổi thọ lâu dài, dễ vệ sinh, đáp ứng tiêu chuẩn vệ sinh thực phẩm và dược phẩm. Hoạt động ổn định trong những mô trường có áp suất từ PN16 – PN25 và nhiệt độ cao lên đến 220 độ C. Phù hợp với những môi trường có tính ăn mòn mạnh, không yêu cầu câu về vệ sinh.

Sử dụng phổ biến với ngành thực phẩm, đồ uống, dược phẩm, hệ thống RO, nước tinh khiết, hóa chất, dầu khí, đóng tàu, ứng dụng trong môi trường nước biển, hóa chất ăn mòn.

4. Lọc y KSPM nối ren

Dòng van với kiểu kết nối bằng ren, phù hợp với những hệ thống dường ống nhỉ và áp suất trung bình, Sự lựa chọn lý tưởng cho những công trình dân dụng, thương mại, công nghiệp nhẹ nhờ kích thước nhỏ gọn, dễ lắp đặt, bảo dưỡng.

Lắp đặt nhanh chóng, không cần mặt bích và bulong nhờ vào kích thước nhỏ gọn, tiết kiệm không gian lắp đặt. Lưới dễ tháo rời để vệ sinh, giá cả hợp lý cho những hệ thống có quy mô nhỏ và vừa. Với nhiệt độ làm việc từ -10 – 180 độ C, áp suất làm việc dao động PN10 – PN25, chất liệu đa dạng, tự do lựa chọn như gang, đồng, thép carbon, inox.

Dùng trong hệ thống xử lý nước quy mô nhỏ, máy nước gia đình và thương mại, hệ thống cấp nước sinh hoạt và tòa nhà, ứng dụng công nghiệp nhẹ, khí nén, môi trường có áp suất trung bình.

5. Lọc y KSPM lắp bích

Lọc y KSPM mặt bích thiết kế dành cho hệ thống lớn, yêu cầu kết nối chắc chắn, sử dụng trong ngành công nghiệp nặng, hệ thống xử lý nước tập trung và đường ống áp lực cao. Với kiểu kết nối là mặt bích giúp việc thao tác lắp đặt, bảo dưỡng và thay thế thuận tiện hơn tại hệ thống lớn.

Kiểu kết nối mặt bích nhằm đảm bảo độ kín, độ bền cao, dễ dàng tháo rời toàn bộ thân để thay thế hoặc vệ sinh, phù hợp cho việc bảo trì định kỳ. Thích hợp sử dụng với hệ thống áp lực cao, môi trường làm việc khẵ nghiệt có nhiệt độ lên đến 220 độ C, áp suất PN16, PN25, PN40. Độ lọc dao động từu 0.2 – 5 mm với đủ tiêu chuẩn BS, ANSI, JIS, chất liệu đa dạng như gang cầu, thép carbon, inox 304, 316.

Ứng dụng tại nhà máu xử ly nước cấp, nước thải quy mô lớn, ngành dầu khí, hóa chất, hệ thống hơi, lò hơi, trạm bơm, hệ thống nước công nghiệp.

VII. Những lưu ý khi lắp đặt lọc y KSPM chính xác

• Trước khi lắp đặt lọc y KSPM cần kiểm tra mã, kích thước phù hợp với ứng dụng, hướng dòng chảy xem đã đúng với mũi tên hướng dẫn chưa. Kiểm tra lưới lọc để đảm bảo lưới sạch, không bị méo, gioăng và bulong đủ số lượng, đúng chủng loại.
• Đặt phần chứa cặn của lọc hướng xuống để dễ vệ sinh, đường ống nằm ngang nên đặt lưới dưới để cặn lắng vào lắp xả. Đường ống đứng nếu lưu chất chảy lên cần ưu tiên vị trí dễ tháo lắp, không lắp lọc ở đoạn cong, gấp khúc, tránh vùng xoáy làm giảm hiệu suất.
• Kết nổi theo tiêu chuẩn mặt bích, siết bulong đều, không siết chặt gây méo mặt bích, đừng siết lỏng tránh rò rỉ. Chọn gioăng phù hợp với môi trường ứng dụng như EPDM, PTFE,… chịu nhiệt và hóa chất tốt.
• Chú ý áp suất, sự an toàn khi bảo trì, nên tắt hết nguồn và xả áp khi mở nắp, không mở lắp khi còn áp. Nên dùng gang tay chịu được hóa chất, kính bảo hộ, đồ bảo hộ nếu lọc ở môi trường hóa chất, nhiệt cao.
• Kiểm soát tổn thất áp suất để lựa chọn được kích thước phù hợp trong mức cho phép của hệ thống. Lắp đặt đồng hồ chênh áp nếu cần giám sát mức độ bẩn để biết vệ sinh khi chênh lệch.
• Hướng mở, không gian để thao tác cần đảm bảo khoảng trống đủ để tháo nắp và rút lưới ra khi vệ sinh, nếu thiếu không gia sẽ gây cản trở thao tác làm việc.
• Lên lịch kiểm tra, vệ sinh định kỳ dựa vào lưu lượng và chất lượng nguồn của dòng chảy, thay thế phụ kiện khi phát hiện có tình trạng hư hỏng.
• Lưu ý môi trường ứng dụng, môi trường nước nhiều cát bùn nên dùng lưới có mắt lớn hơn, thực phẩm và dược phẩm dùng lưới inox, gioăng phù hợp tiêu chuẩn vệ sinh, hóa chất ăn mòn ưu tiên dòng inox 316 hoặc những chất liệu chuyên dùng.

VIII. Mua van lọc y KSPM chính hãng, chất lượng tại Thuận Phát

Thuận Phát – Đơn vị phân phối và nhập khẩu chính hãng, lọc y KSPM với đầy đủ chứng nhận CO~CQ, nguồn gốc xuất xứ rõ ràng, đảm bảo. Chúng tôi cam két mang đến cho quý khách hàng những sản phẩm đạt tiêu chuẩn về độ bền, khả năng hoạt động hiệu quả ở mọi ứng dụng, giá thành cạnh tranh, minh bạch. Thuật Phát Valve với nhiều năm kinh nghiệm trong ngành, chúng tôi không chỉ mang đến sản phẩm với đa dạng về kích thước, chất liệu mà còn đảm bảo về chất lượng, hỗ trợ tư vấn tận tâm, nhiệt tình, đưa ra sự lựa chọn phù hợp với ứng dụng của từng hệ thống. Bảo hành lên đến 12 tháng, hỗ trợ giao hàng tận nơi, tư vấn kỹ thuật miễn phí, ưu đãi tốt, giá cả minh bạch. Chúng tôi luôn đặt tâm mình vào từng sản phẩm khi gửi đến quý khách hàng, mọi thắc mắc và thông tin chi tiết vui lòng liên hệ Hotline 0985.660.836 để được giải đáp nhanh chóng, báo giá chi tiết, đưa ra sự lựa chọn phù hợp nhất.

Tham khảo: Y lọc thép GL41W-40C

Hotline liên hệ đặt hàng: 0985.660.836
