Cách lựa chọn kích thủy lực - 7 bước theo tiêu chuẩn OSHA và ASME

Theo các nghiên cứu của NHTSA thống kê tại Mỹ, mỗi năm có đến 4822 ca cấp cứu vì sự cố kích nâng kích thủy lực. Theo đó nguyên nhân do vật nâng trượt hoặc rơi khỏi kích, hoặc do kích sập, mất áp khi đang giữ tải.

Cách lựa chọn kích thủy lực ngày càng quan trọng để làm hạn chế thương tích trong quá trình vận hành. Các yếu tố cần xác định rõ là tải trọng, chiều cao thu gọn, hành trình piston, kiểu kích và bộ bơm đi kèm.

Bài viết giúp bạn lựa chọn kích thủy lực một cách dễ dàng nhanh chóng qua 7 bước theo tiêu chuẩn, đảm bảo kích vừa vị trí, đủ tải và an toàn.

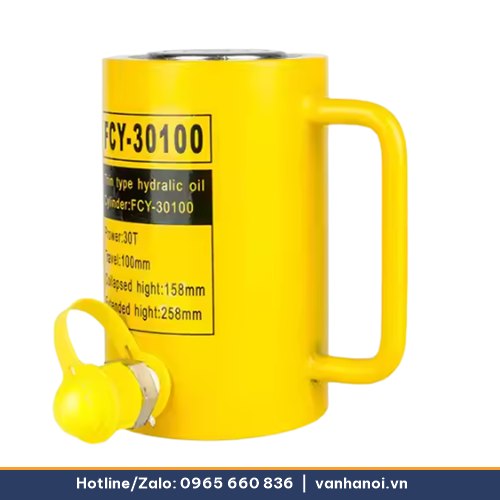

Bắt đầu từ thông số trên nhãn kích để lựa chọn

I. Kích thủy lực là gì? Có những loại nào?

Kích thủy lực là thiết bị nâng dùng dầu để truyền lực dựa vào định luật Pascal. Theo đó, lực bơm nhỏ dùng tay sẽ nhân lên nhiều lần thành lực nâng lớn ở piston.

Bảng so sánh 6 nhóm kích thủy lực theo kiểu dáng:

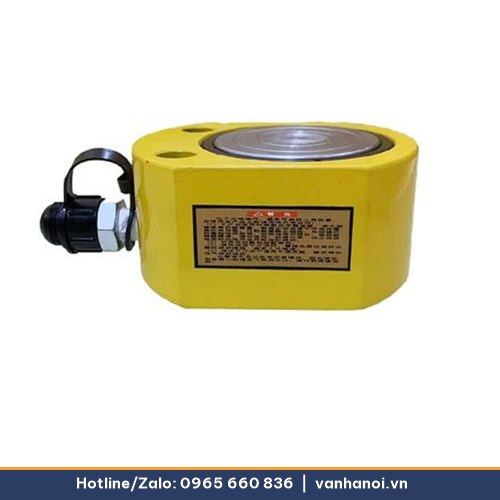

Kích thủy lực siêu mỏng hợp với vị trí có khoảng hở nhỏ

II. Quy tắc 80% trong cách lựa chọn kích thủy lực

Hãng thủy lực Enerpac (Mỹ) cho biết: Tải và hành trình in trên kích thủy lực là giới hạn an toàn tối đa. Khi đó, trong hoạt động thực tế tốt nhất là chỉ dùng 80% các thông số này.

Công thức tính toán: Tải kích cần chọn = khối lượng vật nâng : 0,8

Ví dụ, với vật nặng 8 tấn: ta lấy 8: 0,8 = 10 tấn, khi đó bạn cần chọn kích từ 10 tấn trở lên.

Với vật nặng 12 tấn nâng bằng 2 kích, cách tính là chia đều tải, mỗi kích chịu 6 tấn. Ta lấy 6: 0,8 = 7,5 tấn, cần chọn 2 kích 10 tấn để đảm bảo an toàn khi vận hành.

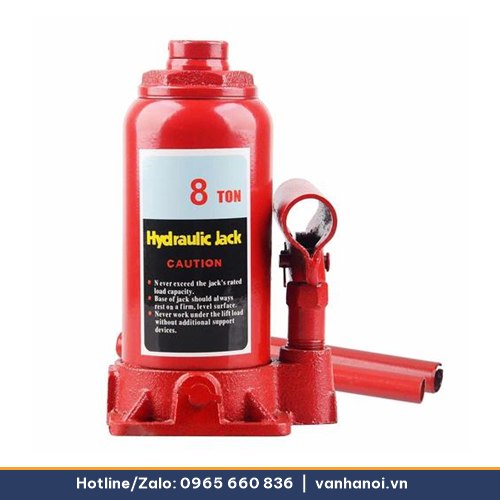

Cách chọn kích thủy lực con đội: đọc tải định mức in trên nhãn

III. Cách lựa chọn kích thủy lực theo 7 bước

Dữ liệu cấp cứu của NHTSA từ ngày 01/11/1994 đến ngày 31/10/1995 cho thấy kích thủy lực gây ra 39% ca chấn thương ở bàn tay, cổ tay, ngón tay, 15% bị gãy xương, 5% (223 người) phải cắt cụt chi.

Đứng trước những con số kinh khủng này, bạn cần lựa chọn kích thủy lực đúng. 7 bước sau đây sẽ giúp bạn lựa chọn đúng, vận hành kích an toàn và hiệu quả.

Bước 1: Tính tải trọng theo quy tắc 80%

Chuẩn bị: Tính khối lượng vật nâng, khối lượng gá đi kèm, vị trí trọng tâm.

Thao tác: Lấy tổng khối lượng chia 0,8. Nếu nâng nhiều điểm, bạn hãy xét điểm chịu tải nặng nhất.

Kết quả: Chốt tải và đối chiếu với nhãn tải trên thân kích.

Bước 2: Đo khoảng hở đặt kích

Chuẩn bị: Thước cuộn hoặc thước kẹp, đèn soi gầm

Thao tác: Đo khoảng cách nhỏ nhất từ mặt nền đến điểm nâng.

Kết quả: Yêu cầu cần đạt được là chiều cao thu gọn của kích phải nhỏ hơn khe hở. Khe dưới 100 mm thì bạn cần chọn kích lùn.

Bước 3: Tính hành trình và kiểm tra cữ chặn

Chuẩn bị: Độ cao cần nâng, bảng thông số kích của nhà sản xuất

Thao tác: Áp dụng công thức chiều cao vươn tối đa = chiều cao thu gọn + hành trình. Kiểm tra kích có cữ chặn cứng theo OSHA 1926.305

Kết quả: Kích nâng đủ cao mà chỉ dùng khoảng 80% hành trình.

Bước 4. Chọn kiểu kích theo công việc

Chuẩn bị: Sơ đồ vị trí, hướng lực cần tác động, thời gian giữ tải

Thao tác: Đối chiếu với bảng so sánh ở trên. Gầm thấp cần chọn kích lùn, máy sát nền cần chọn kích móc. Cần đứng xa chọn kích rời bơm, giữ tải lâu chọn kích có đai ốc hãm.

Kết quả: Kiểu kích hợp với không gian và cách thao tác tại hiện trường.

Bước 5: Đồng bộ bơm, ống dầu và khớp nối

Đối với kích rời bơm:

Chuẩn bị: Thông số xi lanh, bơm, ống dầu, đồng hồ áp, loại dầu

Thao tác: Áp suất của bơm và xi lanh phải bằng nhau, phổ biến là 700 bar. Dung tích dầu phải đủ đầy hết hành trình.

Kết quả: Hệ kín, kim đồng hồ áp báo đúng, không rò dầu.

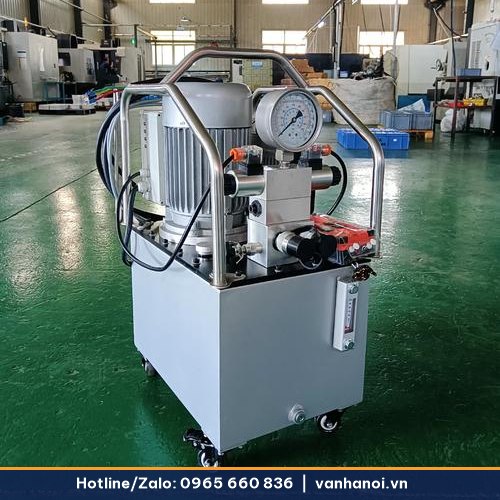

Bơm điện thủy lực có đồng hồ áp, dùng cho kích rời bơm

Bước 6: Kê đế và căn tâm tải

Chuẩn bị: Tấm kê đế bằng thép hoặc gỗ phẳng, miếng gỗ lót đầu kích

Thao tác: Kê chèn đế kích nếu nền không chắc. Đặt miếng gỗ giữa đầu kích và tải nếu đầu kích kim loại có nguy cơ trượt.

Kết quả: Toàn bộ mặt đỉnh kích tiếp xúc tải, hướng nâng trùng hướng ty piston.

Bước 7: Nâng từ từ, kê đỡ ngay và lập lịch kiểm tra

Chuẩn bị: Chân kê hoặc giá đỡ

Thao tác: Nâng chậm, nâng xong phải kê đỡ tải ngay

Kết quả: tải nằm trên giá đỡ cơ khí. Kích ghi lịch kiểm tra ít nhất 6 tháng/lần.

Chú ý: Theo khuyến cáo, không bao giờ đặt phần cơ thể nào dưới vật, chỉ được giữ bằng kích. Hãy kê tải lên giá đỡ chắc chắn trước.

Ngoài ra, bạn cần tuân thủ:

• Không nối dài tay bơm, không chỉnh van an toàn đã cài sẵn từ nhà máy.

Chọn đúng kích để bảo vệ người và máy bằng cách khớp cả tải trọng, khe hở, hành trình, kiểu kích và bộ bơm. Với cách lựa chọn kích thủy lực trên, kích chạy bền hơn và mang đến sự an toàn cho người vận hành.

Bạn đang tìm kiếm kích thủy lực chất lượng tốt nhất, hãy gửi khối lượng vật nâng  và khe hở đặt kích cho Thuận Phát qua hotline/zalo 0965 660 836. Đội ngũ kỹ thuật viên có ít nhất 10 năm kinh nghiệm sẽ gợi ý mẫu kích, bơm và phụ kiện phù hợp.
