Cuộn coil cấp điện liên tục 5–6 giờ có thể nóng đến mức hỏng. Khi đó cả tuyến ống phải dừng chờ thay van. Phần lớn sự cố như vậy bắt nguồn từ khâu chọn van, không phải do van kém.

Van điện từ (solenoid valve) là van tự động đóng mở dòng lưu chất nhờ lực từ của cuộn coil. Van chỉ có hai trạng thái đóng và mở, chuyển đổi trong khoảng 0,5–1 giây. Vì vậy, van phù hợp với điểm cần cắt hoặc cấp lưu chất theo tín hiệu tủ điện.

Bài viết dưới đây giúp kỹ sư M&E và bộ phận mua hàng chọn đúng van ngay lần đầu. Bài có bảng chọn vật liệu theo môi chất và bảng so sánh với van điều khiển điện. Cuối bài là quy trình 6 bước lắp đặt và danh sách thông tin cần gửi khi hỏi giá.

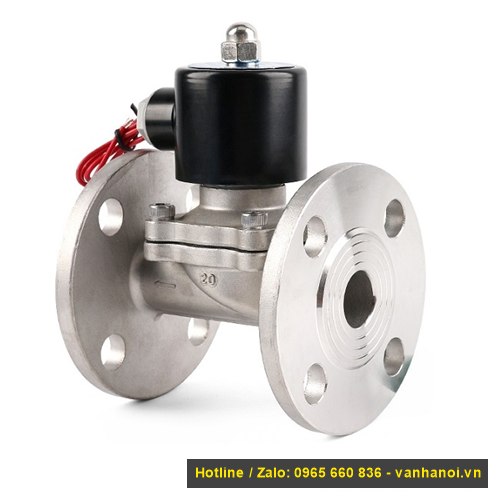

Van điện từ inox mặt bích dùng cho đường ống công nghiệp

1. Van điện từ là gì và hoạt động thế nào?

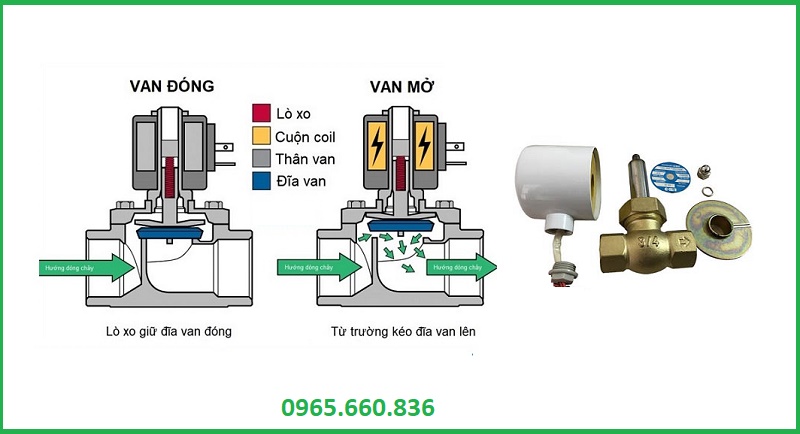

Đây là thiết bị dùng điện để điều khiển đóng mở, không cần người vặn tay. Khi cấp điện, cuộn coil sinh từ trường hút lõi van lên, cửa van đổi trạng thái. Khi ngắt điện, lò xo đẩy lõi về vị trí ban đầu.

Van điện từ cấu tạo gồm 5 bộ phận chính

• Thân van: đồng thau, đồng đúc, inox 304, inox 316, gang cầu, gang dẻo hoặc nhựa UPVC, PVC, CPVC.
• Cuộn coil: dây đồng quấn trong vỏ nhựa đúc hoặc vỏ thép, nhận điện và sinh từ trường.
• Lõi van (piston): chi tiết bằng kim loại dẫn từ, di chuyển lên xuống trong ống dẫn.
• Lò xo: đưa lõi van về trạng thái mặc định khi mất điện.
• Gioăng và màng van: cao su EPDM, NBR, Viton hoặc PTFE (Teflon), làm kín cửa van.

Trong 5 bộ phận trên, cuộn coil và gioăng là hai chi tiết quyết định tuổi thọ van. Coil hỏng thường do cấp sai điện hoặc cấp điện quá lâu. Gioăng hỏng thường do chọn sai vật liệu so với môi chất.

Van điện từ dùng ở đâu?

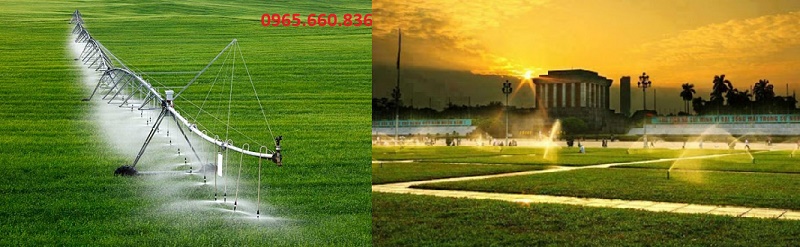

• Hệ thống cấp nước sạch, xử lý nước thải, tưới tự động.
• Đường khí nén, hơi nóng trong nhà máy.
• Hệ thống phòng cháy chữa cháy.
• Đường ống hóa chất, dung dịch.
• Nhà máy thực phẩm, dược phẩm, rượu bia.

Van không dùng cho môi chất lẫn đá sỏi, chất thải cỡ lớn hoặc chất kết dính. Cửa van nhỏ nên các chất này dễ làm kẹt lõi, khiến van đóng không kín.

2. Phân loại van điện từ theo 6 cách kỹ sư cần biết

Mỗi cách phân loại trả lời một câu hỏi khi chọn van. Bạn nên xác định đủ 6 tiêu chí dưới đây trước khi lên danh sách vật tư.

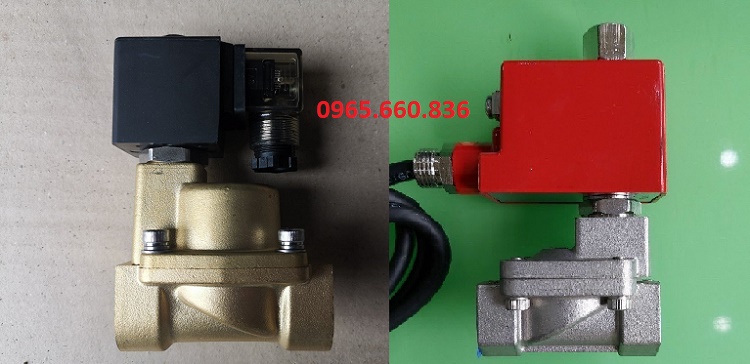

2.1 Van điện từ thường đóng (NC) và thường mở (NO)

Van thường đóng luôn đóng khi chưa có điện, cấp điện thì mở. Van thường mở thì ngược lại. Loại thường đóng được dùng phổ biến hơn, vì khi mất điện đột ngột van tự cắt dòng chảy.

Quy tắc chọn đơn giản là xem van ở trạng thái nào lâu hơn. Nếu van phải mở nhiều giờ liền, bạn nên chọn loại thường mở. Khi đó coil chỉ nhận điện trong lúc cần đóng van.

2.2 Tác động trực tiếp và tác động gián tiếp

Van tác động trực tiếp dùng lực coil nhấc thẳng lõi van. Nhờ vậy, van vẫn mở được khi áp suất rất thấp hoặc bằng 0. Van gián tiếp dùng thêm áp lực dòng chảy để nâng màng, phù hợp với lưu lượng lớn.

Nhiều model van gián tiếp ghi áp làm việc tối thiểu từ 0,2 bar hoặc 0,5 bar. Do đó, hệ tự chảy từ bồn mái hoặc đường xả không áp nên dùng van trực tiếp.

2.3 Theo vật liệu thân van

• Thân đồng: phổ biến ở cỡ nhỏ DN8–DN50, dùng cho nước sạch, khí nén, nhiệt độ dưới 80°C.

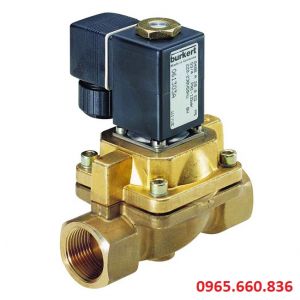

• Thân inox 304, 316: chịu ăn mòn và nhiệt cao, có dòng chịu đến 180°C, dùng cho hơi, hóa chất, thực phẩm.
• Thân gang: dùng cho đường ống lớn nối bích DN50–DN200, thường gặp ở cấp nước tòa nhà.
• Thân nhựa UPVC, PVC, CPVC: nhẹ, chịu hóa chất, dùng cho nước thải, axit hoặc kiềm loãng.

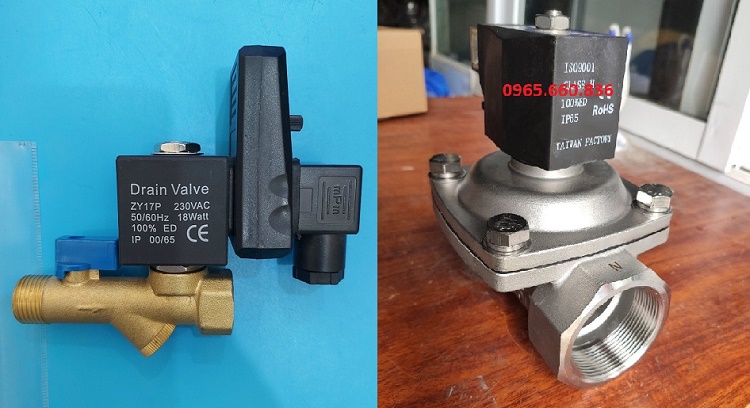

2.4 Theo điện áp cuộn coil

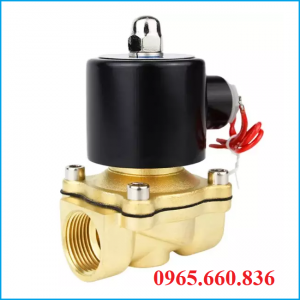

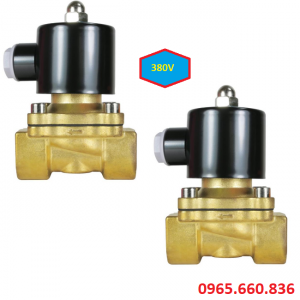

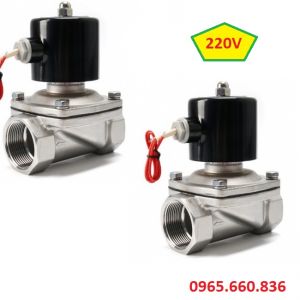

Coil có các mức điện áp 12V, 24V, 110V, 220V và 380V. Điện một chiều 12V DC, 24V DC an toàn hơn ở chỗ ẩm ướt và hợp với tủ PLC. Điện 220V AC phổ biến trong nhà máy vì đấu thẳng vào nguồn lưới.

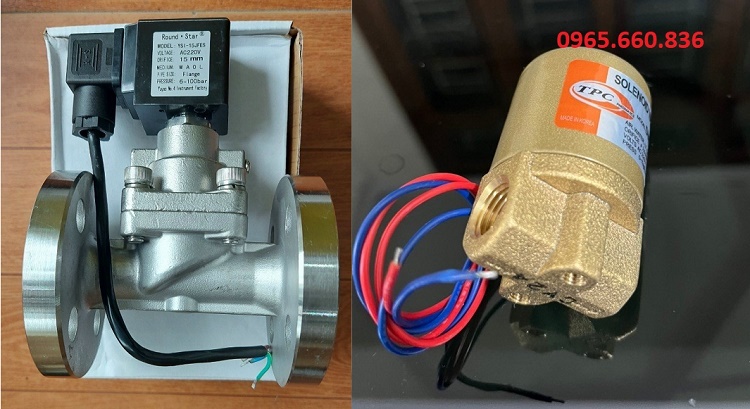

2.5 Theo kiểu kết nối

Van nối ren dùng cho cỡ DN8–DN50, lắp nhanh và chi phí thấp. Van mặt bích dùng cho cỡ DN50–DN200, khoan lỗ theo tiêu chuẩn JIS, BS hoặc ANSI.

2.6 Theo môi chất và môi trường lắp đặt

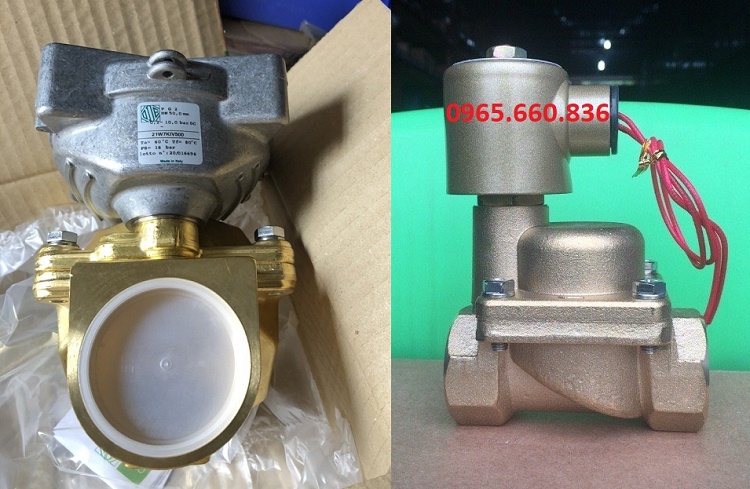

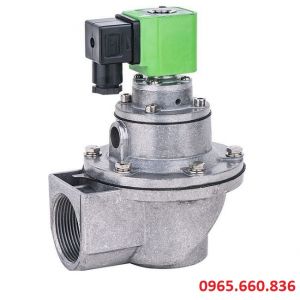

Ngoài van nước, khí nén, hơi, còn có dòng chống cháy nổ, giũ bụi và dòng cho Chiller. Khu vực ẩm hoặc ngoài trời cần coil đạt cấp bảo vệ IP65, một số dòng đạt IP67. IP65 nghĩa là coil kín bụi và chịu được tia nước phun.

3. Bảng lựa chọn vật liệu thân và gioăng theo môi chất

Môi chất quyết định vật liệu thân và gioăng, nên đây là bước dễ sai nhất khi lựa chọn van điện từ. Bảng dưới đây tóm tắt cách chọn cho 6 môi chất hay gặp ở công trình.

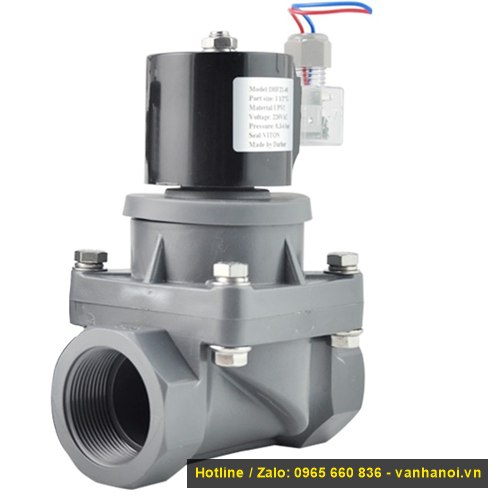

Ví dụ, van nhựa trong ảnh dưới đây có thân UPVC và gioăng Viton. Van dùng cổng ren 1 1/2 inch và coil 220V AC. Cấu hình này phù hợp với đường dung dịch hóa chất loãng trong xưởng xử lý nước.

Van điện từ nhựa UPVC gioăng Viton cho đường hóa chất

4. Thông số kỹ thuật van điện từ Thuận Phát đang cung cấp

Bảng dưới đây là dải thông số các dòng van đang có tại kho Thuận Phát. Mỗi model có giới hạn riêng, vì vậy bạn nên đối chiếu catalogue trước khi chốt mã.

PN16 nghĩa là van chịu được áp làm việc 16 bar. Khi chọn van bích, bạn cần khớp cả cấp áp và tiêu chuẩn bích với mặt bích trên ống. Mỗi tiêu chuẩn JIS, BS, ANSI có cách bố trí lỗ bu lông riêng, nên cần đối chiếu kỹ.

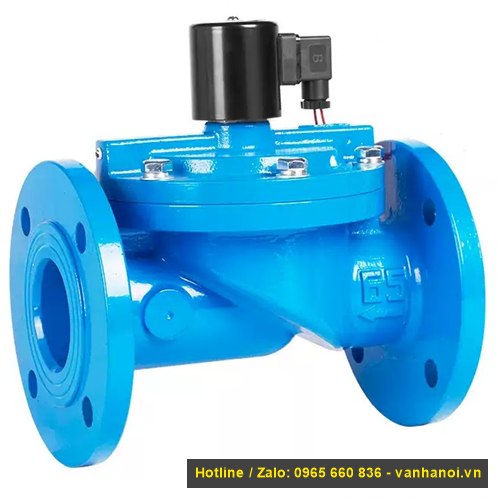

Van điện từ gang mặt bích cho đường ống cấp nước cỡ lớn

5. Van điện từ khác gì van điều khiển điện và van khí nén?

Van điện từ đóng mở nhanh, nhưng chủ yếu dùng cho đường ống nhỏ. Van điều khiển điện và khí nén đáp ứng tới cỡ DN600, nên phù hợp với đường ống lớn.

Khác biệt lớn nhất nằm ở điện năng và trạng thái khi mất điện. Loại van này tốn điện suốt lúc giữ trạng thái, mất điện thì về mặc định. Van điều khiển điện chỉ tốn điện lúc motor quay, mất điện thì giữ nguyên vị trí.

Nhà máy có sẵn khí nén thì van điều khiển khí nén phù hợp cho cỡ lớn. Trong tủ điều khiển, van điện từ khí nén chia khí cho từng bộ chấp hành. Bộ chấp hành là bộ phận dùng khí để xoay van lớn.

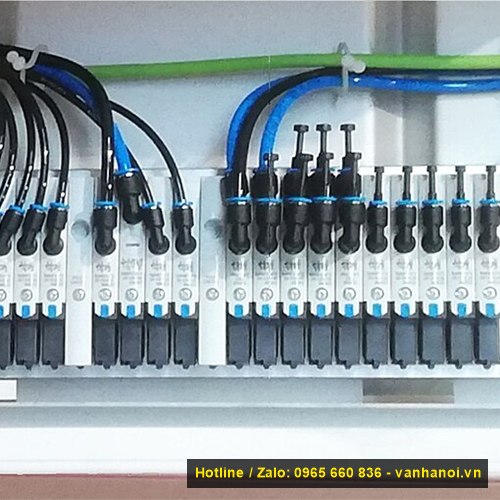

Dàn van điện từ khí nén lắp trong tủ điều khiển nhà máy

6. Quy trình 6 bước chọn và lắp đặt van điện từ cho công trình

Quy trình dưới đây đi từ khảo sát tuyến ống đến chạy thử nghiệm thu. Làm đủ 6 bước sau giúp hạn chế gần hết lỗi cháy coil, kẹt van và rò rỉ.

Bước 1: Xác định môi chất, nhiệt độ và áp suất

Bạn cần ghi rõ loại môi chất, nhiệt độ cao nhất và áp làm việc thực tế của tuyến ống. Từ đó tra bảng vật liệu ở trên để chọn thân và gioăng. Áp dưới 0,5 bar hoặc hệ tự chảy thì chọn van tác động trực tiếp.

Bước 2: Chọn thường đóng hay thường mở, cỡ van và kiểu nối

Kỹ sư nên xem sơ đồ nguyên lý để biết van cần ở trạng thái nào khi mất điện. Cỡ DN8–DN50 dùng nối ren, cỡ DN50–DN200 dùng mặt bích đúng tiêu chuẩn bích của tuyến ống.

Bước 3: Chọn điện áp coil và cấp bảo vệ

Điện áp coil phải trùng với điện áp ra từ tủ điều khiển, kể cả loại AC hay DC. Chỗ lắp ẩm, hầm bơm hoặc ngoài trời nên dùng coil IP65 trở lên. Van ngoài trời cần có mái che để tránh nắng chiếu trực tiếp.

Bước 4: Vệ sinh đường ống và lắp lọc Y

Trước khi lắp van, bạn cần xả sạch mạt kim loại, cát và xỉ hàn trong ống. Sau đó lắp một van lọc Y cùng cỡ ngay phía trước van để chặn cặn bẩn.

Bước 5: Lắp đúng chiều và đúng tư thế

• Lắp theo đúng chiều mũi tên dòng chảy trên thân van.
• Đặt van ở tư thế đứng, cuộn coil hướng lên trên, không lắp úp ngược hoặc nằm ngang.
• Van mặt bích: siết bu lông chéo và đều tay để gioăng không bị lệch.
• Đấu dây chắc chắn, giữ đệm cao su chống nước ở đầu nối coil.
• Chọn chỗ lắp khô ráo, thoáng khí để coil tản nhiệt.

Bước 6: Chạy thử và nghiệm thu

Kỹ thuật viên cấp và ngắt điện liên tục 3–5 lần để kiểm tra van đóng mở dứt khoát. Sau đó kiểm tra rò rỉ ở thân van, mối ren, mặt bích và độ nóng của coil. Hồ sơ nghiệm thu nên có biên bản chạy thử, CO/CQ và phiếu bảo hành.

7. 5 sai lầm thường gặp khiến van điện từ nhanh hỏng

Các lỗi dưới đây đều có thể tránh được ngay từ khâu chọn và lắp van. Mỗi lỗi đi kèm cách khắc phục để đội thi công áp dụng.

Cấp điện cho coil liên tục quá lâu

Các hãng khuyến cáo không cho van làm việc liên tục quá 2 giờ, cần nghỉ khoảng 10–15 phút. Van phải mở suốt ca làm việc thì nên đổi sang loại thường mở hoặc cài timer.

Cấp sai điện áp coil

Cấp nguồn 220V vào coil 24V là nguyên nhân cháy coil hay gặp ở công trường. Trước khi đấu dây, kỹ thuật viên cần đọc nhãn coil và đo điện áp tại tủ.

Dùng van gián tiếp cho hệ áp thấp

Van gián tiếp cần áp lực dòng chảy để nâng màng van. Hệ tự chảy từ bồn mái thường không đủ áp, nên van không mở. Trường hợp này cần thay bằng van tác động trực tiếp.

Lắp ngược chiều hoặc úp ngược coil

Van lắp ngược mũi tên dòng chảy sẽ đóng không kín hoặc không mở. Coil úp xuống dưới dễ đọng nước và làm lõi van kẹt, vì vậy van luôn cần đặt đứng.

Chọn gioăng không chịu được nhiệt hoặc hóa chất

Gioăng NBR dùng cho đường hơi 180°C sẽ nhanh rách màng và gây rò rỉ. Với hơi và hóa chất, bạn nên chọn gioăng PTFE hoặc Viton đúng theo bảng vật liệu.

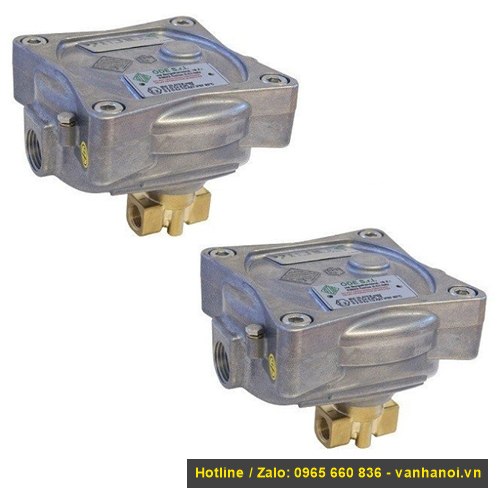

Van điện từ chống cháy nổ dùng cho đường gas công nghiệp

Lưu ý an toàn khi thi công và bảo trì

• Ngắt điện điều khiển và xả hết áp trong ống trước khi tháo van.
• Không chạm tay vào coil đang vận hành vì coil luôn nóng khi giữ điện.
• Kiểm tra, vệ sinh lõi van và màng van theo định kỳ để giữ van đóng kín.

8. Thông tin cần gửi khi hỏi giá van điện từ

Thuận Phát báo giá theo số lượng và thông số cụ thể của từng công trình. Bạn gửi đủ 8 thông tin dưới đây, kỹ sư sẽ chọn đúng mã ngay từ lần báo giá đầu.

Bảng này cũng là danh sách kiểm tra khi duyệt vật tư. Nếu thiếu một dòng, van giao về rất dễ phải đổi lại.
