Van điện từ khí nén là gì?

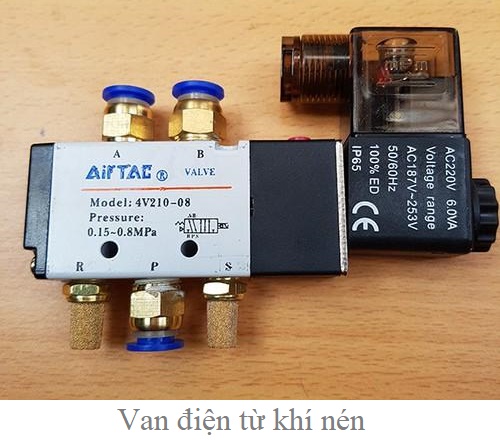

I. Van điện từ khí nén là gì?

Van điện từ khí nén theo tên tiếng anh là Solenoid Valve đây là một dạng thiết bị lắp vào hệ thống điều khiển khí nén. Van điện từ khí nén còn được gọi là van đảo chiều có tác dụng đóng mở mục đích dẩn khí nén để điều chỉnh hướng của khí nén thông qua tác động của cuôn coil sinh ra từ trường giúp cho quá trình đóng mở hiệu quả hơn.

Hiện nay dòng van điện từ khí nén được sử dụng khác nhiều ở các loại máy bơm, máy khí nén, bộ truyền động khí nén, chúng giúp cho quá trình điều khiển các thiết bị được nhanh tróng và hiệu quả hơn.

II. Thông số kỹ thuật van điện từ khí nén

• Kích cỡ: DN10, DN15, DN20
• Chất liệu vỏ: hợp kim nhôm, nhựa, đồng, kẽm
• Phạm vi vận hành: 0.2 ~ 0.8 Mpa
• Dải điện có áp sẵn: 10%
• Công xuất tiêu thụ: AC = 4.8 / 4.4VA, 6 / 4.9VA, DC = 2W
• Kết nối: ren trong
• Trọng lượng: 210g – 340g
• Lớp cách nhiệt: F
• Xuất xứ: Đài Loan
• Bảo hành: 12 tháng

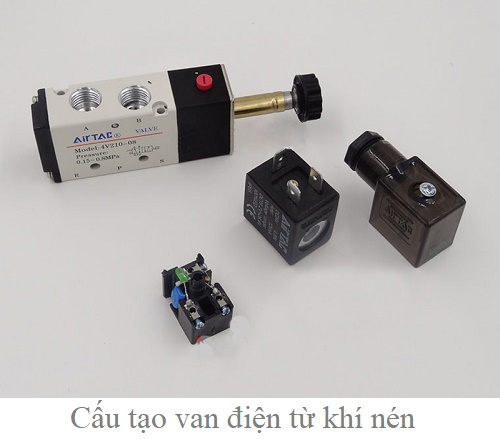

III. Cấu tạo chi tiết van điện từ khí nén

Van điện từ khí nén có cấu tạo gồm nhiều các bộ phận khác nhau như: Vị trí, số cửa, cuộn coil

3.1. Van điện từ khí nén 2/2

Van điện từ khí nén 2/2 thuộc vào kiểu chế tạo có 2 cổng đó là một cổng vào và một cổng ra. Phần thân van điện từ được chế tạo từ chất liệu inox, nhựa, hợp kim nhôm. Kết nối theo dạng ren trong.

3.2. Van điện từ khi nén 3/2

Van điện từ khí nén 3/2 là dạng van được thiết kế với 3 cổng gồm có một cổng vào và hai cổng ra. Chất liệu thân van từ hợp kim nhôm, nhựa, phần kết nối thiết kế các chân ren nhằm mục đích kết nối nhanh với dây khí nén.

3.3. Van điện từ khí nén 4/2

Van điện từ khí nén 4/2 thộc dòng van kết nối với 4 cổng bao gồm 1 cổng vào 2 cổng ra và 1 cổng xả khí nhanh. Chất liệu van được chế tạo với lớp vỏ được làm từ nhôm đúc, phần đầu coil điện thiết kế từ nhựa và đầu nối dạng ren.

3.4. Van điện từ khí nén 5/2

Van điện từ khí nén 5/2 có lối thiết kế với 5 cổng chúng được chia làm 1 cổng vào, 2 cổng ra và cuối cùng là hai cổng xả khí nhanh, chất liệu chế tạo củng như các dòng van điện từ khác với vỏ nhôm đúc và coi điện nhựa.

3.5. Van điện từ khí nén 5/3

Van điện từ khí nén 5/3 là dạng van được thiết kế với 5 cổng bao gồm 1 cổng vào, 2 cổng cả khí nhanh, 2 cổng ra. Thân van chế tạo hoàn toàn từ nhôm còn phần coi điện chế tạo từ nhựa mang lại độ an toàn cao khi sử dụng.

IV. Nguyên lý hoạt động van điện từ khí nén

Để cho van điện từ khí nén hoạt động thì đầu tiên cần phải cấp nguồn điện 12V, 24V, 110V, 220V cấp vào cuôn coil điện thì lúc đó chúng sẽ sinh ra lực điện từ nhằm giúp cho van đang ở trạng thái đóng sang trạng thái mở và ngược lại cho phép van đi qua van điện từ tuỳ thuộc từng chức năng đóng mở của từng loại được gắn van điện từ khí nén lên trên.

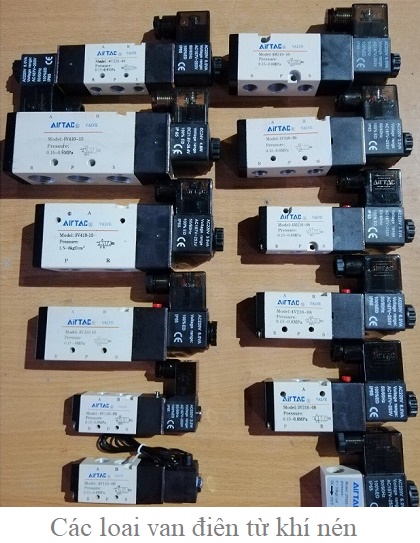

V. Phân loại các dòng van điện từ khí nén

Dưới đây là các dạng van điện từ khí nén được đơn vị chúng tôi cung cấp ra thị trường:

• Van điện từ khí nén 2/2 – Van 2 cửa hai vị trí
• Van điện từ khí nén 3/2 – Van 3 cửa 2 vị trí
• Van điện từ khí nén 4/2 – Van 4 cửa 2 vị trí
• Van điện từ khí nén 5/2 – Van 5 cửa 2 vị trí
• Van điện từ khí nén 5/3 – Van 5 cửa 3 vị trí

VI. Ưu điểm ứng dụng van điện từ khí nén

6.1. Ưu điểm van điện từ khí nén

• Có thiết kế nhỏ gọn dễ dàng lắp đặt vào thiết bị, khả năng điều tiết khí đi vào cực tốt
• Dễ dàng lắp đặt và tháo ra tiện lợi cho quá trình bảo trì, bảo dưỡng
• Khả năng vận hành chính xác, truyền tải năng lượng đi xa hiệu quả cao
• Van sử dụng đa dạng nhiều mức điện áp, phù hợp với nhiều hệ thống
• Giá van điện từ tương đối rẻ, tiết kiệm chi phí đầu tư cho chủ xây dựng.

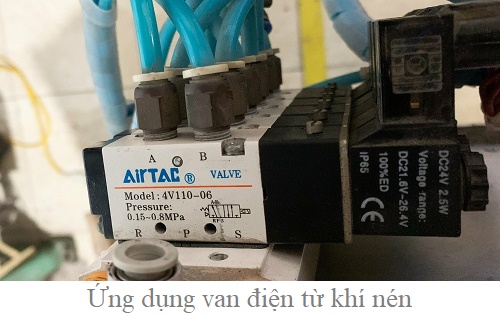

6.2. Ứng dụng van điện từ khí nén

Van điện từ khí nén được lắp đặt cho nhiều hệ thống công nghiệp, hệ thống nông nghiệp, ngành sản xuất và nhiều các ngành nghề khác nhau như:

• Lắp đặt trong các hệ thống cấp thoát nước sạch, phục vụ cho nhà cao tầng, các khu dân cư, hộ dân
• Lắp đặt trong các đường ống dẩn khí, lò hơi, máy giặt, máy công nghiệp, quạt gió và nhiều hệ thống sản xuất phụ gia
• Lắp đặt cho các thiết bị truyền động khí nén đã lên thành phẩm như van bướm điều khiển khí nén, van bi điều khiển khí nén.

VII. Địa chỉ cung cấp van điện từ khí nén chính hãng

Quý khách hàng đang cần tìm mua sản phẩm van điện từ khí nén nhưng chưa biết mua ở đâu cung cấp hàng chính hãng, giá thành tốt nhất. Khi quý khách hàng đã đọc tới đây chắc hẵn các bạn đã biết đến Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chuyên về các dòng van nhập khẩu, chính hãng, cung cấp với mức giá tốt nhất thị trường.

Quý khách hàng mua hàng vui lòng liên hệ tới Hotline: 0965.660.836 để được hỗ trợ tư vấn, báo giá trực tiếp.

Mời các bạn tham khảo thêm: Tìm hiểu chung về van bi điều khiển khí nén
