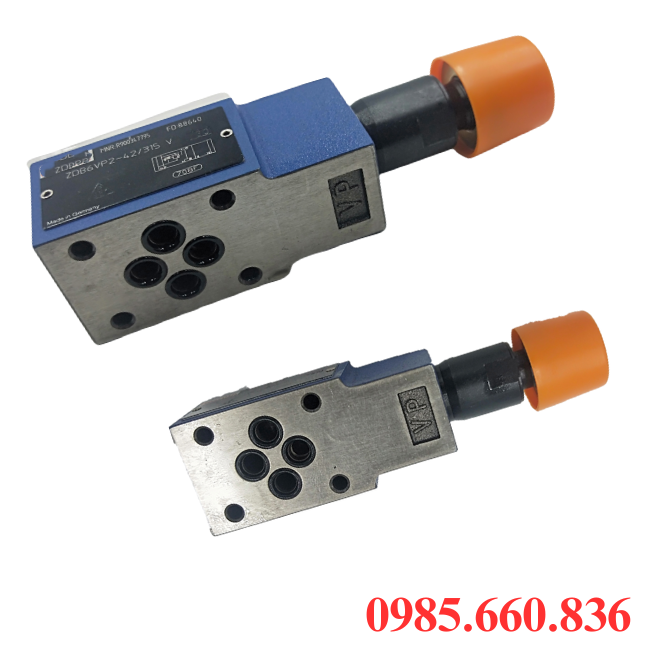

Van tràn Sainffon ZDB 06VP-1-40 | MRV 02P

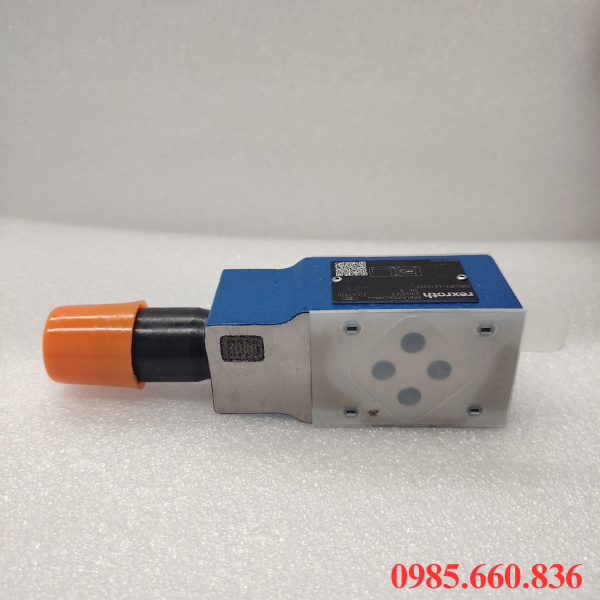

I. Giới thiệu chung về van tràn Sainffon ZDB 06VP-1-40 | MRV 02P

Trong hệ thống thủy lực, van tràn là phần thiết yếu để kiểm soát áp lực làm việc, bảo vệ các thiết bị và đảm bảo hệ thống hoạt động ổn định. Van tràn Sainffon ZDB 06VP-1-40 | MRV 02P dòng van áp suất có thể tích hợp chuyên dùng để giới hạn áp suất trong các mạch dầu, áp lực cao gây hư hại cho bơm, xi lanh. ZDB 6CP là phiên bản ZDB hoặc Z2DB loại van áp suất điều khiển với thiết kế dạng tấm chồng cho phép kết hợp hoặc gắn vào mặt bích tiêu chuẩn. MRV-02-P loại van điều khiển áp suất có khả năng đặt modul và cổng áp lực điều khiển áp suất từ cổng A, B đến T tùy cách bố trí của hệ thống. Với khả năng điều khiển áp lực linh hoạt, dễ dàng tích hợp trong khối đa van đồng thời duy trì hiệu suất cao và độ bền. Đây là sự lựa chọn lý tưởng cho các hệ thống thủy lực công nghiệp, yêu cầu độ ổn định cao, khả năng mở rộng và bảo vệ chống quá áp.

II. Thông số kỹ thuật cơ bản van tràn Sainffon ZDB 06VP-1-40

• Kiểu van: Van tràn áp suất
• Kích cỡ: NG6, CETOP-3, ISO 4401 -03
• Model: ZDB 06VP-1-40
• Áp suất: 315bar
• Dải áp suất: 7 – 35 / 70 / 140 / 210bar
• Lưu lượng: 40 L/min
• Nhiệt độ: -20 – 50 độ C
• Nhiệt độ dầu: -20 – 70 độ C
• Độ nhớt dầu: 15 – 400 mm²/s
• Độ sạch dầu: ≤ 25 µm
• Kết nối: Mặt bích chuẩn ISO, DIN, CETOP-3
• Chất liệu: Thép hợp kim
• Thương hiệu: Sainffon
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Ưu điểm, hạn chế van tràn Sainffon ZDB 06VP-1-40

1. Ưu điểm van tràn Sainffon ZDB 06VP-1-40

Sử dụng kiểu lắp tấm chồng theo tiêu chuẩn CETOP-3/NG6, van tràn Sainffon ZDB 06VP-1-40 cho phép tích hợp trục tiếp vào khối cùng nhiều van khác, giúp tiết kiệm không gian, giảm số lượng ống nối và hạn chế rò rỉ dầu so với kiêu van truyền thống.

Làm việc ở áp suất tối đa lên đến 315bar giúp kiểm soát và giới hạn áp lực trong mạch dầu hiệu quả, các thiết bị như bơm, xi lanh, motor thủy lực được bảo vệ khỏi tình trạng quá áp, giảm nguy cơ hỏng hóc, kéo dài tuổi thọ.

Hỗ trợ nhiều mức dải áp suất, đáp ứng đa dạng ứng dụng từ hệ thống nhỏ, áp thấp đến các dây chuyền công nghiệp yêu cầu áp lực cao, người vận hành dễ dàng cài đặt, phù hợp cho cả giai đoạn thử nghiệm và vận hành thực tế.

Cấu tạo bằng thép hợp kim chịu lực, bề măt xử lý chống mài mòn và ăn mòn, gioăng o –ring cung vòng đệm cao cấp, giúp tăng độ kín khít, hạn chế rò rỉ dầu, nâng cao độ tin cậy khi vận hành liên tục trong môi trường công nghiệp.

Hoạt động theo cơ chế van tràn điều khiển gián tiếp, giúp kiểm soát áp lực ổn định, phản ứng nhanh trước biến động tải, giảm dao động áp suất, dảm bảo chát lượng làm việc đồng đều, nâng cao hiệu suất.

Hoạt động tốt với các loại dầu thủy lực có độ nhớt rộng, đáp ứng tiêu chuẩn ISO VG32, VG46, VG68 thường dùng, giúp người dùng dễ dàng lựa chọn dầu có sẵn, không cần thay đổi toàn bộ hệ thống.

Nhờ thiết kế nhỏ gọn, ít chi tiết phức tạp, van dễ tháo lắp và bảo trì, người điều khiển có thể kiểm tra tình trạng, thay gioăng hoặc làm sạch nhanh chóng mà không làm gián đoạn lâu dài quá trình sản xuất.

2. Hạn chế van tràn Sainffon ZDB 06VP-1-40

• Lưu lượng tối đa chỉ 40 L/min, phù hợp hệ thống vừa và nhỏ.
• Chỉ dùng cho chuẩn NG6/CETOP-3, hạn chế khi lắp đặt ở hệ thống chuẩn khác.
• Yêu cầu dầu sạch, nếu không dễ kẹt và giảm tuổi thọ.
• Điều chỉnh áp suất thủ công, chưa linh hoạt cho hệ thống cần thay đổi thường xuyên.
• Phụ thuộc bảo dưỡng định kỳ, nếu bỏ qua dễ rò rỉ và mất ổn định áp suất.
• Giới hạn nhiệt độ dầu -20 – 70 độ C không phù hợp cho môi trường khắc nghiệt.

IV. Cấu tạo, nguyên lý hoạt động van tràn Sainffon ZDB 06VP-1-40

1. Cấu tạo van tràn Sainffon ZDB 06VP-1-40

• Thân van tràn Sainffon ZDB 06VP-1-40 với thiết kế theo tiêu chuẩn ISO 4401/CETOP-3 có các cửa dầu P, A, B, T để dễ dàng tích hợp vào cụm, gia công từ thép hợp kim có độ cứng và khả năng chịu áp lực cao.
• Cụm trượt và bi van là bộ phận chính điều khiển dòng chảy, áp suất, hoạt động theo cơ chế van xả áp suất điều khiển cho phép xả dầu khi áp suất vượt mức cài đặt.
• Lò xo điều chỉnh áp suất tạo lực nén để giữ bi hoặc trượt ở trạng thái đóng, người dùng có thể thay đổi áp suất cài đặt bằng cách điều chỉnh vít chỉnh.
• Vít chỉnh áp nằm ở đầu van, dùng để tăng giảm lực nén lò xo, từ đó điều chỉnh giá trị áp suất cài đặt bằng cách điều chỉnh vít.
• Cửa pilot và các đường dầu bên trong được thiết kế chính xác, đảm bảo phản ứng nhanh khi áp suất vượt ngưỡng, giúp van duy trì áp lực ổn định, hạn chế dao động trong hệ thống.
• Gioăng làm kín được bố trí ở các bề mặt lắp ghép và cổng kết nối, ngăn rò rỉ dầu thủy lực, sử dụng vật liệu chịu mài mòn, chịu dầu, tăng độ bền khi vận hành lâu dài.
• Nắp chặn và phụ kiện cố định giúp giữ chắc các chi tiết bên trong, bảo vệ vít chỉnh tránh tác động cơ học từ bên ngoài.

2. Nguyên lý hoạt động van tràn Sainffon ZDB 06VP-1-40

Van tràn Sainffon ZDB 06VP-1-40 hoạt động theo cơ chế van tràn điều khiển gián tiếp, giúp kiểm soát và giới hạn áp suất trong hệ thống thủy lực. Dầu thủy lực đi qua cổng P vào hệ thốn và phân phối đến các cổng A-B. Lò xo nén giữ bi hoặc trượt ở trạng thái đóng, ngăn không cho dầu thoát ra cổng T, áp suất trong hệ thống vẫn được duy trì ở mức an toàn theo giá trị đã cài đặt. Áp suất tăng vượt giá trị, dầu tác động lên cụm pilot lực áp suất thắng lực nén  của lò xo, làm bi trượt mở ra, dầu dư thừa sẽ chảy về cổng T để tránh hiện tượng quá áp. Khi áp suất giảm xuống dưới giá trị cài đặt, lò xo đẩy cụm trượt trở về vị trí ban đầu, dòng dầu trở lại trạng thái ổn định hệ thống duy trì áp suất an toàn. Người vận hành có thể xoay vít chỉnh để thay đổi lực nén lì xo, lực nén lớn hơn thì áp suất cài đặt cao hơn, lực nén nhỏ áp suất cài đặt thấp hơn.

V. Ứng dụng van tràn Sainffon ZDB 06VP-1-40

Là dòng van an toàn quan trọng trong các mạch thủy lực, giúp kiểm soát và duy trì áp suất ở mức cài đặt, thiết kế nhỏ gọn, van tràn Sainffon ZDB 06VP-1-40 với độ chính xác cao, khả năng làm việc bền nên được ứng dụng đa dạng trong nhiều lĩnh vực.

Ngành ép nhựa, đúc kim loại giúp ổn định áp suất trong quá trình ép nhựa, đúc khuôn, ngăn ngừa sự cố nứt khuôn, rò rỉ dầu, hỏng bơm, đảm bảo chất lượng sản phẩm đồng đều, tăng tuổi thọ.

Máy công cụ và hệ thống gia công cơ khí được ứng dụng trên máy tiện, máy phay, máy mài, máy đạp để bảo vệ bơm và cụm xi lanh, giúp lực cắt, dập ổn định tránh hiện tượng rung giật hoặc gãy dao.

Công nghiệp thép, xi măng, khai khoáng được lắp trong hệ thống máy cán thép, máy nghiền, băng chuyền tải, đảm bảo an toàn khi vận hành với áp lực lớn, tránh hư hỏng đường ống hoặc xo lanh.

Thiết bị nâng hạ, máy thủy lực xây dựng sử dụng trên thang nâng, bàn nâng thủy lực, xe nâng, xe cẩu, máy xúc giúp giữ áp suất trong mạch thủy lực an toàn tránh tai nạn tụt tải, giúp hệ thống vận hành ổn định.

Xe chuyên dụng và hệ thống thủy lực di động ứng dụng trên xe ép rác, xe nâng người, xe cứu hỏa, giúp kiểm soát áp suất liên tục, bảo vệ bơm khi vận hành, giảm chi phí bảo dưỡng và tăng hiệu suất làm việc.

Dây chuyền sản suất tự động hóa van lắp trong cụm van chồng để kết hợp với loại van khác, giúp tiết kiệm không gian, tối ưu hóa hệ thống, duy trì sự ổn định áp lực, đảm bảo an toàn và đồng bộ.

VI. Tiêu chí lựa chọn van tràn Sainffon ZDB 06VP-1-40

Để lựa chọn van tràn Sainffon ZDB 06VP-1-40 phù hợp và đảm bảo hiệu quả cho hệ thống thủy lực, cần xem xét các tiêu chí quan trọng khi lựa chọn sản phẩm.

Dải áp suất làm việc cho phép điều chỉnh trong phạm vi 50 – 315bar, người dùng cần xác định mức áp suất tối đa của hệ thống để cài đặt phù hợp, tránh chọn sau khiến van hoạt động kém hiệu quả.

Lưu lượng tối đa đến 40 L/min, thích hợp cho các hệ thống vừa và nhỏ, nếu hệ thống yêu cầu lưu lượng lớn hơn, cần xem xét model van tràn dòng cao hơn để đảm bảo hiệu suất.

Kiểu lắp đặt được thiết kế theo chuẩn CETOP-3, lắp trực tiếp trên cụm đế van hoặc cụm van chồng, trước khi chọn mua, cần đảm bảo hệ thống có cùng chuẩn lắp đặt để dễ dàng thay thế.

Loại dầu thủy lực sử dụng có độ sạch cao thì van sẽ hoạt động tốt, nếu hệ thống dùng dầu bẩn hoặc nhiều tạp chất cần phải lắp thêm bộ lọc phù hợp để kéo dài tuổi thọ van.

Điều kiện làm việc với nhiệt độ dầu cho phép -20 – 70 độ C, cần cân nhắc nếu hệ thống đặt trong môi trường khắc nghiệt, có biên độ nhiệt lớn hoặc làm việc liên tục với tải nặng.

Yếu tố thương hiệu và nguồn cung cấp thì cần chọn mua van chính hãng Sainffon, đầy đủ chứng từ, yếu tố kỹ thuật, nên ưu tiên đơn vị phân phối uy tín để đảm bảo chất lượng, hỗ trợ kỹ thuật và bảo hành.

VII. Những lưu ý khi lựa chọn van tràn Sainffon ZDB 06VP-1-40 cho hệ thống

Để đảm bảo van tràn Sainffon ZDB 06VP-1-40 hoạt động hiệu quả, bền bỉ và phù hợp với hệ thống thủy lực, khi lựa chọn cần chú ý các yếu tố.

Xác định áp suất làm việc của hệ thống, cần biết áp suất tối đa của bơm và hệ thống để chọn đúng dải áp suất, nếu chọn van có áp suất thấp hơn yêu cầu, hệ thống dễ bị quá tải và hỏng hóc.

Đảm bảo lưu lượng phù hợp ở mức cho phép tối đa 40L/min, nếu hệ thống có lưu lượng lớn hơn, cần chọn model khác để tránh gây nghẽn dòng hoặc làm giảm hiệu suất.

Tương thích với kiểu lắp nhờ van thiết kế chuẩn CETOP nên hệ thống phải có cụm đế van cùng chuẩn, trước khi mua cần kiểm tra kích thước, tiêu chuẩn lắp để tránh sai lệch.

Chất lượng dầu thủy lực van yêu cầu dầu sạch, độ mịn lọc ≤ 25 µm, hệ thống cần lắp lọc dầu thích hợp để ngăn cặn bẩn làm kẹt van, giảm tuổi thọ.

Điều kiện môi trường làm việc ở nhiệt độ dầu thích hợp -20 – 70 độ C, nếu làm việc ngoài trời hoặc trong môi trường khắc nghiệt như nóng, bụi bẩn, cần có biện pháp bảo vệ bổ sung.

Khả năng điều chỉnh áp suất có thể sử dụng tay, phù hợp với hệ thống ít thay đổi áp suất, nên cần điều chỉnh linh hoạt và thường xuyên, có thể cân nhắc loại van điện từ hoặc van điều khiển từ xa.

Nguồn gốc sản phẩm nên chọn van chính hãng Sainffon có nguồn gốc xuất xứ rõ ràng, mua tại địa chỉ cung cấp uy tín để được hỗ trợ kỹ thuật và tuổi thọ hệ thống thủy lực.

VIII. Thuận Phát – Địa chỉ mua van tràn Sainffon ZDB 06VP-1-40 giá tốt

Để tìm và mua van tràn Sainffon ZDB 06VP-1-40 việc lựa chọn đúng nhà cung cấp uy tín đóng vai trò quan trọng để đảm bảo chất lượng, giá cả hợp lý và dịch vụ hậu mãi lâu dài. Thuận Phát đơn vị chuyên phân phối thiết bị, phụ tùng thủy lực chính hãng tại Việt Nam trong đó có các dòng van Sainffon. Với nhiều năm kinh nghiệm trong ngành, Thuận Phát cam kết mang đến cho khách hàng sản phẩm chính hãng 100%, đầy đủ CO~CQ, đẩm bảo nguồn gốc xuất xứ rõ ràng. Giá bán cạnh tranh nhập khẩu trực tiếp từ những nước lớn, uy tín, chất lượng, tư vấn kỹ thuật chuyên sâu với đội ngũ giàu kinh nghiệm hỗ trợ lựa chọn đúng sản phẩm phù hợp. kho hàng luôn có sẵn để đáp ứng nhanh cho dự án và dây chuyền sản xuất, dịch vụ bảo hành – hậu mãi tốt, cam kết hỗ trợ trong suốt quá trình lắp đặt, vận hành, bảo trì. Nếu bạn đang cần tìm mua sản phẩm van tràn hoặc dòng van thủy lực khác, liên hệ ngay cho chúng tôi qua số Hotline 0985.660.836 để được hỗ trợ tư vấn báo giá, lựa chọn sản phẩm phù hợp nhất.

Tham khảo: Van tràn mặt bích Sainffon DB20-1-50 | SPG 06

Hotline liên hệ đặt hàng: 0985.660.836
