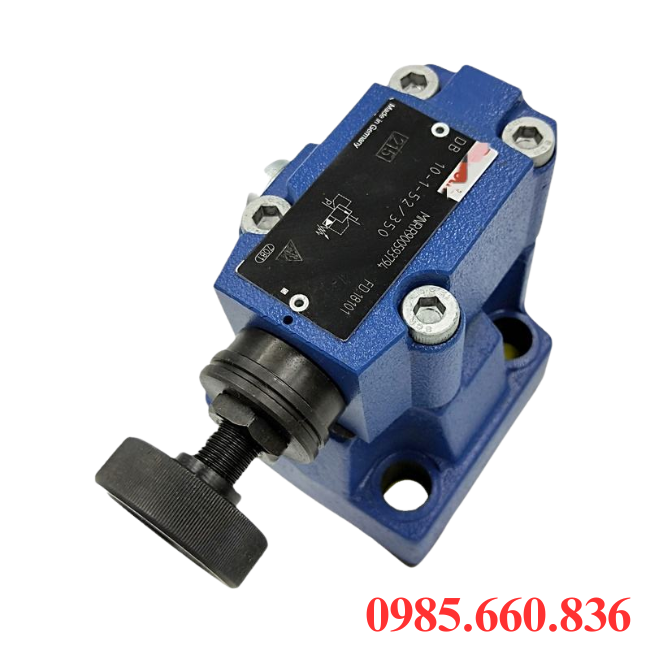

Van tràn mặt bích Sainffon DB20-1-50 | SPG 06

I. Thế nào là van tràn mặt bích Sainffon DB20-1-50 | SPG 06?

Van tràn mặt bích Sainffon DB20-1-50 | SPG 06 loại van an toàn thủy lực, với chức năng duy trì áp suất ổn định trong hệ thống và bảo vệ các thiết bị khỏi tình trạng quá tải áp suất. Khi áp suất trong mạch vượt ngưỡng cài đặt, van sẽ tự động mở để xả bớt dầu về bể, giúp cân bằng và ngăn ngừa sự cố nguy hiểm. Điểm đặc biệt của dòng van này là được thiết kế theo kiểu lắp mặt bích, giúp kết nối chắc chắn với hệ thống thủy lực công suất lớn, đảm bảo độ kín và giảm thiểu tình trạng rò rỉ. Với khả năng chịu áp lực cao, lưu lượng lớn phù hợp với các máy móc công nghiệp nặng, thiết bị ép thủy lực, hệ thống nâng hạ và dây chuyền sản xuất. Tất cả các sản phảm đều được sản xuất theo tiêu chuẩn, đảm bảo độ bền, tính ổn định, và tuổi thọ lâu dài, đây chính là giải pháp an toàn – kinh tế cho nhiều ngành công nghiệp.

II. Thông số kỹ thuật van tràn mặt bích Sainffon DB20-1-50

• Tên sản phẩm: Van tràn
• Model: DB20-1-50 | SPG 06
• Kiểu lắp đặt: Mặt bích
• Áp suất: 31.5Mpa
• Kích thước: DN10 – DN100
• Chất liệu: Thép đúc, carbon
• Nhiệt độ: -20 – 120 độ C
• Cơ chế điều khiển: Lò xo + Pilot
• Đặc điểm: Độ kín cao, dễ bảo dưỡng
• Thương hiệu: Sainffon
• Ứng dụng: Xây dựng, cơ khí, khai thác mỏ, luyện kim,…
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Cấu tạo, nguyên lý hoạt động van tràn mặt bích Sainffon DB20-1-50

1. Cấu tạo van tràn mặt bích Sainffon DB20-1-50

Có thiết kế gồm nhiều bộ phận phối hợp chặt chẽ để đảm bảo khả năng chịu áp suất cao và hoạt động ổn định, van tràn mặt bích Sainffon DB20-1-50 cấu tạo gồm các bộ phận chính:

• Thân van được đúc từ thép carbon, thép hợp kim có độ cứng và khả năng chịu áp lực lớn, bên trong có khoang dầu và đường dẫn chính – hồi, hai đầu có mặt bích chuẩn để kết nối trục tiếp với hệ thống thủy lực.
• Nắp van giúp giữ cụm lò xo, trục điều chỉnh và bảo vệ các chi tiết bên trong, được lắp ở phía trên thân van.
• Con trượt bộ phận chính để làm nhiệm vụ đóng mở dòng dầu, khi áp suất vượt ngưỡng cài đặt, piston dịch chuyển, cho phép dầu đi tư cửa P sang của T.
• Van phụ để hỗ trợ điều khiển van chính, hoạt động dựa trên nguyên tắc cân bằng áp suất, giúp điều chỉnh chính xác và phản ứng nhanh.
• Lò xo được đặt trong cụm nắp van, tạo lực cản ban đầu cho trục trượt, độ nén của lò xo quyết định mức áp suất xả.
• Bulong, ốc điều chỉnh áp suất cho phép người dùng tăng giảm lực nén lò xo, từ đó làm thay đổi giá trị áp suất làm việc của van.
• Cửa dầu gồ 4 cửa chính, P – cửa dầu áp suất vào, T – cửa dầu hồi về bể, có thể thêm X/Y tùy phiên bản được dùng cho tín hiệu điều khiển pilot.

2. Nguyên lý hoạt động van tràn mặt bích Sainffon DB20-1-50

Van tràn mặt bích Sainffon DB20-1-50 hoạt động dựa trên cơ chế cân bằng giữa lực áp suất dầu và lực nén lò xo trong van. Ở trạng thái bình thường dầu từ bơm đi vào cửa P, lực áp suất dầu chưa đủ nên con trượt vẫn ở vị trí đóng, dầu không thoát ra cửa T, hệ thống duy trì áp suất suất ổn định để cấp cho xi lanh, motor thủy lực. Trạng thái quá áp là ki áp suất vượt giá trị cài đặt trên vít điều chỉnh, lực dàu thắng lực lò xo, piston dịch chuyển, mở đường dầu từ của P – T, một phần lưu lượng dầu hồi trực tiếp về bể giúp giảm áp suất trong hệ thống. Trạng thái cân bằng là khi áp suất giảm về mức an toàn, lò xo đầy trục trượt trở lại vị trí ban đầu, van đóng lại hệ thống tiếp tục làm việc bình thường. Van hoạt động như một thiết bị thiết bị an toàn tự động, luôn duy trì áp suất ổn định, bảo vệ bơm, xi lanh và thiết bị khác khỏi sự cố do áp suất vượt ngưỡng.

IV. Ứng dụng van tràn mặt mặt bích Sainffon DB20-1-50

Là thiết bị quan trọng trong hệ thống thủy lực, đóng vai trò bảo vệ và duy trì áp suất ổn định, nhờ khả năng làm việc ở áp suất cao và lưu lượng lớn, van tràn mặt bích Sainffon DB20-1-50 được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

Giữ cho áp suất dầu trong xi lanh luôn ở mức an toàn, khi lực ép vượt ngưỡng cho phép, van tự động xả bớt dầu về bể tráng gây nứt vỡ, đảm bảo chu kỳ ép diễn ra ổn định, độ chính xác cao.

Được lắp đặt để ngăn ngừa tình trạng tăng áp đột ngột khi nâng tải trọng lớn, bảo vệ bơm, đường ống và xi lanh thủy lực không bị hư hỏng, đảm bảo an toàn cho người vận hành thiết bị.

Ổn định áp suất dầu cấp cho các cơ cấu thủy lực hoạt động liên tục, hạn chế tình trạng áp suất dao động gây ngừng máy hoặc giảm hiệu suất, giúp hệ thống duy trì năng suất ổn định trong thời gian dài.

Ứng dụng trong máy ép bê tông, máy uốn thép, máy khoan cọc nhồi, xe công trình, đảm bảo thiết bị vận hành liên tục, tránh hỏng hóc khi gặp lực cản lớn, đất đá cứng.

Bảo vệ hệ thống thủy lực trong máy nghiền, máy cán thép, máy ép quặng, chịu được môi trường khắc nghiệt, tải trọng lớn và cường độ làm việc cao.

Được coi là van an toàn trung tâm, luôn duy trì áp suất ở mức cài đặt, giúp tăng tuổi thọ bơm, xi lanh đường ống giảm thiểu chi phí bảo trì.

V. Ưu điểm, hạn chế van tràn mặt bích Sainffon DB20-1-50

1. Ưu điểm van tràn mặt bích Sainffon DB20-1-50

Khả năng chịu áp suất cao nhờ van tràn mặt bích Sainffon DB20-1-50 được thiết kế tối ưu, có thể hoạt động ổn định ở áp suất lên đến 31.5Mpa, đảm bảo an toàn cho bơm và xi lanh của hệ thống.

Kết nối mặt bích chắc chắc chắn với kiểu lắp mặt bích giúp van liên kết vững với đường ống, hạn chế rò rỉ, phù hợp cho hệ thống lưu lượng lớn rung động mạnh.

Điều chỉnh áp suất linh hoạt nhờ có vít, ốc điều chỉnh lực lò xo cho phép thay đổi ngưỡng áp suất xả, dễ dàng cài đặt phù hợp với từng ứng dụng thực tế.

Hoạt động ổn định, phản ứng nhanh nhờ cơ chế trục trượt kết hợp van pilot giúp van phản ứng kịp thời khi áp suất vượt mức, đảm bảo duy trì mức ổn định, giảm tình trạng dao động áp.

Thân được làm bằng thép đúc, thép hợp kim chịu mài mòn và va đập tốt, gioăng và vòng làm kín được chế tạo từ vật liệu chống rò rỉ, bền bỉ trong điều kiện khắc nghiệt.

Dễ bảo dưỡng thay thế bởi van cs cấu tạo đơn giản, dễ tháo lắp và bảo trì định kỳ, có sẵn phụ kiện, phụ tùng thay thế giúp giảm chi phí vận hành.

Ứng dụng đa dạng, sử dụng được trong nhiều ngành như cơ khí, xây dựng, luyện kim, khai thác mỏ, sản xuất công nghiệp, phù hợp cho máy ép, máy nâng hạ, cầu trục, dây chuyền thủy lực công suất lớn.

2. Nhược điểm van tràn điện mặt bích Sainffon DB20-1-50

• Kích thước và trọng lượng lớn do thiết kế kiểu mặt bích, van có trọng lượng khá nặng, nên việc lắp đặt, tháo dỡ cần không gian rộng.
• Chi phí đầu tư ban đầu cao so với van tràn cỡ nhỏ, dạng rem giá của van tràn mặt bích cao hơn, phù hợp hơn với hệ thống công nghiệp quy mô lớn.
• Yêu cầu kỹ thuật khi lắp đặt cần tuân thủ đúng tiêu chuẩn mặt bích và lực siết bulong, nếu lắp sai có thể gây rò rỉ dầu.
• Dầu bị bẩn lẫn tạp chất, độ nhớt không phù hợp sẽ làm kẹt trục dẫn đến van phản ứng chậm, ảnh hưởng độ an toàn.
• Dù bền bỉ nhưng vẫn cần kiểm tra thường xuyên lò xo, gioăng nếu không nguy cơ hỏng và rò rỉ sẽ cao hơn.

VI. Hướng dẫn lắp đặt, vận hành van tràn mặt bích Sainffon DB20-1-50

Để van tràn mặt bích Sainffon DB20-1-50 hoạt động ổn định, an toàn và đạt tuổi thọ cao, người vận hành hệ thống van và tuân thủ đúng quy trình lắp đặt và vận hành.

• Trước khi lắp cần kiểm tra model, thông số kỹ thuật để đảm bảo van phù hợp với hệ thống, làm sạch đường ống, loại bỏ bụi bẩn, hạt kim loại hoặc tạp chất có thể gây kẹt van, chuẩn bị gioăng, bulong và dungh cụ siết theo tiêu chuẩn mặt bích.
• Lắp đặt van đúng theo chiều ký hiệu các cửa dầu P – áp suất, T – hồi dầu, có thể thêm cổng X/Y nếu là phiên bản pilot ngoài.
• Kết nối mặt bích chắc chắn, siết bulong đều, chéo góc để tránh cong vênh, đảm bảo các vòng làm kín được lắp đúng vị trí, không xước, hư hỏng, tránh lắp nơi rung lắc mạnh, nhiệt độ cao, môi trường ăn mòn.
• Sau khi lắp đặt xong cho dầu chạy thử ở áp suất thấp để kiểm tra rò rỉ, xả khí trong đường ống tránh hiện tượng xâm thực gây hỏng bơm, điều chỉnh ốc vít cài đặt áp suất theo giá trị yêu cầu của hệ thống.
• Theo dõi đồng hồ và áp suất để đảm bảo van hoạt động ổn địn, tránh hệ thống làm việc liên tục ở mức áp suất cực đại, vì sẽ rút ngắn tuổi thọ van, đảm bảo dầu sạch, có độ nhớt phù hợp, tránh kẹt piston.
• Lưu ý không tự điều chỉnh áp suất khi hệ thống đang chịu tải và ở áp suất cao, thường xuyên kiểm tra gioăng, lò xo, piston để phát hiện mài mòn, rò rỉ, thực hiện bảo trì định theo khuyến nghị của nhà sản xuất.

VII. Lỗi thường gặp và cách khắc phục van tràn mặt bích Sainffon DB20-1-50

Trong quá trình sử dụng, nếu hệ thống vận hành lâu dài, không được bảo dưỡng van tràn mặt bích Sainffon DB20-1-50 đúng cách có thể xảy ra một số sự cố.

Van không giữ được áp suất cài đặt vì lò xo bị yếu, mỏi hoặc gãy, piston bị kẹt do cặn bẩn, gioăng làm kín mòn gây rò rỉ. Cần vệ sinh bên trong van, thay gioăng hoặc lò xo mới, kiểm tra lại áp suất và điều chỉnh đúng yêu cầu.

Áp suất dao động không ổn định do dầu thủy lực bị lẫn khí, độ nhớt không phù hợp, piston kim van bị mài mòn. Nên xả khí trong hệ thống, thay dầu thủy lực đạt tiêu chuẩn, kiểm tra và thay piston nếu cần.

Van bị rò rỉ dầu tại mặt bích hoặc khe hở bởi lắp gioăng không đúng cách, gioăng hư hỏng, bulong siết không đều, lỏng. Kiểm tra, thay mới gioăng làm kín, siết chặt bulong đúng lực theo hình chữ thập để đảm bảo kín.

Van kẹt, không xả áp hoặc xả chậm do đường hồi bị tắc nghẽn, cặn bẩn bám trong buồng van, dầu bẩn gây kẹt piston. Làm sạch đường hồi dầu, vệ sinh toàn bộ van, thay dầu thủy lực mới đảm bảo sạch.

Van phát ra tiếng ồn lớn khi làm là ở hiện tượng xâm thực do lẫn khí trong dầu, áp suất cài đặt vượt quá khả năng định mức, đường ống rung lắc. Xả khí hệ thống, kiểm tra lại áp suất cài đặt, gia cố chắc chắn đường ống và vị trí lắp đặt.

Van phản ứng chậm khi thay đổi tải, lò xo phản hồi bị yếu, dầu thủy lực quá đặc hoặc quá loãng, cặn bẩn cản trở hành trình piston. Nên thay lò xo mới, sử dụng dầy thủy lực có độ nhớt chuẩn và vệ sinh, bảo dưỡng định kỳ.

VIII. Mua van tràn mặt bích Sainffon DB20-1-50 chính hãng, giá tốt ở đâu?

Để mua van tràn mặt bích Sainffon DB20-1-50 chính hãng giá tốt, quý khách nên lựa chọn những đơn vị cung cấp sản phẩm uy tín với đầy đủ CO~CQ, chính sách bảo hành, hỗ trợ kỹ thuật và giá hợp lý, phù hợp nhất. Tại Việt Nam hiện Thuận Phát đang là một trong những đơn vị hàng đầu trong lĩnh vực thiết bị thủy lực tại Việt Nam, chuyên cung cấp đa dạng các dòng van thủy lực, bơm thủy lực chính hãng. Với nhiều năm kinh nghiệm, Thuận Phát Valve cam kết mang đến cho khách hàng sản phẩm chính hãng 100%, nguồn gốc xuất xứ rõ ràng. Không chỉ đảm bảo về chất lượng mà chúng tôi còn mang đến giá cả cạnh tranh, cùng nhiều chính sách bảo hành dài hạn, hỗ trợ kỹ thuật tận tình. Đội ngũ kỹ sư, chuyên viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ tư vấn, lựa chọn sản phẩm phù hợp cho hệ thống của quý khách. Ngoài ra Thuận Phát Valve còn cung cấp dịch vị giao hàng nhanh chóng trên toàn quốc, hỗ trợ thay thế linh kiện, bảo trì khi cần thiết. Chọn mua van tràn mặt bích của chúng tôi, khách hàng không chỉ yên tâm về chất lượng sản phẩm mà còn nhận về những giải pháp toàn diện, tiết kiệm chi phí và an toàn tối đa cho hệ thống. Đây chính là những yếu tố giúp Thuận Phát trở thành đối tác tin cậy của nhiều doanh nghiệp, nhà máy sản xuất và công trình lớn trên toàn quốc. Để tìm hiểu thêm thông tin quý khách vui lòng liên hệ 0985.660.836 bộ phận tổng đài sẽ tiếp nhận thông tin và hỗ trợ quý khách để lựa chọn được sản phẩm ưng ý và phù hợp cho hệ thống ứng dụng.
