Van điện từ khí nén 4V130C-06

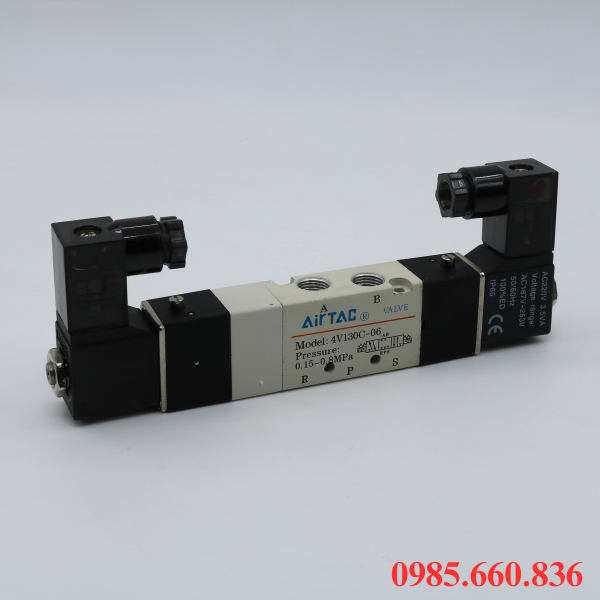

I. Thế nào là van điện từ khí nén 4V130C-06?

Van điện từ khí nén 4V130C-06 van điều khiển bằng điện từ chuyên dùng trong hệ thống khí nén để điều hướng, kiểm soát dòng khí. Dòng van thuộc series 4V100 với 5 cửa 3 vị trí, sử dụng hai cuộn coil điện để điều khiển. Hoạt động bằng nguyên lý điện từ kết hợp khí nén, thường dùng để điều khiển xi lanh khí nén.

Hoạt động dựa trên nguyên lý khi cấp điện van chuyển trạng tháu, khí đi theo hướng mong muốn, con khi ngắt điện van trở về trạng thái ban đầu, vị trí trung tâm. Điểm đặc trưng có 3 vị trí làm việc, trạng thái trung tâm thường là đóng giúp giữ xi lanh đứng yên ở vị trí bất kỳ. Là thiết bị điều khiển khí nén quan trọng trong tự động hóa, giúp phân phối, đảo chiều dòng khí nhanh chóng, chính xác, ổn định.

II. Nguyên lý hoạt động van điện từ khí nén 4V130C-06

Van điện từ khí nén 4V130C-06 hoạt động dựa trên sự kết hợp giữa lực điện từ, áp suất khí nén để điều khiển hướng dòng khí trong hệ thống. Khi cấp điện vào một trong hai cuộn coil, lực từ hút lõi van, làm dịch chuyển ty van, thay đổi đường đi của khí nén giữa các cổng, điều khiển xi lanh chuyển động tiến lùi.

Ngược lại, khi cấp điện cho coil còn lại, ty van dịch chuyển theo hướng ngược lại, giúp đảo chiều dòng khí. Không cấp điện, van trở về trạng thái trung tâm các cửa khí bị chặn lại, giúp xi lanh giữ nguyên vị trí mà không bị tác động. Sử dụng cơ chế khí nén để hỗ trợ dịch chuyển ty, giúp tăng lực điều khiển, giảm tiêu thụ điện năng đảm bảo van hoạt động ổn định, chính xác trong các hệ thống tự động hóa.

III. Thông số kỹ thuật van điện từ khí nén 4V130C-06

• Tên sản phẩm: Van điện từ khí nén
• Loại van: 5 cửa, 3 vị trí
• Điều khiển: 2 coil điện
• Kích thước: 1/8”
• Áp suất: 0.15 – 0.8Mpa
• Nhiệt độ: 5 – 50 độ C
• Lưu chất: Khí nén đã lọc
• Điện áp: DC 12V – 24V, AC 110V – 220V
• Công suất: DC 3W, AC 4.5VA
• Cấp bảo vệ: IP65
• Chất liệu: Hợp kim nhôm
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khí nén

IV. Đặc điểm nổi bật van điện từ khí nén 4V130C-06

Van điện từ khí nén 4V130C-06 được sử dụng phổ biến trong hệ thống tự động hóa nhờ sở hữu ưu điểm nổi bật bề thiết kế, hiệu suất, độ bền.

• Thiết kế 5 cửa, 3 vị trí, 2 coil linh hoạt cho phép điều khiển 3 trạng thái tiến dừng lùi, giúp hệ thống vận hành chính xác hơn.
• Kích thước nhỏ gọn, dễ lắp đặt phù hợp với nhiều không gian máy móc, tiết kiệm diện tích và thuận tiện khi thi công.
• Phản hồi nhanh, vận hành chính xác giúp đáp ứng tốt trong các hệ thống yêu cầu tốc độ và tính ổn định cao.
• Chất liệu bền bỉ thân van làm từ hợp kim nhôm, chống ăn mòn, chịu được môi trường công nghiệp khắc nghiệt.
• Cấp bảo vệ IP65 chống bụi, chống nước hiệu quả, giúp van hoạt động ổn định lâu dài.
• Đa dạng điện áp sử dụng hỗ trợ nhiều mức điện áp như 12V, 24V, 110V, 220V, dễ dàng lựa chọn theo hệ thống.
• Tiết kiệm năng lượng sử dụng cơ chế pilot khí nén giúp giảm tiêu thụ điện nhưng vẫn đảm bảo lực điều khiển mạnh.
• Dễ bảo trì, thay thế cấu tạo đơn giản, linh kiện phổ biến giúp việc sửa chữa nhanh chóng và tiết kiệm chi phí.

V. Ứng dụng van điện từ khí nén 4V130C-06

Được ứng dụng rộng rãi trong nhiều lĩnh vực, van điện từ khí nén 4V130C-06 với khả năng điều khiển tiến, dừng, lùi chính xác, ổn định vị trí.

• Điều khiển xi lanh khí nén sử dụng để điều khiển xi lanh trong cơ cấu đẩy, kẹp nâng hạ, phù hợp khi cần giữ vị trí trung gian mà không bị trôi.
• Dây chuyền sản xuất tự động ứng dụng trong các hệ thống lắp ráp, phân loại sản phẩm, giúp đồng bộ chuyển động giữa các bộ phận và tăng năng suất.
• Ngành đóng gói, bao bì lắp đặt trong máy đóng gói, chiết rót, dán nhãn giúp điều khiển chính xác từng chu kỳ hoạt động, đảm bảo sản phẩm đồng đều.
• Cơ khí chế tạo máy để điều khiển các cơ cấu trong máy CNC, máy ép, máy cắt hỗ trợ tăng độ chính xác và giảm sai số khi gia công.
• Hệ thống khí nén công nghiệp dùng để phân phối và đảo chiều dòng khí trong các cụm van, giúp hệ thống hoạt động linh hoạt và ổn định hơn.
• Ngành thực phẩm, dược phẩm ứng dụng trong dây chuyền tự động yêu cầu cao về độ ổn định và liên tục, giúp đảm bảo quy trình vận hành an toàn và hiệu quả.

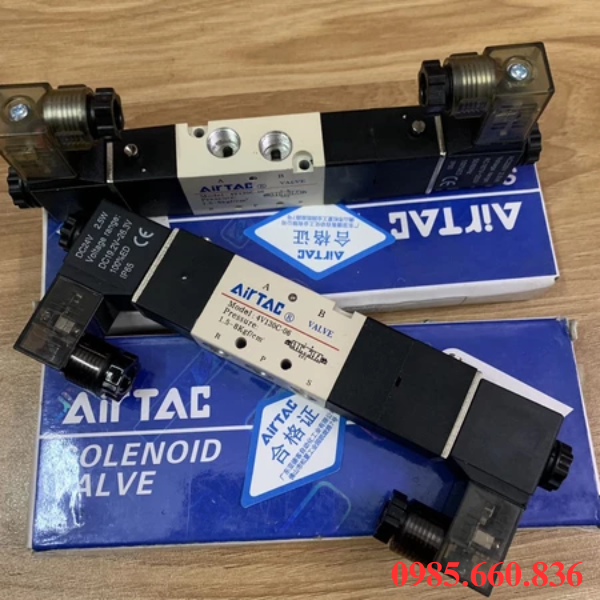

VI. Hướng dẫn lắp đặt van điện từ khí nén 4V130C-06

Để van điện từ khí nén 4V130C-06 hoạt động ổn định, bền bỉ, việc lắp đặt cần được thực hiện đúng kỹ thuật.

• Chuẩn bị trước khi lắp đặt kiểm tra van, coil điện, nguồn khí và phụ kiện ống khí, đầu nối, đảm bảo không có bụi bẩn hoặc dị vật trong đường ống để tránh kẹt van.
• Xác định đúng vị trí cổng khí với các cổng P nguồn khí, A - B ra xi lanh, R - S xả khí, cần đấu nối chính xác để tránh sai chức năng vận hành.
• Lắp đặt theo chiều đúng đặt van theo hướng nhà sản xuất khuyến nghị, tránh lắp ngược chiều dòng khí gây giảm hiệu suất, hư hỏng.
• Kết nối đường ống khí nén sử dụng ống và co nối phù hợp kích thước thường là ren 1/8”, siết chặt vừa đủ để tránh rò rỉ nhưng không làm hỏng ren.
• Đầu nối nguồn điện cho coil kiểm tra điện áp coil AC DC, đấu dây đúng cực, đảm bảo nguồn ổn định để van hoạt động chính xác.
• Cố định van chắc chắn lắp van trên giá đỡ, cụm để giảm rung lắc trong quá trình vận hành.
• Kiểm tra, chạy thử sau khi lắp đặt, cấp khí và điện để kiểm tra hoạt động, quan sát xem có rò rỉ khí hay van đảo chiều đúng chưa trước khi đưa vào sử dụng chính thức.

VII. Một số lỗi thường gặp khi sử dụng van điện từ khí nén 4V130C-06

Trong quá trình sử dụng, van điện từ khí nén 4V130C-06 có thể gặp sự cố phổ biến do môi trường làm việc, nguồn khí, cách lắp đặt.

• Van không hoạt động nguyên nhân thường do không có nguồn điện, đấu sai điện áp, coil bị hỏng, khiến van không thể chuyển trạng thái.
• Coil bị nóng, cháy do sử dụng sai điện áp, cấp điện liên tục quá lâu, môi trường nhiệt độ cao làm giảm tuổi thọ cuộn coil.
• Van bị ket, đóng mở chậm vì bụi bẩn, hơi nước hoặc dầu trong khí nén làm kẹt ty van, làm van phản hồi chậm, không chính xác.
• Rò rỉ khí nén xảy ra tại các đầu nối hoặc bên trong van do gioăng bị mòn, lắp đặt không kín ren bị hở.
• Van hoạt động không ổn định với áp suất khí không đủ, không ổn định khiến van chuyển trạng thái không dứt khoát.
• Phát ra tiếng ồn bất thường do khí nén không sạch các chi tiết bên trong bị mài mòn, gây rung, tiếng kêu khi vận hành.

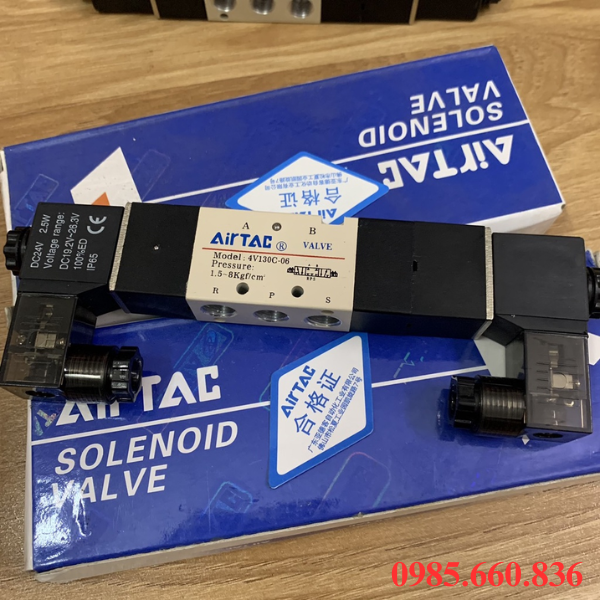

VIII. Địa chỉ cung cấp van điện từ khí nén 4V130C-06

Nếu bạn đang tìm kiếm địa chỉ cung cấp van điện từ khí nén 4V130C-06 chính hãng, chất lượng giá hợp lý, thì Thuận Phát là một trong những đơn vị uy tín được nhiều doanh nghiệp tin tưởng lựa chọn.Với kinh nghiệm lâu năm trong lĩnh vực thiết bị khí nén, Thuận Phát cung cấp đa dạng các dòng van điện từ từ phổ thông đến cao cấp, đáp ứng tốt nhu cầu trong các hệ thống tự động hóa, sản xuất công nghiệp.

Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện đi kèm chính hãng. Sở hữu đội ngũ kỹ thuật giàu kinh nghiệm giúp việc hướng dẫn lắp đặt, bảo dưỡng, bảo trì, thay mới sản phẩm đúng cách. Giá cả cạnh tranh, công khai minh bạch, dịch vụ hậu mãi tận tâm nhiệt tình. Để biết thêm thông tin chi tiết vui lòng liên hệ số 0985.660.836, bộ phận tổng đài hỗ trợ tư vấn, hướng dẫn lựa chọn sản phẩm phù hợp cho hệ thống.

Tham khảo: Van điện từ khí nén 4V420-15

Hotline liên hệ đặt hàng: 0985.660.836
