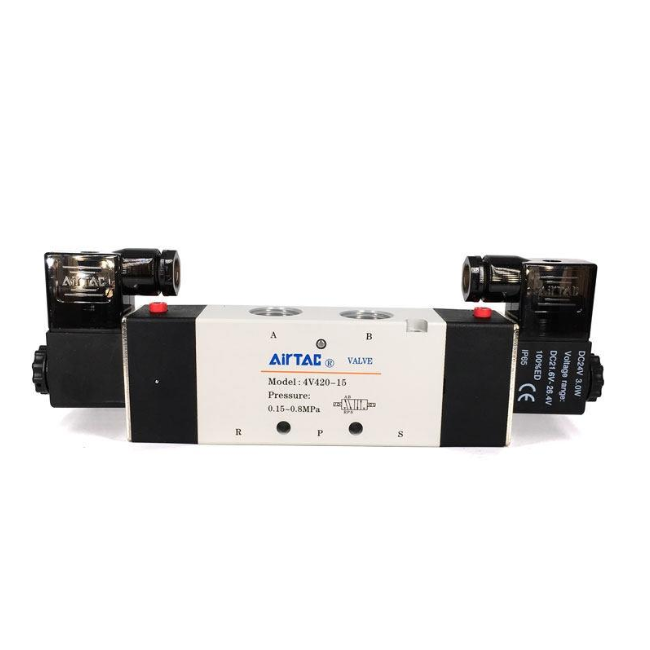

Van điện từ khí nén 4V420-15

I. Khái niệm về van điện từ khí nén 4V420-15

Van điện từ khí nén 4V420-15 hoạt động dựa trên nguyên lý điện từ để đóng mở, điều hướng dòng khí. Là dòng van thuộc 5 cửa, 2 vị trí, sử dụng đề điều khiển hoạt động của xi lanh khí nén trong các hệ thống tự động hóa. 4V420-15 sử dụng cuộn coil điện từ để tạo lực từ tác động lên lõi van, giúp thay đổi trạng thái đóng mở, hướng đi dòng khí.

Khi có tín hiệu điện, van chuyển trạng thái, giúp khí nén đi đến các cổng làm việc, khi ngắt điện van trở về trạng thái ban đầu, chuyển sang vị trí khác. Điểm đặc trưng la có hai đầu coil giúp giữ trạng thái ổn định, cổng kết nối ren ½ inch. Ứng dụng phổ biến trong dây chuyề sản xuất, máy móc tự động, hệ thống điều khiển khí nén. Khả năng điều khiển nhanh, chính xác, độ bền cao, van điện từ là lựa chọn quan trọng trong hệ thống công nghiệp hiện đại.

II. Thông số kỹ thuật van điện từ khí nén 4V420-15

• Tên sản phẩm: Van điện từ khí nén
• Model: 4V420-15
• Loại van: 5 cửa, 2 vị trí
• Lưu chất: Khí nén
• Kích thước: ½ inch
• Số cổng: 5 cổng
• Áp suất: 0.15 – 0.8Mpa
• Nhiệt độ: -20 – 70 độ C
• Điện áp: AC 110V – 220V, DC 12V – 24V
• Công suất: AC 3.5VA, DC 3W
• Thân van: Hợp kim nhôm
• Cấp bảo vệ: IP65
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khí nén

III. Cấu tạo van điện từ khí nén 4V420-15

Van điện từ khí nén 4V420-15 với cấu tạo đơn giản nhưng lại đảm bảo độ chính xác, độ bền cao trong quá trình vận hành.

• Thân van được làm từ hợp kim nhôm có độ bền cao, chống ăn mòn tốt, chịu áp lực khí ổn định, phần chứa chi tiết bộ phận bên trong, kết nối trực tiếp với hệ thống.
• Cuộn coil điện từ sử dụng hai cuộn coil điện, khi cấp điện coil tạo ra từ trường để tác động lên lõi van, giúp chuyển đổi trạng thái làm việc.
• Lõi van là bộ phậ nằm bên trong thân van, giúp đóng mở điều hướng dòng khí, lõi van di chuyển qua lại dưới tác động của lực từ, áp suất khí nén.
• Hệ thống cổng khí gồm 5 cổng chính, 1 cổng cấp khí P, 2 cổng làm việc A – B, 2 cổng xả R – S, giúp phân phối điều hướng dòng khí xi lanh theo trạng thái hoạt động.
• Gioăng làm kín được làm từ cao su, vật liệu chịu mài mòn giúp ngăn rò rỉ khí, đảm bảo hiệu suất làm việc ổn định của van trong thời gian dài.

IV. Ưu điểm nổi bật van điện từ khí nén 4V420-15

Được sử dụng rộng rãi trong công nghiệp, van điện từ khí nén 4V420-15 sở hữu nhiều ưu điểm vượt trội về hiệu suất, độ bền.

• Điều khiển chính xác, phản hồi nhanh nhờ cơ chế điện giúp đóng mở tức thì, đảm bảo độ chính xác cao trong quá trình điều khiển, phù hợp hệ thống tự động hóa.
• Thiết kế hai đầu coil điều khiển kép, giúp ghi nhớ trạng thái làm việc khi mất điện để hệ thống hoạt động ổn định, tránh sai lệch khi mất nguồn.
• Hoạt động bền bỉ, tuổi thọ cao nhờ chất liệu hợp kim nhôm chất lượng, cấu tạo đơn giản giúp giảm hao mòn, tăng độ bền trong môi trường công nghiệp.
• Không yêu cầu bôi trơn thường cuyên vì van có thể hoạt động tốt mà không cần bôi trơn liên tục, giúp giảm chi phí bảo trì, vậm hành.
• Dễ lắp đặt, tích hợp hệ thống vì van có thể lắp trên đế thành cụm nhiều van, giúp tiết kiệm không gian, tối ưu hệ thống đường ống.
• Đa đạng diện áp, linh hoạt sử dụng hỗ trợ nhiều mức điện áp như 12V, 24V, 110V, 220V giúp dễ lựa chọn phù hợp với từng hệ thống điện khác nhau.
• Ứng dụng rộng trong nhiều ngành, phù hợp điêu khiển xi lanh khí nén dây chuyền sản xuất tự động, ngành cơ khí, bao bì, thực phẩm.

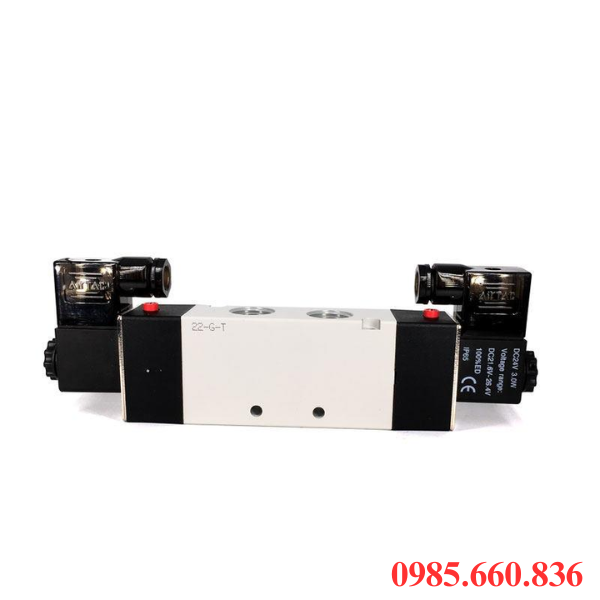

V. Ứng dụng van điện từ khí nén 4V420-15

Là thiết bi quan trọng trong hệ thống điều khiển tự động, van điện từ khí nén 4V420-15 ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp với khả năng đóng mở nhanh.

• Điều khiển xi lanh khí nén, ứng dụng phổ biến, dùng để điều khiển chuyển động tiến lùi của xi lanh khí nén giúp máy hoạt động chính xác, ổn định.
• Dây chuyền sản xuất tự động sử dụng trong hệ thống tự động hóa như dây chuyền đóng gói, máy ép, máy dập, hệ thống phân loại sản phẩm.
• Ngành cơ khí chế tạo máy dược lắp trong máy CNC, máy lắp ráp tự động, hệ thống robot công nghiệp giúp điều khiển cơ cấu khí nén.
• Ngành bao bì, thực phẩm, dệt may ứng dụng máy đóng gói thực phẩm, máy in bao bì, dây chuyền sản xuất dệt may.
• Hệ thống khí nén nhà máy, giúp phân phối khí đến thiết bị, điều khiển hướng dòng khí, tối ưu hiệu suất vận hành hệ thống.

VI. Lưu ý khi lựa chọn coil cho van điện từ khí nén 4V420-15

Việc lựa chọn coil phù hợp giúp van điện từ khí nén 4V420-15 vận hành ổn định, bền bỉ, an toàn.

• Chọn đúng điện áp sử dụng, DC 12V – 24V dùng trong hệ thống điều khiển PLC, AC 110V – 220V phổ biến trong công nghiệp, chọn sai điện áp gây cháy coil, van không hoạt động.
• Phân biệt coil AC, DC, coil DC hoạt động ổn định, ít rung, nóng phù hợp hệ thống tự động, coil AC lực hút mạnh dễ nóng khi hoạt động lâu.
• Kiểm tra công suất, mức tiêu thụ điện khác nhau, nên chọn coil có công suất phù hợp, tránh quá tải hệ thống điện, giúp tiết kiệm năng lượng, tăng tuổi thọ.
• Chú yến đến cấp bảo vệ, môi trường công nghiệp, coil cần có khả năng chống bụi, chống nước nhẹ, đặc biệt quan trọng nếu lắp đặt ngoài trời, môi trường ẩm.
• Khả năng tản nhiệt, chống cháy vì coi hoạt động lâu dễ sinh nhiệt, chọn coil cs vật liệu cách nhiệt tốt, khả năng tản nhiệt hiệu quả, tránh tình trạng cháy coil.

VII. Tiêu chí lựa chọn van điện từ khí nén 4V420-15 phù hợp

Để lựa chọn van điện từ khí nén 4V420-15 phù hợp, an toàn, việc lựa chọn đúng van giúp hệ thống vận hành ổn định, tăng tuổi thọ.

• Phù hợp áp suất, lưu lượng khí, kiểm tra áp suất làm việc của hệ thống, đảm bảo van đáp ứng đủ lưu lượng khí.
• Lựa chọn đúng kích thước cổng kết nối, phù hợp hệ thống trung bình – lớn, đảm bảo đồng bộ với đường ống, tránh tụt áp, rò rỉ khí.
• Chọn loại điện áp, coil phù hợp, DC phổ biến trong hệ thống PLC, AC dùng trong công nghiệp, lựa chọn đúng giúp van hoạt động ổn định.
• Xác định kiểu điều khiển cần phù hợp hệ thống cần giữ trạng thái khi mất điện, đảm bảo hoạt động chính xác trong tự động hóa.
• Phù hợp môi trường làm việc cần xem xét môi trường lắp đặt là bụi bẩn, hóa chất, độ ẩm, nhiệt độ, chọn van có cấp bảo vệ IP65 nếu môi trường khắc nghiệt.
• Chất lượng khí nén đầu vào cần sạch, khô không chưa bụi hay nước, nên sử dụng bộ lọc khí để bảo vệ van, tăng tuổi thọ.

VIII. Báo giá van điện từ khí nén 4V420-15 uy tín tại Thuận Phát

Van điện từ khí nén 4V210 đang được cung cấp phổ biến trên thị trường với nhiều mức giá nhau. Tại Thuận Phát tất cả các sản phẩm đều được cam kết chính hãng, đầy đủ CO~CQ, đảm bảo độ bền, hiệu suất sử dụng lâu dài. Ngoài ra khi mua van tại Thuận Phát quý khách còn được tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống khí nén, hỗ trợ lắp đặt vận hành.

Chính sách bảo hành rõ ràng, minh bạch, giá cả cạnh tranh, nhiều ưu đãi lớn hấp dẫn. Đội ngũ kỹ thuật hướng dẫn bảo dưỡng, bảo trì, cung cấp thông tin chi tiết về sản phẩm. Hỗ trợ giao tận nơi nhanh chóng, cung cấp phụ kiện đi kèm chính hãng. Để nhận báo giá chính xác, chi tiết vui lòng liên hệ Thuận Phát Valve qua số 0985.660.836, bộ phận tổng đài tư vấn, báo giá, cung cấp thông tin và lựa chọn sản phẩm phù hợp với hệ thống.
