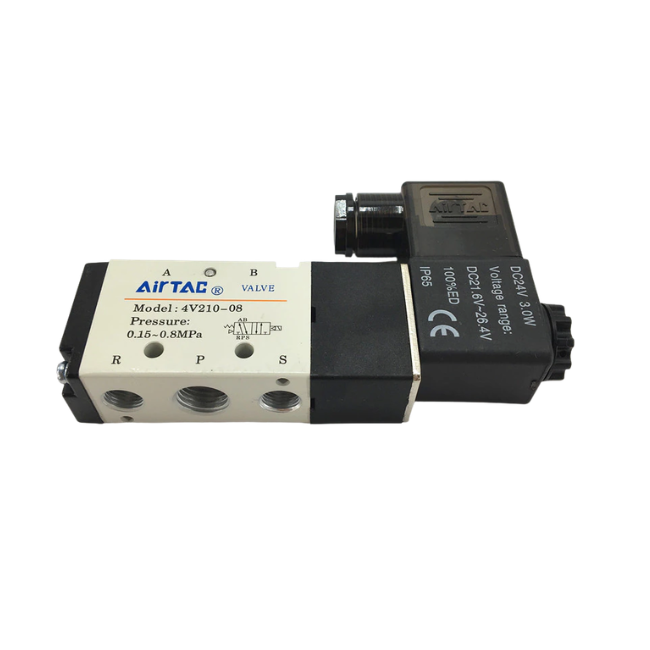

Van điện từ khí nén 4V210-08

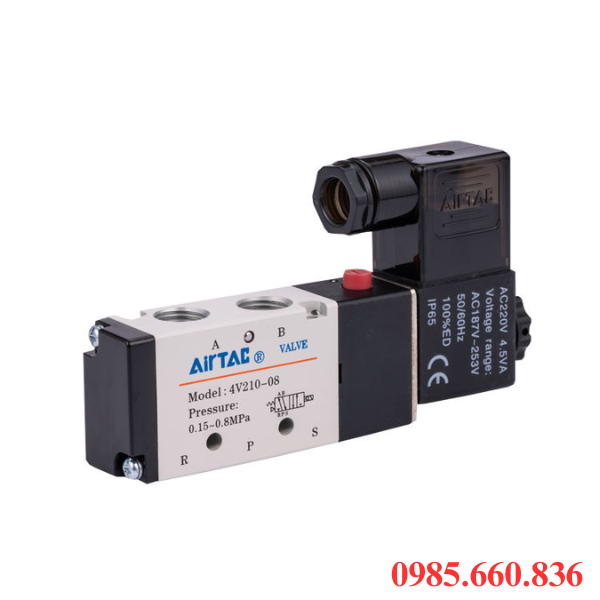

I. Van điện từ khí nén 4V210-08 là gì?

Van điện từ khí nén 4V210-08 dùng để điều khiển dòng khí nén bằng tín hiệu điện, đóng vai trò trung gian trong hệ thống tự động hóa công nghiệp. Hoạt động dựa trên nguyên lý điện từ, khi cấp điện vào cuộn coil, van sẽ chuyển trạng thái để cho phép, ngắt dòng khí đi qua, giúp điều khiển hoạt động của các thiết bị như xi lanh khí nén. Van thường có cấu tạo 5 cổng 2 vị trí, phù hợp với các hệ thống sử dụng xi lanh tác động kép. Với khả năng vận hành tự động, nhanh, chính xác, giúp thay thế thao tác thủ công, nâng cao hiệu suất làm việc, đảm bảo tính ổn định cho toàn bộ hệ thống khí nén.

II. Thông số kỹ thuật van điện từ khí nén 4V210-08

• Tên sản phẩm: Van điện từ khí nén
• Model: 4V210-08
• Cổng cấp: G1/4”
• Cổng xả: G1/8”
• Môi chất: Khí nén
• Áp suất: 0.15 – 0.8Mpa
• Nhiệt độ: -20 – 70 độ C
• Điện áp: 12V, 24V, 110V, 220V
• Công suất: 3- 5W
• Chất liệu: Hợp kim nhôm
• Bảo hành: 12 tháng

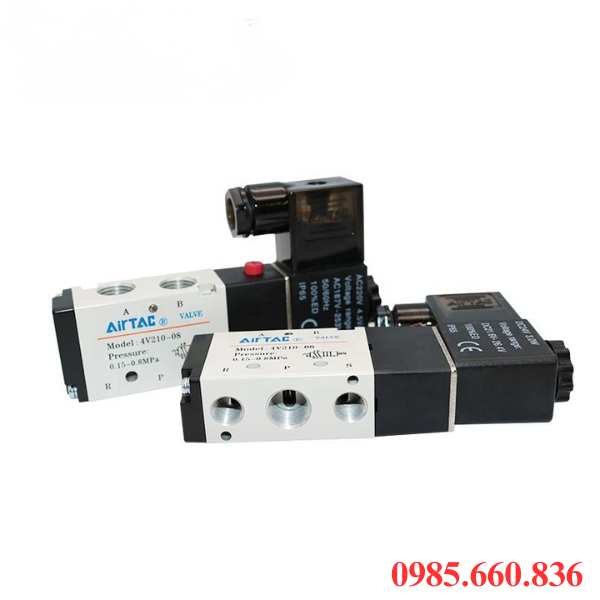

III. Cấu tạo, nguyên lý hoạt động van điện từ khí nén 4V210-08

1. Cấu tạo van điện từ khí nén 4V210-08

Được cấu tạo từ nhiều bộ phận chính, van điện từ khí nén 4V210-08 giúp đảm khả năng đóng mở, điều hướng dòng khí chính xác, ổn định.

• Thân van làm từ hợp kim nhôm chắc chắn, có nhiệm vụ chứa các bộ phận bên trong, tạo đường dẫn cho khí nén đi qua.
• Cuộn coil điện từ bộ phận nhận tín hiệu điện 12V, 24V, 220V, tạo ra từ trường để điều khiển trạng thái đóng mở của van.
• Lõi van giúp di chuyển qua lại khi có tác động của từ trường, thay đổi hướng dòng khí trong van.
• Lò xo hồi giúp đưa lõi van trở về vị trí ban đầu khi ngắt điện, đảm bảo van hoạt động ổn định theo chu kỳ.
• Cổng khí gồm 5 cổng 1 cổng cấp khí P, 2 cổng làm việc A, B và 2 cổng xả R, S, đảm nhiệm việc phân phối thoát khí.
• Gioăng, phớt làm kín để đảm bảo độ kín, ngăn rò rỉ khí trong quá trình vận hành.

2. Nguyên lý hoạt động van điện từ khí nén 4V210-08

Van điện từ khí nén 4V210-08 hoạt động dựa trên nguyên lý điện từ kết hợp cơ khí, để điều khiển hướng dòng khí. Khi cấp điện vào cuộn coil, từ trường được tạo ra sẽ hút lõi van dịch chuyển, làm thay đổi vị trí các cửa khí bên trong. Khí nén từ cổng cấp P được dẫn tới cổng làm việc, cổng còn lại sẽ xả khí ra ngoài, giúp xi lanh thực hiện chuyển động. Ngược lại, khi ngắt điện, cuộn coil mất từ tính, lò xo hồi sẽ đẩy lõi van trở về vị trí ban đầu. Hướng dòng khí được đảo chiều, khí nén được cấp sang cổng còn lại và cổng trước đó xả ra ngoài. Quá trình này diễn ra nhanh chóng, lặp lại theo tín hiệu điện, giúp điều khiển chính xác hoạt động của xi lanh khí nén trong hệ thống.

> Xem thêm: Thiết bị thủy lực khí nén

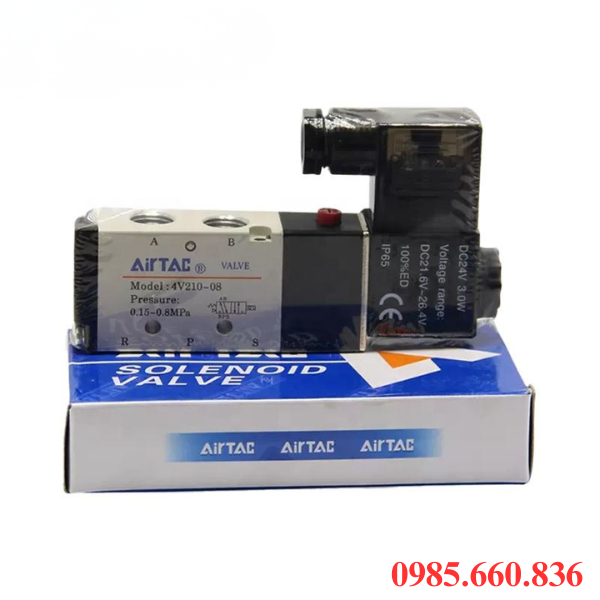

IV. Ưu điểm nổi bật van điện từ khí nén 4V210-08

Van điện từ khí nén 4V210-08 sở hữu nhiều ưu điểm, giú van được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp.

• Phản hồi nhanh, hoạt động chính xác thời gian đóng mở nhanh, giúp điều khiển dòng khí ổn định, chính xác trong quá trình vận hành.
• Lưu lượng khí lớn, đáp ứng hệ thống trung bình với cổng ren 1/4”, cho phép lưu lượng khí đi qua lớn hơn so với các dòng nhỏ, phù hợp với xi lanh kích thước vừa.
• Độ bền cao, tuổi thọ lâu dài nhờ thân van làm từ hợp kim nhôm chống ăn mòn, kết cấu chắc chắn, có thể hoạt động nhiều chu kỳ mà vẫn ổn định.
• Đa dạng điện áp, dễ tích hợp với nhiều mức điện áp như 12V, 24V, 110V, 220V, giúp dễ dàng lắp đặt vào nhiều hệ thống khác nhau.
• Dễ lắp đặt, bảo trì thiết kế tiêu chuẩn, nhỏ gọn, có thể thay thế linh kiện nhanh chóng, thuận tiện khi sửa chữa, bảo dưỡng.
• Có thể lắp thành cụm có khả năng tích hợp nhiều van trên cùng một đế, giúp tiết kiệm không gian, tối ưu hệ thống.
• Giá thành hợp lý, phổ biến là dòng van tầm trung, chi phí phù hợp nhưng vẫn đảm bảo hiệu suất và độ ổn định cao.

V. Ứng dụng thực tế van điện từ khí nén 4V210-08

Đươc ứng dụng trong nhiều lĩnh vực, van điện từ khí nén 4V210-08 với khả năng điều khiển khí nén chính xác, ổn định.

• Ứng dụng hệ thống tự động hóa công nghiệp sử dụng để điều khiển hoạt động của xi lanh trong các dây chuyền sản xuất tự động như lắp ráp, đóng gói, phân loại sản phẩm.
• Ứng dụng ngành chế tạo máy, tích hợp trong các máy móc như máy cắt, máy ép, máy CNC để điều khiển chuyển động bằng khí nén.
• Ứng dụng ngành thực phẩm, đóng gói ứng dụng trong máy đóng gói, chiết rót, đảm bảo hoạt động nhanh, chính xác và liên tục.
• Ứng dụng ngành dệt may, in ấn để điều khiển các cơ cấu kẹp, đẩy, ép trong máy dệt, máy in công nghiệp.
• Ứng dụng vào hệ thống điều khiển khí nén dùng để phân phối và đảo chiều dòng khí trong các hệ thống sử dụng xi lanh tác động kép.
• Ứng dụng lắp đặt theo cụm được sử dụng theo cụm nhiều van để điều khiển đồng thời nhiều thiết bị, giúp tối ưu không gian và hệ thống.

VI. Lưu ý khi sử van điện từ khí nén 4V210-08

Để đảm bảo van điện từ khí nén 4V210-08 hoạt động ổn định, bền bỉ, đtạ hiệu suất cao, người vận hành cần lưu ý:

• Sử dụng nguồn khí sạch, khí nén cần được lọc qua bộ lọc để loại bỏ bụi bẩn, hơi nước, tránh làm kẹt lõi van, giảm tuổi thọ thiết bị.
• Đúng điện áp sử dụng, van cần cấp đúng điện áp theo thông số của cuộn coil 12V, 24V, 220V để tránh cháy coil, van hoạt động không ổn định.
• Lắp đặt đúng chiều, đúng cổng đảm bảo kết nối đúng các cổng P, A, B, R, S theo sơ đồ, tránh đấu sai gây lỗi hệ thống.
• Không vượt quá áp suất cho phép áp suất khí nén cần nằm trong khoảng cho phép 0.15 – 0.8 Mpa để đảm bảo an toàn và độ bền của van.
• Môi trường lắp đặt phù hợp tránh lắp van ở nơi có nhiệt độ quá cao, độ ẩm lớn nhiều bụi bẩn, hóa chất ăn mòn.
• Kiểm tra, bảo trì định kỳ thường xuyên kiểm tra coil, gioăng, lõi van để phát hiện sớm hư hỏng và thay thế kịp thời.
• Hạn chế cấp điện liên tục trong thời gian dài, với một số ứng dụng, cần tránh để coil hoạt động liên tục quá lâu gây nóng và giảm tuổi thọ.

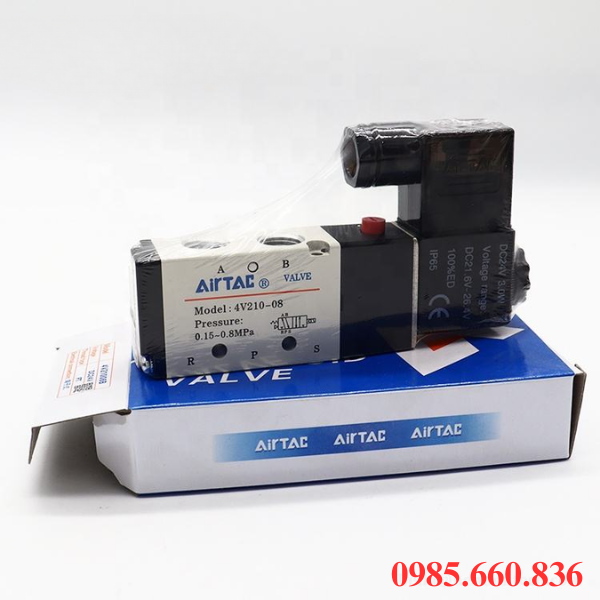

VII. Tiêu chí lựa chọn van điện từ khí nén 4V210-08 phù hợp

Việc lựa chọn van điện từ khí nén 4V210-08 phù hợp với hệ thống, người vận hành cần dựa trên những tiêu chí:

• Phù hợp với nhu cầu sử dụng xác định hệ thống sử dụng xi lanh tác động đơn hay kép để chọn đúng loại van 5/2, đảm bảo điều khiển chính xác.
• Áp suất làm việc của hệ thống lựa chọn van có dải áp suất phù hợp (thường 0.15 – 0.8 MPa), tránh tình trạng quá áp hoặc thiếu áp gây ảnh hưởng đến hiệu suất.
• Kích thước cổng kết nối cần đảm bảo tương thích với đường ống và thiết bị trong hệ thống để tránh rò rỉ hoặc giảm lưu lượng.
• Điện áp sử dụng chọn đúng loại điện áp DC 12V, 24V, AC 220V phù hợp với hệ thống điện để đảm bảo an toàn và độ bền của coil.
• Lưu lượng khí lựa chọn van có lưu lượng phù hợp với quy mô hệ thống, giúp thiết bị vận hành ổn định và đạt hiệu suất cao.
• Chất lượng, vật liệu ưu tiên van có thân làm từ hợp kim nhôm, độ bền cao, chống ăn mòn, đảm bảo hoạt động lâu dài trong môi trường công nghiệp.
• Thương hiệu, độ uy tín nên chọn sản phẩm từ các thương hiệu uy tín hoặc nhà cung cấp đáng tin cậy để đảm bảo chất lượng và chế độ bảo hành
• Môi trường làm việc xem xét nhiệt độ, độ ẩm, bụi bẩn để chọn loại van có khả năng chịu môi trường phù hợp, tránh hư hỏng nhanh.

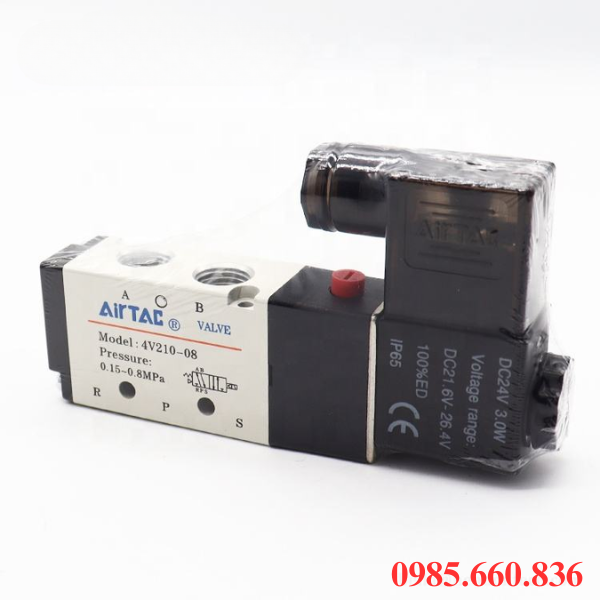

VIII. Địa chỉ cung cấp van điện từ khí nén 4V210-08 chính hãng

Nếu bạn đang tìm kiếm địa chỉ cung cấp van điện từ khí nén 4V210-08 chính hãng, chất lượng cao thì Thuận Phát là một trong những lựa chọn uy tín hàng đầu trên thị trường. Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị khí nén, Thuận Phát cam kết cung cấp sản phẩm đúng tiêu chuẩn, đầy đủ thông số kỹ thuật, độ bền cao và khả năng vận hành ổn định.

Ngoài ra, quý khách khi mua hàng tại Thuận Phát còn được tư vấn kỹ thuật tận tình, hỗ trợ lựa chọn sản phẩm phù hợp với từng hệ thống, cùng chính sách bảo hành rõ ràng và giao hàng nhanh chóng trên toàn quốc. Thời gian bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện đi kèm chính hãng. Giá cả cạnh tranh, công khai, minh bạch, hướng dẫn lắp đặt, bảo trì, bảo dưỡng, vận hành sản phẩm. Mọi thông tin chi tiết vui lòng liên hệ cho chúng tôi qua số 0985.660.836 để được tư vấn, giải đáp, cung cấp thông tin về sản phẩm.
