Máy bơm dầu Diesel là gì? Quy trình 6 bước vận hành và bảo dưỡng

Khi sự cố hỏa hoạn xảy ra, nguy cơ mất điện lưới đột ngột có thể làm vô hiệu hóa toàn bộ hệ thống máy bơm chữa cháy động cơ điện, đe dọa trực tiếp an toàn tính mạng và tài sản công trình.

Máy bơm dầu diesel là loại máy bơm công nghiệp sử dụng động cơ đốt trong vận hành bằng nhiên liệu dầu diesel để truyền động cho đầu bơm ly tâm, tạo lực hút và đẩy chất lỏng với lưu lượng cùng áp suất cực lớn. Nhờ khả năng hoạt động độc lập hoàn toàn với mạng lưới điện, thiết bị này đóng vai trò là mắt xích cứu hỏa dự phòng tối quan trọng, đảm bảo nguồn nước chữa cháy được cung cấp liên tục trong mọi tình huống khẩn cấp. Bài viết này sẽ giải đáp toàn diện khái niệm máy bơm dầu Diesel là gì, phân tích tiêu chuẩn trạm bơm theo QCVN 02:2020/BCA và hướng dẫn quy trình 6 bước vận hành – bảo dưỡng chuẩn kỹ thuật giúp hệ thống luôn hoạt động bền bỉ.

I. Khái niệm và phân loại máy bơm dầu diesel là gì?

1.1 Bản chất và Nguyên lý vận hành của Máy Bơm Dầu Diesel là gì?

Máy bơm dầu diesel (hay máy bơm nước chạy dầu diesel) là dòng máy bơm công nghiệp sử dụng động cơ đốt trong vận hành hoàn toàn bằng nhiên liệu dầu diesel để tạo ra cơ năng truyền động cho hệ thống bơm chất lỏng.

Lợi ích lớn nhất của dòng thiết bị này là khả năng vận hành độc lập 100% với lưới điện quốc gia, giúp duy trì lưu lượng và áp lực chất lỏng liên tục ngay cả khi xảy ra sự cố mất điện toàn phần.

Nguyên lý vận hành chuẩn kỹ thuật máy bơm dầu Diesel là gì?

• Động cơ đốt trong 4 kỳ: Động cơ vận hành theo chu trình Hút - Nén - Nổ - Xả. Động cơ của máy bơm kích nổ tự động bằng phương thức nén không khí ở áp suất và nhiệt độ cao trong xi-lanh rồi phun nhiên liệu dầu diesel trực tiếp vào buồng đốt để sinh công.
• Truyền động ly tâm: Năng lượng cơ học từ trục khớp nối của động cơ diesel được truyền qua trục bơm bằng thép không gỉ đến bánh công tác (cánh bơm). Lực ly tâm sinh ra khi bánh công tác quay với tốc độ cao sẽ tạo ra vùng áp suất thấp ở tâm bơm để hút chất lỏng vào và đẩy chất lỏng ra đường ống dẫn dưới áp suất cực lớn.

1.2. Phân loại các dạng máy bơm Diesel

Dựa trên kết cấu cơ khí và phạm vi ứng dụng thực tế, máy bơm dầu diesel được chia thành các nhóm chính sau:

Phân loại theo kết cấu kỹ thuật:

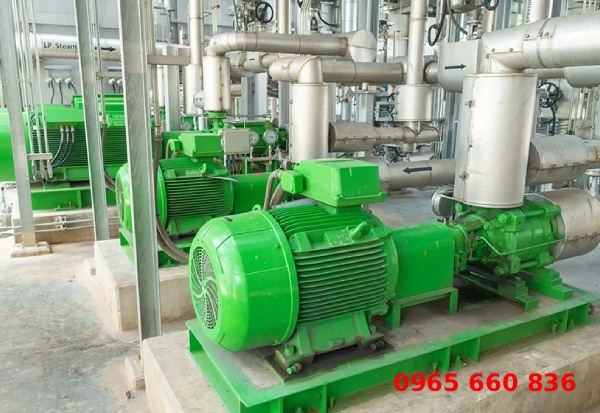

• Máy bơm ly tâm trục ngang: Là dạng bơm ly tâm dạng trục rời có động cơ và đầu bơm lắp trên cùng bệ thép cố định gia cường. Bơm có độ bền cơ học cao, lưu lượng nước cực lớn, chuyên dùng cho các trạm bơm chữa cháy công nghiệp và hệ thống cấp nước quy mô lớn...

Máy bơm ly tâm trục ngang

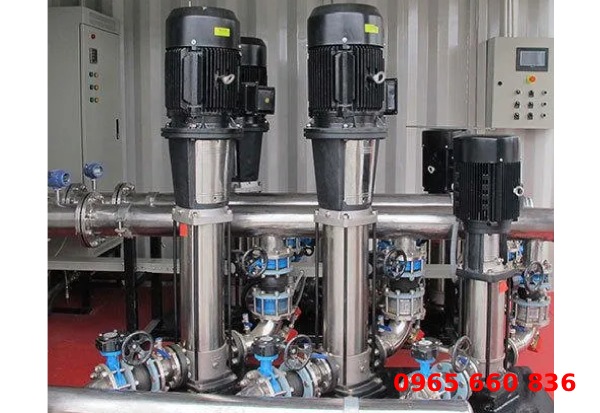

• Máy bơm ly tâm trục đứng: Thiết kế tối ưu không gian sàn, động cơ nằm phía trên trục đứng. Thích hợp cho các công trình nhà cao tầng hoặc nơi có diện tích phòng máy hạn chế.

Máy bơm ly tâm trục đứng

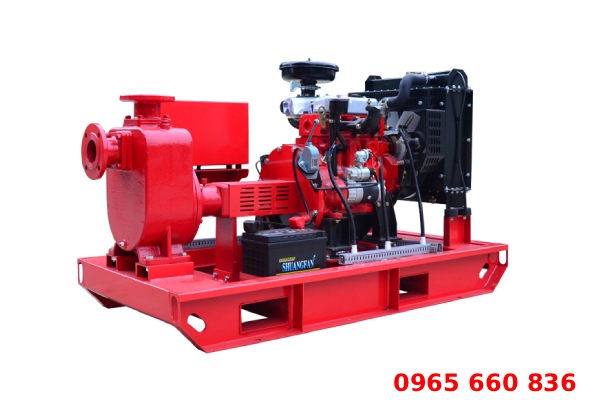

• Máy bơm tự mồi: Có buồng bơm tích hợp khả năng giữ lại nước và tự xả khí. Thiết bị có thể hút nước trực tiếp từ kênh rạch, ao hồ hay mương sâu mà không cần thao tác mồi nước thủ công.

Máy bơm tự mồi

Phân loại theo mục đích ứng dụng:

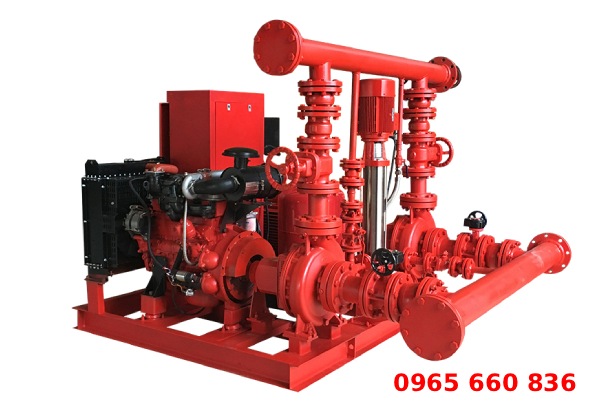

• Máy bơm chữa cháy Diesel: Dòng bơm công nghiệp có dải công suất lớn từ 7,5 kW trở lên. Bơm giữ vai trò làm bơm dự phòng bắt buộc hoặc bơm chính trong hệ thống Phòng cháy chữa cháy (PCCC).

Máy bơm chữa cháy Diesel

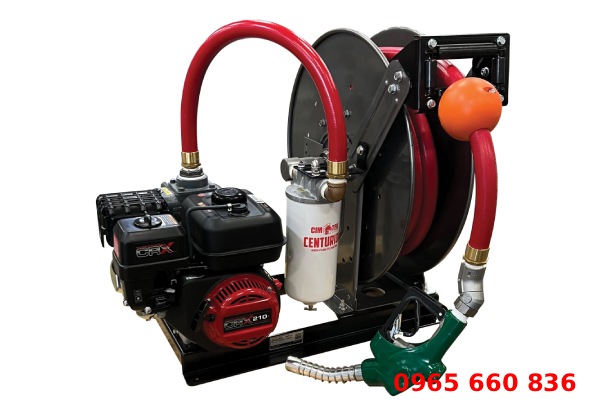

• Máy bơm chuyển nhiên liệu Diesel: Dạng bơm chuyên dụng (bơm bánh răng, bơm cánh gạt hoặc bơm ly tâm) dùng để sang chiết dầu diesel giữa các bồn chứa, xe bồn hoặc cấp nhiên liệu cho máy móc công trình.

Máy bơm chuyển nhiên liệu Diesel

1.3. Điểm khác biệt của máy bơm chạy điện, xăng với máy bơm dầu Diesel là gì?

Khám phá bảng sau để tìm hiểu sự khác biệt so với máy chạy điện và chạy xăng của máy bơm dầu Diesel là gì.

II. Tiêu chuẩn kỹ thuật cho trạm bơm Diesel và yêu cầu lắp đặt

2.1. Tiêu chuẩn Kỹ thuật Bắt buộc áp dụng cho Trạm Bơm Diesel

Đối với thiết bị kỹ thuật công nghiệp và PCCC, tiêu chuẩn kỹ thuật bắt buộc của máy bơm dầu diesel là gì? Máy bơm phải tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật quốc gia và tiêu chuẩn quốc tế hiện hành:

• QCVN 02:2020/BCA: Quy chuẩn kỹ thuật quốc gia về Trạm bơm nước chữa cháy do Bộ Công an ban hành. Áp dụng bắt buộc cho các công trình nhà cao trên 10 tầng, nhà sản xuất, kho có diện tích từ 18.000 m² trở lên.
• TCVN 3890:2023: Tiêu chuẩn Việt Nam về trang bị, bố trí phương tiện, hệ thống PCCC cho nhà và công trình.
• NFPA 20 (National Fire Protection Association): Tiêu chuẩn quốc tế Hoa Kỳ về lắp đặt máy bơm chữa cháy cố định.
• ISO 9906: Tiêu chuẩn thử nghiệm nghiệm thu hiệu suất thủy lực đối với máy bơm ly tâm.

2.2. Dữ liệu thông số kỹ thuật và yêu cầu lắp đặt khắt khe theo QCVN 02:2020/BCA

1. Yêu cầu về động cơ và cơ cấu bảo vệ quá tốc


• Động cơ diesel phải là loại 4 thì, kích nổ bằng phương thức nén hơi nhiên liệu.
• Động cơ phải trang bị thiết bị tự động dừng khi tốc độ vòng quay vượt quá 120% tốc độ định mức lớn nhất và bắt buộc phải có cơ cấu tái thiết lập (reset) bằng tay trước khi khởi động lại.
2. Dung tích bồn dầu và khoảng cách an toàn


• Bình chứa dầu diesel phải có dung tích không nhỏ hơn 110% giá trị tối thiểu xác định theo công suất lớn nhất trên trục bơm, với định mức tối thiểu là 5 L/kW. Trong đó, tính toán 5% cho sự giãn nở thể tích nhiên liệu và 5% cho phần chứa cặn dầu lắng đọng.
• Đáy bồn chứa dầu cho động cơ diesel phải cao hơn miệng vào bơm cao áp của động cơ tối thiểu 1,2 m.
• Khoảng cách tối thiểu giữa bồn chứa nhiên liệu và tủ điều khiển máy bơm chữa cháy là 2 m khi không có vách ngăn cháy.
• Khoảng cách từ tường trạm bơm đến két nước làm mát của động cơ tối thiểu là 2 m (hoặc gấp 3 lần chiều cao két nước).
3. Hệ thống điện ắc quy dự phòng khởi động


• Trạm bơm bắt buộc phải trang bị 2 bộ điện ắc quy khởi động độc lập. Mỗi bộ ắc quy phải có dung lượng điện gấp 2 lần mức yêu cầu, bảo đảm đủ năng lượng đề máy 6 lần liên tiếp (mỗi lần đề 15 giây, thời gian nghỉ giữa các lần đề là 15 giây).
• Giá đặt bình ắc quy bằng kim loại phải đặt cao hơn mặt sàn nhà trạm bơm tối thiểu 305 mm.
• Đồng hồ đo điện áp và dòng sạc bình ắc quy phải có sai số không vượt quá 5%.
4. Chế độ vận hành và lịch bảo dưỡng trạm bơm


• Khi bơm tự động kích hoạt, thời gian chạy tối thiểu của máy bơm phải đạt 10 phút trước khi cho phép tắt thủ công tại tủ điều khiển.
• Trong vòng 20 giây kể từ khi nhận tín hiệu kích hoạt, trạm bơm diesel phải cung cấp và duy trì áp suất xả ổn định (độ lệch trong khoảng ±10%).
• Động cơ diesel bắt buộc phải được chạy thử kiểm tra không tải định kỳ 01 tuần/lần.

2.3. Case Study thực tế - Lắp đặt trạm bơm PCCC dự phòng tại Nhà máy công nghiệp

• Bối cảnh dự án: Một nhà máy sản xuất linh kiện công nghiệp tại KCN Bắc Ninh với tổng diện tích nhà xưởng 25.000 m² (thuộc phạm vi bắt buộc áp dụng QCVN 02:2020/BCA).
• Giải pháp thiết kế trạm bơm:
• Bơm chính: 01 Máy bơm động cơ điện công suất 75 kW.
• Bơm dự phòng: 01 Máy bơm dầu diesel trục rời (đầu bơm Pentax CA nhập khẩu Ý kết hợp động cơ Hyundai) công suất 90 kW.
• Hệ thống phụ trợ: 01 Bồn dầu mạ kẽm 500 lít (đạt tiêu chuẩn dung tích 5 L/kW), lắp đặt bệ đỡ dầu cao 1,25 m so với đầu bơm cao áp và cách tủ điều khiển tự động 2,5 m. Trang bị 2 bộ ắc quy 12V-120Ah đặt trên giá kim loại cao 350 mm so với mặt sàn.
• Kết quả nghiệm thu: Trạm bơm đạt chứng nhận công bố hợp quy theo Phương thức 8 của QCVN 02:2020/BCA. Khi diễn tập cắt toàn bộ nguồn điện lưới 380V của nhà máy, tủ điều khiển tự động nhận tín hiệu sụt áp đường ống và kích hoạt máy bơm diesel khởi động thành công trong 12 giây, duy trì áp lực nước 8,5 bar trên toàn bộ hệ thống chữa cháy Sprinkler tự động.

III. Thi công, vận hành và kiểm tra đo đạc thực chiến

3.1. Quy trình 6 bước lắp đặt vận hành và thử nghiệm máy bơm dầu Diesel là gì?

Quy trình 6 bước chi tiết nhất từ khảo sát đến vận hành máy bơm dầu Diesel là gì?

Bước 1: Khảo sát vị trí & Thi công bệ máy trạm bơm

• Thi công bệ móng: Đặt cụm bơm trên bệ bê tông phẳng, kiên cố, liên kết chặt chẽ với bệ khung thép gia cường của tổ máy để triệt tiêu lực rung lắc khi động cơ vận hành ở tốc độ cao.
• Bố trí không gian & Thông gió: Đảm bảo hệ thống ống thông gió tự do, duy trì nhiệt độ phòng bơm không thấp hơn 4,4°C. Khoảng cách từ tường trạm bơm đến két nước làm mát của động cơ diesel phải đạt tối thiểu 2 m (hoặc gấp 3 lần chiều cao két nước).

Bước 2: Lắp đặt bồn nhiên liệu, tủ điều khiển & Cụm ắc quy theo QCVN 02:2020/BCA

• Bồn dầu diesel: Lắp đặt bồn chứa dầu có dung tích không nhỏ hơn 110% nhu cầu vận hành tối thiểu (tối thiểu 5 L/kW). Đáy bồn nhiên liệu bắt buộc phải đặt cao hơn miệng vào bơm cao áp của động cơ tối thiểu 1,2 m.
• Tủ điều khiển trạm bơm: Đặt tủ điều khiển gần động cơ ở vị trí dễ thao tác, cách mặt sàn tối thiểu 0,3 m và có biện pháp che chắn chống nước văng. Khoảng cách an toàn giữa bồn dầu và tủ điều khiển tối thiểu là 2 m (khi không có vách ngăn cháy).
• Cụm ắc quy dự phòng: Trang bị 2 bộ ắc quy độc lập, đặt trên giá kim loại cao hơn mặt sàn nhà trạm bơm tối thiểu 305 mm.

Bước 3: Lắp đặt hệ thống đường ống & Van xả khí tự động

• Kết nối đường ống: Kết nối ống hút và ống đẩy đúng kích thước tiêu chuẩn kỹ thuật, đảm bảo các mặt đao, khớp nối được bắt chặt và kín khít. Kiểm tra mở hoàn toàn các van chặn trên đường ống hút và đẩy.
• Lắp van xả khí tự động: Bắt buộc gắn van xả khí tự động tại vị trí cao nhất trên vỏ bơm để loại bỏ triệt để bọt khí đọng trong buồng bơm.

Bước 4: Kiểm tra tiền vận hành (Pre-start Check) & Mồi nước

• Kiểm tra mức nhiên liệu & Bôi trơn: Xác định mức dầu diesel trong bồn đạt từ 2/3 bình trở lên, kiểm tra mức dầu bôi trơn động cơ và lượng nước làm mát trong bình tích áp/giàn tản nhiệt.
• Mồi nước & Xả khí: Tiến hành mồi nước đầy buồng bơm (đối với dòng bơm ly tâm không tự mồi) và xả toàn bộ không khí đọng qua van xả khí để tránh hiện tượng chạy khô (dry running) gây hỏng phớt.

Bước 5: Khởi động & Đo đạc thông số kỹ thuật thực địa

• Kích hoạt vận hành: Khởi động máy bơm tự động qua tủ điều khiển hoặc ấn nút khởi động thủ công tại chỗ. Trong vòng 20 giây kể từ khi nhận tín hiệu, tổ máy phải đạt tốc độ vận hành định mức và thiết lập áp suất xả ổn định.
• Đo đạc chỉ số kỹ thuật: Dùng đồng hồ đo lường chuyên dụng để kiểm tra tại chỗ: tốc độ vòng quay động cơ (rpm), áp lực dầu bôi trơn, nhiệt độ nước làm mát và điện áp/dòng sạc bình ắc quy.
• Thử nghiệm dòng chảy (Flow Test): Đo đạc hiệu suất vận hành của tổ bơm ở 3 chế độ tải: Tải tối thiểu (Zero flow/Shut-off), Tải danh định (100% Flow) và Tải cực đại (150% Flow). Đảm bảo bơm chạy êm, không bị rung lắc bất thường.

Bước 6: Quy trình dừng máy an toàn & Lập hồ sơ nghiệm thu

• Dừng máy chuẩn kỹ thuật: Khi kết thúc chạy thử hoặc dập xong sự cố, duy trì máy chạy tối thiểu 10 phút để hạ nhiệt động cơ trước khi ngắt thủ công tại tủ điều khiển.
• Nghiệm thu & Lưu hồ sơ: Vệ sinh thiết bị, xả khí dư và lập đầy đủ hồ sơ nghiệm thu bao gồm: Phiếu kết quả thử nghiệm dòng chảy, Bản vẽ hoàn công trạm bơm và Nhật ký vận hành - bảo dưỡng định kỳ.

3.2. Sai Lầm 80% kỹ sư mới mắc phải và lưu ý an toàn thực địa

• ❌ Sai lầm 1: Để máy bơm chạy khô (Dry Running) khi buồng bơm chưa đầy nước


• Tác hại: Lực ma sát cực lớn sinh nhiệt cao làm cháy phớt cơ khí (mechanical seal) và vỡ bánh công tác chỉ trong vòng vài phút.
• Khắc phục: Luôn kiểm tra mồi đầy nước buồng bơm và đảm bảo van xả khí tự động trên đỉnh vỏ bơm hoạt động tốt trước khi đề máy.
• ❌ Sai lầm 2: Lắp bồn chứa dầu diesel ngang hoặc thấp hơn bơm cao áp động cơ


• Tác hại: Làm gián đoạn dòng cấp nhiên liệu tự chảy, sinh ra e-dầu (bọt khí trong đường ống) khiến động cơ bị bỏ máy hoặc chết máy đột ngột khi đang tải nặng.
• Khắc phục: Đáy bồn chứa dầu diesel bắt buộc phải đặt cao hơn miệng vào bơm cao áp tối thiểu 1,2 m theo đúng QCVN 02:2020/BCA.
• ❌ Sai lầm 3: Bỏ qua lịch chạy thử không tải 30 phút/tuần


• Tác hại: Dẫn đến ắc quy bị tự xả sụt áp, dầu bôi trơn đóng cặn và kim phun nhiên liệu bị tắc cặn, khiến máy bơm không thể khởi động khi có sự cố cháy thực tế.
• Khắc phục: Duy trì nghiêm ngặt chế độ chạy thử không tải tối thiểu 30 phút/lần/tuần cho bơm diesel.
• ❌ Sai lầm 4: Đặt trực tiếp cụm bình ắc quy xuống mặt sàn trạm bơm


• Tác hại: Môi trường ẩm ướt hoặc sự cố ngập nước nhẹ dưới sàn phòng máy sẽ làm chập điện, rò rỉ axit và ăn mòn cực từ ắc quy.
• Khắc phục: Lắp đặt giá đặt bình ắc quy bằng kim loại nâng cao hơn mặt sàn tối thiểu 305 mm.
• ❌ Sai lầm 5: Vận hành động cơ diesel trong phòng kín không có quạt thông gió


• Tác hại: Khí thải độc hại (CO, CO2) tích tụ gây ngộ độc cho người vận hành, đồng thời nhiệt độ không khí phòng bơm tăng nhanh vượt 40°C làm động cơ quá nhiệt và tự động ngắt.
• Khắc phục: Thiết kế đường ống thoát khí thải ra ngoài trời và lắp đặt quạt thông gió cưỡng bức đảm bảo lưu lượng không khí trao đổi liên tục.

Máy bơm dầu Diesel tại Thuận Phát

Việc nắm vững bản chất máy bơm dầu diesel là gì, thấu hiểu nguyên lý vận hành cũng như làm chủ các tiêu chuẩn kỹ thuật bắt buộc (như QCVN 02:2020/BCA) không chỉ dừng lại ở góc độ lý thuyết, mà là yếu tố sống còn trong công tác quản lý an toàn công trình. Một trạm bơm diesel được tính toán đúng công suất, lắp đặt bồn nhiên liệu đúng khoảng cách an toàn và tuân thủ nghiêm ngặt lịch chạy thử 30 phút/tuần sẽ là lá chắn tin cậy nhất, bảo vệ toàn bộ tài sản và con người trước nguy cơ sự cố cháy nổ hay mất điện đột ngột.

Với kinh nghiệm chuyên sâu trong lĩnh vực cung cấp thiết bị xăng dầu và giải pháp kỹ thuật công nghiệp, các sản phẩm máy bơm tại Thuận Phát luôn đảm bảo chất lượng cao, đầy đủ giấy tờ kiểm định CO/CQ và hoạt động đúng theo tiêu chuẩn kỹ thuật. Đội ngũ kỹ sư tại Thuận Phát luôn sẵn sàng đồng hành hỗ trợ bạn khảo sát, đưa ra phương án kỹ thuật tối ưu.
