Công tắc áp suất HS210 HS206 HS220 HS230 | Rơ le áp suất

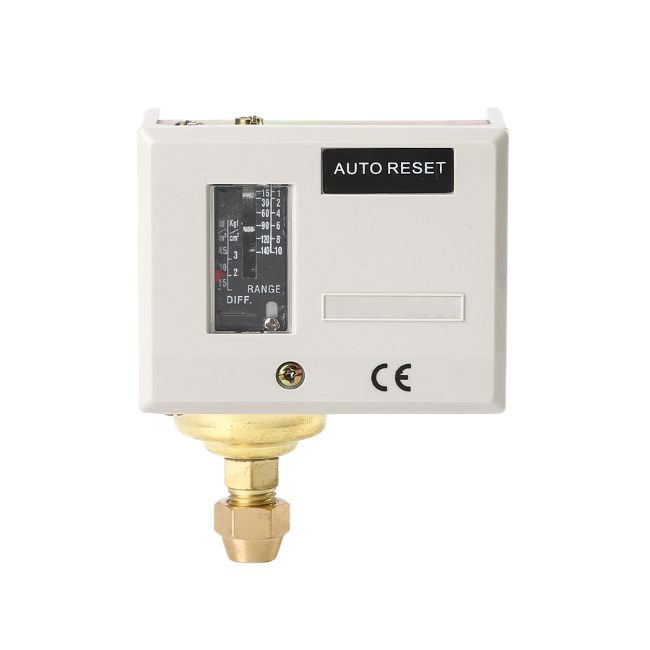

I. Giới thiệu về công tắc áp suất HS210 HS206 HS220 HS230

Công tắc áp suất HS210, HS206, HS220, HS230 dòng rơ le áp suất được sử dụng phổ biến trong hệ thống công nghiệp để kiểm soát, duy trì mức áp suất ổn định. Với nhiệm vụ đóng ngắt mạch điện tự động khi áp suất đạt đến ngưỡng cài đặt, giúp bảo vệ và tối ưu hoạt động của hệ thống. Các model HS210, HS206, HS220, HS230 thuộc dòng công tắc áp suất cơ khí, thường được sản xuất tại Hàn Quốc.

Nổi bật với thiết kế nhỏ gọn, độ bền cao, khả năng hoạt động ổn định trong nhiều môi trường khác nhau. Ứng dụng rộng rãi trong hệ thống khí nén, máy bơm nước, PCCC, HVAC, dây chuyền sản xuất. Với nguyên lý hoạt động dựa trên sự thay đổi áp suất tác động lên màng cảm biến, lò xo, có khả năng phản hồi nhanh, đóng ngắt chính xác, góp phần đảm bảo hệ thống vận hành an toàn hiệu quả.

II. Thông số kỹ thuật công tắc áp suất HS210 HS206 HS220 HS230

• Tên sản phẩm: Công tắc áp suất
• Model: HS210 HS206 HS220 HS230
• Dải áp suất: 0 – 30bar
• Độ chênh áp: 0.6 – 10bar
• Áp suất: 16 – 40bar
• Nhiệt độ: -10 – 120 độ C
• Điện áp: 125/250VAC
• Tiếp điểm: SPDT
• Kết nối: Ren 11mm, 13mm
• Chất liệu: Thân đồng, vỏ nhựa kỹ thuật
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khi nén

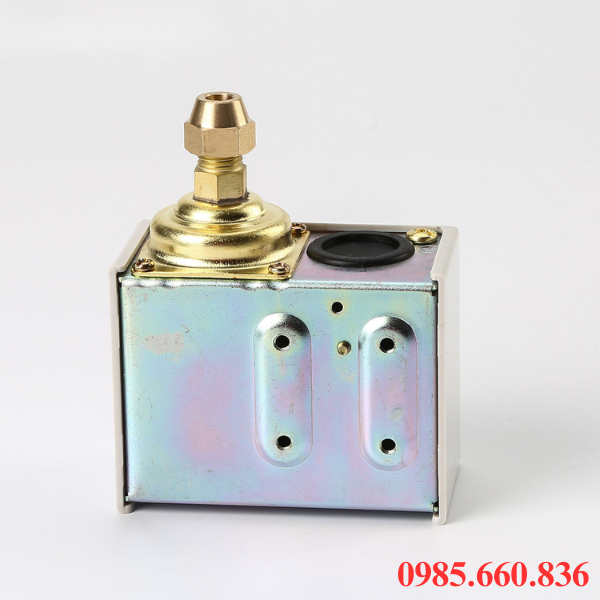

III. Đặc điểm nổi bật công tắc áp suất HS210 HS206 HS220 HS230

Được đánh giá cao nhờ thiết kế bền bỉ, công tắc áp suất HS210 HS206 HS220 HS230 dễ sử dụng, khả năng hoạt ddoonhj ổn định trong nhiều hệ thống công nghiệp.

• Thiết kế nhỏ gọn, dễ lắp đặt kích thước tối ưu, có thể lắp trực tiếp trên đường ống, trong tủ điều khiển, phù hợp nhiều không gian khác nhau.
• Điều chỉnh áp suất linh hoạt, chính xác, nên trang bị núm vít chỉnh giúp cài đặt ngưỡng đóng ngắt dễ dàng theo yêu cầu hệ thống.
• Đóng ngắt nhanh, độ nhạy cao sử dụng công tắc giúp phản hồi nhanh với sự thay đổi áp suất, đảm bảo hệ thống vận hành ổn định.
• Độ bền cao, hoạt động ổn định lâu dài nhờ cấu tạo từ vật liệu chất lượng như đồng, nhựa kỹ thuật, chịu được môi trường khắc nghiệt như ẩm, bụi, nhiệt độ cao.
• Ứng dụng đa dạng môi trường sử dụng tốt cho khí nén, nước, hơi, môi chất lạnh, phù hợp hệ thống HVAC, máy bơm, chiller.
• Tự động reset, dễ vận hành vì dòng công tắc áp suất cơ khí phổ thông, tự động đóng ngắt khi đạt ngưỡng cài đặt, không cần can thiệp nhiều.
• Giá thành hợp lý, phổ biến trên thị trường, là lựa chọn kinh tế nhưng vẫn đảm bảo hiệu quả, độ tin cậy trong vận hành.

IV. Cấu tạo, nguyên lý hoạt động công tắc áp suất HS210 HS206 HS220 HS230

1. Cấu tạo công tắc áp suất HS210 HS206 HS220 HS230

Công tắc áp suất HS210 HS206 HS220 HS230 có cấu tạo dạng cơ khí, gồm các bộ phận chính sau:

• Vỏ bảo vệ làm từ nhựa kỹ thuật, kim loại, có khả năng chống bụi, chống ẩm, bảo vệ toàn bộ linh kiện bên trong, đảm bảo an toàn điện khi sử dụng.
• Màng cảm biến áp suất bộ phận quan trọng nhất, thường làm từ cao su, kim loại mỏng, khi áp suất tăng giảm, màng sẽ biến dạng, truyền lực đến cơ cấu lò xo, cần gạt bên trong.
• Lò xo điều chỉnh áp suất quyết định ngưỡng áp suất đóng ngắt, có thể thay đổi lực nén lò xo thông qua vít chỉnh để cài đặt mức áp suất mong muốn.
• Cơ cấu truyền động nhận lực từ màng cảm biến, truyền tới tiếp điểm điện, giúp quá trình đóng ngắt diễn ra nhanh, chính xác.
• Tiếp điểm điện gồm 1 tiếp điểm thường đóng, 1 thường mở, khi áp suất đạt ngưỡng, tiếp điểm sẽ chuyển trạng thái để điều khiển thiết bị như máy bơm, máy nén khí.
• Vít chỉnh áp suất dùng để cài đặt áp suất ON/OFF, độ chênh áp, giúp thiết bị hoạt động linh hoạt theo yêu cầu thực tế.
• Cổng kết nối thường là ren 11mm hoặc 13mm, kết nối trực tiếp với đường ống để nhận áp suất từ môi chất khí, nước, hơi.

2. Nguyên lý hoạt động công tắc áp suất HS210 HS206 HS220 HS230

Công tắc áp suất HS210, HS206, HS220, HS230 hoạt động dựa trên nguyên lý cân bằng lực giữa áp suất môi chất, lực lò xo để thực hiện đóng ngắt mạch điện tự động. Khi hệ thống hoạt động, áp suất từ môi chất khí, nước, hơi sẽ tác động lên màng cảm biến, lực này truyền qua cơ cấu đòn bẩy đến lò xo điều chỉnh. Khi áp suất tăng đến ngưỡng cài đặt lực áp suất thắng lực lò xo, kích hoạt công tắc, tiếp điểm chuyển trạng thái đóng, ngắt mạch điện.

Khi áp suất giảm xuống dưới ngưỡng lò xo đẩy ngược lại, tiếp điểm trở về trạng thái ban đầu, hệ thống tiếp tục hoạt động. Khoảng chênh lệch giữa hai mức đóng ngắt là độ chênh áp giúp tránh tình trạng đóng ngắt liên tục gây hư hỏng thiết bị. Nhờ nguyên lý này, công tắc áp suất có thể tự động kiểm soát áp suất, bảo vệ hệ thống như máy bơm, máy nén khí, đảm bảo vận hành ổn định, an toàn.

V. Ứng dụng công tắc áp suất HS210 HS206 HS220 HS230

Công tắc áp suất HS210 HS206 HS220 HS230 được ứng dụng rộng rãi trong nhiều hệ thống nhờ khả năng tự động kiểm soát, bảo vệ áp suất chính xác.

• Hệ thống máy bơm nước dân dụng, công nghiệp lắp trên đường ống, bình tích áp để tự động bật tắt bơm theo áp suất cài đặt, giúp tiết kiệm điện, tăng tuổi thọ bơm.
• Hệ thống máy nén khí, khí nén để kiểm soát áp suất bình chứa khí, tránh quá áp gây nguy hiểm, đảm bảo hệ thống luôn ổn định.
• Hệ thống HVAC, điều hòa trung tâm để giám sát áp suất môi chất lạnh trong hệ thống, khi áp suất bất thường, công tắc sẽ ngắt máy nén, phát tín hiệu cảnh báo, giúp bảo vệ toàn bộ hệ thống làm lạnh
• Hệ thống phòng cháy chữa cháy lắp trên đường ống nước chữa cháy để giám sát áp suất liên tục, khi áp suất giảm đột ngột công tắc sẽ kích hoạt bơm PCCC hoạt động ngay lập tức.
• Dây chuyền sản xuất tự động ứng dụng trong các hệ thống cần kiểm soát áp suất khí, chất lỏng như máy đóng gói, máy ép, hệ thống thủy lực khí nén, đảm bảo quy trình vận hành chính xác và an toàn.
• Ngành lạnh, hệ thống gas công nghiệp để theo dõi áp suất gas lạnh trong hệ thống kho lạnh, điều hòa công nghiệp, giúp bảo vệ máy nén khỏi tình trạng quá áp, thiếu gas, hạn chế hư hỏng thiết bị.
• Hệ thống xử lý nước, lọc nước để kiểm soát áp suất trong đường ống, màng lọc RO hoặc hệ thống cấp nước, đảm bảo áp lực luôn ổn định để hệ thống hoạt động hiệu quả.

VI. Lưu ý khi sử dụng công tắc áp suất HS210 HS206 HS220 HS230

Để công tắc áp suất HS210 HS206 HS220 HS230 hoạt động ổn định, bền bỉ, an toàn, người vận hành cần lưu ý:

• Lựa chọn đúng dải áp suất chọn model phù hợp với áp suất hệ thống HS206, HS210, HS220, HS230 để tránh quá tải, hoạt động không chính xác.
• Lắp đặt đúng vị trí, nên lắp ở vị trí dễ quan sát, tránh rung lắc mạnh, nhiệt độ quá cao, môi trường ẩm ướt trực tiếp để đảm bảo độ bền thiết bị.
• Kết nối kín, tránh rò rỉ, khi lắp ren cần quấn băng tan, sử dụng phụ kiện phù hợp để tránh rò rỉ áp suất, gây sai lệch tín hiệu.
• Cài đặt áp suất phù hợp điều chỉnh vít áp suất đúng ngưỡng ON/OFF theo yêu cầu hệ thống, không chỉnh quá cao, quá thấp gây ảnh hưởng thiết bị.
• Không vượt quá áp suất tối đa, tránh để hệ thống hoạt động vượt ngưỡng chịu áp của công tắc, dễ gây hỏng màng cảm biến, tiếp điểm.
• Đấu nối điện đúng kỹ thuật, đảm bảo đấu đúng chân NO/NC, sử dụng nguồn điện phù hợp 125/250VAC để tránh chập cháy.
• Bảo trì định kỳ, kiểm tra, vệ sinh thiết bị thường xuyên, đặc biệt trong môi trường bụi bẩn, có hơi nước để đảm bảo độ nhạy.
• Tránh môi chất không phù hợp, không sử dụng cho các môi chất ăn mòn mạnh nếu thiết bị không được thiết kế chuyên dụng.

VII. Hướng dẫn vận hành công tắc áp suất HS210 HS206 HS220 HS230

Việc công tắc áp suất HS210 HS206 HS220 HS230 hoạt động hiệu quả, an toàn, cần thực hiện đúng quy trình.

• Bước 1: Kiểm tra trước khi vận hành, kiểm tra kết nối ren, dây điện, nguồn cấp, đảm bảo thiết bị được lắp đặt đúng kỹ thuật, không rò rỉ áp suất.
• Bước 2: Cài đặt áp suất làm việc, sử dụng vít chỉnh để thiết lập mức áp suất đóng ngắt phù hợp với yêu cầu hệ thống, tham khảo thông số kỹ thuật của từng model để cài đặt chính xác.
• Bước 3: Khởi động hệ thống cho hệ thống hoạt động, theo dõi áp suất tăng giảm, quan sát xem công tắc có đóng ngắt đúng ngưỡng đã cài đặt hay không.
• Bước 4: Theo dõi hoạt động trong quá trình vận hành, kiểm tra định kỳ để đảm bảo công tắc hoạt động ổn định, không bị sai lệch, đóng ngắt liên tục bất thường.
• Bước 5: Điều chỉnh khi cần thiết nếu áp suất đóng ngắt chưa phù hợp, tiến hành điều chỉnh lại vít áp suất, kiểm tra lại hoạt động.
• Bước 6: Ngắt nguồn khi bảo trì khi cần vệ sinh, kiểm tra sâu, phải ngắt nguồn điện, xả áp hệ thống để đảm bảo an toàn.

VIII. Mua công tắc áp suất HS210 HS206 HS220 HS230

Khi có nhu cầu mua công tắc áp suất HS210, HS206, HS220, HS230, quý khách nên lựa chọn đơn vị cung cấp uy tín để đảm bảo sản phẩm chính hãng, hoạt động ổn định, đầy đủ giấy tờ chứng nhận. Việc kiểm tra đúng model, dải áp suất, thông số kỹ thuật là quan trọng, phù hợp với hệ thống. Quý khách nên ưu tiên những đơn vị có chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật nhanh chóng để đáp ứng kịp thời khi cần thay thế. Thuận Phát là đơn vị chuyên cung cấp thiết bị khí nén và công tắc áp suất chính hãng, trong đó có đầy đủ các model HS210, HS206, HS220, HS230.

Với kinh nghiệm cùng đội ngũ tư vấn kỹ thuật hiện đại, Thuận Phát cam kết mang đến sản phẩm chất lượng, giá hợp lý cùng dịch vụ hỗ trợ tận tâm, giúp khách hàng lựa chọn đúng thiết bị, đảm bảo hệ thống vận hành hiệu quả, bền bỉ. Để biết thêm thông tin chi tiết quý khách vui lòng liên hệ cho chúng tôi qua số Hotline 0985.660.836, bộ phận tổng đài hỗ trợ, tư vấn, giải đáp, cung cấp tài liệu chi tiết về sản phẩm.
