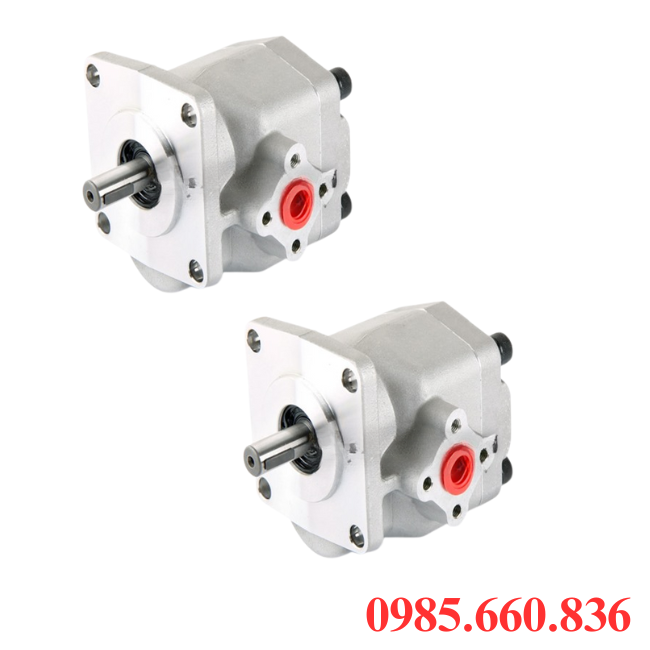

Bơm bánh răng HGP 2AF 6R-X-4B

I. Khái quát chung về bơm bánh răng HGP 2AF 6R-X-4B

Bơm bánh răng HGP 2AF 6R-X-4B dòng bơm thủy lực được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ thiết kế nhỏ gọn, độ bền cao và khả năng vận hành ổn định. Là bơm ăn khớp ngoài và hoạt động dựa trên nguyên lý truyền động bánh răng để hút đẩy chất lỏng thủy lực, đảm bảo áp suất, lưu lượng ổn định trong quá trình làm việc. Với khả năng chịu tải tốt, tuổi thọ cao, chi phí vận hành hợp lý, được đánh giá là giải pháp tối ưu cho hệ thống yêu cầu hiệu suất ổn định, lâu dài. Dòng bơm thường được sử dụng trong các hệ thống máy ép, máy công trình, xe nâng, máy móc nông nghiệp, dây chuyền sản xuất tự động.

II. Cấu tạo, nguyên lý hoạt động bơm bánh răng HGP 2AF 6R-X-4B

1. Cấu tạo bơm bánh răng HGP 2AF 6R-X-4B

Thuộc dòng bơm bánh răng ăn khớp ngoài nên bơm bánh răng HGP 2AF 6R-X-4B có cấu tạo tương đối đơn giản nhưng vẫn đảm bảo hiệu suất cao, vận hành ổn định, tuổi thọ lâu dài.

• Vỏ bơm được đúc từ hợp kim nhôm chịu lực, gang chất lượng cao, bề mặt gia công chính xác, đảm bao độ kín, có khả năng chống biến dạng dưới áp suất cao, giảm trọng lượng bơm.
• Cụm bánh răng gồm bánh răng chủ động và bị động, cấu tạo từ thép hợp kim cường độ cao đạt độ cứng bề mặt và khả năng chống ăn mòn, thiết kế răng thăng giúp bơm hoạt động ổn định, tiếng ồn thấp, hạn chế rò rỉ.
• Trục bơm nối trục tiếp với động cơ thủy lực, motor điện đảm bảo truyền moment xoắn hiệu quả để bánh răng vận hành liên tục, được mạ hoặc xử lý bề mặt chống gỉ, chống mài mòn.
• Bạc đỡ - ổ trục làm từ đồng hoặc hợp kim chịu mài mòn đảm bảo ma sát thấp, giữ cho trục và bánh răng quay đúng vị trí, tăng độ ổn định, giảm sự rung lắc trong suốt quá trình hoạt động.
• Phớt làm kín được lắp ở vị trí tiếp giáp giữu trục và thân bơ, nhiệm vụ là ngăn dầu rò rỉ ra ngoài, đồng thời ngăn bụi bẩn, tạp chất xâm nhập vào bên trong.
• Cổng hút nối với đườn ống dẫn dầu thủy lực, có diện tích lớn để giảm tổn thất, cổng xả nối với hệ thống, dẫn dầu ra ngoài, thiết kế chuẩn dễ dàng đấu nối trong nhiều hệ thống khác nhau.

2. Nguyên lý hoạt động bơm bánh răng HGP 2AF 6R-X-4B

Bơm bánh răng HGP 2AF 6R-X-4B hoạt động dựa trên nguyên lý ăn khớp của hai bánh răng ngoài để tạo lực hút và đẩy dầu thủy lực trong hệ thống. Trục bơm quay bánh răng chủ động kéo bánh răng bị động quay ngược chiều, sự tách rời răng ở phía cửa hút tạo ra một khoảng chân không tương đối, dầu từ thùng chứa sẽ được hút vào khoang giữa bánh răng và thành bơm. Dầu kẹp giữa răng bánh răng và thành vỏ bơm, bánh răng tiếp tục quay, dầu được dẫn theo hai bên thành bơm, quá trình này giúp dầu di chuyển từ cửa hút sang cửa xả. Tại vị trí hai bánh răng ăn khớp lại ở cửa xả dầu bị ép ra khỏi khe răng, áp suất cửa xả tăng cao đẩy dầu ra ngoài đường ống với lưu lượng ổn định, chu trình diễn ra liên tục theo vòng quay bánh răng. Lưu lượng bơm tỉ lệ thuận với tốc độ quay của trục dẫn động, do dầu di chuyển theo khoang răng nên bơm không bị xung động mạnh, vận hành êm ái, kết cấu kín ít bị rò rỉ ngược từ cửa xả về cửa hút.

III. Thông số kỹ thuật bơm bánh răng HGP 2AF 6R-X-4B

• Tên sản phẩm: Bơm bánh răng
• Model: HGP 2AF 6R-X-4B
• Dung tích: 6 cm³/vòng
• Áp suất: 210 – 250bar
• Lưu lượng: 9 – 10 L/phút
• Tốc độ quay: 600 – 3000 vòng/phút
• Chiều quay: Ngược – Cùng chiều kim đồng hồ
• Cổng hút – xả: Mặt bích, ren
• Chất liệu: Hợp kim nhôm, gang, thép hợp kim, cao su
• Ứng dụng: Máy ép, máy công trình, xe nâng, máy móc nông nghiệp
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

IV. Ưu, nhược điểm của bơm bánh răng HGP 2AF 6R-X-4B

1. Ưu điểm bơm bánh răng HGP 2AF 6R-X-4B

• Thiết kế nhỏ gọn, chắc chắn bơm bánh răng HGP 2AF 6R-X-4B dễ dàng lắp đặt trong nhiều không gian khác nhau, kể cả hệ thống có diện tích hạn chế.
• Hiệu suất cao, lưu lượng ổn định nhờ kết cấu bánh răng ăn khớp chính xác, dầu được hút và đẩy đều đặn, hạn chế dao động áp suất.
• Khả năng chịu áp lực tốt do hoạt động ổn định ở dải áp suất từ 1800 – 210bar đáp ứng yêu cầu của nhiều loại máy móc công nghiệp và nông nghiệp.
• Độ bền cao, chất liệu cấu tạo bằng thép hợp kim, hợp kim nhôm và gang chịu lực giúp chống mài mòn, tuổi thọ dài ngay cả trong môi trường khắc nghiệt.
• Vận hành êm ái nhờ thiết kế răng bánh răng và ổ trục chính xác, giảm thiểu được tiếng ồn, độ rung lắc khi làm việc.
• Bảo trì đơn giản vì cấu tạo bơm không phức tạp, dễ tháo lắp khi cần kiểm tra hoặc thay thế phụ tùng.
• Tính linh hoạt cao, có thể lắp được cho nhiều loại hệ thống thủy lực khác nhau như xe nâng, máy ép, máy công trình, máy nông nghiệp.
• Chi phí hợp lý so với dòng piston, cánh gạt thì bơm bánh bơm lại có giá thành thấp hơn những vẫn đáp ứng tốt nhu cầu vận hành.

2. Nhược điểm bơm bánh răng HGP 2AF 6R-X-4B

• Độ chính xác lưu lượng chưa cao so với piston, cánh gạt, bơm bánh răng khó duy trì lưu lượng tuyệt đối ổn định.
• Không phù hợp cho chất lỏng có độ nhớt thấp, nếu dầu thủy lực quá loãng, dễ xảy ra hiện tượng rò rỉ.
• Khả năng tự hút hạn chế, không tự hút tốt bằng các dòng bơm khác, cần lắp hệ thống đường dầu đúng chuẩn.
• Tiếng ồn tăng khi bị mài mòn, mới đầu khi sử dụng bơm chạy êm nhưng theo thời gian bánh răng, ổ trục mòn, tiếng ồn tăng.

V. Ứng dụng bơm bánh răng HGP 2AF 6R-X-4B

Được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng vận hành ổn định, áp suất làm việc tốt và tuổi thọ cao nên bơm bánh răng HGP 2AF 6R-X-4B luôn là sự lựa chọn ưu tiên cho hệ thống.

• Máy công nghiệp: dùng trong hệ thống ép thủy lực, máy dập, máy tiệm CNC, ứng dụng cho dây chuyền sản suất tự động, giúp duy trì áp suất ổn định.
• Máy công trình: trang bị trên xe xúc, xe đào mini, xe nâng hàng, xe trộn bê tông, giúp hỗ trợ vận hành các cơ cấu nâng, hạ và truyền động thủy lực.
• Máy nông nghiệp: ứng dụng cho máy kéo, máy cày, máy gạt, cung cấp áp lực dầu để điều khiển hệ thống thủy lực như nâng hạ, quay dao, ép nén.
• Hệ thống thủy lực di động: sử dụng trong các thiết bị nâng hạ, xe chuyên dụng, thiết bị bảo dưỡng ngoài hiện trường.
• Ngành sản xuất và chế biến: dùng trong hệ thống ép nhựa, ép gỗ, ép giấy, ứng dụng trong dây chuyền cơ khí chế tạo cần lực ép cao.
• Hệ thống khác: bơm giúp truyền động thủy lực trong ngành luyện kim, khai khoáng, ứng dụng trong hệ thống nâng hạ cửa đập thủy lợi.

VI. Lưu ý khi vận hành, thay thế bơm bánh răng HGP 2AF 6R-X-4B

1. Lưu ý khi vận hành bơm bánh răng HGP 2AF 6R-X-4B

• Sử dụng dầu thủy lực đúng tiêu chuẩn, chọn dầu có độ nhớt phù hợp đối với bơm bánh răng HGP 2AF 6R-X-4B như ISO VG32 – 46 – 68, đảm bảo sạch, không lẫn tạp chất.
• Mồi dầu trước khi khởi động, khi lắp bơm mới hoặc sau khi thay dầu, cần mồi dầu để tránh tình trạng xâm thực.
• Không vận hành khô khi không có dầu sẽ gây mài mòn nhanh, dẫn đến cháy phớt và hỏng bánh răng.
• Giữ áp suất và tốc độ trong giới hạn để không vượt quá áp suất và tốc độ quay cho phép theo thông số kỹ thuật, tránh quá tải làm giảm tuổi thọ.
• Theo dõi nhiệt độ dầu nếu nhiệt độ quá cao trên 60 độ C sẽ làm giảm độ nhớ và gây mài mòn nhanh.
• Vận hành đều, liên tục tránh bật tắt quá nhiều vì như thế dễ gây sốc áp lực và làm giảm đi tuổi thọ của bơm.

2. Lưu ý khi thay thế bơm bánh răng HGP 2AF 6R-X-4B

• Chọn đúng model giúp đảm bảo thay đúng loại bơm hoặc model tương đương về lưu lượng, áp suất, kích thước lắp đặt.
• Kiểm tra hệ thống trước khi thay, làm sạch đường dầu, thay lọc dầu nếu cần để tránh bụi bẩn xâm nhập gây hỏng bơm mới.
• Đảm bảo lắp đúng chiều quay nếu sai chiều sẽ khiến bơm không hút được dầu hoặc gây hư hỏng ngay lập tức.
• Siết bulong đúng lực tránh quá chặt gây biến dạng thân bơm hoặc quá lỏng làm rò rỉ dầu.
• Kiểm tra rò rỉ sau khi lắp đặt, cho chạy thử với áp suất thấp trước, quan sát phớt, mối nối cổng hút hút xả để kịp thời xử lý.
• Bảo quản bơm cũ nếu thay ra mà còn dùng được, cần vệ sinh sạch và bảo quản ở nơi khô ráo để dùng dự phòng.

VII. Bơm bánh răng HGP 2AF 6R-X-4B phù hợp cho hệ thống nào?

Với áp suất làm việc ổn định, thiết kế gọn nhẹ, dung tích nhỏ nên bơm bánh răng HGP 2AF 6R-X-4B rất phù hợp cho hệ thống thủy lực vừa và nhỏ, ổ định, áp suất trung bình cao và độ ề lâu dài.

• Hệ thống máy công nghiệp vừa và nhỏ: máy ép thủy lực mini, máy dập nhẹ, máy gia công cơ khí, hệ thống nâng hạ, kẹp giữ trong các dây chuyền tự động hóa.
• Máy công trình xây dựng: xe nâng tay, xe nâng điện, xe xúc lật nhỏ, hệ thống lái trợ lực thủy lực, ben nâng, cơ cấu quay.
• Máy nông nghiệp: máy kéo, máy cày, máy gặt đập liên hợp, hệ thống thủy lực hỗ trợ nâng hạ thiết bị làm đất, cắt cỏ vận chuyển.
• Thiết bị thủy lực di động: các loại cần cẩu mini, xe chuyên dụng, xe cơ giới nhỏ, thiết bị ép di động, máy khoan thủy lực nhỏ.
• Hệ thống thủy lực phụ trợ: dùng làm bơm cấp dầu cho các bộ nguồn thủy lực, ứng dụng trong bôi trơn, làm mát bằng dầu áp lực.

VIII. Thuận Phát – Địa chỉ mua bơm bánh răng HGP 2AF 6R-X-4B giá tốt nhất

Bạn đnag tìm mua bơm bánh răng HGP 2AF 6R-X-4B thì việc lựa chọn đúng đơn vị cung cấp uy tín là yếu tố quan trọng giúp đảm bảo chất lượng sản phẩm cũng như hiệu quả vận hành. Thuận Phát hiện đang được nhiều khách hành trng ngành cơ khí, thủy lực tin tưởng nhờ khả năng cung cấp thiết bị chính hãng, đầy đủ giấy tờ, chính sách bảo hành rõ ràng. Ngoài ra chúng tôi còn có đội ngũ kỹ thuật am hiểu, sẵn sàng tư vấn để khách hàng lựa chọn được model phù hợp với nhu cầu từ lưu lượng đến áp suất. Tại Thuận Phát, gia của bơm luôn cạnh tranh, minh bạch đi kèm là dịch vụ hỗ vận chuyển nhanh chóng, cung cấp linh kiện thay thế kịp thời. Đây chính là sự kết hợp giữa chất lượng – giá tốt – dịch vụ hậu mãi chuyên nghiệp đã giúp chúng tôi trở thành địa chỉ đáng tin cậy cho doanh nghiệp, nhà máy và cá nhân khi mua bơm bánh răng. Liên hệ ngay cho chúng tôi qua Hotline 0985.660.836 để được hỗ trợ tư vấn, giải đáp và báo giá ưu đãi tốt nhất ngay trong hôm nay.
