Van cầu

1. Van cầu là gì?

Van cầu hay còn gọi với tên tiếng anh là Globe valve đây là một thiết bị công nghiệp sử dụng đóng mở bằng cách nâng đĩa van đi lên và hạ đĩa van xuống cho các dòng lưu chất lưu thông qua và ngăn chúng lại bằng các dạng chuyển động vận hành tay quay cơ học, bộ điều khiển điện, bộ điều khiển khí nén tự động. Van cầu được làm từ các chất liệu khác nhau như inox, đồng, gang, thép,…Phù hợp cho nhiều các hệ thống có các dòng lưu chất khác nhau như hệ thống sử lý nước, hơi nóng nhiệt độ cao, các hệ thống hóa chất, dung dịch ăn mòn, khí nóng,…

Van cầu sản xuất với đa dạng các kích cỡ từ DN50 – DN600 và thiết kế với dạng lắp ren, mặt bích để dễ dàng lắp đặt vào hệ thống đường ống. Van cầu được chúng tôi nhập khẩu trực tiếp từ cac nước Nhật Bản, Hàn Quốc, Trung Quốc, Malaysia, Thổ Nhĩ Kỳ, Châu Âu,…Tất cả các sản phẩm van cầu nhập khẩu bên Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi cung cấp ra thị trườn đều có đầy đủ giấy tờ CO~CQ, Chất lượng cao, giá thành tốt nhất thị trường, bảo hành 12 tháng.

2. Thông số kỹ thuật van cầu

• Kích cỡ van: DN15 – DN600
• Chất liệu van: inox 201, 304, 316, thép, gang, đồng,…
• Chất liệu trục, đĩa van: thép, gang, inox, đồng
• Chất liệu gioăng: cao su Teflon
• Dạng điều khiển: tay quay
• Kết nối: mặt bích, ren
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Nhiệt độ làm việc: -10 độ C – 450 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường làm việc: nước, khí, hơi, dầu, dung dịch, hóa chất,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan, Malaysia, Thổ Nhĩ Kỳ, Châu Âu,…
• Đầy đủ giấy tờ CO~CQ
• Bảo hành: 12 tháng
• Tình trạng hàng: luôn có sẵn

3. Cấu tạo nguyên lý hoạt động van cầu

3.1. Cấu tạo van cầu

• Thân van cầu: Thân van cầu có hai dạng thiết kế khác nhau dạng cầu và dạng chữ ngã. Đây là thiết bị dùng để lắp đặt vào hệ thống đường ống theo hai dạng lắp ren, mặt bích, nơi các dòng lưu chất lưu thông qua hệ thống, được cấu tạo từ nhiều chất liệu khác nhau như inox, thép, gang, đồng.
• Trục van cầu: Trục van cầu đây là bộ phận được lắp đặt bên trong van được kết nố với đĩa van và bộ chuyển động, được làm từ chất liệu thép không rỉ. Trục van cầu có thiết kế các đường ren xoắn để chuyển động quay tròn nâng và hạ đĩa van xuống, bên trong có thêm một lớp bạc giúp cố định trục lại và nâng đỡ không để cho các dòng lưu chất chảy lên trên đầu trục van.
• Đĩa van cầu: Đĩa van cầu là một bộ phận trực tiếp tiếp súc với các lưu chất chảy qua van.  Chịu mọi tác động lực từ bên trong và có nhiệm vụ  hạ xuống đóng van không cho các dòng lưu chất lưu thông qua hệ thống, nâng lên cho các dòng lưu chất chảy qua van. Còn tùy thuộc vào từng kiểu loại khác nhau van cầu có các dạng đĩa van như sau:
• Đĩa van cầu dạng composite được làm từ các chất liệu siêu bền bỉ, phần tiếp súc với đệm làm kín thường được làm từ các chất liệu không bị ăn mòn đặc biệt không phải là kim loại để giúp cho van hoạt động tốt trong môi trường hơi nóng, dầu nóng, các lưu chất có độ ăn mòn cao.
• Đĩa van cầu dạng bi bóng đây là dạng đĩa sử dụng trong các môi trường dòng lưu chất bình thường ở điều kiện nhiệt độ thấp, áp xuất thấp, khí hơi dung dịch ở điều kiện bình thường.
• Đĩa van cầu dạng chốt (Plug Dise) là một dạng đĩa van sử dụng để điều tiết lưu lượng của dòng chảy có thiết kế thon dài, sử dụng hầu hết trong các hệ thống dòng lưu chất.
• Gioăng làm kín: Gioăng làm kín được làm từ chất liệu cao su EPDM, Teflon,…Đây là bộ phận giúp làm kín bên trong thân van và hai đầu mặt bích không cho các dòng lưu chất rò rỉ ra bên ngoài, cho khả năng chịu nhiệt độ cao, không bị ăn mòn cực tốt.
• Nắp van cầu: Nắp van cầu là bộ phận làm bằng chất liệu giống với thân van cầu. Đây là bộ phận ở trên thân van được cố định bằng các bulong nắp van có nhiệm vụ vảo vệ trục van và nâng đỡ bộ chuyển động như tay quay, bộ điều khiển điện, bộ điều khiển khí nén.
• Bộ điều khiển: Đây là bộ phận trực tiếp đóng mở bằng bộ phận tay quay vô lăng, vận hành bằng cách vận hành đóng, mở quay vô lăng theo chiều kim đồng hồ van van đóng và ngược lại để mở van. Ngoài ra van còn được sử dụng bằng bộ điều khiển tự động như bộ điều khiển điện, bộ điều khiển khí nén.

3.2. Nguyên lý hoạt động van cầu

Van cầu có nguyên lý hoạt động khá đặc biệt, đối với dạng tay quay (vô lăng) khi ta quay theo một ngược chiều kim đồng hồ thì trục van chuyển động quay tròn theo làm cho đĩa van di chuyển lên nâng lên khỏi vị trí ban đầu đang đóng khi đó cho các dòng lưu chất lưu thông qua van mở. Và ngược lại khi quay theo chiều của kim đòng hồ đĩa van đi xuống đóng lại  ngăn không cho các dòng lưu chất chảy qua van đóng. Quá trình đóng, mở của van tùy thuộc vào người sử dụng.

Còn đối với các bộ điều khiển điện, bộ điều khiển khí nén đây là hai bộ điều khiển tự động giúp người vận hành không tốn sức người và sử dụng để điều khiển từ xa.

4. Ứng dụng van cầu

Van cầu(Van cầu hơi nóng) có cấu tạo từ rất nhiều chất liệu khác nhau do vậy sử dụng trong nhiều các hệ thống khác nhau như:

• Ứng dụng trong các hệ thống có nhiệt độ cao lên tới 450 độ C
• Ứng dụng trong các hệ thống hơi nóng, lò hơi, nồi hơi, khí hơi
• Ứng dụng trong các hệ thống làm mát nơi mà các dòng lưu chất được điều tiết lưu lượng, kiểm soát lưu lượng
• Ứng dụng trong các hệ thống như cống thoát nước, hệ thống thủy lực, với độ ổn định an toàn cao
• Ứng dụng trong các hệ thống nhà máy sử lý nước nóng, lạnh, khu trung cư, khu dân cư, khu công nghiệp,…
• Ứng dụng trong các hệ thống sản xuất thực phẩm, hoá chất ăn mòn,…

5. Ưu điểm, nhược điểm van cầu

5.1. Ưu điểm van cầu

- Van cầu có đa dạng các kích cỡ lớn nhỏ, mẫu mã khác nhau phù hợp cho nhiều hệ thống to nhỏ.

- Với đa dạng các chất liệu van cầu phù hợp cho nhiều môi trường khác nhau, thiết kế chắc chắn, tuổi thọ cao, ít bị hư hỏng.

- Van cầu sử dụng để điều tiết dòng chảy khá tốt.

- Van có đa dạng các bộ điều khiển khác nhau như tay quay, bộ điều khiển điện, bộ điều khiển khí nén.

- Các chi tiết của van có thể tháo rời, dễ dàng thay thế, bảo trì, bảo dưởng van.

- Chức năng vận hành đóng mở van khá nhanh, dễ dàng thao tác.

- Van cầu được chúng tôi nhập khẩu chính hãng, chất lượng cao, giá thành thành tốt nhất thị trường.

5.2. Nhược điểm van cầu

- Ngoài những ưu điểm trên van cầu củng còn một sô nhược điểm cần chú ý:

- Giá thành của van thường cao hơn các dòng van khác.

- Lưu chất lưu thông qua van sẽ bị tụt áp, không ổn định như dòng các dòng va cổng, van bi.

- Van có trọng lượng khá lớn, chi phí vận chuyển cao.

6. Các dạng van cầu nhà chúng tôi cung cấp

6.1. Van cầu inox

Van cầu inox là một dạng chuyên sử dụng để lắp đặt trong các hệ thống khu công nghiệp, nhà máy sản xuất do được cấu tạo từ chất liệu inox 201, inox 304, inox 316 cực kì chắc chắn, độ bền cao sử dụng trong nhiều môi trường có chất ăn mòn nhẹ như nước muối, môi trường có nhiệt độ cao như hơi nóng,…

• Kích cỡ: DN15 – DN600
• Chất liệu: inox 201, inox 304, inox 316
• Kết nối: mặt bích, lắp ren
• Dạng vận hành: tay quay, điều khiển điện, điều khiển khí nén
• Áp lực làm việc: PN16 - PN25
• Nhiệt độ làm việc: tối đa 200 độ C
• Môi trường sử dụng: nước, hơi nóng, hóa chất, dung dịch, bazo,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu,…
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

6.2. Van cầu thép

Van cầu thép là dạng van được cấu tạo từ chất liệu thép WCB chuyên sử dụng trong các môi trường nhiệt độ cao lên tới 450 độ C và các hệ thống áp xuất lớn PN40. Hầu hết các dạng van cầu thép phù hợp cho các hệ thống dầu nóng, hơi nóng, khí nén trong các khu công nghiệp, sử dụng ổn định, ít bị hư hỏng.

• Kích cỡ: DN15 – DN600
• Vật liệu: thép WCB
• Kết nối: mặt bích, lắp ren
• Dạng vận hành: tay quay, điều khiển điện, điều khiển khí nén
• Áp lực làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: tối đa 450 độ C
• Môi trường sử dụng: hơi nóng, dầu nóng, hóa chất, dung dịch,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu,…
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

6.3. Van cầu gang

Van cầu gang là dạng làm từ chất liệu gang cầu, gang sám sử dụng trong các hệ thống bình thường như khí hơi, khí nén trong các tòa nhà, khu trung cư,…

• Kích thước: 15A – 600A
• Vật liệu: gang sám, gang dẻo,…
• Kết nối: mặt bích, lắp ren
• Dạng vận hành: tay quay, điều khiển điện, điều khiển khí nén
• Áp lực làm việc: PN16, PN25
• Nhiệt độ làm việc: tối đa 300 độ C
• Môi trường sử dụng: hơi nóng, nước nóng,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu,…
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

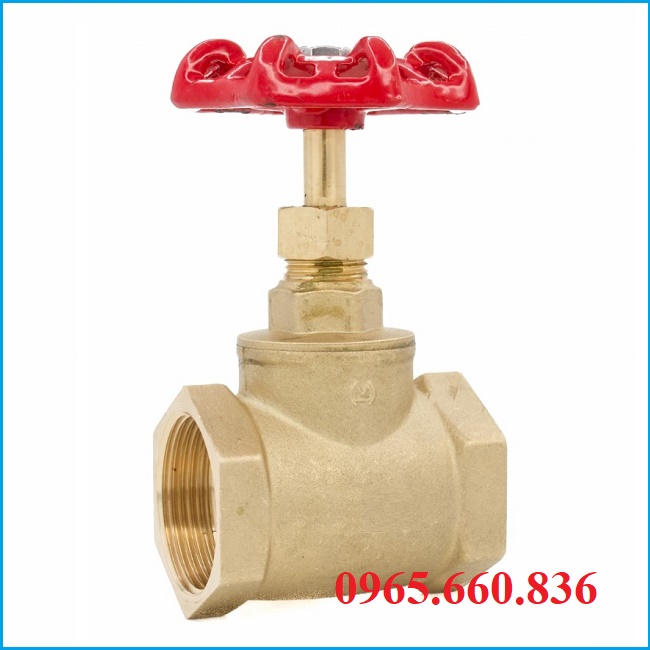

6.4. Van cầu đồng

Van cầu đồng là một dạng van có kích thước bé được thiết kế từ chất liệu đồng đúc chuyên sử dụng trong các hệ thống dẩn nước sinh hoạt, nước sạch, trong các tòa nhà tập thể, hộ dân, van làm với hai đầu ống ren để dễ dàng lắp đặt vào hệ thống đường ống.

• Kích cỡ: DN15 – DN100
• Vật liệu: dồng đúc
• Kết nối: lắp ren
• Dạng vận hành: tay quay
• Áp lực làm việc: PN16
• Nhiệt độ làm việc: tối đa 120 độ C
• Môi trường sử dụng: nước nóng, hơi,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu,…
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

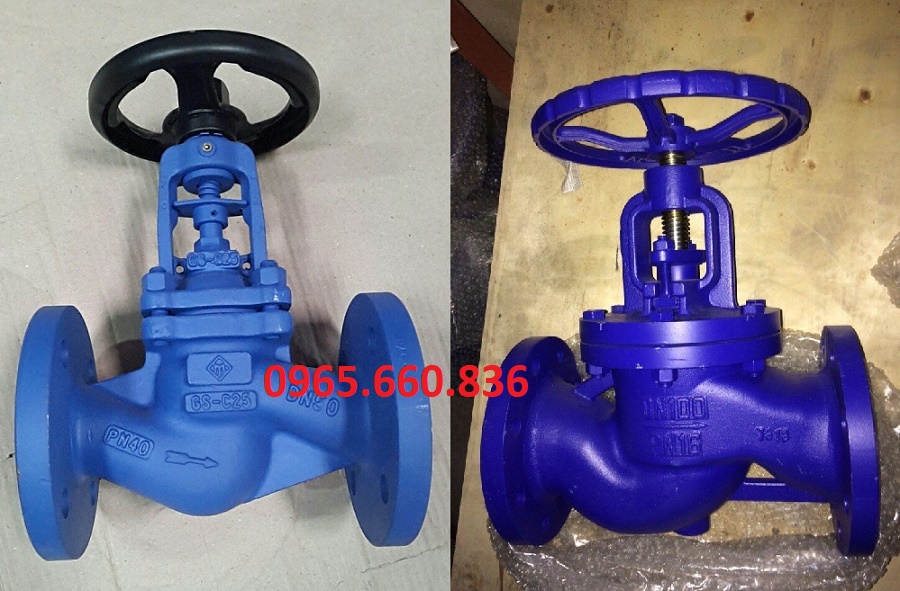

6.5. Van cầu tay quay

• Kích cỡ: DN15 – DN250
• Vật liệu: thép, gang, inox, đồng,..
• Kết nối: mặt bích, lắp ren, hàn
• Dạng vận hành: tay quay
• Áp lực làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: tối đa 450 độ C
• Môi trường sử dụng: hơi nóng, dầu nóng, hóa chất, dung dịch,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu,…
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

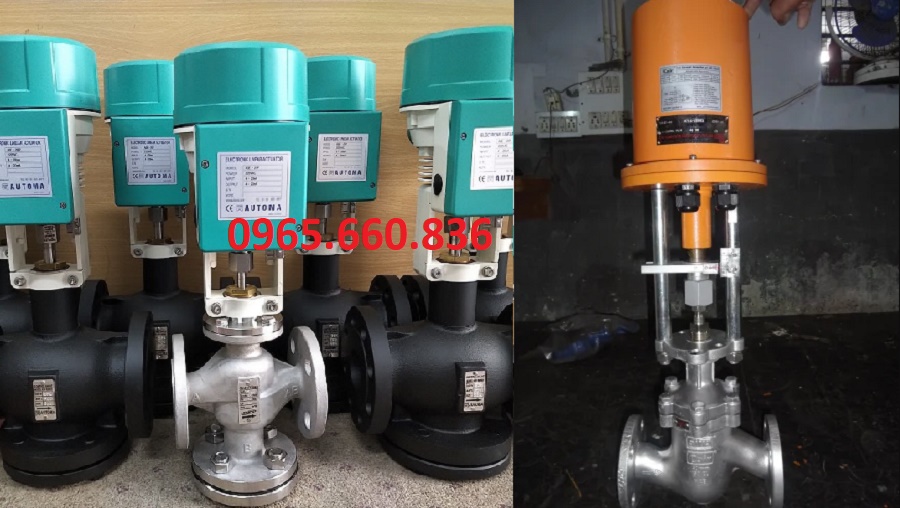

6.6. Van cầu điều khiển điện

• Kích cỡ: DN15 – DN300
• Vật liệu: thép, gang, inox
• Kết nối: mặt bích, lắp ren
• Dạng vận hành: điều khiển điện
• Áp lực làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: tối đa 450 độ C
• Môi trường sử dụng: hơi nóng, dầu nóng, hóa chất, dung dịch,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu,…
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

6.7. Van cầu điều khiển khí nén

• Kích thước: DN15 – DN300
• Vật liệu: thép, gang, inox
• Kết nối: mặt bích, lắp ren
• Dạng vận hành: điều khiển khí nén
• Áp lực làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: tối đa 450 độ C
• Môi trường sử dụng: hơi nóng, dầu nóng, hóa chất, dung dịch,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu,…
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

6.8. Van cầu dạng bầu

• Kích cỡ: DN15 – DN300
• Chất liệu: thép, gang, inox
• Kết nối: mặt bích, lắp ren
• Dạng vận hành: tay quay
• Áp lực làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: Max 450 độ C
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu,…
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

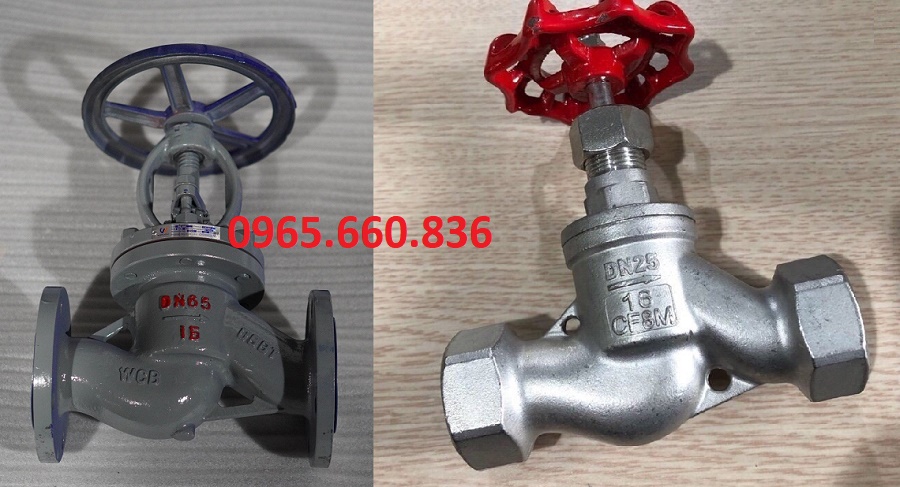

6.9. Van cầu chữ ngã

• Kích cỡ: DN15 – DN600
• Vật liệu: thép, gang, inox
• Kiểu kết nối: ren, mặt bích
• Dạng vận hành: tay quay
• Áp lực: PN16, PN25, PN40
• Nhiệt độ: tối đa 450 độ C
• Môi trường sử dụng: hơi nóng, dầu nóng, hóa chất, dung dịch,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu,…
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

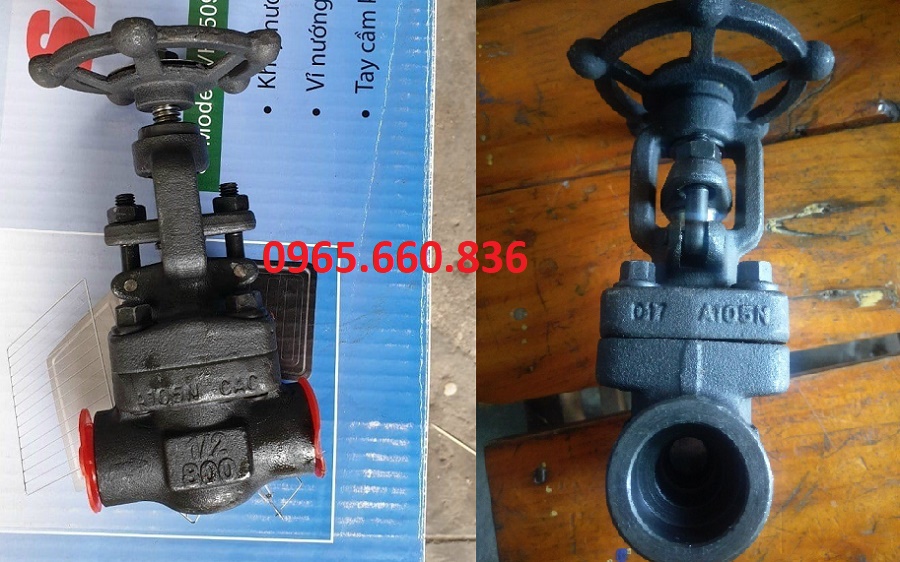

6.10. Van cầu Hàn

• Kích cỡ: DN15 – DN100
• Vật liệu: thép rèn 800LB ren
• Body: A105
• Kết nối: nối ren, hàn
• Dạng vận hành: tay quay
• Áp lực: 60bar
• Nhiệt độ làm việc: tối đa 450 độ C
• Môi trường sử dụng: hơi nóng, dầu nóng, hóa chất, dung dịch,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu,…
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

6.11. Van cầu theo xuất xứ

• Van cầu Đài Loan
• Van cầu Trung Quốc
• Van cầu Nhật Bản
• Van cầu Malaysia
• Van cầu Thổ Nhĩ kỳ
• Van cầu Hàn Quốc

6.12. Van cầu theo hãng van

• Van cầu Miha
• Van cầu Kitz
• Van cầu Toyo
• Van cầu KSB
• Van cầu ETM
• Van cầu Joeun
• Van cầu BZE

7. Cách lắp đặt van cầu đúng cách

- Khi lắp đặt van cầu bạn cần biết rỏ những điều kiện sau đây

- Đầu tiên bạn cần lựa chọn sản phẩm phù hợp với hệ thống đường về tiêu chuẩn nhiệt độ, áp lực, chất liệu.

- Trước khi lắp đặt vào hệ thống bạn cần loại bỏ những cặn bẩn, lau chùi sạch sẽ đường ống để khi lắp vào van đảm bảo độ kín của hệ thống không bị rò rỉ.

- Cố định các mặt bích và gioăng lại với nhau, siết chặt các bulong lại lại không cho các chất rò rỉ ra bên ngoài.

- Khi lắp đặt song cần thử vận hành xem van có hoạt động ổn định hay chưa để kịp thời tháo ra sửa chửa lắp đặt vào đường ống kịp thời sử dụng.

- Cho các dòng lưu chất đi qua van khi lắp đặt xem có rò rỉ ra bên ngoài hay không. Van không rò rỉ, hoạt động ổn định chúc mừng bạn đã lắp đặt thành công.

8. Catalogue van cầu

9. Báo giá van cầu

Giá thành van cầu tùy thuộc vào kích cỡ, chất liệu, xuất xứ của van, các kiểu van khác nhau đều có một mức giá khác nhau của nó chính vì thế khách hàng muốn biết giá thành trực tiếp thì hãy liên hệ ngay tới chúng tôi Công Ty TNHH Thuận Phát hiện nay là đơn vị đứng đi đầu trong lĩnh vực ngành van công nghiệp, chuyên cung cấp và phân phối các dòng van cầu đi khắp các tỉnh thành trên toàn quốc, với chế độ bảo hành lên tới 12 tháng, đổi trả 1.1 khi có lỗi do nhà sản xuất. rất vui được đồng hành cùng quý khách hàng thân thiện.
