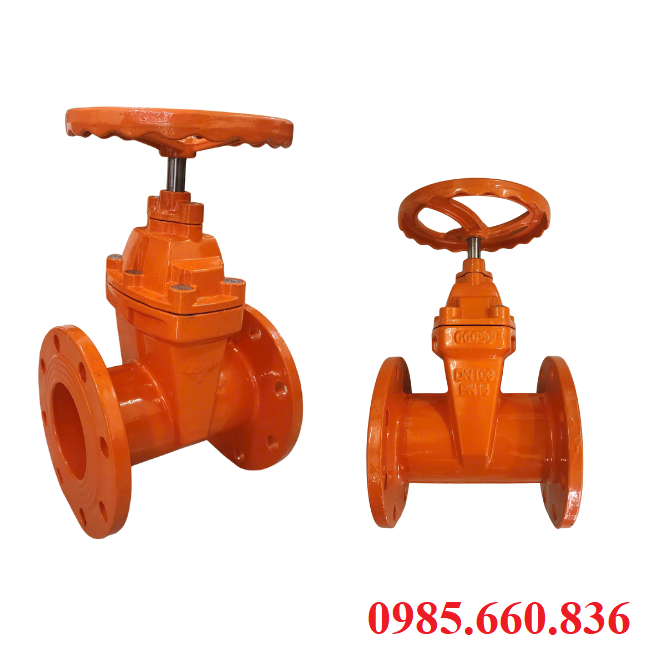

Van cổng KSPM

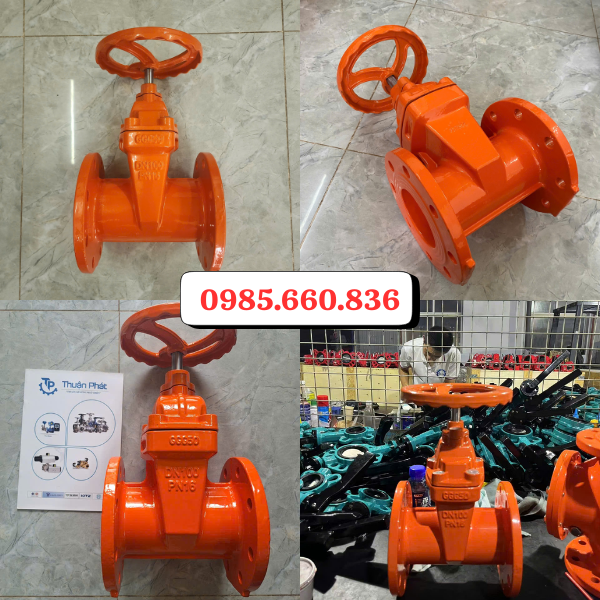

I. Giới thiệu van cổng KSPM là gì?

Van cổng KSPM van công nghiệp được thiết kế để điều tiết dòng chảy bằng cách nâng hạ cánh van. Khi mở hoàn toàn, cổng được nâng lên ra khỏi dòng lưu chất, tạo điều kiện để dòng chảy không bị cản trở, khi đóng cổng van hạ xuống và ngăn ngăn chặn không cho dòng chảy đi qua. Được sản xuất với tiêu chuẩn kỹ thuật cao, thiết kế chắc chăn, khả năng chịu nhiệt và áp suất tốt nên phù hợp với nhiều môi trường làm việc như hơi nước, nước thải, dầu, khí,…Có nguồn gốc xuất xứ từ Canada đất nước nổi tiếng về lĩnh vực van công nghiệp vưới chất lượng ổn định, độ bền cao. KSPM thương hiệu van van với tiêu chuẩn Châu âu thường được ứng dụng rộng rãi vào hệ thống cấp thoát nước, nhà máy công nghiệp, trạm xử lý nước, nhà máy nhiệt điện, hệ thống ống dẫn dầu.

II. Thông số kỹ thuật van cổng KSPM

• Tên sản phẩm: Van cổng
• Kích cỡ van: DN50 – DN1000
• Thân van: Gang cầu, thép, inox 304, 316
• Cánh van: Gang, thép không gỉ, inox
• Gioăng làm kín: EPDM, NBR, PTFE
• Áp suất: PN10, PN16, PN25
• Nhiệt độ: -10 – 120 độ C
• Kiểu kết nối: Lắp bích, nối ren, nối hàn
• Tiêu chuẩn: DIN, ANSI, JIS
• Ứng dụng: Thực phẩm, dầu, khí, nước thải,…
• Thương hiệu: KSPM
• Xuất xứ: Canada, Châu Âu
• Bảo hành: 12 tháng

> Xem thêm: Van cổng

III. Cấu tạo, nguyên lý hoạt động van cổng KSPM

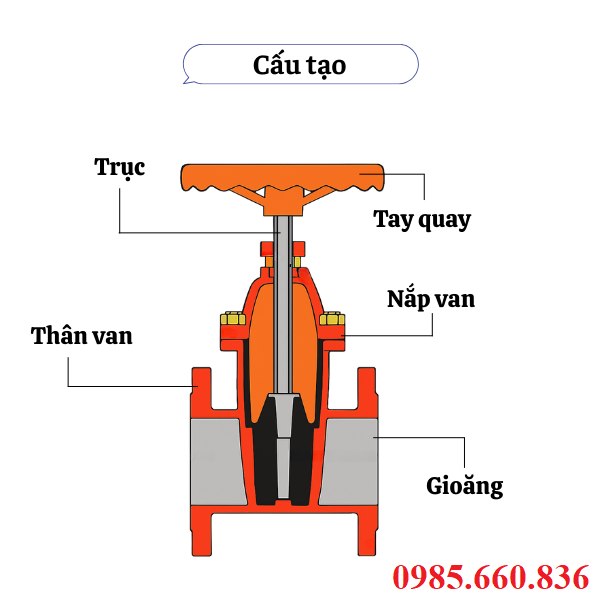

1. Cấu tạo van cổng KSPM

Với cấu tạo đơn giản nhưng lại rất chắc chắn, van cổng KSPM được hình thành từ các bộ phận sau: Thân van, cánh van, ty van, nắp van, bộ điều khiển, gioăng làm kín.

• Thân van là phần chính của van được làm từ chất liệu gang, thép, inox, thân có những kiểu kết nối như mặt bích, nối ren những bộ phận dùng để liên kết với hệ thống đường ống.
• Cánh van dùng để đóng mở điều tiết dòng chảy, khi nâng lên cánh mở để dòng chảy đi qua, hạ xuống van được đóng hoàn toàn, ngăn chặn dòng chảy lại. Cánh có thể làm từ chất liệu gang, thép, inox hoặc bọc cao su cao cấp để tăng độ kín cho van.
• Ty van bộ phận trục để truyền lực từ tay quay hay bộ điều khiển điện, khí nén xuống cửa van, trục có thể là dạng ty nổi hoặc ty chìm tùy vào môi trường làm việc.
• Nắp van gắn trên phía thân van, nắp cho phéo quan sát và bảo dưỡng dưỡng bả trì các bộ phận bên trong dễ dàng, thuận tiện hơn.
• Bộ điều khiển dùng để đóng mở van, có thể là dạng tay quay, tay gạt, bộ điều khiển điện, khí nén tùy vào từng loại van và ứng dụng.
• Gioăng làm kín được làm bằng chất liệu cao su cao cấp NBR, PTFE, EPDM để đảm bảo độ kín tuyệt đối giữa các bộ phận liên kết với nhau, hạn chế tình trạng rò rỉ lưu chất ra ngoài môi trường.

2. Nguyên lý hoạt động van cổng KSPM

Van cổng KSPM hoạt động dựa vào nguyên lý nâng hạ cánh van theo phương thẳng đứng để đóng mở dòng chảy lưu thông qua hệ thống đường ống. Đây là dòng van được hoạt động theo cơ chế đóng mở hoàn và không dùng để điều tiết lưu lượng. Khi van mở, vô lăng xoay làm trục van quay và nâng cánh van lên trên, lúc này dòng chảy của lưu chất đi qua van tự do mà không bị vật nào cản trở lại. Còn khi van đóng là xoay vô lăng theo chiều ngược lại, lúc này cánh van hạ dần xuống ngăn chặn không cho phép dòng chảy lưu thông qua. Thời gian đóng mở của dòng van cổng này sẽ chậm hơn so với dòng van bướm và van bi vì cần xoya vô lăng nhiều để nâng hạ van. Khi van mở hoàn toàn, cánh nằm ở ngoài dòng lưu chất nên hạn chế tổn thất áp suất.

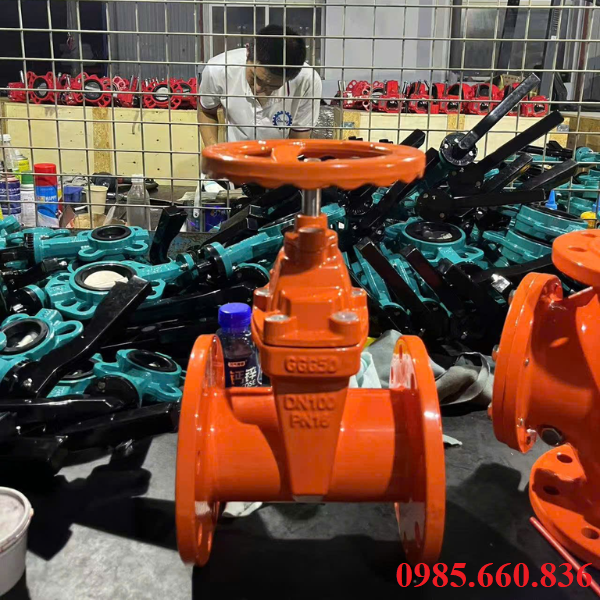

IV. Ứng dụng van cổng KSPM

Được sử dụng phổ biến trong nhiều lĩnh vực với khả năng đóng mở hoàn toàn, độ kín cao, cấu tạo chắc chắn, bền bỉ, nhờ vậy mà van cổng KSPM được sử dụng và ứng dụng nhiều trong ngành công nghiệp.

• Sử dụng trong nhà máy xử lý nước thải, nước sạch, hồ chưa, lắp đặt tại các điểm chặn lưu lượng dùng để bảo trì, kiểm tra hệ thống đường ống.
• Trong hệ thống đường ống dẫn nước, khí, dầu, hóa chất nhẹ van được ứng dụng ở nhà máy chế biến thực phẩm, dược phẩm, dệt nhuộm, giấy.
• Ngành dầu khí và hóa chất van được lắp đặt ở các ống dẫn dầu, dẫn khí, bồn chứa, hệ thống xử lý, phù hợp với môi trường khắc nghiệt nhờ khả năng chịu áp lực và nhiệt tốt.
• Tại các hệ thống điều hòa trung tâm, đường ống nước nóng – lạnh, lò hơi van đảm bảo dòng chảy ổn định và không xuất hiện tình trạng rò rỉ.
• Ở những công trình dân dụng và tòa nhà cao tầng van cổng được lắp đặt tại các hệ thống phòng cháy chữa cháy, khu cấp nước sinh hoạt, kỹ thuật hạ tầng.
• Ứng dụng vào ngành hàng hải và đóng ràu của các tàu chở dầu, tàu biển, hệ thống làm mát và cấp nước trên tàu.

V. Ưu điểm và hạn chế van cổng KSPM

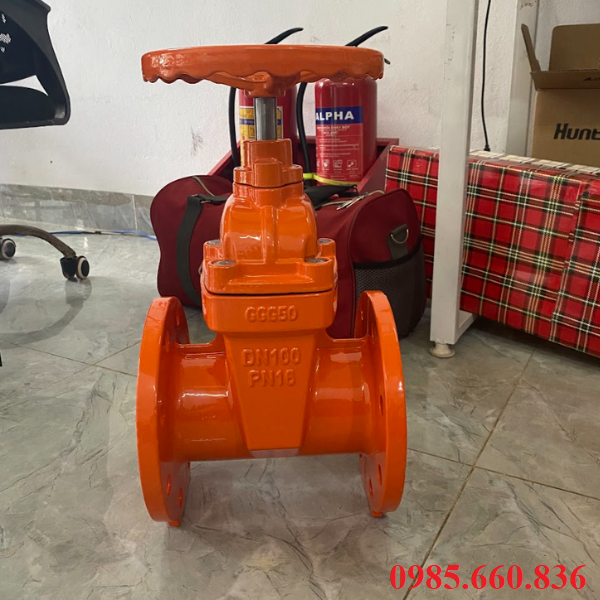

1. Ưu điểm nổi bật của van cổng KSPM

Van cổng KSPM có cơ chế đóng mở hoàn toàn dòng chảy, khi mở cánh van không nằm trong lưu chất nên hạn chế tổn thất áp suất và không gây cản trở trong quá trình lưu lượng lưu thông.

Khi van đóng cửa van được ép chặt vào giá đỡ, đảm bảo độ kín chống rò rỉ, kể cả sử dụng trong những môi trường áp lực lớn.

Phù hợp và ứng dụng trong nhiều môi trường làm việc như nước sạch, nước thải, dầu, khí, hơi nước, hóa chất nhẹ nhờ chất liệu đa dạng, có thể lựa chọn được sản phẩm phù hợp cho hệ thống.

Tuổi thọ cao bởi van được sản xuất theo tiêu chuẩn đạt chất lượng cao, vận hành bền bỉ, không gây hỏng hóc nhiều, bảo trì bảo dưỡng dễ dàng, thuận lợi.

So với những dòng như van bi hay van điều khiển tự động thì van cổng lại có chi phí thấp hơn dù cùng kích cỡ với nhau.

2. Một số hạn chế của van cổng KSPM

Không phù hợp cho việc điều tiết lưu lượng, nếu dùng để mở một phần cánh van nhanh chóng bị mài mìn, làm giảm đi tuổi thọ của van.

Thời gian đóng mở chậm do thiết kế xoay vô lăng nhiều tì van mới được đóng mở hết hành trình, không phù hợp với những hệ thống cần đóng mở nhanh.

Chiều cao vận hành lớn đặc biệt là dòng van cổng ty nổi, làm gây sự bất tiện ở những nơi có không gian hạn chế, hoặc những hố van nhỏ.

Khi van ít vận hành thì sẽ xuất hiện tình trạng kẹt bởi dòng chảy có cặn bẩn, lâu ngày không sử dụng dễ bị đóng không kín khít và kẹt van.

VI. Phân loại van cổng KSPM

1. Phân loại theo cấu tạo trục

Van cổng KSPM ty nổi là dòng van có phần trục di chuyển lên xuống cùng cánh van khi vận hành cơ chế đóng mở. Ty van nổi ra ngoài thân van khi mở và hạ xuống khi van đóng nên có thể nhìn thấy trạng thái hoạt động của van qua mắt thường. Van dễ bảo trì, thay thế và chịu nhiệt, áp lực tốt nên thường ứng dụng cho nhà máy xử lý nước, hệ thống PCCC, nhà máy nhiệt điện.

Van cổng KSPM ty chìm dòng van không bị thay đổi chiều cao trong việc thực hiện quá trình đóng mở. Van vận hành khi trục quay tại chỗ, còn cánh van được nâng hạ qua ren nằm ở trong thân van nên ty chìm không bị lộ ra bên ngoài. Van giúp tiết kiệm không gian, chi phí lắp đặt rẻ, bảo vệ trục khỏi tác động môi trường nên được ứng dụng vào hệ thống cấp thoát nước ngầm, PCCC trong hố kỹ thuật, đường ống trong tủ kỹ thuật.

2. Phân loại theo vật liệu cấu tạo

Van cổng KSPM gang

• Kích thước: DN50 – DN1000
• Áp suất: PN10, PN16
• Nhiệt độ: -10 – 80 độ C
• Kiểu kết nối: Mặt bích
• Kiểu điều khiển: Tay quay, điiều khiển điện, khí nén
• Chất liệu: Gang cầu, gang xám, EPDM, PTFE
• Kiểu van: Ty chìm, ty nổi
• Tiêu chuẩn: ISO, BS, EN
• Ứng dụng: Nước thải, PCCC, hệ thống HAVC

Van cổng KSPM thép

• Kích thước: DN50 – DN600
• Áp suất: PN10, PN25, PN40
• Nhiệt độ: -20 – 425 độ C
• Kiểu kết nối: Mặt bích, nối hàn
• Kiểu điều khiển: Tay quay, điiều khiển điện, khí nén
• Chất liệu: Thép WCB, thép rắn, thép không gỉ, kim loại
• Kiểu van: Ty chìm, ty nổi
• Tiêu chuẩn: API, DIN, BS
• Ứng dụng: Hơi nóng, dầu nóng, khí nén, xăng dầu

Van cổng KSPM inox

•  Kích thước: DN10 – DN600
• Áp suất: PN10 – PN25
• Nhiệt độ: -20 – 200 độ C
• Kiểu kết nối: Mặt bích, nối hàn, nối ren
• Kiểu điều khiển: Tay quay, điiều khiển điện, khí nén
• Chất liệu: Inox 316, 304, NBR, PTFE
• Kiểu van: Ty chìm, ty nổi
• Tiêu chuẩn: ANSI, DIN, JIS
• Ứng dụng: Hóa chất ăn mòn, nước biển, thực phẩm, dược phẩm

3. Phân loại theo kiểu điều khiển

• Van cổng KSPM tay quay
• Van cổng KSPM điều khiển điện
• Van cổng KSPM điều khiển khí nén

4. Phân loại theo kiểu kết nối

• Van cổng KSPM lắp bích
• Van cổng KSPM nối hàn
• Van cổng KSPM nối ren

VII. Báo giá van cổng KSPM chính hãng tại Thuận Phát

Hiện nay van cổng KSPM đang được phân phối chính hãng tại Thuận Phát Valve với giá cả cạnh tranh, minh bạch, nhiều ưu đãi hấp dẫn. Giá van cổng phụ thuộc vào nhiều yếu tố như kích thước, chất liệu, kiểu trục, kiểu điều khiển, áp suất làm việc. So với những dòng van bướm và van điều khiển thì van KSPM này có giá cả phù hợp hơn nhưng vẫn đảm bảo được quá trình vận hành diễn ra tốt. Thuận Phát tự tin khẳng định tất cả các sản phẩm van đều có nguồn gốc xuất xứ rõ ràng, giá cả công khai mình bạch, bảo hành 12 tháng, chính hãng 100%, đa dạng mẫu mã nên quý khách có thể yên tâm lựa chọn. Để nhận được báo giá chính xác, chi tiết và nhanh chóng, quý khách vui lòng liên hệ qua Hotline 0985.660.836, bộ phận tư vấn kỹ thuật và tổng đài sẽ hỗ trợ giải đáp, cung cấp thông tin sản phẩm và báo giá chi tiết cho khách hàng. Nhanh tay gọi ngay cho chúng tôi để nhận được những ưu đãi khi mua sản phẩm với mức giá siêu hời, Thuận Phát tự hào vì đã luôn mang đến cho khách hàng những trải nghiệm tuyệt vời khi tin dùng sản phẩm.

Tham khảo: Van cổng Z45X-10

Hotline liên hệ đặt hàng: 0985.660.836
