Van bi điều khiển điện

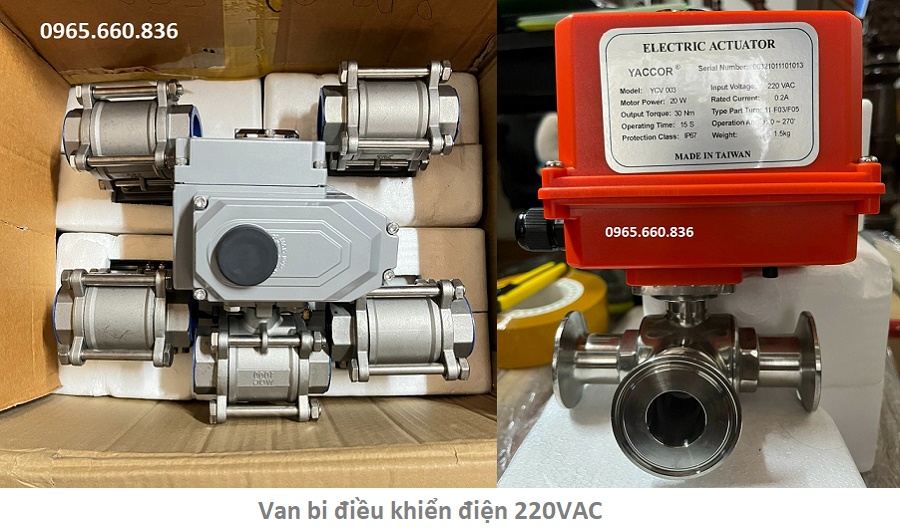

I. Giới thiệu van bi điều khiển điện

Van bi điều khiển điện hay còn được gọi là van bi điện có tên tiếng ( Electric control ball valve ) đây là dòng van bi được gắn thêm bộ điều khiển điện sử dụng nguồn điện áp 24v, 220v, hoặc 380v để mô tơ có thể hoạt động chuyền lực xuống trục van giúp đóng mở một cách dễ dàng. Van bi điều khiển điện có phần đầu điện được làm từ chất liệu hợp kim nhôm bề mặt vỏ ngoài được sơn thêm lớp sơn Epoxy chống rỉ, chốn bám bụi, chống nước cực tốt, phần thân van bi được làm từ nhiều các chất liệu khác nhau như inox304, inox316 và nhựa PVC, UPVC phù hợp cho nhiều môi trường khác nhau nước, dầu nóng, khí nén, hơi nóng, dung dịch, hóa chất,…

Kích cỡ van đa dạng từ DN15 – DN200 kết nối đường ống theo hai dạng phổ biến nhất là lắp ren, mặt bích. Đầu điều khiển điện được sản xuất từ nhiều nước khác nhau như Hàn Quốc, Đài Loan, Nhật Bản, Malaysia, Thổ Nhĩ Kỳ, Trung Quốc, Đức, Italia,….

Ngày nay van bi điều khiển điện có hai dạng đầu điện chính là dạng đầu điều khiển on/off và đầu điều khiển tuyến tính chúng vận hành theo hai phương thức khác nhau. Cụ thể như:

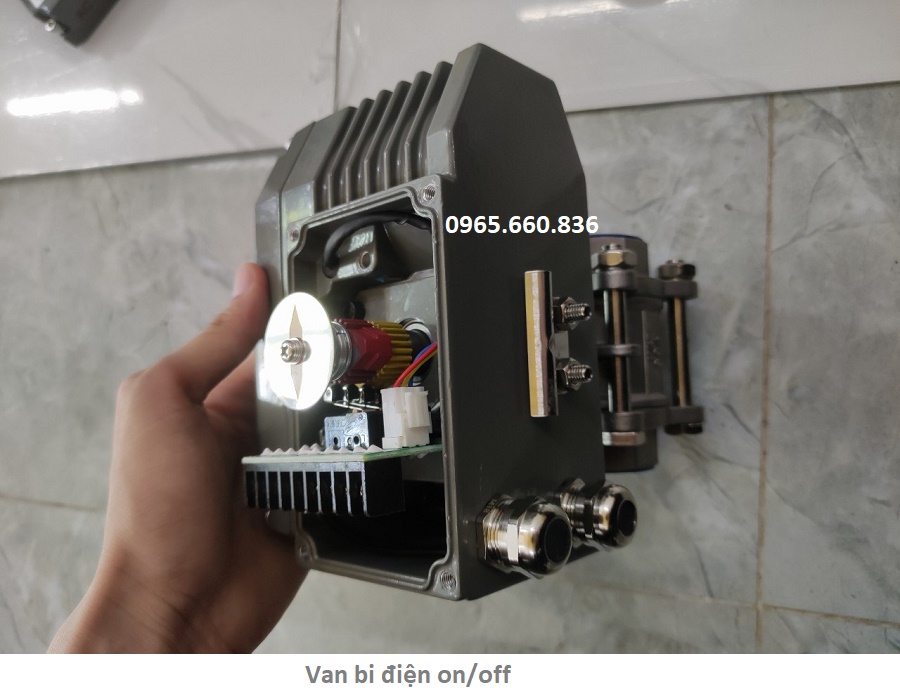

Van bi điều khiển điện on/off

Đối với đầu điều khiển này không dùng để điều tiết lưu lượng của dòng chảy chúng chỉ có chức năng đóng hoặc mở hoàn toàn theo một góc cố định 100%. Nếu muốn sử dụng cho các đường ống cần điều tiết lưu lượng của dòng chảy thì phải dùng đến đầu điều khiển điện tuyến tính.

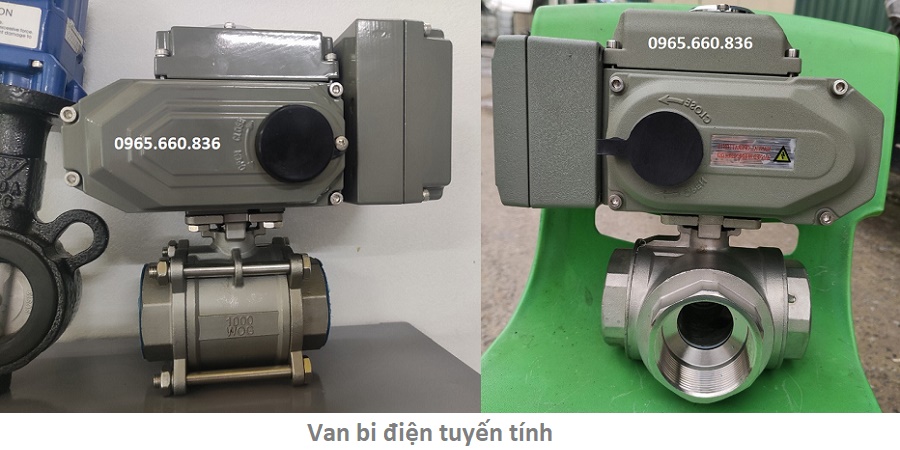

Van bi điều khiển điện tuyến tính

Dòng van này đa chức năng hơn dòng van điều khiển điện on/off với dạng tuyến tính cho khả năng đóng mở theo nhiều góc độ khác nhau 10 độ, 20 độ, 30 độ, 40 độ, 50 độ, 60 độ, 70 độ, 80 độ, 90 độ cho phép dòng chảy đi qua nhiều hoặc ít tùy thuộc vào người sử dụng vận hành van.

II. Thông số kỹ thuật van bi điều khiển điện

• Chất liệu van: inox304, inox316, nhựa UPVC, CPVC, PVC
• Kích cỡ van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN90, DN100
• Vật liệu đầu điện: hợp kim nhôm
• Điện áp: 24vdc, 220vac, 380vac
• Chức năng đầu điện: on/off và tuyến tính
• Kết nối: lắp ren, mặt bích, kết nối clamp, kết nối hàn
• Tiêu chuẩn kết nối: BS PN10, PN16, JIS 10k, ANSI, CLASS150
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Áp suất sử dụng: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước, khí, hơi nóng, dầu, gas, dung dịch, hóa chất.
• Xuất xứ: Trung Quốc, Nhật Bản, Đài Loan, Hàn Quốc, Malaysia, Italia, Thổ Nhĩ Kỳ.

Như các bạn đã xem thông số kỹ thuật ở trên chúng ta có thể dễ dàng mua van bi điều khiển điện cho hệ thống của mình. Đối với dạng van bi nhựa điều khiển điện dạng rất thông dụng cho các hệ thống ăn mòn cao như axit, bazo,… do chất liệu nhựa chống ăn mòn cao, dễ dàng lắp đặt vào hệ thống.

III. Cấu tạo các bộ phận van bi

Van bi điều khiển điện có hai bộ phận chính là đầu điều khiển điện và thân van bi. Cùng chúng tôi tìm hiểu cấu tạo chi tiết ở phần dưới đây:

A. Cấu tạo van bi

Phần van bi chúng được làm từ chất liệu inox304, inox316, nhựa UPVC, nhựa PVC, thép, gang, đồng, chúng là bộ phận dùng để kết nối vào đường ống theo nhiều dạng như lắp ren, mặt bích, rắc co, ba ngã, clamp,… bên trong thân van bao gồm các bộ phận nhỏ như trục, quả bi, gioăng làm kín.

Tùy theo từng hệ thống của khách hàng sử dụng cần lựa chọn sản phẩm phù hợp nhất để cho van hoạt động ổn định nhất.

B. Cấu tạo đầu điều khiển điện

Bộ điều khiển điện là bộ phận kết nối vào van bi chúng có hai dạng điều khiển chính on/off hoặc tuyến tính, chất liệu vỏ đầu điện từ hợp kim nhôm bên ngoài phủ thêm một lớp sơn Epoxy chống rỉ, đầu điện sản xuất theo tiêu chuẩn IP67 chống thấm nước cực kì tốt vận hành ổn định trong nhiều hệ thống có độ ẩm cao.

Việc sử dụng đầu điều khiển điện giúp cho van vận hành một cách dễ dàng thay thế cho bộ điều khiển tay gạt, tay quay cơ.

Đầu điều khiển điện chúng có thể kết nối vào nhiều dạng van khác nhau như:

• Van bướm điều khiển điện
• Van cổng điều khiển điện
• Van cầu điều khiển điện
• Van bi điều khiển điện

IV. Nguyên lý hoạt động van bi điều khiển điện

Van bi điện đóng mở khi có nguồn điện cấp vào, khi cấp nguồn điện 24v, 220v, 380v vào trong đầu điện lúc này mô tơ điện sẽ quay tạo ra một lực chuyền xuống trục van làm cho trục chuyển động quay tròn, bi van gắn với trục van quay theo tạo ra một chu trình đóng mở van. Khi van vận hành hết một hành trình nó sẽ tự động ngắt điện tránh trường hợp ngâm điện quá lâu dẩn đến tình trạng hư hỏng đầu điện.

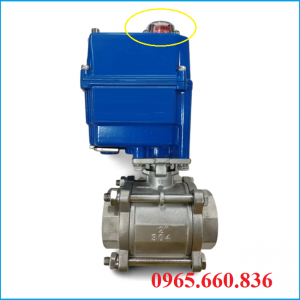

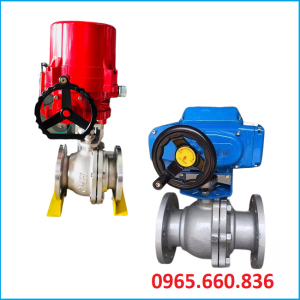

Ngoài ra khi gặp trường hợp mất điện phần đầu điện có thể gắn thêm bộ điều khiển tay quay giúp cho người sử dụng vận hành đóng mở hết chu trình của chúng một cách dễ dàng.

V. Ưu điểm nhược điểm van bi điều khiển điện

5.1. Ưu điểm van bi điều khiển điện

• Có đa dạng các loại nguồn điện sử dụng vưới dãi điện áp khác nhau 24v, 220v, 380v.
• Vận hành tự động thay thế sức người mọi hoạt động vận hành hoàn toàn bằng bộ điều khiển điện.
• Đa dạng kiểu kết nối mặt bích, rắc co, ren,… phù hợp với nhiều hệ thống lớn nhỏ khác nhau.
• Van được chế tạo từ nhiều chất liệu khác nhau, hoạt động ổn định trong môi trường khắc nghiệt có nhiệt độ cao, áp suất lớn đối với chất liệu inox và chịu ăn mòn cao từ chất liệu nhựa.
• Có thể thay thế từng bộ phận của van khi bị hư hỏng một cách đơn giản không cần chuyên môn cao.
• Với chất liệu từ van bi cho khả năng chịu được dãi nhiệt độ lên tới 220 độ C
• Tùy thuộc vào kiểu kết nối của van chúng chịu được mức áp lực lên tới 40bar.
• Van nhập khẩu chính hãng, đầy đủ giấy tờ CO~CQ, bảo hành 12 tháng.

5.2. Nhược điểm van bi điều khiển điện

• Kích cỡ van bị hạn chế chỉ có sẵn đến 200A side lớn hơn phải đặt trước.
• Thời gian đóng mở rất chậm không nhanh như dòng van điều khiển khí nén.
• Vì sử dụng đầu điện cho nên giá thành cao hơn các dòng van khác.
• Quá trình vận hành phải cần cấp điện mới sử dụng được.

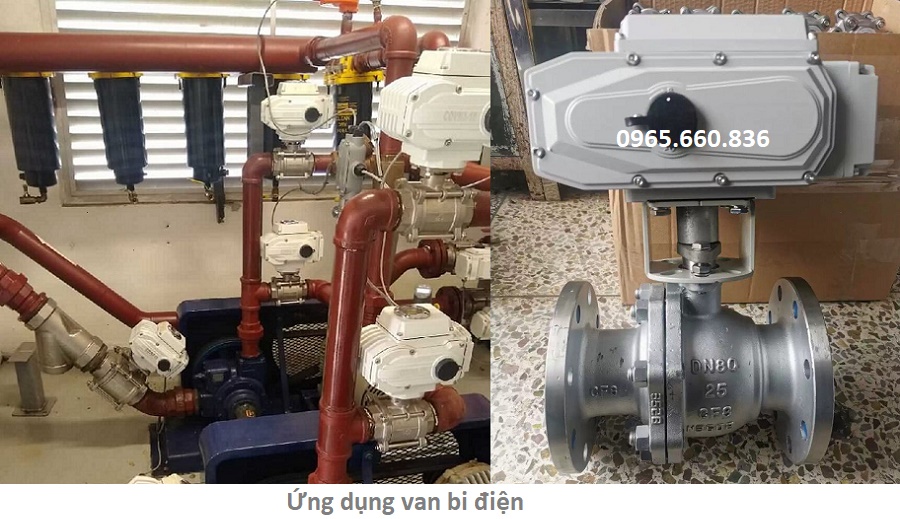

VI. Ứng dụng van bi điều khiển điện

Van bi điều khiển điện được ứng dụng trong nhiều các hệ thống khác nhau tùy thuộc vào từng chất liệu chúng sẽ phù hợp với từng hệ thống và dường như tất cả các sản phẩm đều được lắp đặt ở các lĩnh vực công nghiệp, nông nghiệp, dân sinh cụ thể như:

• Lắp đặt trong các nhà máy xi măng, nhà máy sản xuất, hệ thống nhà ở, khu dân cư, tòa nhà cao tầng, bệnh biện,…
• Lắp đặt trong các hệ thống cấp thoát nước, hệ thống khí hơi, khí nén, nồi hơi, nồi hơi, xưởng làm bánh, phòng thí nghiệm, bể bơi, bể chứa,…
• Lắp đặt trong các hệ thống sản xuất thực phẩm, dược phẩm, chế tạo dung dịch, hóa chất ăn mòn.
• Lắp đặt cho hệ thống phòng cháy chửa cháy, cấp nước sạch, sử lý nước thải.
• Để cho van vận hành được ổn định khách hàng cần lựa chọn địa chỉ mua hàng chính hãng, chất lượng cao, kiểu van phù hợp với môi trường, nhiệt độ sử dụng.

VII. Các dạng sản phẩm van bi điều khiển điện đơn vị chúng tôi cung cấp

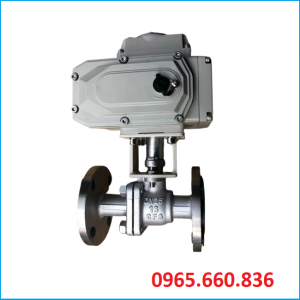

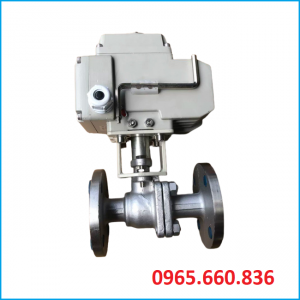

7.1. Van bi điều khiển điện on/off

• Kích cỡ: 15A – 200A
• Chất liệu chế tạo: inox, nhựa, gang, thép
• Điện áp: 24v, 220v
• Kết nối: ren, bích, clamp
• Đóng mở: on/off
• Tiêu chuẩn: IP67
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường sử dụng: nước, khí, hơi, dung dịch,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

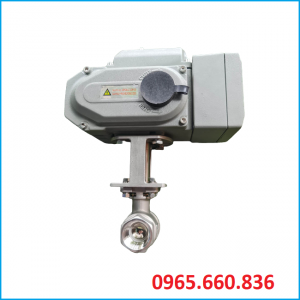

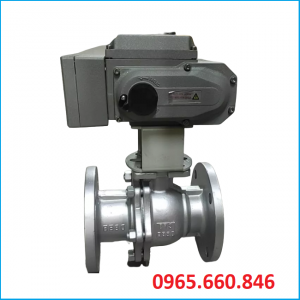

7.2. Van bi điều khiển điện tuyến tính

• Kích thước: DN15 – DN200
• Nguyên liệu: inox, nhựa, gang, thép
• Kiểu lắp thông dụng: ren, bích
• Đóng mở: tuyến tính
• Điện áp: 220v, 380v
• Tiêu chuẩn kháng nước: IP67
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar
• Môi trường sử dụng: nước, khí, hơi, dung dịch,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

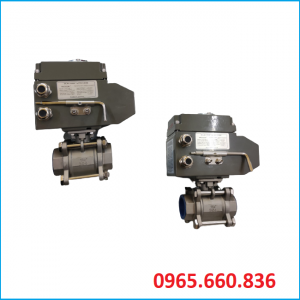

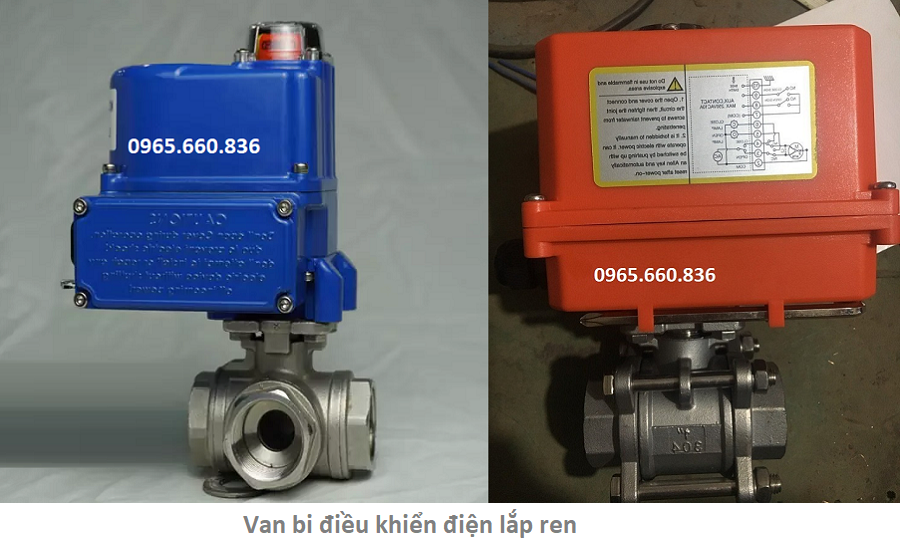

7.3. Van bi điều khiển điện lắp ren

• Side: DN15 – DN100
• Nguyên liệu: inox, nhựa, gang, thép
• Điện áp: 24v, 220v, 380v
• Kết nối: lắp ren
• Đóng mở: on/off, tuyến tính
• Tiêu chuẩn chống nước: IP67
• Nhiệt độ: max 200 độ C
• Áp suất: 10bar, 16bar, 25bar
• Môi trường sử dụng: nước, khí, hơi, dung dịch,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu
• Hàng có sẵn
• Bảo hành: 12 tháng

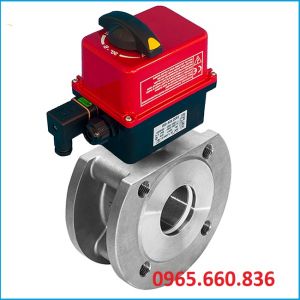

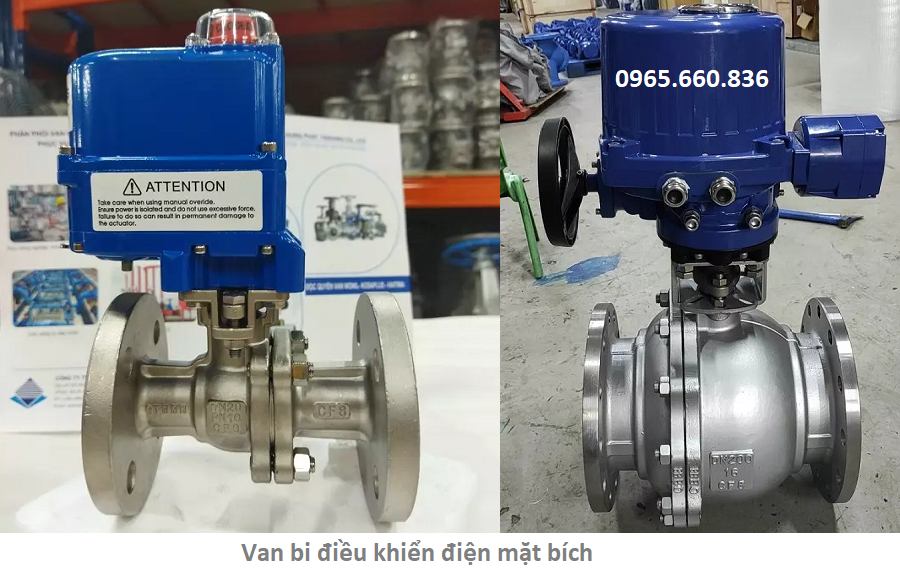

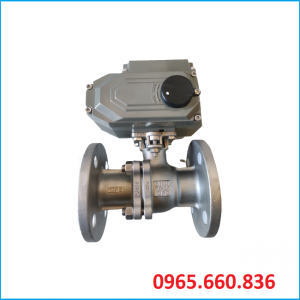

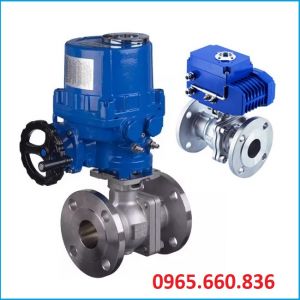

7.4. Van bi điều khiển điện mặt bích

• Nguyên liệu: inox, gang, thép
• Kích cỡ: DN50 – DN200
• Kiểu lắp: mặt bích
• Lớp lót: Teflon, inox
• Đóng mở: tuyến tính
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSi
• Điện áp sử dụng: 24v, 220v, 380v
• Nhiệt độ tối đa: 200 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar, 40bar
• Môi trường sử dụng: nước, khí, hơi, dung dịch,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu
• Đầy đủ giấy tờ CO~CQ
• Bảo hành: 12 tháng

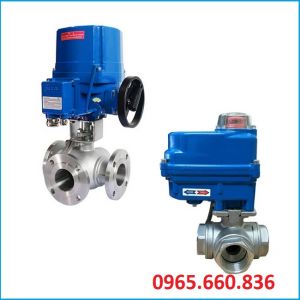

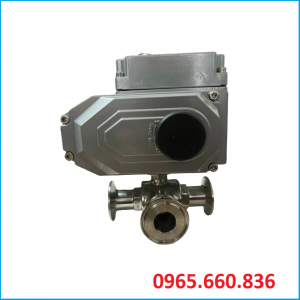

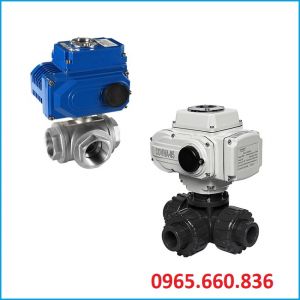

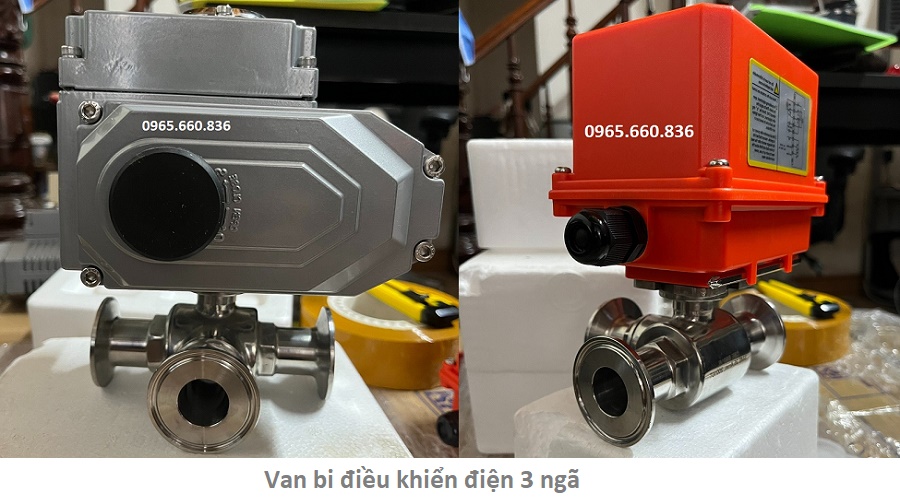

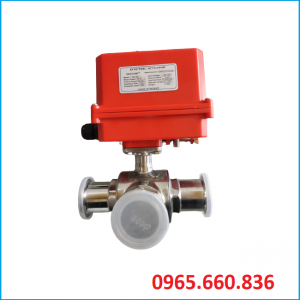

7.5. Van bi 3 ngã điều khiển điện

• Kích thước: DN15 – DN150
• Điện áp: 24v, 220v, 380v hai pha 3 pha 50-60hz
• Nguyên liệu toàn thân: inox304, inox316, nhựa PVC, UPVC
• Kiểu lắp thông dụng: ren, bích
• Dạng hoạt động: on/off hoặc tuyến tính
• Tiêu chuẩn kháng nước: IP67
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Kiểu van: dạng 3 ngã chữ T, 3 ngã chữ L
• Áp lực làm việc: 10bar, 16bar, 25bar
• Ứng dụng: nước, khí, hơi, dung dịch,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

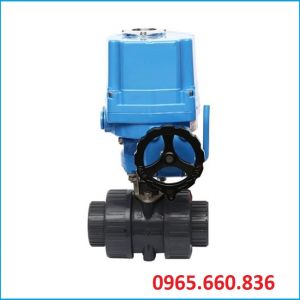

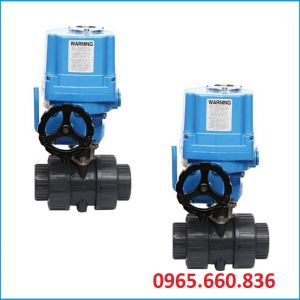

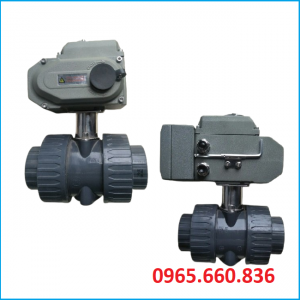

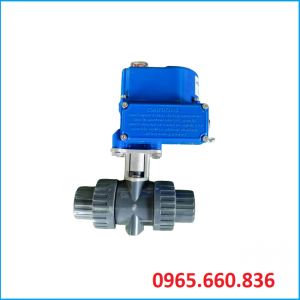

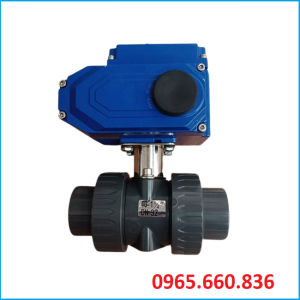

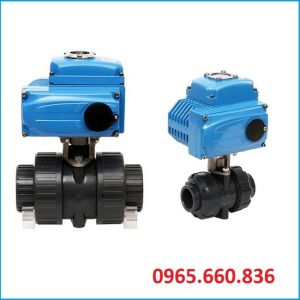

7.6. Van bi nhựa điều khiển điện

• Chất liệu nhựa: UPVC, PVC, CPVC, PVDF, PP
• Gioăng làm kín: EPDM, NBR, FPM, FTFE
• Kích cỡ: DN15 – DN80
• Điện áp sử dụng: 24v – 220v – 380v
• Dạng hoạt động: on/off hoặc tuyến tính
• Áp suất sử dụng: 10bar
• Nhiệt độ sử dụng: max 80 độ C
• Môi trường làm việc: dung dịch, hóa chất ăn mòn axit, bazo.
• Xuất xứ: Đài Loan, Nhật Bản, Trung Quốc, Malaysia
• Bảo hành: 12 tháng

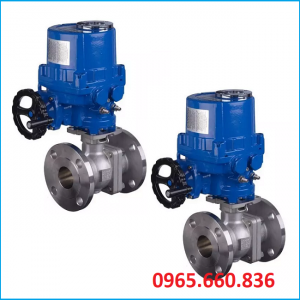

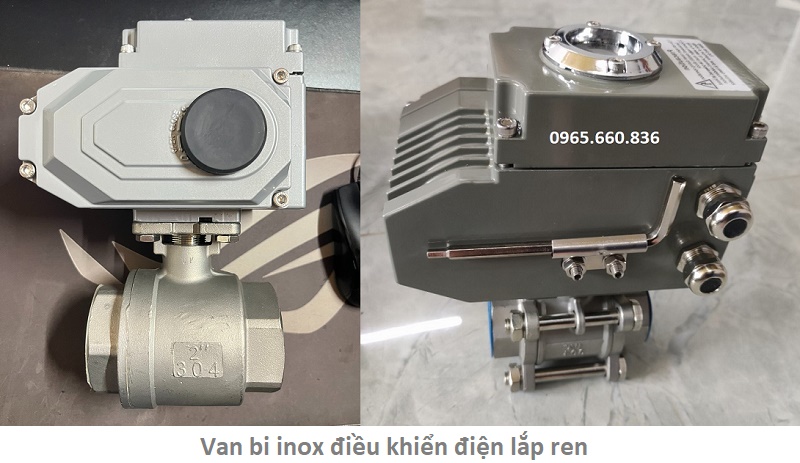

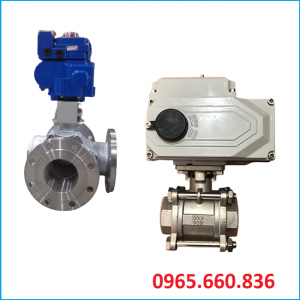

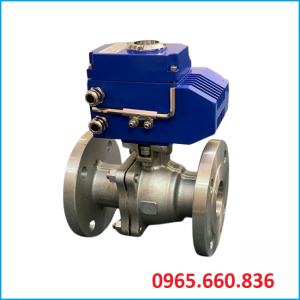

7.7. Van bi inox điều khiển điện

• Vật liệu: inox304, inox316
• Kích cỡ: 15A – 150A
• Điện áp sử dung: 24V, 220V
• Áp lực làm việc: 10kg/cm2, 16kg/cm2, 25kg/cm2
• Kết nối: ren, mặt bích
• Kiểu van: 2 ngã, 3 ngã
• Dạng hoạt động: on/off, tuyến tính
• Nhiệt độ sử dụng: nước sạch, nước thải, khí, hơi,…
• Xuất xứ: Đài Loan, Malaysia, Thổ Nhĩ kỳ, Đức, Trung Quốc,…
• Bảo hành: 12 tháng

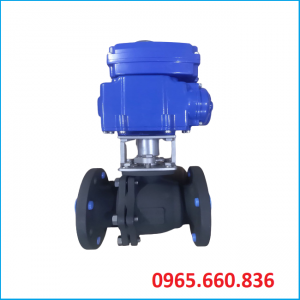

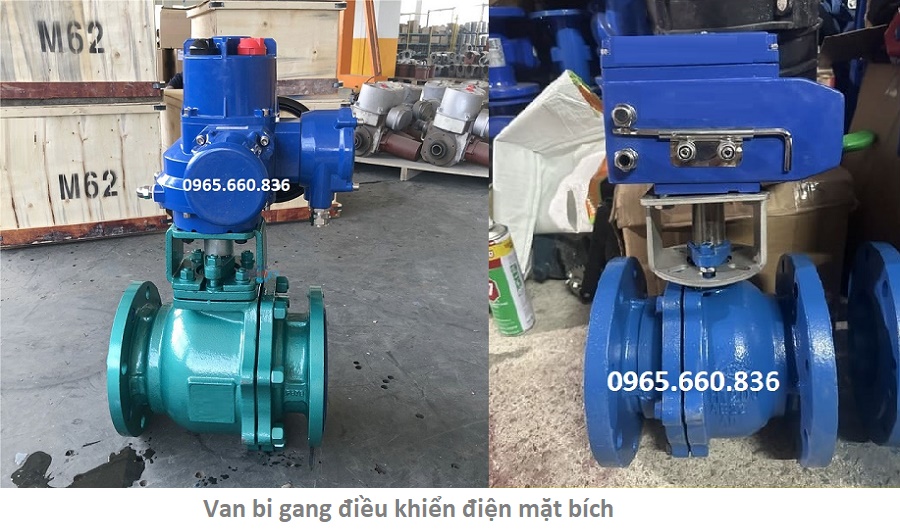

7.8. Van bi gang điều khiển điện

• Kích cỡ: DN50 – DN150
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ sử dụng: tối đa 200 độ
• Điện áp cấp: 24v, 220v, 380v
• Hoạt động: on/off và tuyến tính
• Chất liệu thân: gang dẻo
• Dạng kết nối: mặt bích
• Kiểu van: 2 ngã
• Môi trường sử dụng: nước đa dụng
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ kỳ
• Bảo hành: 12 tháng

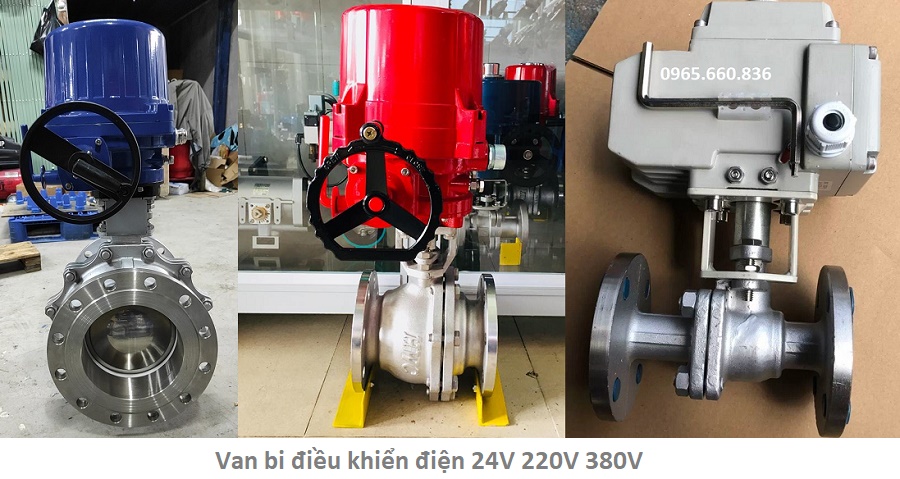

7.9. Van bi điều khiển điện theo điện áp

Có ba dạng đầu điện chúng phù hợp với mức điện áp khác nhau tùy thuộc vào từng hệ thống khách hàng đang sử dụng như:

• Van bi điều khiển điện 24V
• Van bi điều khiển điện 220V
• Van bi điều khiển điện 330V

7.10. Van bi điều khiển điện theo xuất xứ

Hiện nay chúng tôi đang cung cấp rất nhiều dạng van khác nhau mỗi loại van được chúng tôi nhập khẩu về Việt Nam đều có những điểm riêng biệt về chất liệu của chúng. Dưới đây là các Công ty chúng tôi nhập khẩu:

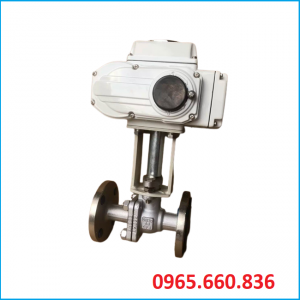

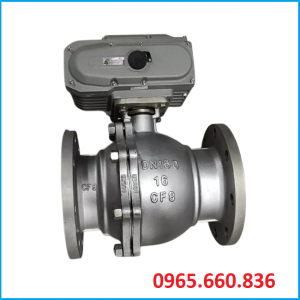

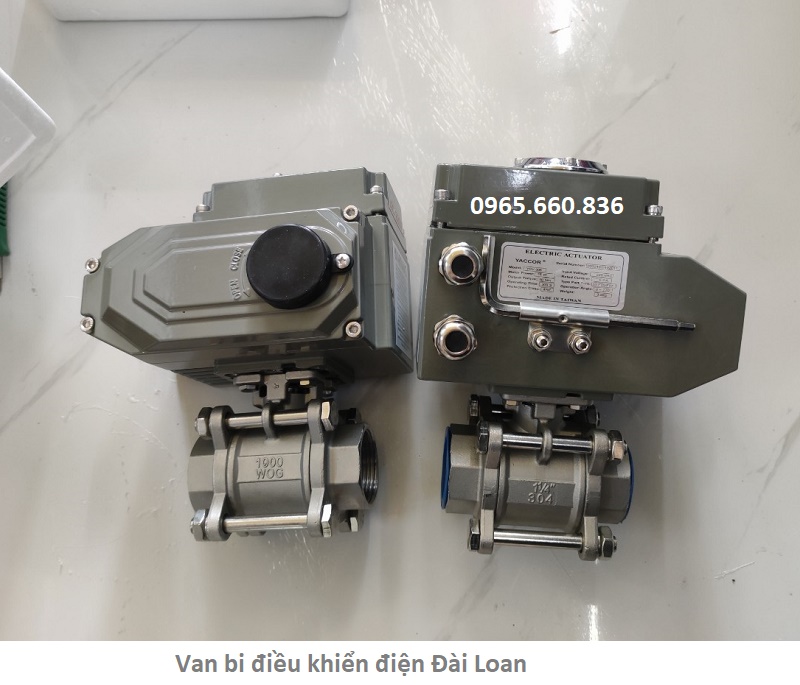

• Van bi điều khiển điện Đài Loan

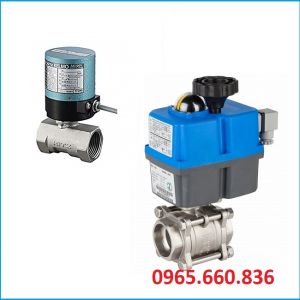

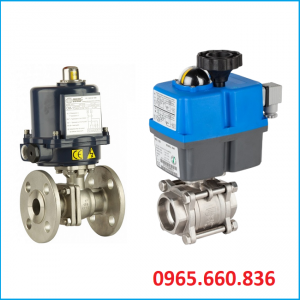

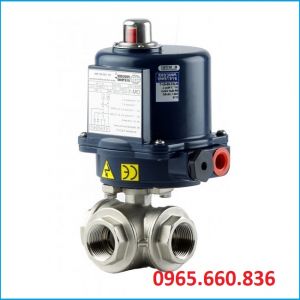

• Van bi điều khiển điện Nhật Bản

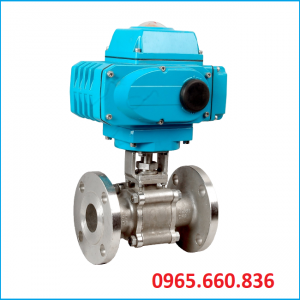

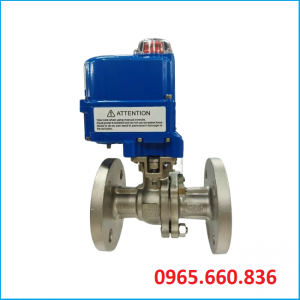

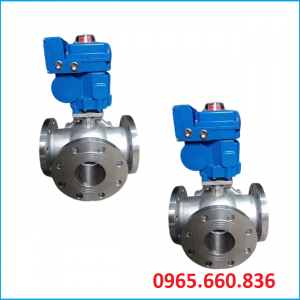

• Van bi điều khiển điện Hàn Quốc

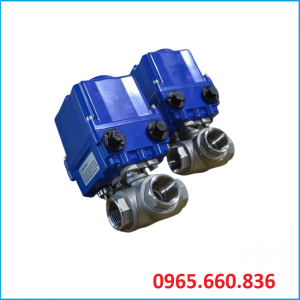

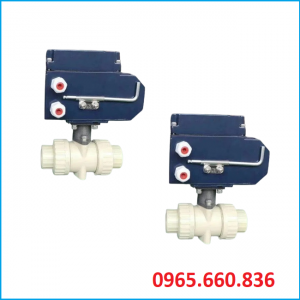

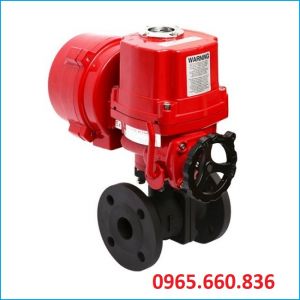

• Van bi điều khiển điện Thổ Nhĩ Kỳ

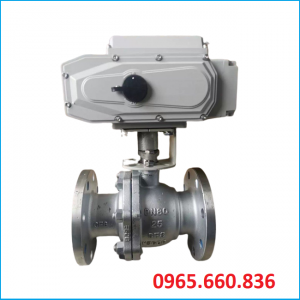

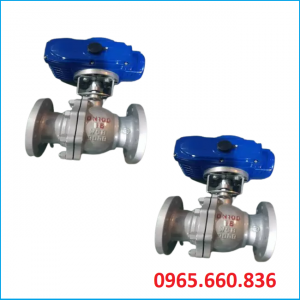

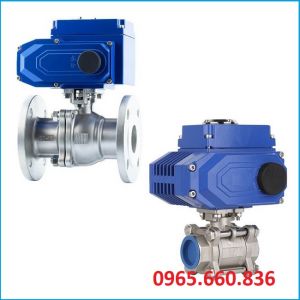

• Van bi điều khiển điện Malaysia
• Van bi điều khiển điện Italia
• Van bi điều khiển điện Đức

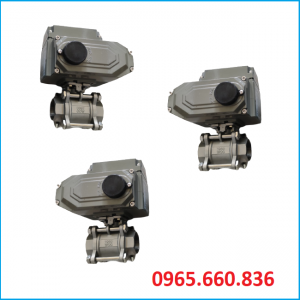

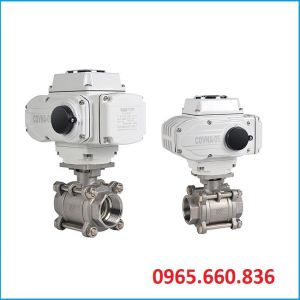

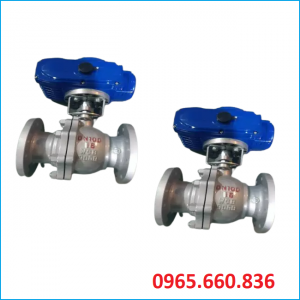

• Van bi điều khiển điện trung Quốc

7.11. Van bi điều khiển điện theo hãng van

Các hãng van bi điều khiển điện phổ biến trên thị trường hiện nay:

• Van bi điều khiển điện Unid
• Van bi điều khiển điện Haitima
• Van bi điều khiển điện Geko
• Van bi điều khiển điện Kosaplus
• Van bi điều khiển điện Kitz
• Van bi điều khiển điện Tome
• Van bi điều khiển điện Hershey
• Van bi điều khiển điện KB valve

VIII. Sơ đồ mạch điện và cách đấu nối bảng mạnh điều khiển điện

8.1. Cách đấu nối mạch điện đối với bộ điều khiển điện tuyến tính

Nhìn vào đầu điện được mở ra chúng ta thấy chân cấp nguồn điện vào đầu điều khiển là dây số 2 và dây số 3. Quý khách nên sử dụng nguồn điện phù hợp với đầu điều khiển điện không cấp sai nguồn điện quá tải dẩn đến tình trạng trập, cháy nổ dầu điện.

Hai sợi dây tín hiệu 4-20mA từ tủ PLC được gắn với dây số 4 và số 5 để vận hành van đóng hoặc mở theo nhiều góc độ khác nhau 10 độ, 20, độ 30, độ 40, độ,…90 độ tùy thuộc vào người vận hành van.

8.2. Cách dấu nối mạch điện đối vơi đầu điều khiển on/off

Đối với dạng điều khiển điện on/off có 3 sợi dây sợi dây được kết nối với dây đầu nối số 2 là sợi dây trung tính khi ta kết nối sợi dây số 2 và số 4 vào đầu điện rồi cấp nguồn điện đi vào lúc này giúp cho van chuyển sang trạng thái mở van. Khi đấu nối dây 2 và dây số 5 vào trong lúc này van vận hành chuyển từ trạng thái mở về trạng thái đóng van.

Lưu ý lúc đấu nối ta cần đấu 1 công tắc với 3 dây và hai tiếp điểm đảo ngược ở trong quá trình chuyển động cho nhau khi có nguồn điện cấp vào.

IX. Cách lắp đặt van bi điều khiển điện

Khi lắp đặt van bi điều khiển điện vào trong đường ống các bạn cầu lưu ý các bước sau đây:

• Bước 1: đầu tiên cần lựa chọn kích cỡ van phù hợp với kích cỡ đường ống.
• Bước 2: lắp van vào hai đầu đường ống, đối với dạng lắp ren ta cần chú ý quấn thêm một lớp bảo vệ sung quanh phần ren để tăng độ kín cho van. Còn dạng mặt bích ta có thể lắp thêm phần gioăng làm kín vào hai đầu mặt bích và siết chặt chúng lại bằng bulong cố định lại.
• Bước 3: đấu dây dẩn đúng với các đầu đóng mở của của đầu điện có trong hướng dẩn.
• Bước 4: Sử dụng thử cho nguồn điện đi vào xem van có vận hành ổn định không.

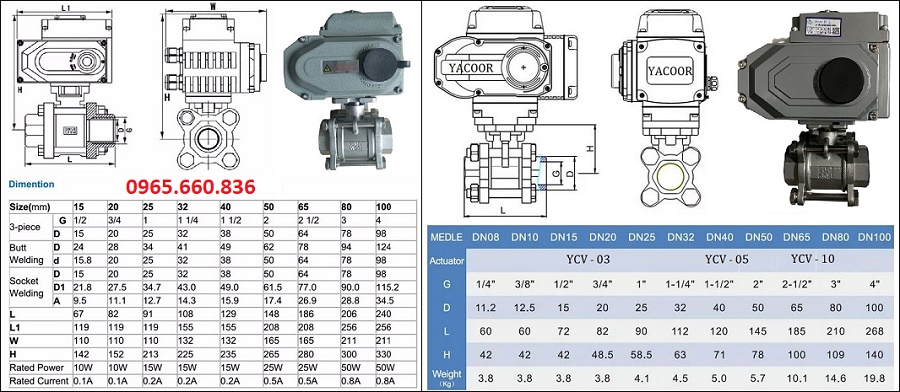

X. Catalogue van bi điều khiển điện

Đến với chúng tôi có đầy đủ các dạng Catalogue của van bi điều khiển điện, mỗi dạng Catlogue của van bi điều khiển điện bên trong đều có đầy đủ các thông tin, hình ảnh, bản vẽ, thông số sản phẩm,… Cùng xem hình ảnh dưới đây để hiểu rỏ hơn về Catalogue của van:

XI. Địa chỉ cung cấp van bi điều khiển điện chính hãng

Việc lựa chọn sản phẩm van bi điều khiển điện chính hãng là cực kì quan trọng nó sẽ giúp cho hệ thống của bạn ổn định và vận hành lâu dài.

Hãy đến ngay tới Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi là một đơn vị có nhiều năm kinh nghiệm trong nghề van công nghiệp chuyên cung cấp và các dòng van bi điều khiển điện nhập khẩu từ Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, Thổ Nhĩ kỳ, Trung Quốc, Italia đi khắp các tỉnh thành trên toàn quốc. Tất cả các sản phẩm đơn vị chúng tôi cung cấp cam kết hàng chính hãng, đầy đủ giấy tờ CO~CQ, Catalogue sản phẩm.

XII. Bảo trì bảo dưỡng van bi điều khiển điện

Hầu hết trong tất cả các dạng sản phẩm van công nghiệp sau khi sử dụng một thời gian dài củng đều có sự cố sảy ra chính vì thế cần phải bảo trì, bảo dưỡng van thường xuyên để van vận hành một cách ổn định.

Cần kiểm tra định kì 2 – 3 tháng một lần tùy theo từng chất lượng của sản phẩm.

Những bộ phận nào sắp hư hỏng cần thay thế ngay để tránh tình trạng hư hỏng van.

Để đảm bảo được độ an toàn khi bảo dưỡng van cần tắt hết nguồn điện dòng chảy bên trong hệ thống để tránh trường hợp không mong muốn.

XIII. Báo giá van bi điều khiển điện

Van bi điều khiển điện có mức giá sẽ tùy thuộc vào kích cỡ, chất liệu, xuất xứ của van chính vì thế mà chúng không có mức giá đồng đều. Các dạng van bi điều khiển điện lớn tùy theo từng chất liệu chúng sẽ có mức giá cao, các dạng van nhỏ mức giá của chúng sẽ thấp hơn nhưng tuy nhiên đối với các dòng sử dụng cho môi trường dung dịch, hóa chất ăn mòn sẽ có mức giá cao hơn một chút. Khách hàng đang có nhu cầu sử dụng sản phẩm hãy liên hệ ngay tới hotline: 0965.660.836 để nhận ngay bảng giá từ đơn vị chúng tôi cung cấp.

Các sản phẩm đơn vị chúng tôi cung cấp đều được đổi trả 1.1 khi có lỗi do nhà sản xuất.

Chế độ bảo hành 12 tháng.
