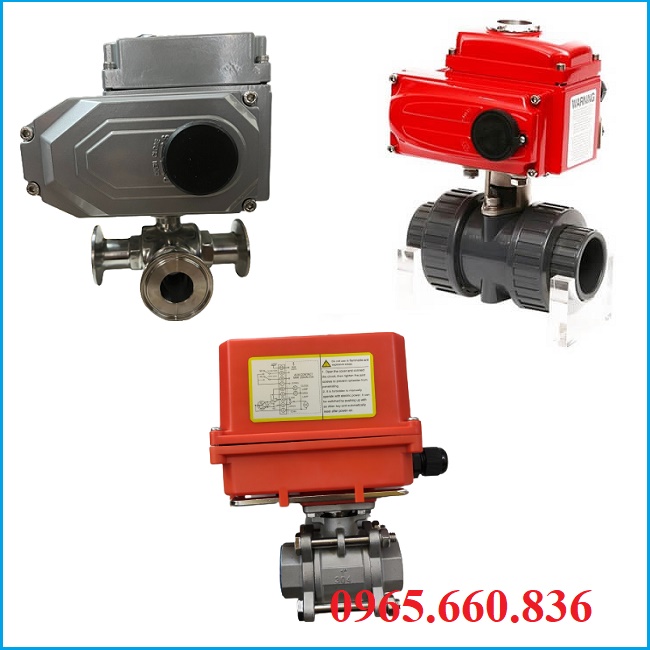

Van bi điều khiển điện

Ngày nay ở trong các hệ thống nông nghiệp, công nghiệp, sản xuất thường thấy những dòng van bi điều khiển điện vậy để lựa chọn được dòng sản phẩm phù hợp với hệ thống thì các bạn cần phải tìm rõ về sản phẩm. Mời các bạn tham khảo qua bài viết dưới đây để hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và các dòng sản phẩm van bi điều khiển điện có trên thị trường.

I. Van bi điều khiển điện là gì?

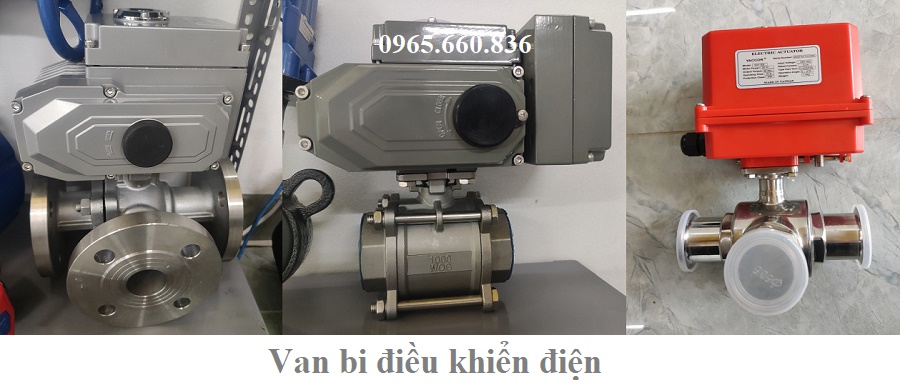

Van bi điều khiển điện hay còn gọi là van bi điện, là một trong những kiểu van dùng để đóng mở, điều tiết dòng chảy đi qua đường ống một cách dễ dàng nhờ vào quả bi được đục một lỗ xuyên tâm bên trong van. Van bi điều khiển điện là dòng van được làm từ chất liệu inox, gang, nhựa, đồng,…Phù hợp sử dụng nhiều trong các môi trườn nước sạch, nước thải, khí hơi, khí nén, dung dịch, khí gas, xăng dầu, hóa chất,…

Van bi điều khiển điện sử dụng điện áp từ 24VDC – 220VAC, khi cung cấp nguồn điện cho động cơ khiến chúng tạo ra lực momen xoắn tác động trực tiếp lên trục van bi và giúp cho van đóng mở một cách dễ dàng, không cần phải sử dụng sức người như kiểu van bi tay gạt. Van bi điều khiển điện được lắp đặt cho nhiều hệ thống thiết bị như nối ren, lắp bích, nối hàn,…

Van bi điều khiển điện hiện nay đang có 2 cơ chế hoạt động on,off tuyến tính, dạng on,off chỉ cho phép van đóng hoặc mở một góc 90 độ hoàn toàn, dạng tuyến tính cho phép van đóng mở theo nhiều góc khác nhau 10 độ, 20 độ, 30 độ, 40 độ, 50 độ, 60 độ để điều tiết lưu lượng của dòng chảy

Van bi điều khiển điện có kích cỡ đa dạng như kiểu lắp ren từ DN15 – DN20 – Dn25 – DN32 – DN40 – DN50, kiểu lắp bích từ DN50 – DN65 – DN80 – DN90 – DN100 – DN115 – DN125 – DN150 – DN200. Van bi điều khiển điện đang được công ty TNHH Thuận Phát chúng tôi cung cấp với đầy đủ kích cỡ, chủng loại khác nhau, phù hợp cho nhiều hệ thống mà khách hàng cần sử dụng, giá thành ưu đãi nhất thị trường.

Một số tên gọi khác van bi điều khiển điện:

• Van bi điện
• Van bi động cơ điện


II. Thông số kỹ thuật

Dưới đây là thông số kỹ thuật van bi điều khiển điện:

• Kích cỡ side van: lắp  ren 15A – 50A, lắp bích 50A – 200A
• Chất liệu: inox 201, inox304, inox316, thép, gang, đồng thau, nhựa UPVC, CPVC, PVC, PPGF, PPDF
• Chất liệu trục: inox, thép không rỉ
• Chất liệu quả bi: inox, thép, nhôm
• Chất liệu đầu điện: hợp kim nhôm
• Kiểu lắp: ren, lắp bích, nối hàn, clamp, rắc co
• Tiêu chuẩn kết nối: JIS 10K, BS PN10, DIN, ANSI
• Kiểu van: on,off, tuyến tính
• Điện áp: 24V, 220V,380V
• Tiêu chuẩn đầu điện: IP67, IP68
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu,…
• Bảo hành: 12 tháng
• Giấy tờ CO-CQ đầy đủ
• Đổi trả 1.1 khi có lỗi do nhà sản xuất

III. Cấu tạo nguyên lý hoạt động van bi điều khiển điện

3.1. Cấu tạo van bi điều khiển điện

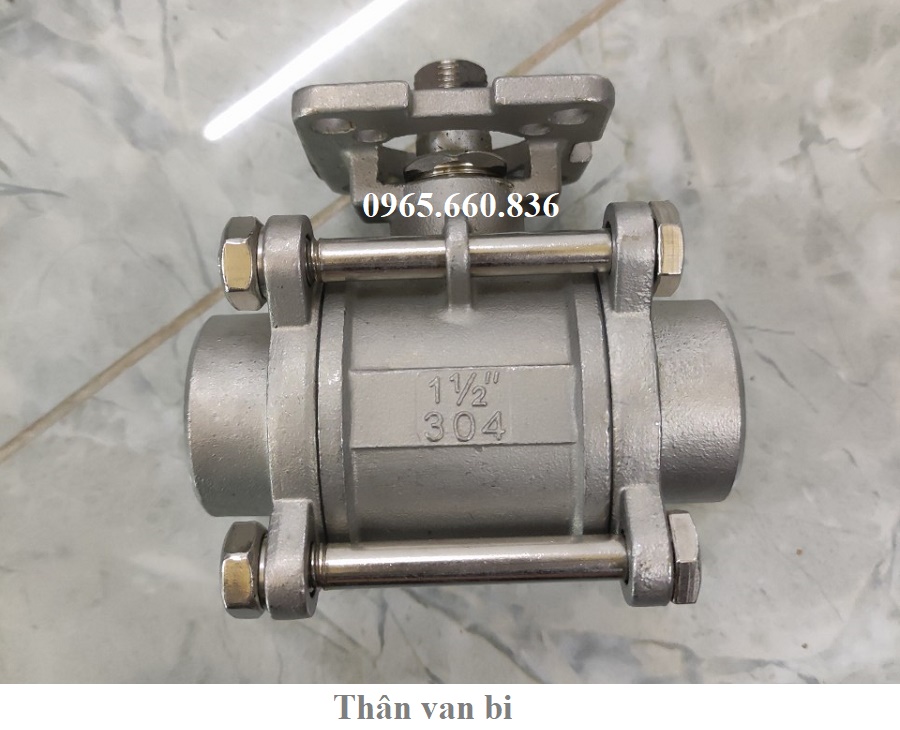

• Thân van bi: Là bộ phận cho phép và ngăn không cho các dòng chất lưu thông qua van, được cấu tạo từ nhiều chất liệu như inox, đồng, gang, nhựa,  cho phép sử dụng tốt trong nhiều các môi trường khác nhau. Ngoài ra thân van được thiết kế để lắp vào đường ống theo nhiều kiểu khác nhau như lắp ren, lắp bích, nối hàn, clamp, dạng 2 ngã 2 ngã.
• Bên trong thân van bi có cấu tạo gồm các bộ phận như:
• Trục van được làm từ chất liệu inox hoặc thép không rỉ được kết nối với bánh răng và quả bi
• Quả bi có dạng hình tròn nằm bên trong thân van bi có chúng được làm từ inox với chức năng ngăn chặn dòng chảy và cho dòng chảy đi qua.
• Gioăng làm kín được chế tạo từ chất liệu cao su teflon với độ dẻo cao chúng ngăn không cho các lưu chất rò rỉ ra bên ngoài.

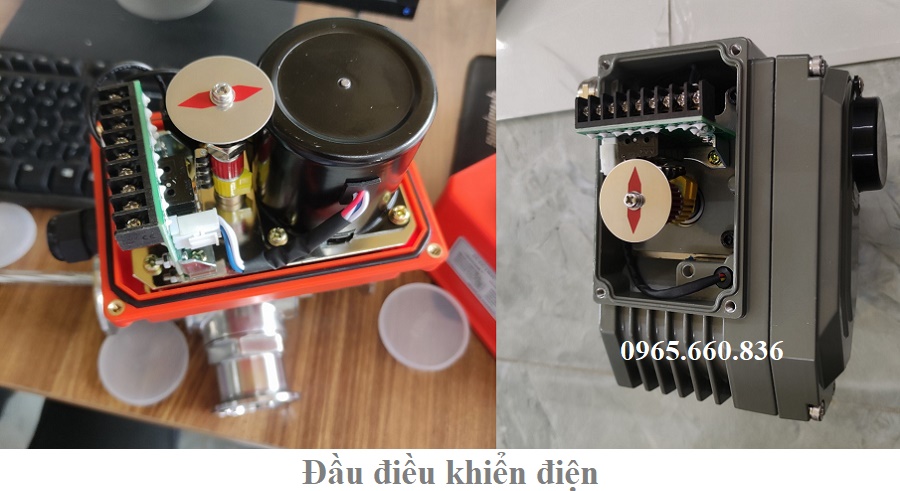

Phần bộ điều khiển điện: Bên trong bộ điều khiển gồm các bộ phận chính như thân bộ điều khiển, bảng mạch, tụ điện, công tắc báo hành trình, công tắc giới hạn hành trình, trục xoay truyền lực xuống van, bánh răng trọ lực chuyền cấp, màn hình hiển thị. Bên ngoài bộ điều khiển điện được chế tạo với hai loại chất liệu đối với dạng đầu điện 003 chúng được làm từ chất liệu nhựa còn đối với loại đầu điện 005 trở lên chúng được chế tạo từ chất liệu hợp kim nhôm bên ngoài được mạ một lớp sơn cách điện, đảm bảo an toàn trong quá trình sử dụng.

3.2. Nguyên lý hoạt động

Van bi điều khiển điện hoạt động theo phương thức khi cấp điện áp từ 24v, 110v, 220v và 380v vào bộ điều khiển, khi bộ điều khiển nhận được nguồn điện phù hợp đưa vào bảng mạch giúp chuyển đổi động năng thành cơ năng làm cho mô tơ bên trong hoạt động, khi đó bánh răng quay theo tác động lên trục thân được gắn với bộ chuyển động quay theo giúp cho van đóng mở một cách dễ dàng.

Tham khảo video dưới đây để hiểu rỏ hơn:

1. Nguyên lý hoạt động van bi điều khiển điện on/off

Đối với dòng van bi điều khiển điện on/off chúng ta có thể cài đặt van ở trạng thái thường đóng hoặc thường mở để cho van hoạt động và chúng dễ dàng nhận biết trạng thái van đang đóng hay đang mở thông qua mắt hiển thị trên đầu điện.

Khi có nguồn điện 24VDC, 220VAC, 380VAC đi vào làm các bộ phận bên trong đầu điện hoạt động tạo ra một lực chuyền xuống trục quả bi làm cho quả bi quay theo một góc đóng hoặc mở cố định ở đầu điện.

Bộ điều khiển điện on/off khi vận hành hết một hành trình đóng hoặc mở van chúng sẽ tự đông ngắt nguồn điện tránh khỏi trường hợp bị ngâm điện.

Với dạng đầu điện này ta có thể lắp đặt chúng cho nhiều các dạng van công nghiệp như van bi, van cầu, van cổng, van bướm.

2. Nguyên lý hoạt động van bi điều khiển điện tuyến tính

Dòng đầu điện tuyến tính củng giống như các dòng đầu điẹn khác chúng đều cần nguồn điện 24V, 220V, 380V cấp vào đề cho van hoạt động như tuy nhiên chúng sử dụng bộ điều khiển điện Modilating tybe và nhận tín hiệu đầu vào từ 4 - 20mA hoặc 0 - 10mA cùng kết nối với tín hiệu Analog cho phép van đóng mở được ở nhiều góc độ nuhw 10 độ, 20 độ, 30 độ, 40 độ, 50 độ, 60 độ, 70 độ, 80 độ thông qua bảng điều khiển được cài đặt sẵn.

IV. Ưu điểm nhược điểm van bi điều khiển điện

4.1. Ưu điểm

• Van có phần thân được thiết kế theo nhiều kiểu lắp khác nhau như lắp ren, lắp bích, nối hàn, clamp, đa dạng về kiểu lắp giúp cho van dễ dàng lắp đặt cho nhiều hệ thống khác nhau.
• Với các tiêu chuẩn kết nối JIS10K, BS PN10, DIN thích hợp cho nhiểu đường ống.
• Van có kiểu cấu tạo đơn giản, phần thân được làm từ chất liệu inox, thép, gang vì thế nên bền chắc chắn, sử dụng lâu dài trong nhiều môi trường khắc nghiệt.
• Dòng van bi này được sử dụng trong nhiều các hệ thống có áp lực cao như DN16, DN25, DN40 sử dụng trong nhiều hệ thống khác nhau.
• Vận hành hoàn tự động bằng nguồn điện ngoài ra khi mất điện vẩn có thể đóng mở bằng bộ phận tay quay gắn trên đầu điều khiển điện.
• Van bi cho khả năng chịu nhiệt độ cao lên tới 400 độ C đối với dạng van bi thép.
• Chúng được cấu tạo từ nhiều chất liệu khác nhau nên vì thế rất dễ dàng thay thế, bảo trì, bảo dưỡng van.
• Có nhiều dạng bộ điều khiển điện phù hợp với từng nguồn điện khác nhau 24VDC, 220VAC, 380VAC.
• Đầu điện sản xuất theo tiêu chuẩn chống nước IP67, IP68 chống bám bụi, cách nhiệt, cách điện tốt.
• Van giúp đảm bảo an toàn cho người sử dụng khi điều khiển từ xa, tránh gây thương tích.

4.2. Nhược điểm van bi điều khiển điện

• Tuy rằng van có rất nhiều ưu điểm vượt trội nhưng tuy nhiên chúng cùng còn có những nhược điểm ần chú ý như:
• Van điều khiển điện có có trọng lượng khá nặng, tiền vận chuyển đắt hơn một số loại van bi tay gạt.
• Khả năng đóng mở chậm mất 8 – 20 giây không phù hợp lắp cho các hệ thống cần điều tiết dòng chảy nhanh.
• Giá thành cao hơn các dòng van cơ học như tay gạt, tay quay.

V. Các dạng van bi điều khiển điện

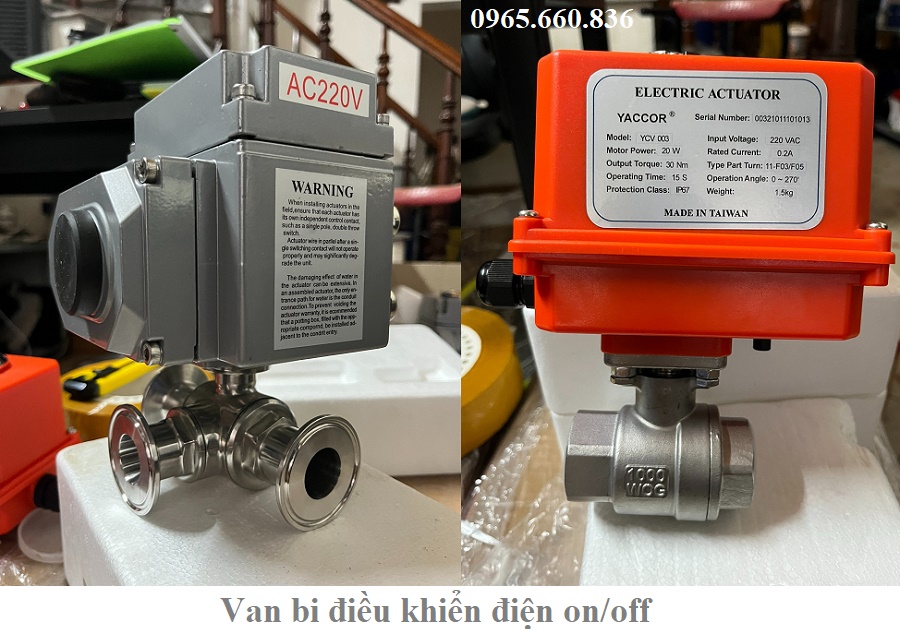

5.1. Van bi điều khiển điện dạng on, off

Van bi điều khiển điện dạng on,off là dòng van đang được sử dụng nhiều trên thị trường hiện nay với khả năng đóng mở hoàn toàn với theo góc 90 độ cố định cho dòng chảy lưu thông qua hoàn toàn, thân van được làm từ nhiều chất liệu khác nhau như inox, thép, gang, nhựa kết nối theo dạng ren, mặt bích, rắc có. Dạng van này chuyên sử dụng cho các hệ thống đóng hoặc mở hoàn toàn như nước sạch, nước thải, dung dịch, hoá chất...

• Kích cỡ van: 15A – 200A
• Chất liệu: inox, thép, gang, nhựa
• Điện áp: 24V, 220V, 380V
• Dạng điều khiển: On, off
• Kết nối: ren, mặt bích, rắc co
• Tiêu chuẩn đầu điện: IP67
• Kiểu van: 2 ngã, 3 ngã, 1 mảnh, 2 mảnh, 3 mảnh
• Áp lực: PN16 – PN25 – PN40
• Nhiệt độ: -10 độ C – 200 độ C
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu,…
• Bảo hành: 12 tháng

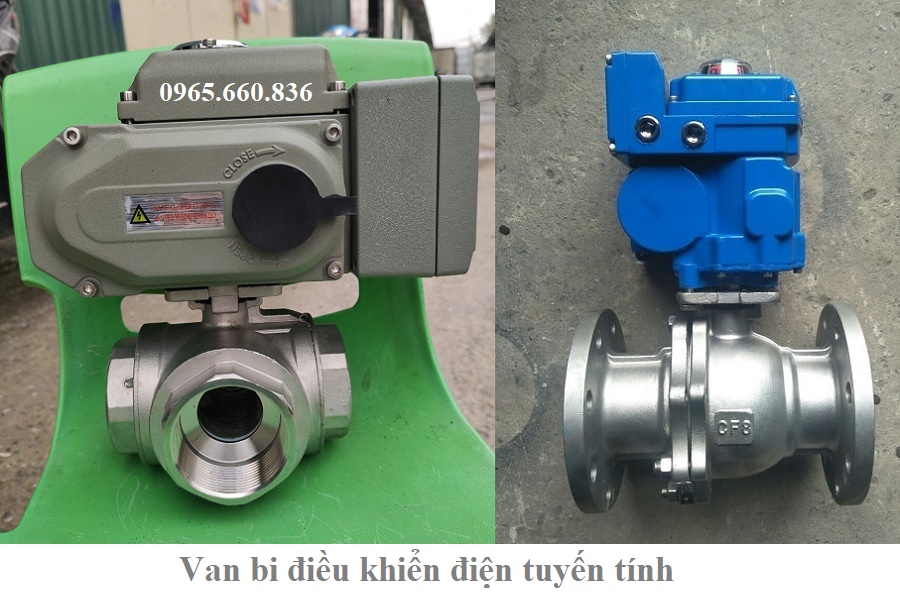

5.2. Van bi điều khiển điện dạng tuyến tính

Van bi điều khiển điện dạng tuyến tính là dòng van sử dụng bộ điều khiển tuyến tính giúp cho van có thể đóng mở theo nhiều góc khác nhau 10 độ, 20 độ, 30 độ,... 80 độ, giúp cho van điều tiết dòng chảy đi đường ống một cách dễ dàng. Van điều khiển tuyến tính thường được sử dụng để điều tiết dòng chảy có áp xuất nhỏ cho dòng chảy đi qua nhiều hoặc ít tuỳ thuộc vào người vận hành cài đặt quá trình vận hành van.

• Kích thước side: DN15 – DN200
• Chất liệu: inox 201, inox 304, inox 316, thép, gang
• Chất liệu đầu điện: hợp kim nhôm
• Điện áp: 24V – 220V – 380V
• Tín hiệu: 4 - 20mA
• Dạng điều khiển: tuyến tính
• Kết nối: mặt bích, ren
• Áp lực làm việc: 16kg/cm2 – 25kg/cm2 – 40kg/cm2
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Thổ Nhĩ Kỳ, Châu Âu,…
• Bảo hành: 12 tháng

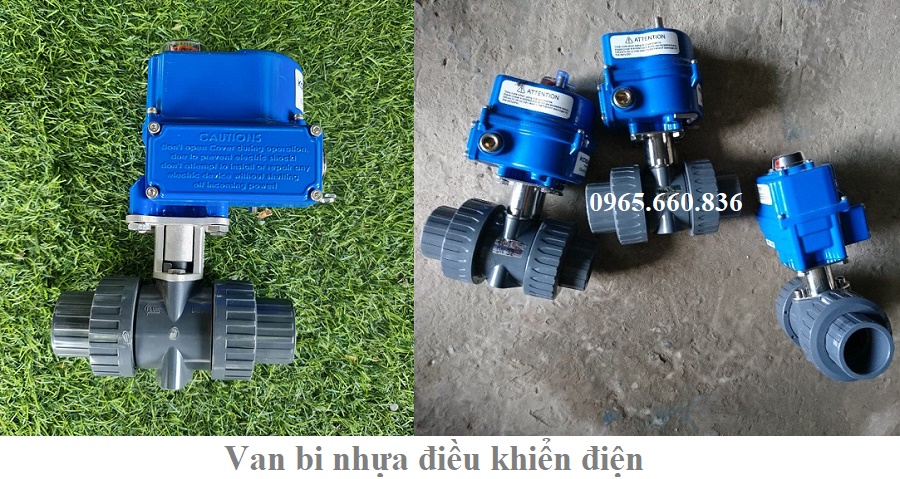

5.3. Van bi nhựa điều khiển điện

Van bi nhựa điều khiển điện là sản phẩm được thiết kế từ chất liệu nhựa UPVC, CPVC, PVC, PPGF, PPDF cùng với tính năng không thể bị ăn mòn của chúng dòng van này chuyên sử dụng cho hệ thống dung dịch, hoá chất axit, bazo. Đây là dòng van đang được các nhà máy chế tạo hoá chất ưu tiên sử dụng cho hệ thống của mình.

• Chất liệu van bi: nhựa UPVC, PVC, CPVC, PPGF, PPDF
• Chất liệu trục: inox
• Chất liệu gioăng: cao su Teflon
• Chất liệu đầu điều khiển điện: hợp kim nhôm
• Kích cỡ van bi: 15A - 100A
• Điện áp vận hành: 24VDC, 220VAC, 380VAC
• Kiểu kết nối: ren, mặt bích, rắc co
• Dạng hoạt động: on/off, tuyến tính
• Nhiệt độ làm việc: 80 độ C

• Áp lực làm viẹc: PN10
• Môi trường sử dụng: nước, dung dịch, hoá chất...
• Xuất xứ: Đài Loan, Trung Quốc
• Bảo hành: 12 tháng

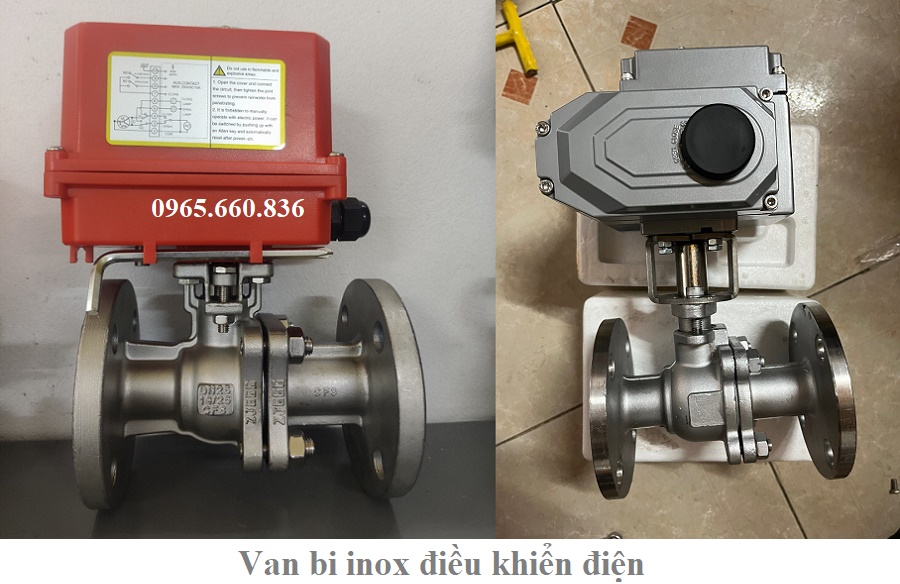

5.4. Van bi inox điều khiển điện

Van bi inox điều khiển điện là một dòng van công nghiệp được chế tạo với phần thân van bi từ chất liệu inox201, inox304, inox316 cùng với dãi kích cỡ đường ống từ DN15 - DN200 lắp đặt cho nhiều hệ thống lớn nhỏ khác nhau. Van bi điện inox cho phép chúng hoạt động ổn định trong các hệ thống có áp lực lớn lên tới 40 bar. Sản phẩm đang được đơn vị chúng tôi nhập khẩu từ Đài Loan, Trung Quốc về Việt Nam và phân phối ra thị trường với giá thành rẻ nhất.

• Side van bi: 15A - 200A
• Chất liệu chế tạo: inox201, inox304, inox316
• Chất liệu đầu điện: nhựa, hợp kim nhôm
• Kết nối đường ống: ren, mặt bích, hàn nối
• Tiêu chuẩn kết nối: JIS, BS, DIN, ANSI
• Điện áp: 24VDC, 220VAC, 380VAC
• Nhiệt độ sử dụng: -5 độ C - 200 độ C
• Áp lực sử dụng: nước sạch, nước thải, khí, hơi...
• Xuất xứ: Đài Loan, Trung Quốc
• Bảo hành: 12 tháng

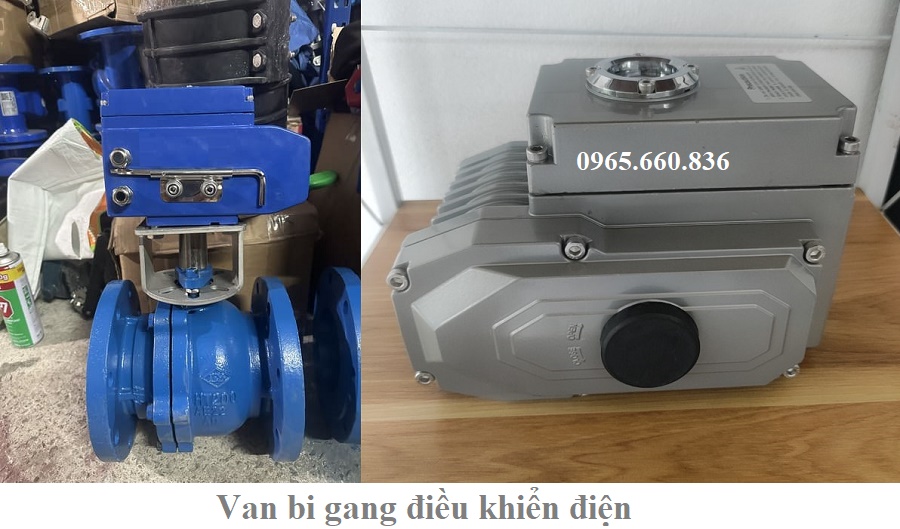

5.5. Van bi gang điều khiển điện

Van bi gang điều khiển điện là một dạng van được chế tạo từ thành phần gang cầu, gang dẻo bề mặt bên ngoài được phủ thêm một lớp sơn Epoxy chống rỉ. Van bi gang điều khiển điện kết nối với hệ thống theo dạng mặt bích phù hợp cho các hệ thóng có kích cỡ lớn DN50 - DN200 và chuyên sử dụng cho các môi trường nước sạch, dầu, khí, hơi.

• Chất liệu van bi: gang cầu, gang đúc
• Chất liệu giăng: Cao su Teflon
• Kích cỡ: DN50 - DN200
• Kết nối: mặt bích
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Điện áp: 24VDC, 220VAC, 380VAC
• Dạng vận hành: on/off hoặc tuyến tính
• Nhiệt độ làm việc: -10 độ - 200 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước đa dụng, dung dịch, khí...
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ
• Bảo hành: 12 tháng
• Đổi trả 1.1 khi có lỗi do nhà sản xuất

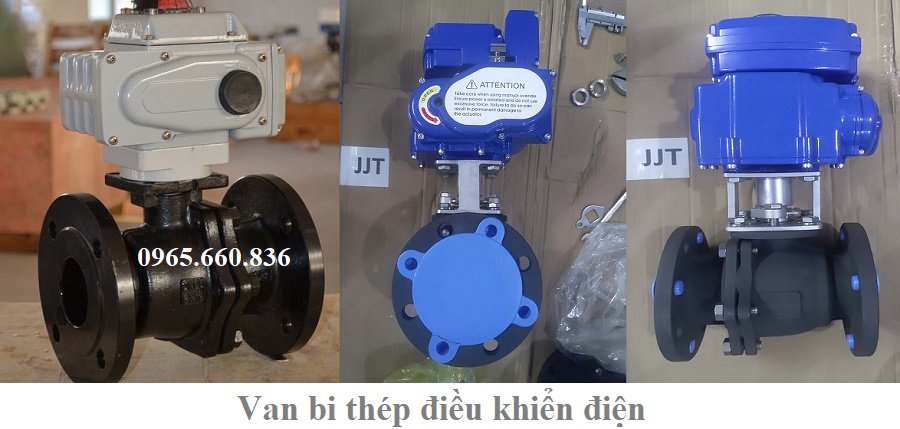

5.6. Van bi thép điều khiển điện

Van bi thép điều khiển điện là một kiểu van bi được chế tạo từ chất liệu thép rèn, thép WCB với tính năng chống chịu áp lực lên tới 63bar, nhiệt độ cao 400 độ C thì dòng van này chuyên sử dụng cho hệ thống dầu nóng, hơi nóng, khí nén. Sản phẩm được đơn vị chúng tôi cung cấp trên thị trường với đầy đủ các kích cỡ DN15 - DN200. Hàng chính hãng 100%, giá thành ưu đãi nhất hiện nay.

• Chất liệu van: thép WCB
• Chất liệu đầu điện: hợp kim nhôm
• Sơn phủ: Epoxy
• Kích thước van bi: 15A - 200A
• Điện áp: 24VDC, 220VAC, 380VAC
• Kiểu kết nối: mặt bích, lắp ren
• Nhiệt độ làm việc: -20 độ C - 400 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar, 40bar, 63bar
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất...
• Xuất xứ: Nhật Bản, Đài Loan, Trung Quốc
• Bảo hành: 12 tháng

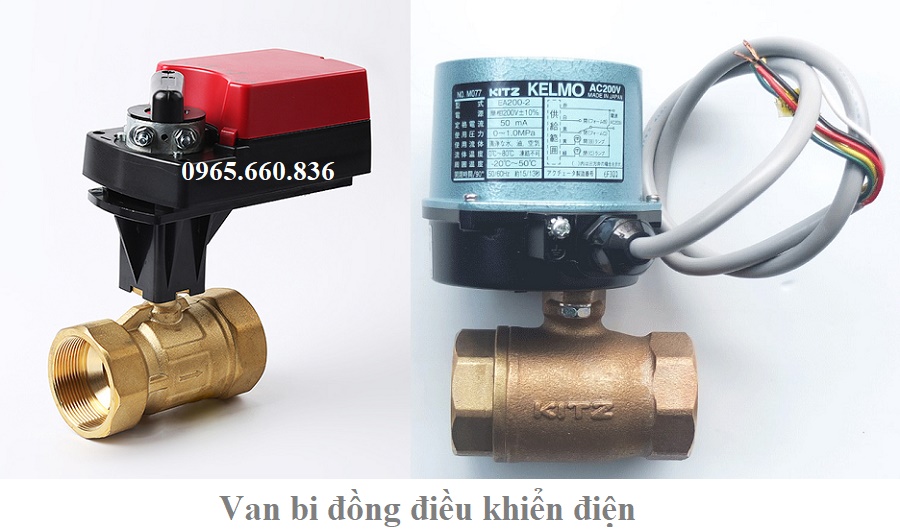

5.7. Van bi dồng điều khiển điện

Van bi đồng điều khiển điện là dòng van bi điện có side nhỏ nhất trong các dòng van bi điều khiển điện khác chúng được chế tạo với phần thân van bi được làm từ chất liệu đồng, đồng thau. Chức năng chính của chúng dùng đế cho dòng chảy và lưu thông dòng lưu chất cho chúng đi qua.

• Side van: DN15 - DN100
• Chất liệu: đồng, đồng thau
• Chất liệu đầu điện: nhựa
• Điện áp: 24V, 220V
• Kết nối: lắp ren
• Nhiệt độ làm việc: 0~120 độ C
• Áp lực làm việc: nước, khí, hơi, dung dịch, hoá chất.
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc.
• Bảo hành: 12 tháng

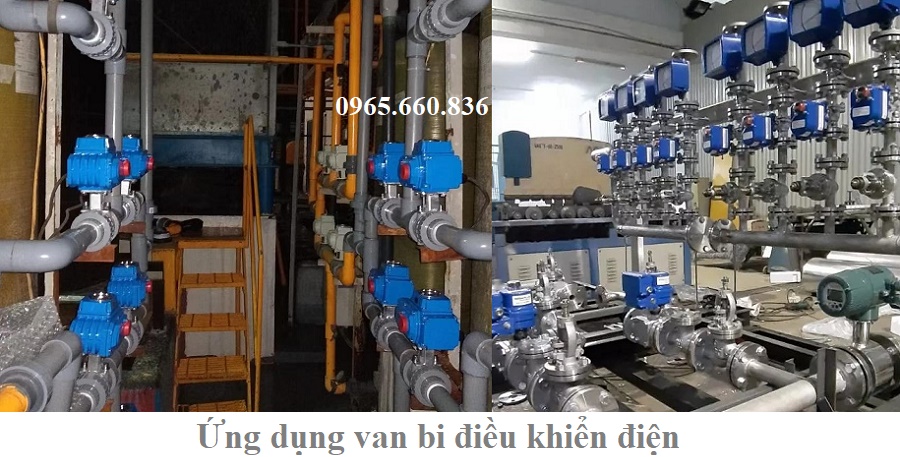

VI. Ứng dụng van bi điều khiển điện

Van bi điều khiển điện ngày nay được rất nhiều các đơn vị sử dụng cho hệ thống của mình chúng thường được lắp đặt ở những hệ thống công nghiệp, nông nghiệp, dân sinh cụ thể như:

• Ứng dụng van bi điều khiển điện: trong hệ thống cấp thoát nước sinh hoạt, nước thải trong các toà nhà cao tầng, thành phố, hệ thống ngầm, bệnh viện, khu vui chơi.
• Ứng dụng: lắp đặt cho các hệ thống cấp thoát khí nén, khí hơi, nước nóng trong các nhà máy sản xuất, xưởng gia công đồ da dụng.
• Ứng dụng: sử dụng trong các nhà máy sản xuất nước ngọt, nước sạch, nước thải, rượu bia, các hệ thống thức ăn nhanh mì tôm.
• Ứng dụng: trong hệ thống PCCC, hệ thống tàu biển, thuỷ điện, nhiệt điện, máy bơm, bể chứa nước, bể bơi.
• Ứng dụng: sử dụng trong các hệ thống tưới tiêu nông nghiệp, hệ thống chuyền dẩn dung dịch, hoá chất.
• Ứng dụng: trong nhiều các hệ thống tự động khác có liên quan.

VII. Catalogue van bi điều khiển điện

Catalogue van bi điều khiển điện là một dạng tài liệu fife bên trong chúng có chứa đầy đủ thông tin, hình ảnh, thông số sản phẩm. Mời mọi người tham khảo hình ảnh dưới đây để biết thêm thông tin:

VIII. Cách lắp đặt van bi điều khiển điện

Để lắp đặt van bi điều khiển điện đúng cách vào trong hệ thống của mình để cho chúng hoạt động ổn định mời mọi người tham khảo các bước sau đây:

• Bước 1: đo kích cỡ, áp lực nhiệt độ của hệ thống đang sử dụng rồi lựa chọn van bi điều khiển điện đúng với các thông số của đường ống.
• Bước 2: chuẩn bị đầy đủ các thiết bị cần thiết cho quá trình lắp đặt như bulong, cơ lê, van bi điều khiển điện, gioăng, dây dẩn.
• Bước 3: lau chùi sạch sẽ hai đầu két nối của van và đường ống tránh các chất bụi bẩn bám sẽ gây tình trạng rò rỉ van.
• Bước 4: tắc hết hệ thống không cho dòng chảy đi qua trong lúc lắp đặt van để đảm bảo an toàn trong quá trình lắp đặt.
• Bước 5: đặt van song song với đường ống song rồi siết chặt lại với nhau và đấu nối các dây điện lại theo hướng dẩn có ghi bên trong đầu điện.
• Bước 6: khi lắp đặt song vận hành thử quá trình đóng mở van trước khi cho vào hoạt động.
• Bước 7: lưu ý cần thường xuyên bảo trì, bảo dưỡng van dể cho chúng luôn ở trạng thái tốt nhất khi vận hành.

IX. Các lưu ý khi lựa chọn van bi điều khiển điện

Trước khi tìm mua sản phẩm van bi điều khiển điện các bạn cần lưu ý những thông tin dưới đây để tránh tình trạng không mong muốn như:

• Lựa chọn đơn vị cung cấp sản phẩm chính hãng tại các đơn vị lớn như Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát.
• Lựa chọn đúng kích cỡ của van đúng với kích cỡ đường ống tránh tình trạng hư hỏng không mong muốn.
• Lưu ý lựa chọn mức điện áp của đầu điện phù hợp với điện áp của hệ thống để cho van vận hành ổn định không gây cháy nổ.
• Lựa chọn hãng sản xuất phù hợp với nhu cầu sử dụng của khách hàng.
• Đặt mua các sản phẩm chính hãng, đầy đủ giấy tờ CO~CQ, vat, chế độ bảo hành lâu dài.

X. Quy trình bảo trì van bi điều khiển điện

• Trước khi bảo trì van ta cần loại bỏ hết áp lực của dòng chảy trong quá trình tháo van ra.
• Khi tháo van ra ta cần nhẹ hàng tháo van tránh trường hợp làm rách lớp đệm làm kín đối với dạng van mặt bích.
• Tháo ra xem các bộ phận nào hư hỏng cần thay thế thì thay thế không nên cố giữ lại dùng tiếp.
• Lau chùi sạch sẽ bên trong và bên ngoài van và các bộ phận bên tring của van đúng theo quy trình.
• Bôi trơn van quả bi bên trong giúp nó dễ dàng đóng mở.
• Không nên để nước dính vào bên trong đầu điều khiển điện dễ gây tình trạng cháy nổ van.
• Sau khi bảo trì các bộ phận của van song tiến hành lắp đặt van lại vị trí ban đầu.
• Lưu ý trong quá trình bảo trì van cần cẩn thận tránh gây tình trạng đứt các bảng mạnh bên trong đầu điều khiển điện.

XI. Tư vấn báo giá van bi điều khiển điện

Van bi điều khiển điện sản xuất từ nhiều nước khác nhau với đa dạng các kích cỡ 15A - 200A và các kiểu lắp khác nhau do vậy giá thành của chúng không đồng đều và rất đa dạng tuỳ thuộc vào các loại van. Tuỳ theo nhu cầu sử dụng của khách hàng dùng cho các hệ thống nước sạch, khí, hơi, dung dịnh, hoá chất. Khách hàng cần cung cấp đầy đủ thông tin sản phẩm của khác hàng đang cần sử dụng cho hệ thống của mình cho chúng tôi để được đội ngủ nhân viên với nhiều năm kinh nghiệm trong nghề tư vấn trực tiếp và gửi hình ảnh, bảng giá, Catalogue sản phẩm đến cho khách hàng.

Liên hệ ngay hotline: 0965.660.836 để được tư vấn, báo giá van bi điều khiển điện, van bi điều khiển khí nén
