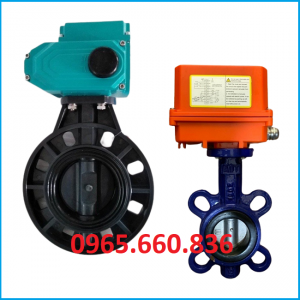

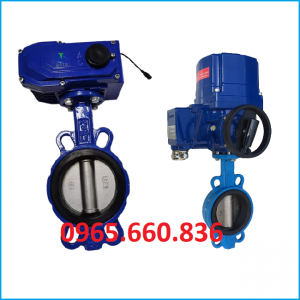

Van bướm điều khiển điện

Van bướm điều khiển điện đa dạng mẫu mã | Kích cỡ | Kiểu Loại | Chính hãng

Hiện nay các đường ống trong các khu công nghiệp, khu nông nghiệp, khu dân sinh, thủy điện,…Không thể thiếu dòng van bướm điểu khiển điện vì thế mà có rất nhiều chủ đầu tư tìm mua sản phẩm ở Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi là nơi luôn đặt vị trí khách hàng lên hàng đầu.

Đơn vị chúng tôi là một đơn vị có nhiều năm kinh nghiệp trong nghề van công nghiệp chuyên cung cấp các dòng van bướm điều khiển điện nhập khẩu chính hãng ra thị trường Việt Nam. Chúng tôi xin cam kết với khách hàng tất cả các sản phẩm bên chúng tôi cung cấp chính hãng 100% đầy đủ các giấy tờ CO~CQ, Catalogue, Vat, chế độ bảo hành 1 năm, đổi trả 1.1 khi có lỗi do nhà sản xuất.

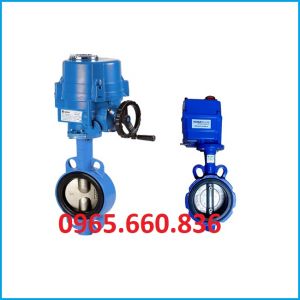

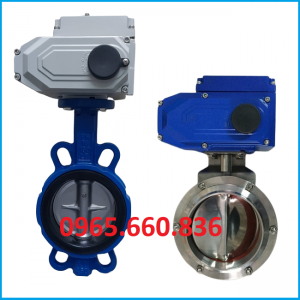

I. Mô tả về van bướm điều khiển điện

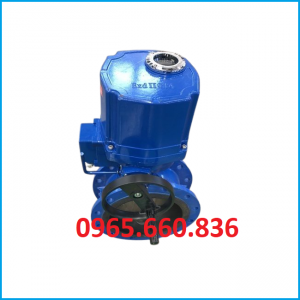

Van bướm điều khiển điện hay còn được gọi với rất nhiều cái tên van bướm điện điều khiển, van bướm động cơ điện, van bướm mô tơ điện, van bướm điện từ. Đây là một dòng van được sử dụng trong rất nhiều các hệ thống khác nhau mục đích chính dùng để đóng mở cho dòng lưu chất đi qua và ngăn chúng lại điều tiết lưu lượng của dòng chảy.

Van bướm điều khiển điện sử đụng nguồn điện áp 24V, 110V, 220V, 380V cấp vào các đầu điện phù hợp để điều khiển đóng mở hoàn tự động. Phần thân van bướm chúng được thiết kế với các dạng thân inox, thân gang, thân thép, thân nhựa, thân nhôm và thường được lắp đặt vào hệ thống theo các kiểu khác nhau như mặt bích, lug, wafer, 2 tai, 4 tai,…Van bướm điều khiển điện là sự kết hợp giữ đầu điện và van bướm với hai kiểu hoạt động khác nhau on/off đóng mở theo một góc 90 độ cố định, dạng tuyến tính tính có thể đóng mở theo nhiều góc độ khác nhau được cài đặt sẵn.

Kích cỡ van bướm điều khiển điện rất đa dạng DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600,…DN2000 phù hợp cho nhiều hệ thống, công trình lớn  nhỏ. Thân van từ các chất liệu vô cùng chắc chắn, bền bỉ vì thế mà chúng có thể lắp đặt cho mọi hệ thống khác nhau như nước sạch, nước thải, khí, hơi, dung dịch, hóa chất ăn mòn, axit, bazo,…

II. Cấu tạo nguyên lý hoạt động van bướm điều khiển điện

2.1. Cấu tạo van bướm điều khiển điện

Về cấu tạo của van bướm điều khiển điện có hai bộ phận chính là phần thân van bướm và bộ điều khiển điện:

Thân van bướm

• Phần thân van bướm là bộ phận được cấu tạo từ các bộ phận như thân van, trục van, đĩa van, gioăng làm kín đây là bộ phận trực tiếp kết nối vào hệ thống đường ống cho các dòng lưu chất đi qua và ngăn chặn chúng lại bằng đĩa van. Phần thân bướm có đa dạng các chất liệu khác nhau cùng chúng tôi tìm hiểu cụ thể từng bộ phận thân van:
• Thân van (body): đây là bộ phận được làm từ các dạng chất liệu inox 304, inox 316, thép WCB, gang, gang cầu, nhựa UPVC, CPVC, PP, PPGF, PVCF. Thiết kế hai đầu nối với nhiều kiểu dáng khác nhau mặt bích, lug, wafer,…Thích hợp lắp đặt cho nhiều hệ thống, đường khống khác nhau trong nhiều ngành nghề.
• Trục van: được thiết kế từ chất liệu thép không rỉ, inox có tác dụng dùng để kết nối với đầu điều khiển điện và cánh van (đĩa van) chuyền lực mô tơ điện xuống giúp cho van đóng mở một cách dễ dàng.
• Cánh bướm (đĩa van): là một bộ phận nằm trong thân van tiếp súc trực tiếp lưu chất bên trong đường ống, cánh van có hình tròn giống như cái đĩa cho nên nó còn được gọi là đĩa van. Cánh van được cấu tạo từ chất liệu inox, thép không rỉ, nhựa.
• Gioăng làm kín: là bộ phận trực tiếp ngăn chặn khe hở bên trong van không cho dòng lưu chất rò rỉ ra bên ngoài, chất liệu chế tạo nên từ cao su teflon, EPFM, Viton tùy theo từng loại phù hợp với từng mức nhiệt độ khác nhau.
• Ngoài các bộ phận chính trên chúng còn có các bộ phận nhỏ khác như bulong, ốc vit,…
• Phần thân van bướm ngoài ra chúng còn có thể lắp đặt cho nhiều các đầu điều khiển khác nhau cụ thể như: đầu điều khiển khí nén, tay quay, tay gạt.

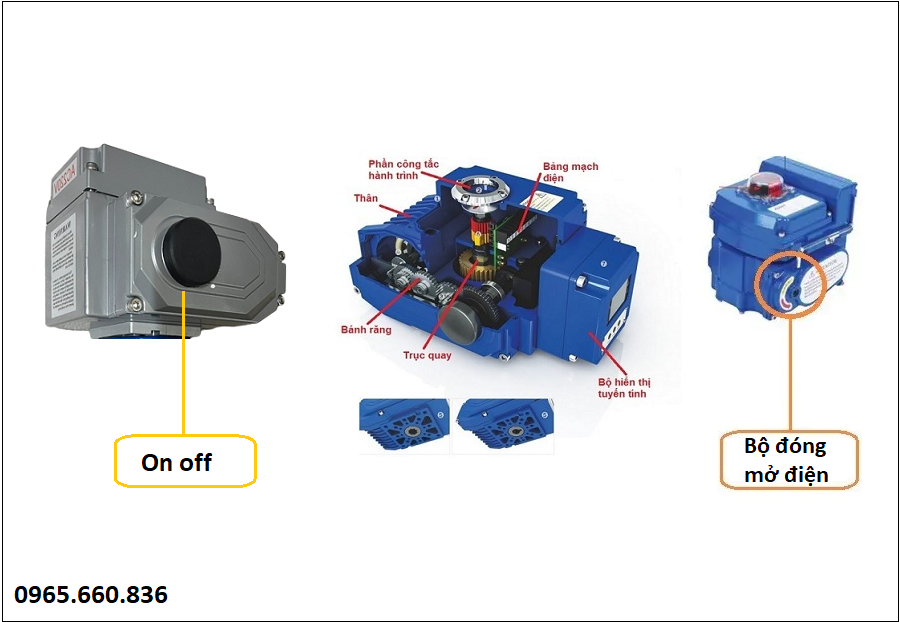

Bộ điều khiển điện

Đầu điều kiển điện là bộ phận chính trực tiếp chuyền lực xuống thân van bướm để đóng mở van, chúng sử dụng các vi mạnh để khiến cho mô tơ hoạt động, nguồn điện áp thông dụng cấp đầu điện 24V, 110V, 220V, 380V thích hợp sử dụng cho từng loại đầu điện để lắp vào hệ thống. Vỏ bên ngoài đầu điện được thiết kế từ chất liệu nhựa, hợp kim nhôm bề ngoài mặt phủ thêm một lớp sơn Epoxy chống cách điện, chóng rỉ, đầu điện mang cho mình tiêu chuẩn chống nước IP67, IP68.

Bên trong đầu điều khiển điện bao gồm các bộ phận như:

• Công tắc giới hạn
• Mô tơ
• Trục cam
• Hộp số chuyển động
• Bộ điều khiển với dạng tuyến tính

Bộ điều khiển điện chúng có thể gắn vào nhiều dạng van như van vi, van cầu, van dao, van bướm thay thế cho các bộ điều khiển cơ. Thông thường đầu điều khiển điện thường có hai dạng chuyển động khác như:

• Van bướm điều khiển điện on/off
• Van bướm điều khiển điện tuyến tính

2.2. Nguyên lý hoạt động van bướm điều khiển điện

Nguyên lý hoạt động van bướm điều khiển điện rất đơn giản chúng giúp chuyển hóa từ điện năng thành cơ năng tác động vào trục van chuyền lực xuống cánh van đóng mở theo góc của đầu điện. Đầu tiên:

- Quy trình van ở trạng thái mở ta cấp nguồn điện từ bên ngoài vào trong mô tơ điện lúc này điện áp sẽ thông qua dây dẩn bắt đầu đi vào bảng mạch, bảng mạch chuyền tín hiệu đến mô tơ điện bên trong đầu điện làm cho bánh răng chuyển động tác động lên trục van quay theo góc độ của đầu điện được cài đặt sẵn làm cho đĩa van mở ra theo ý muốn.

- Quy trình van ở trạng thái đóng khi van vận hành hết một chu trình mở van hoặc ngắt hoạt động của bộ điều khiển điện thì mô tơ quay ngược lại lúc này bánh răng trục van quay về vị trí ban dầu làm cho cánh van từ từ đóng lại.

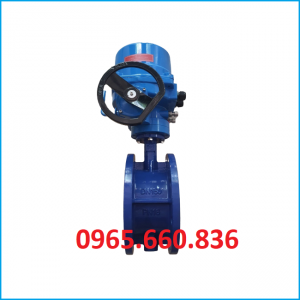

- Van bướm điều khiển điện ngoài đầu điện ra còn được lắp thêm bộ điều khiển tay quay để phòng khi trường hợp mất điện van vẩn có thể hoạt động được bằng tay quay cơ học.

III. Thông số kỹ thuật van bướm điều khiển điện

Cùng chúng tôi tìm hiểu kỹ về thông số kỹ thuật của van đễ dễ dàng lựa chọn sản phẩm phù hợp lắp đặt vào hệ thống của mình.

3.1. Thông số kỹ thuật thân van bướm

• Kích cỡ van: DN50 – DN600,…DN2000 tùy thuộc theo yêu cầu khách hàng.
• Chất liệu chế tạo: inox, thép, gang, nhựa, nhôm
• Chất liệu thân gioăng làm kín: cao su Teflon, EPDM, Viton,…
• Môi trường sử dụng: nước sạch, nước thải, dầu, khí, hơi, gas, dung dịch, hóa chất,…
• Kết nối: mặt bích, lug, wafer, 2 tai, 4 tai,…
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Nhiệt độ làm việc: max 200 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Xuất xứ: Đài Loan, Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ,…
• Hãng sản xuất: Wonil, Haitima, Kosaplus
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

3.2. Thông số kỹ thuật bộ điều khiển điện

• Dạng van: on/off và tuyến tính
• Chất liệu vỏ đầu điện: nhựa, hợp kim nhôm
• Điện áp: 24V, 110V, 220V, 380V
• Thời gian đóng mở: 10s, 20s, 30s
• Công suất: 20W, 40W, 90W, 120W
• Tiêu chuẩn kháng nước: IP67, IP68
• Nhiệt độ mô tơ điện: - 20 độ C - 60 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Thổ Nhĩ kỳ,…
• Bảo hành: 12 tháng

IV. Điểm mạnh van bướm điều khiển điện

Van bướm điều khiển điện mang nhiều điểm mạnh như:

- Van có thể vận hành lắp đặt cho nhiều hệ thống khác nhau như môi trường nước, khí, hơi,…

- Có nhiều kích cỡ 50A – 2000A đáp ứng đầy đủ nhu cầu của khách hàng lắp vào hệ thống đường ống.

- Đầu điện có nhiều dạng đa dạng các kiểu dáng phù hợp với từng mức điện áp 24V, 110V, 380V.

- Có thể lắp thêm bộ phận tay quay để khi bị mất điện van vẩn có thể vận hành.

- Chi phí đầu tư lắp vào hệ thống thấp hơn so với các dòng van cầu hoặc van bi.

- Không gây ra tiếng ồn lớn khi van đang hoạt động như các dòng van điều khiển khí nén.

- Phần thân van bướm thiết kế nhỏ gọn, tốn ít diện tích sử dụng lắp đặt vào trong hệ thống.

- Phần bề mặt bên ngoài của đầu điều khiển điện được phủ thêm một lớp sơn Epoxy cao cấp chống rỉ.

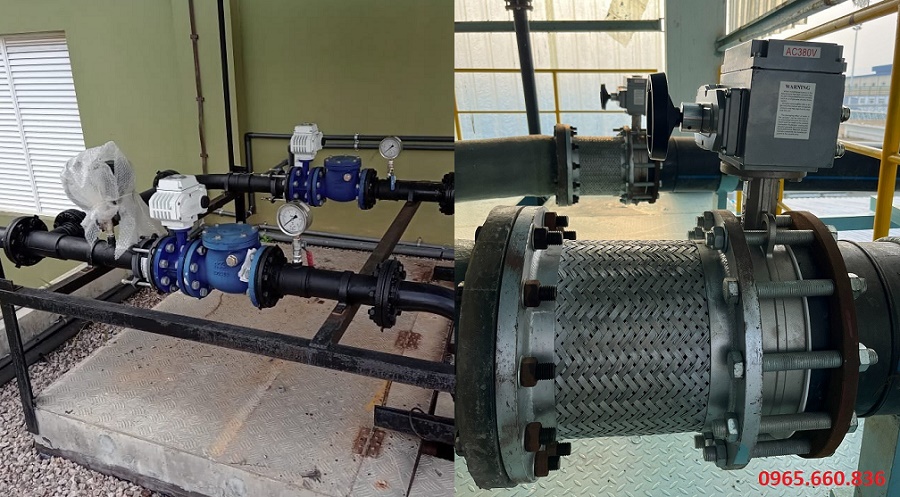

V. Ứng dụng thực tế van bướm điều khiển điện

Van bướm điều khiển điện là một dòng van rất thông dụng ngày nay với tính năng đóng mở và điều tiết lưu lượng của dòng chảy vì thế mà chúng được ứng dụng trong rất nhiều các lĩnh vực khác nhau cụ thể như:

• Ứng dụng: trong lĩnh vực công nghiệp trong các nhà máy nước sạch, nước thải, nhà máy xi măng, gạch đá, thủy điện,…
• Ứng dụng: trong lĩnh vực nông nghiệp như các hệ thống tưới tiêu rau củ quả, hệ thống sử lý nước ao, hồ nuôi hải sản.
• Ứng dụng: trong lĩnh vực dân sinh như trong các hệ thống cấp thoát nước sinh hoạt trong các hộ dân, hệ thống bể vơi, khu công viên nước, …
• Ứng dụng: trong lĩnh vực sản xuất thực phẩm, dược phẩm rượu, bia, nước ngọt, nước giải khát,…
• Ứng dụng: trong lĩnh vực sử lý dung dịch, hóa chất ăn mòn, axit, bazo.

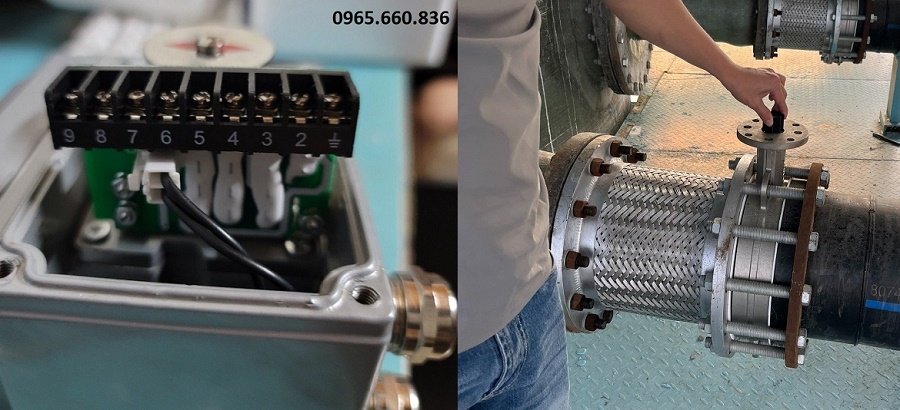

VI. Cách lắp đặt van bướm điều khiển điện

Để lắp đặt van bướm điều khiển điện vào trong hệ thống đường ống đầu tiên chúng ta cần lưu ý lựa chọn sản phẩm phù hợp với hệ thống đường ống khi chuẩn bị lắp đặt t a cần lưu ý những bước sau đây.

- Bước 1: lau chùi sạch sẽ hai đầu của đường ống và thân van bướm không cho các chất bụi bẩn bám vào.

- Bước 2: đặt van lên đường ống sao cho hai đầu của van bướm kít với bề mặt đường ống.

- Bước 3: cố định van lại bằng bulong và đai ốc siết chặt chúng vào hệ thống đường ống.

- Bước 4: đấu nối các mạch điện theo sơ đồ mạch điện được hướng dẩn trước khi lắp đặt.

- Bước 5: test thử van xem có vận hành ổn định trước khi cho dòng lưu chất đi qua.

VII. Bảo trì định kì van bướm điều khiển điện

• Kiểm tra định kì và thực hiện bảo dưỡng van ở các trường hợp sau đây để van luôn ở trạng thái tốt nhất.
• Kiểm tra để đảm bảo rằng van không bị rò rỉ sau một thời gian sử dụng.
• Kiểm tra các đầu nối bulong xem có bị rỉ sét, bị lỏng trờn hay không.
• Khi van gặp sự cố cần phải kiểm tra ngay để kịp thời sửa chửa, thay thế ngay để hệ thống vận hành bình thường.
• Cần lên lịch trình bảo hành, bảo dưỡng một cách định kì trong khoảng thời gian nhất định không để quá lâu cần thường xuyên đến kiểm tra.
• Lưu ý trong các hệ thống phức tạp thì phải ưu cần nhân viên bảo dưỡng có chuyên môn cao để khắc phục hệ thống.

VIII. Một số lưu ý khi sử dụng van bướm điều khiển điện

Khi sử dụng van bướm điều khiển điện chúng ta cần lưu ý những điều sau đây để cho van hoạt động một cách tốt nhất:

- Điều 1: cần cung cấp nguồn điện phù hợp với đầu điều khiển điện tránh trường hợp cấp sai làm cháy nổ đầu điện.

- Điều 2: lựu chọn chất liệu van bướm phù hợp với lưu chất bên trong hệ thống.

- Điều 3: khi lắp đặt van vào hệ thống ta cần lưu ý tránh cho đầu điện tránh những môi trường ngật nước.

- Điều 4: đây là một dòng van có đĩa van dạng cánh bướm dễ dàng trong qua trình điều tiết lưu lượng của dòng chảy.

- Điều 5: khi bị mất điện đột xuất van vẩn có thể hoạt động một cách dễ dàng nhờ vào tay quay được gắn thêm ở đầu điều khiển điện.

- Điều 6: van trong lúc vận hành không gây độ ồn cao như các dòng van điều khiển khác, tránh trường hợp gây ôi nhiểm tiếng ồn.

- Điều 7: đầu điều khiển điện đạt tiêu chuẩn chống nước IP67 nhưng tuy nhiên do đó van không thể vận hành ở trong hệ thống có tình trạng ngật nước, khi sử dụng trong thời gian dài sẽ gây hư đầu điện.

- Điều 8: lưu ý trong thời gian sử dụng ta cần kiểm tra định kì để nâng cao tuổi thọ, luôn để cho van ở trạng thái tốt nhất.

IX. Các chủng loại van bướm điều khiển điện phổ biến nhất trên thị trường

9.1. Van bướm thân gang cánh inox điều khiển điện

Đối với dòng van bướm thân gang cánh inox điều khiển điện bên ngoài thân van bướm được phủ thêm một lớp sơn Epoxy chống rỉ sét cho phép van vận hành ổn tốt ở các môi trường ngoài trời, vận hành trong các hệ thống nước sạch, nước thải, khí nén,…

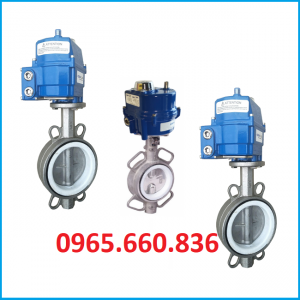

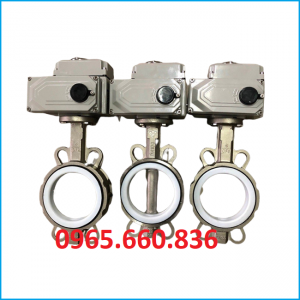

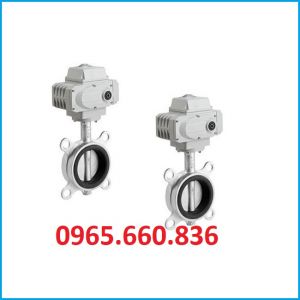

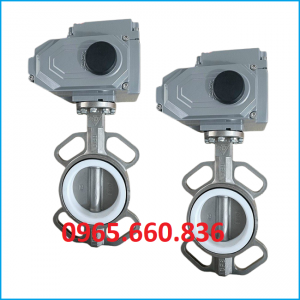

9.2. Van bướm inox điều khiển điện

Dạng van vướm inox điều khiển điện là dòng van có độ bền cơ học siêu chắc chắn, phần thân van bướm chúng được làm từ chất liệu inox 201, inox 304, inox 316 vì thế chúng hoàn toàn có thể sử dụng ở trong các môi trườn nước thải, các hệ thống có độ ăn mòn nhẹ.

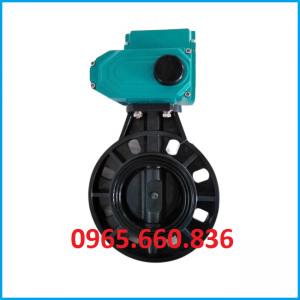

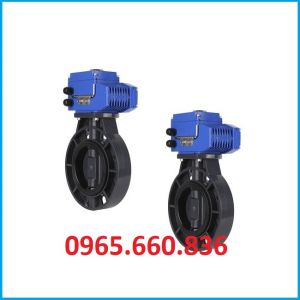

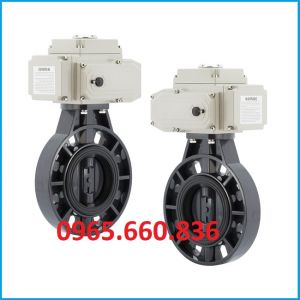

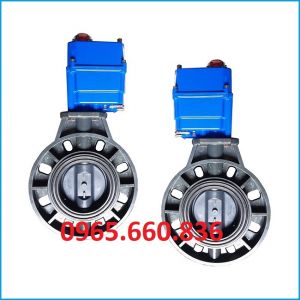

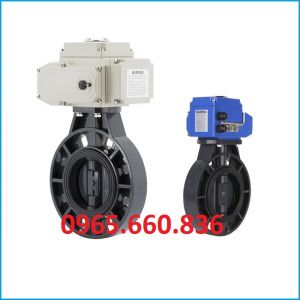

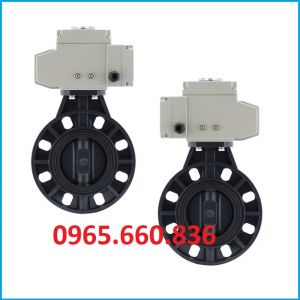

9.3. Van bướm nhựa điều khiển điện

Van bướm nhựa điều khiển điện do tính năng không thể bị ăn mòn của chúng vì thế mà chúng chuyên sử dụng cho các môi trường hóa chất ăn mòn cao như dung dịch, hóa chất axit, bazo,…Nhưng tuy nhiên dòng van này có độ bền kém nhất so với các dòng van khác.

9.4. Van bướm inox vi sinh điều khiển điện

Dòng van này được thiết kế đạt tiêu chuẩn về an toàn vệ sinh thực phẩm, bề ngoài có độ đánh bóng cao, bạn có thể lắp đặt cho van ở các hệ thống sản xuất, chế biến thực phẩm, dược phẩm, đồ uống, nước ngọt, nước sạch.

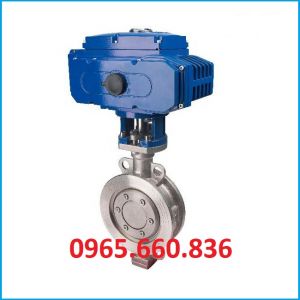

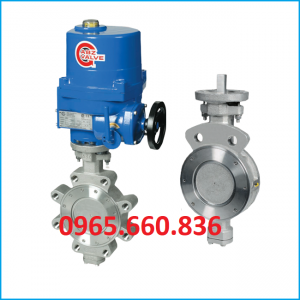

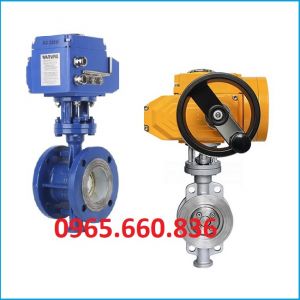

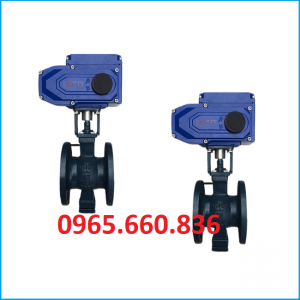

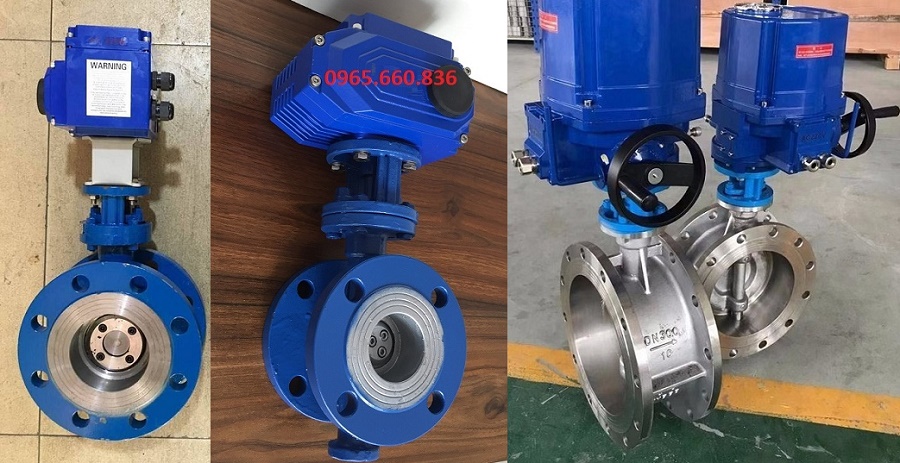

9.5. Van bướm thép điều khiển điện

Van bướm thép điều khiển điện cho khả năng chịu nhiệt độ cao, áp xuất lớn nhất so với các chất liệu khác với tính năng thiết kế vô cùng chắc chắn, được kết nối với đường ống theo dạng mặt bích vì thế mà chúng luôn được ưu tiên cho các hệ thống có áp xuất cao.

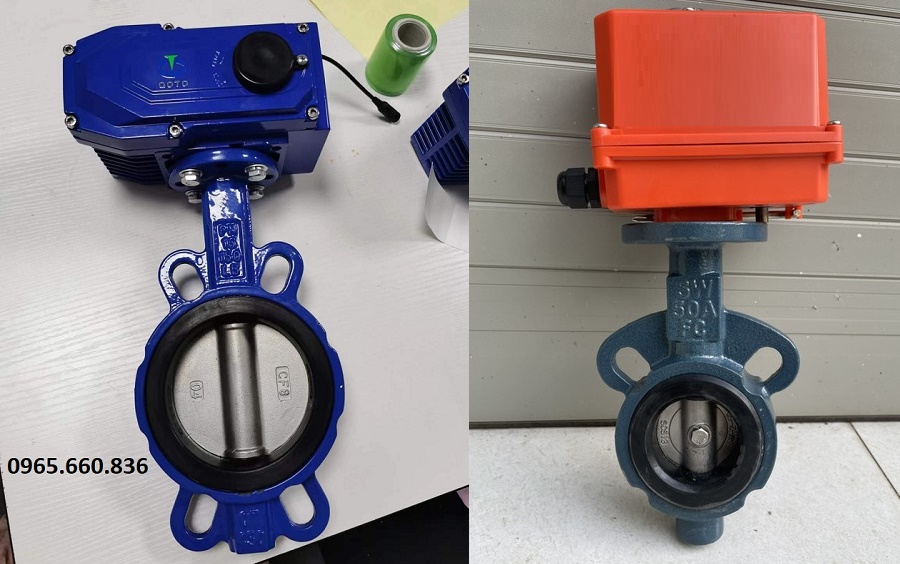

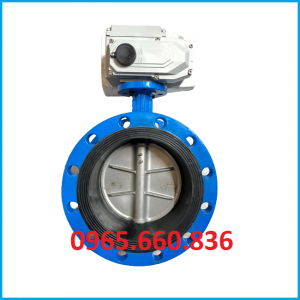

9.6. Van bướm điều khiển điện on off

Van bướm điều khiển điện on off thưởng khác với dòng van điều khiển điện tuyến tính ở chổ dòng van này chỉ sủ dụng để đóng mở theo một góc cố định được lập trình sẵn.

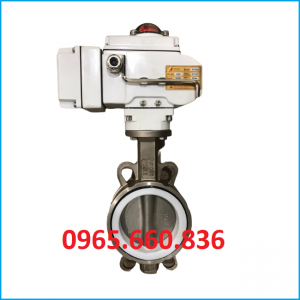

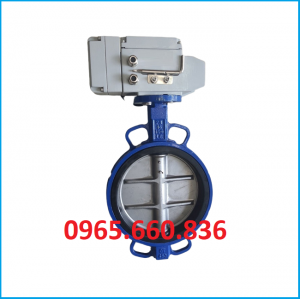

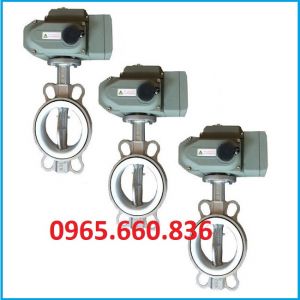

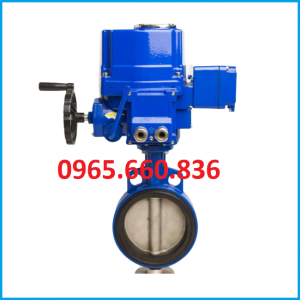

9.7. Van bướm điều khiển điện tuyến tính

Với dạng tuyến tính chúng được lắp thêm đầu tuyến tính sử dụng tín hiệu đầu vào 4 – 20mA để vận hành van theo từng góc 10 độ, 20 độ, 30 độ, 40 độ,…90 độ giúp cho van van có thể điều tiết lưu lượng dòng chảy một cách dễ dàng, người ta thường sủ dụng van cho các hệ thống cần đến khả năng điều tiết lưu lượng của dòng chảy.

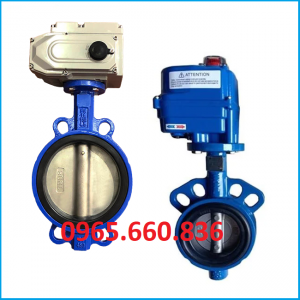

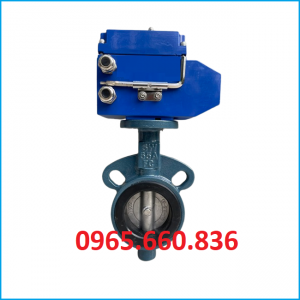

9.8. Van bướm điều khiển điện kẹp wafer

Dòng van này là dòng van phổ biến nhất trên thị trường ngày nay, chúng có mức giá rẻ nhất so với kiểu kết nối khác nhưng tuy nhiên sét về độ bền chúng kém nhất trong tất cả các dòng van kết nối khác như tai bích, mặt bích.

9.9. Van bướm điều khiển điện kết nối lug

Đối với dạng kết nối này chúng được thiết kế với rất nhiều lỗ sung quanh đầu nối để kết nối bulong vào cố định van với đường ống một cách chắc chắn cho phép van vận hành ổn định ở trong hệ thống có áp lực cao tốt hơn so với dòng van bướm điều khiển điện kẹp wafer.

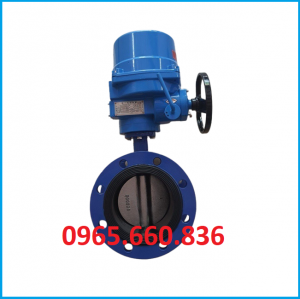

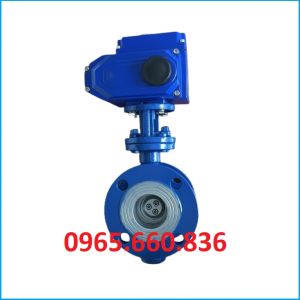

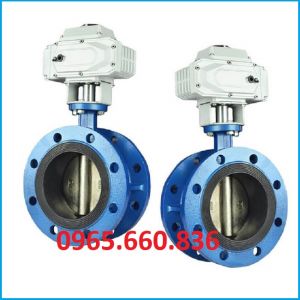

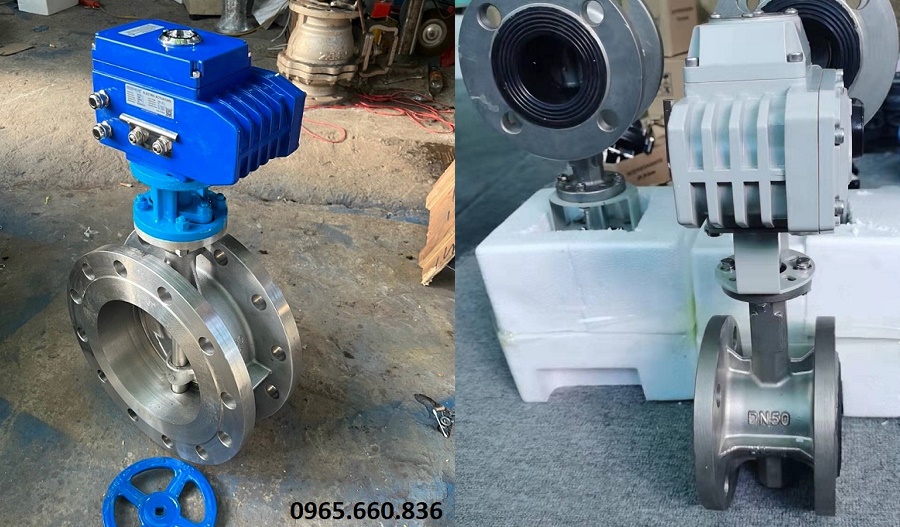

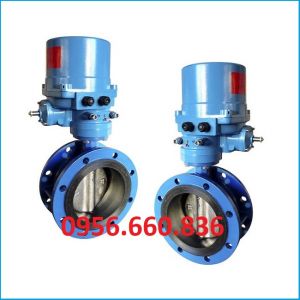

9.10. Van bướm điều khiển điện hai mặt bích

Có thể nói đây là dòng van được kết nối vào đường ống chắc chắn nhất so với tất cả các kiểu kết nối chúng thường được lắp đặt cho các hệ thống lớn, những hệ thống cần đến độ chuẩn sác cao.

9.11. Van bướm điều khiển điện 24V, 220V, 380V

Đây là ba dạng đầu điện tiếp nhận nguồn điện áp khác nhau để vận hành van bướm với dạng 24V sử dụng cho các hệ thống nhỏ, dạng 220V là dòng van thông dụng nhất, chúng được lắp đặt ở rất nhiều các hệ thống trong nước và ngoài nước, dòng 380V đây là một loại van cần đến nguồn điện lớn để vận hành chủ yếu chúng được lắp đặt cho các hệ thống lớn.

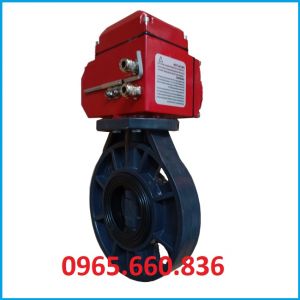

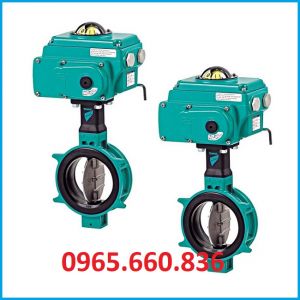

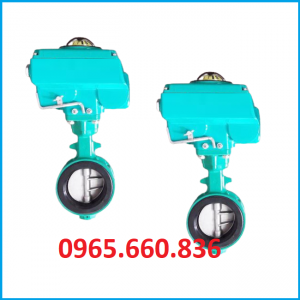

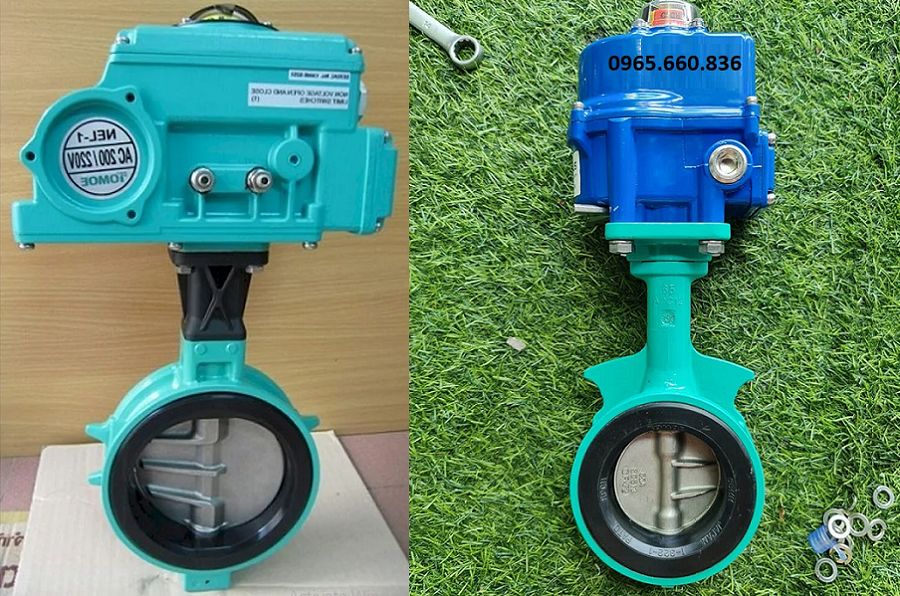

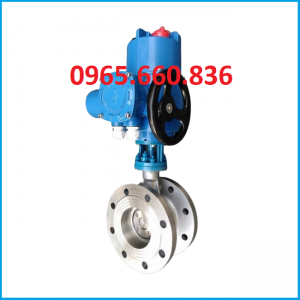

9.12. Van bướm điều khiển điện Nhật Bản

Vạn bướm điều khiển điện Nhật Bản là một dòng van được sản xuất trực tiếp tại Nhật Bản, chúng được các kỹ sư hàng đầu chế tạo ra mang chất lượng tốt nhất thị trường tuy nhiên giá thành sản phẩm này cực kì cao.

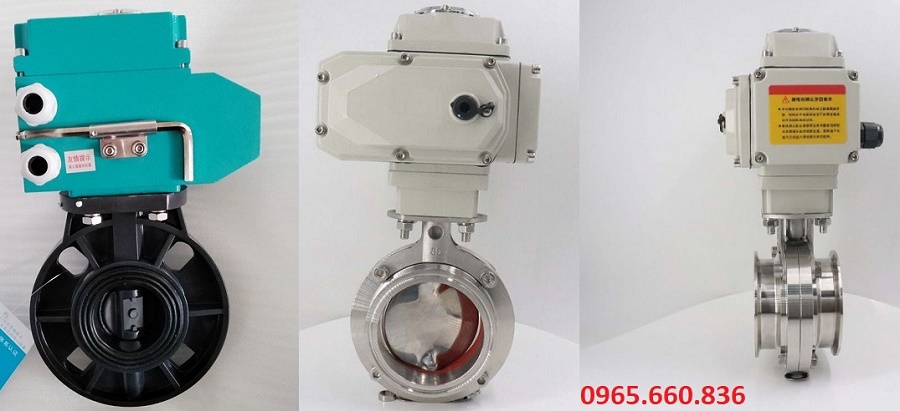

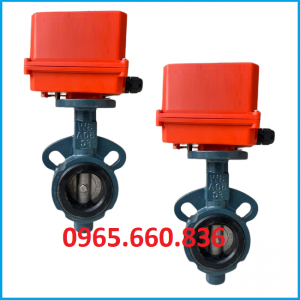

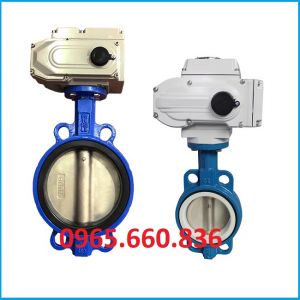

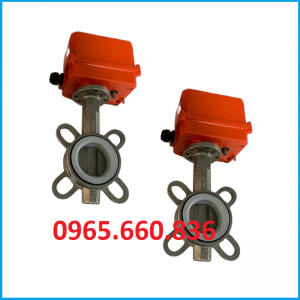

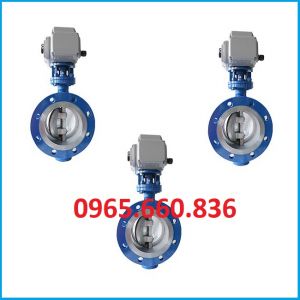

9.14. Van bướm điều khiển điện Trung Quốc

Van bướm điều khiển điện Trung Quốc là dòng van có mức giá rẻ nhất trong tất cả các dòng van nhập khẩu, tuy có giá thành rẻ, tuy nhiên chất lượng của chúng khá đảm bảo. Hiện tại đây là dòng van được người Việt Nam ưu tiên sử dụng nhiều nhất trong tất cả các dòng van nhập khẩu.

X. Lựa chọn địa mua hàng chính hãng

Việc lựu chọn địa chỉ mua hàng chính hãng là cực kì quan trọng, chúng mang lại hiệu quả sử dụng lâu dài, ít bị hư hỏng.

Để tránh mua phải hàng giả, hàn nhái, hàng kém chất lượng hãy đến với Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi nơi chuyên cung cấp các dòng van chính hãng uy tín nhất tại Việt Nam, chuyên nhập khẩu van bướm điều khiển điện từ các nước Đài Loan, Nhật Bản, Hàn Quốc, Malaysia,Thổ Nhĩ Kỳ, đảm bảo hàng đẹp, chính hãng 100%.

XI. Catalogue van bướm điều khiển điện

Mời mọi người tham khảo Catalogue van bướm điều khiển điện để biết thêm thông tin về sản phẩm:
