Van bi điều khiển điện lắp mặt bích

I. Van bi điều khiển điện lắp mặt bích là gì?

Van bi điều khiển điện lắp bích là một dạng van có phần van bi thiết kế với các đầu mặt bích để kết nối vào đường ống  chắc chắn cho khả năng chịu nhiệt áp xuất lớn hơn so với các dòng lắp ren. Chức năng van dùng để đóng/mở cho dòng lưu chất đi qua và ngăn chúng lại. Đầu điện chúng hoạt đông với hai dạng vận hành on/of và tuyến tính.

Van bi điều khiển điện lắp bích được chế tạo phần van bi được làm từ các chất liệu inox304, inox316 sử dụng được trong nhiều môi trường khác nhau như nước, khí, hơi, dung dịch, hoá chất ăn mòn axit, bazo,… tất cả các sản phẩm đơn vị chúng tôi cung cấp nhập khẩu chính hãng từ các nước khác nhau Nhật Bản, Đài Loan, Hàn Quốc, Trung Quốc, Thổ Nhĩ kỳ cam kết chính hãng, giá thành ưu đãi nhất thị trường.

1. Cấu tạo van bi điều khiển điện lắp mặt bích

Van bi điều khiển điện lắp mặt bích có cấu tạo gồm hai bộ phận chính vao gồm van bi mặt bích và đầu điện. Cụ thể như sau:

Bộ phận van bi mặt bích

Đây là bộ phận được thiết kế hai đầu hoặc 3 đầu mặt bích với tiêu chuẩn mặt bích DIN, ANSI, JIS, chất liệu van bi từ inox, nhựa, mỗi dạng chất liệu đều có đặc tính riêng biệt chủa chúng.  Van bi chúng dùng để lắp đặt vào đường ống và kết nối với đầu điện để vận hành một cách hoàn toàn tự động.

Ngoài đầu điện ra chúng ta có thể lắp đặt van bi vào các bộ chuyển động như tay gạt, tay quay, bộ điều khiển khí nén.

Bộ phận đầu điện

Bộ điều khiển điện sử dụng nguồn điện áp 24v, 220v, 380v cấp vào đầu điện để vận hành van quay theo các góc độ được cài đặt sẵn. Chất liệu vỏ đầu điện từ hợp kim nhôm phủ thêm lớp sơn Epoxy bên ngoài chống rỉ.

Bộ điều khiển điện chức năng kết nối với van bi để vận hành đóng mở van tự động không tốn sức người như các dòng van cơ.

Có thể xem nguyên lý hoạt động ở mục: van bi điều khiển điện

2. Ứng dụng van bi điều khiển điện lắp mặt bích

Van bi điều khiển điện lắp mặt bích chúng là một thiết bị công nghiệp mang cho mình nhiều ưu điểm vượt trội về chất liệu, kích cỡ sản phẩm chính và lắp đặt vào đường ống bằng các mặt bích chắc chắn chịu được áp lực cao từ hệ thống vì thế chúng sử dụng nhiều trong các hệ thống như:

• Lắp đặt cho các hệ thống sử lý nước thải trong các nhà máy, khu trung cư.
• Sử dụng trong các hệ thống thực phẩm, dược phẩm hoá chất ăn mòn.
• Lắp đặt trong các nhà máy sử lý hoá chất, dung dịch.
• Sử dụng trong các hệ thống khí hơi, khí nén, khu công nghiệp.
• Lắp đặt cho các hệ thống khác có liên quan.

II. Thông số kỹ thuật van bi điều khiển điện lắp mặt bích

• Kích cỡ van: DN20 – DN300
• Chất liệu van bi: inox304, inox316, nhựa
• Chất liệu vỏ đầu điện: hợp kim nhôm
• Gioăng làm kín: Tefon
• Kết nối: mặt bích
• Dạng hoạt động: on/off, tuyến tính
• Điện áp sử dụng: 24V, 220V, 380V
• Tiêu chuẩn mặt bích: BS, JIS, DIN, ANSI
• Nhiệt độ làm việc: nhựa max 80 độ, inox max 180 độ
• Áp lực làm việc: 16bar, 25bar, 40bar, 63bar
• Môi trường sử dụng: nước sạch, nước thải, khí, hơi, dung dịch, hoá chất ăn mòn.
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc,…
• Bảo hành: 12 tháng

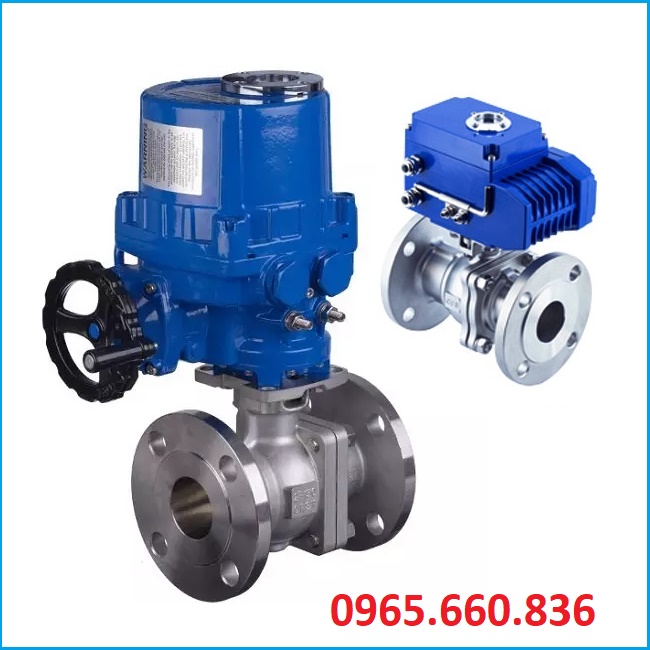

III. Hình ảnh van bi điều khiển điện lắp mặt bích

IV. Ưu điểm nhược điểm van bi điều khiển điện lắp mặt bích

A. Ưu điểm

• Kết nối mặt bích chắc chắn chịu được áp lực cao từ hệ thống.
• Chịu được nhiệt độ cao đối với chất liệu inox.
• Chịu được độ ăn mòn cao axit, bazo đối với chất liệu nhựa.
• Thiết kế đơn giản, dễ dàng lắp đặt, thay thế bảo trì, bảo dưỡng.
• Là một thiết bị vận hành tự động, không tốn sức người.

B. Nhược điểm van bi điều khiển điện mặt bích

• Không có side lớn như các dòng van cổng, van dao.
• Trong trường hợp mất điện phải cần đến sức người van có thể hoạt động được.
• Giá thành cao hơn các dòng lắp ren.

V. Các dạng van bi điều khiển điện lắp mặt bích

• Van bi điều khiển điện nhựa lắp mặt bích
• Van bi điều khiển điện inox lắp mặt bích
• Van bi điều khiển điện lắp mặt bích ba ngã
• Van bi điều khiển điện lắp mặt bích Đài Loan
• Van bi điều khiển điện lắp mặt bích Trung Quốc

VI. Báo giá van bi điều khiển điện lắp mặt bích

Đến với Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi là một đơn bị đi đầu trong ngành van công nghiệp chuyên cung cấp các dòng van bi điều khiển điện lắp mặt bích và các dòng van khác, giá thành bên đơn vị chúng tôi cung cấp sẽ tuỳ thuộc vào từng kích cỡ của van. Liên hệ ngay tới chúng tôi đễ được hỗ trợ trực tiếp.

Xem thêm: van bi inox điều khiển điện
