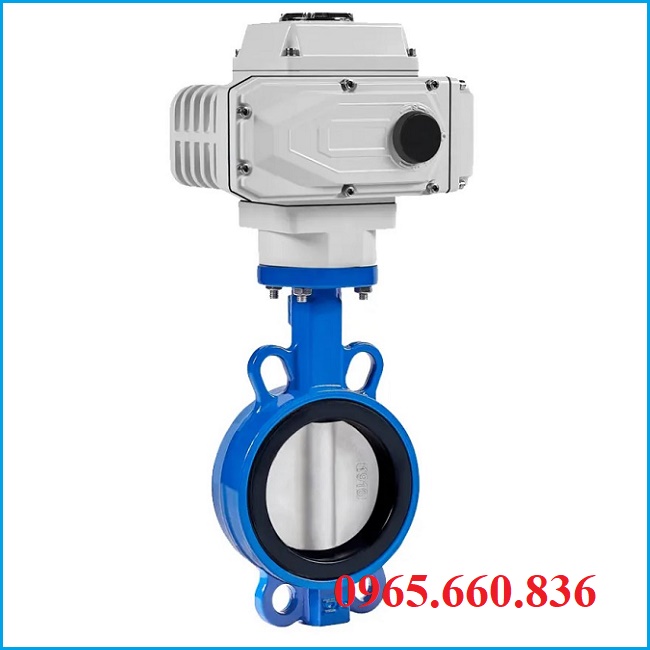

Van bướm điều khiển điện

Từ cuối thể kỷ 18 các dòng van bướm được ra đời chúng được sử dụng cho các hệ thống đường nước nhằm mục đích giúp cho người sử dụng có thể dễ dàng ngăn chặn dòng chảy, từ đó đánh dấu được sự phát truyển về ngành công nghiệp hóa trong tương lai. Ngày nay với nền công nghiệp hóa ngày càng phát truyển thì con người chúng ta càng ngày càng cãi tiến dòng van bướm, biến đổi các dòng van bướm tay gạt, tay quay sang dòng van bướm điều khiển tự động, còn được gọi là van bướm điều khiển điện nhằm giúp cho quá trình vận hành hệ thống hoàn toàn tự động, không phải tiêu tốn nhân công và sức người như các dòng van bướm cơ từ ngày xưa.

Mời các bạn hãy cùng chúng tôi tìm hiểu chi tiết về cấu tạo, chức năng của dòng van bướm điều khiển điện thông qua bài viết ở dưới đây để hiểu thêm về dòng sản phẩm này nhé.

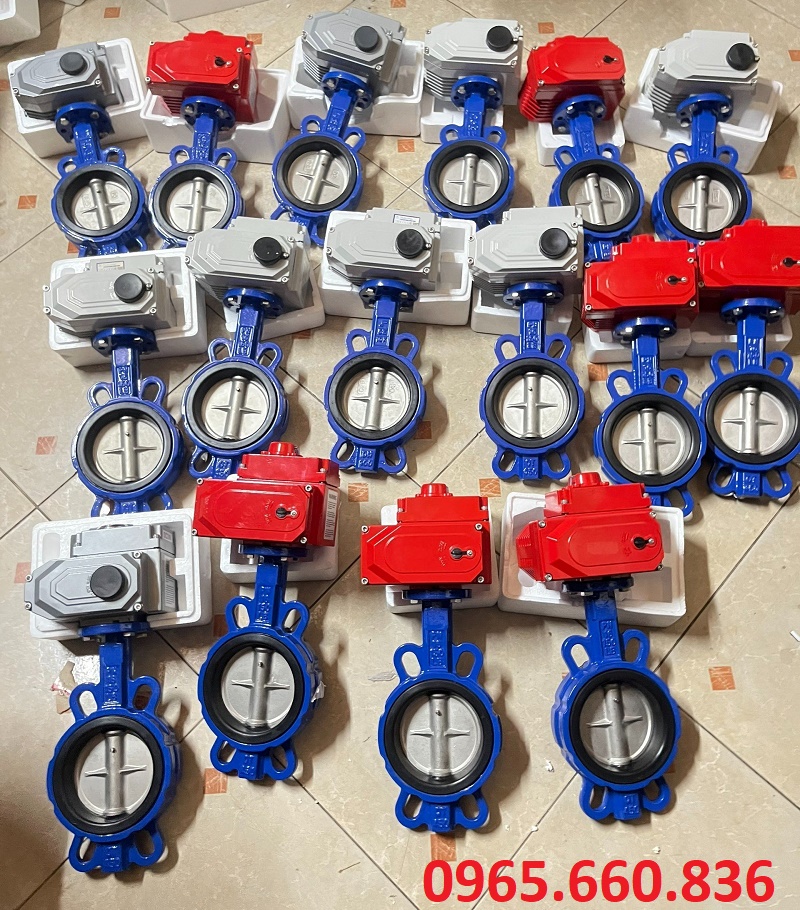

1. Van bướm điều khiển điện là gì?

Van bướm điều khiển điện tên tiếng anh Electric ontronl butterfly valve là loại van bướm được điều khiển bằng bộ điều khiển điện giúp cho van dễ dàng đóng mở mà không tốn sức người, tiết kiệm được các chi phí thuê nhân công. Van sử dụng nguồn điện 24V, 220V, 380V cấp vào đầu điều khiển để vận hành, phần thân van gồm đĩa van hoặc cánh bướm được chuyền lực từ bộ điều khiển xuống để đóng, mở và phần thân van bướm chúng thường được cấu tạo từ các chất liệu khác nhau như inox, thép, gang, nhựa,…Van bướm điều khiển điện chúng có nhiều kích cỡ khác nhau để lắp vào đường ống từ DN50 – DN1000, đầu kết nối vào đường ống thiết kế theo các kiểu lắp mặt bích, lug, wafer,…Phù hợp cho mọi đường ống khác nhau từ đó người sử dụng có thể dễ dàng lựa chọn dòng sản phẩm phù hợp cho hệ thống của mình.

Van bướm điều khiển điện giúp cho việc vận hành chính sác hơn, chúng có hai dạng chuyển động chính là đóng mở tuyến tính và đóng mở on,off. Phần thân với lối chế tạo với đa dạng với nhiều các chất liệu của từng loại van cho phép chúng hoạt động ổn định trong nhiều các lĩnh vực nông nghiệp, công nghiệp, dân sinh,… Trong các nhà máy cung cấp nước sạch, sử lý nước thải, dung, khí, hơi, dung dịch, hóa chất ăn mòn,…

Hiện nay các dạng van bướm điều khiển điện được đơn vị chúng nhập khẩu từ Nhật Bản, Đài Loan, Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ, Đức, Trung Quốc,…Cam kết hàng chất lượng cao, mẫu mã đẹp, đầy đủ giấy tờ, bảo hành 12 tháng.

2. Thông số kỹ thuật của van bướm, bộ điều khiển điện

2.1. Thông số kỹ thuật van bướm

• Kích cỡ van:DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600, DN700, DN800, DN900, DN100, DN1200
• Chất liệu thân van: inox 304, 316, gang cầu, thép WCB, nhựa UPVC, PVC, CPVC
• Chất liệu đĩa: SUS304, 316, thép WCB, nhựa FTFE, Teflon, cao su EPDM, NBR
• Chất liệu trục: inox 304 CF8, inox 316 CF8M
• Chất liệu gioăng: cao su FTFE, cao su EPDM
• Kiểu kết nối: mặt bích, lug, wafer
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -20 độ C – 300 độ C
• Môi trường sử dụng: nước, dầu, khí, hơi, gas, dung dịch, hóa chất,…
• Hãng sản xuất: Haitima, Wonil, Kosaplus
• Xuất xứ: Trung Quốc, Nhật bản, Hàn Quốc, Đài Loan,…
• Bảo hành:12 tháng

2.2. Thông só kỹ thuật bộ điều khiển điện

• Vật liệu vỏ: kim loại, hợp kim nhôm, nhựa.
• Điện áp đầu vào: 24V, 110V, 220V, 380V
• Dạng điều khiển: on/off, tuyến tính
• Công suất: 20W, 40W, 90W, 120W, 140W
• Thười gian đóng, mở: 8 giây – 20 giây, 30 giây – 100 giây
• Tiêu chuẩn: IP67
• Nhiệt độ mô tơ: - 20 độ C – 60 độ C
• Góc quay hết trục: 270 độ
• Xuất xứ: Đài Loan, Hàn Quốc
• Bảo hành: 12 tháng

3. Cấu tạo van bướm điều khiển điện

Van bướm điều khiển điện gồm 2 phần kết chính kết nối với nhau tạo thành van:

• Bộ điều khiển điện
• Phần van bướm
• Cùng tìm hiểu chi tiết hai bộ phận trên sau đây:

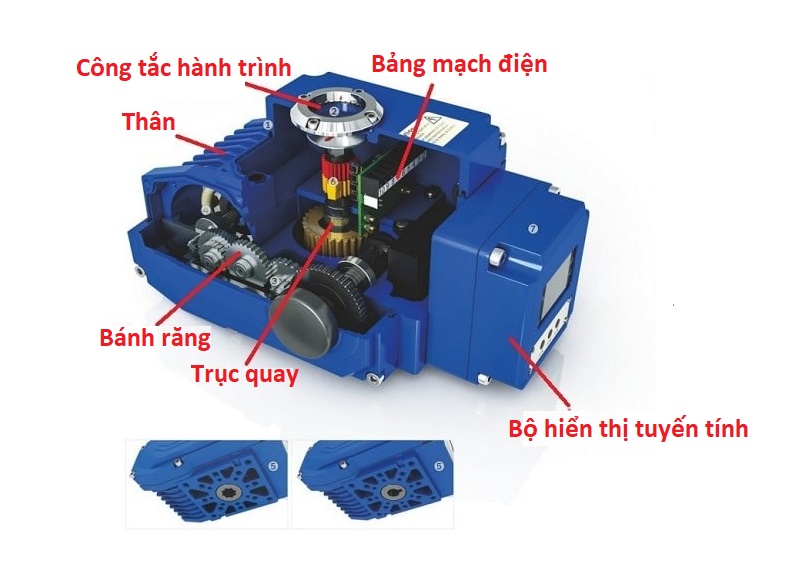

3.1. Bộ điều khiển điện

Bộ điều khiển điện có vỏ ngoài được làm từ chất liệu hợp kim nhôm, nhựa chống cách điện cực tốt, chống bám bụi, chống thấm nước cực tốt đạt chuẩn IO67, IP68, bên trong gồm có trục, bánh răng, bảng mạch, mô tơ điện, dây dẩn. Điện áp phù hợp với bộ điều khiển từ 24V, 110V, 220V, 380V phù hợp cho nguồn điện áp ở Việt Nam.

Bộ điều khiển điện có nhiều kiểu loại, hình dáng khác nhau, để phù hợp cho nhiều hệ thống điều khiển điện. Bộ điều khiển điện ngoài lắp đặt cho van bướm chúng còn được lắp đặt cho các bộ phân van bi, van cầu, van dao và các dạng van khác nhau. Tùy thuộc vào nhu cầu sử dụng của khách hàng.

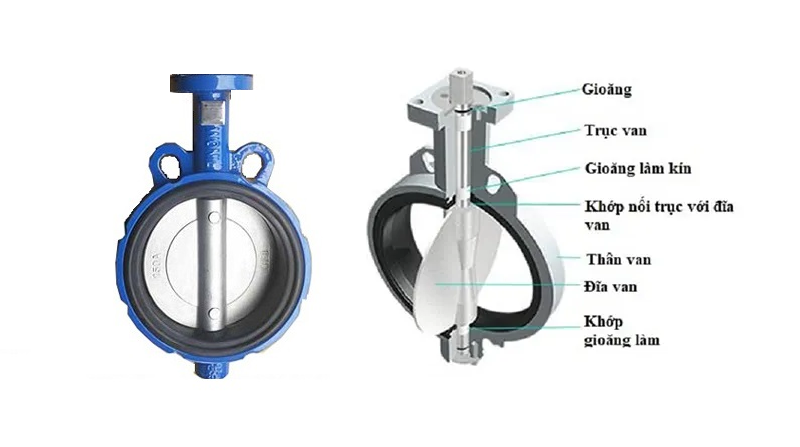

3.2. Thân van bướm

Thân van bướm bao gồm các bộ phận chính cụ thể như sau:

• Thân van ngoài (vỏ van): thân van là bộ phận thường được làm từ chất liệu inox, thép, gang, nhựa, đây là bộ phận dùng để kết nối vào hệ thống đường ống theo nhiều dạng khác nhau như mặt bích, lug, water, 2tai, 4tai,…Thân van có tác dụng liên kết các bộ phận khác lại.
• Trục van: trục, ty van được chế tạo từ chất liệu inox, thép không rỉ, gang. Đây là bộ phận đầu dưới dùng để gắn đĩa van, cánh bướm đầu trên kết nối với bộ điều khiển điện để chuyền lực xuống đĩa van giúp van dễ dàg đóng, mở.
• Cánh bướm (đĩa van): có hình dáng giống như cánh bướm có hình tròn, dẹp giữ cánh van có lỗ giỗng để lắp trục van vào để vận hành đóng mở van. Cánh bướm thường được làm từ chất liệu inox, gang có độ bền cao, cứng chịu được áp lực lớn từ hệ thống.
• Gioăng làm kín: là bộ phận được làm từ chất liệu cao su Teflon, EPDM,…Có tác dụng ngăn chặn dòng chảy không cho chúng rò rỉ ra bên ngoài làm hư hỏng hệ thống.
• Ngoài các bộ phận trên còn có các bộ phận nhỏ như bulong, đai ốc,…

Thân van bướm được thiết kế có thể lắp vào nhiều dạng chuyển động khác nhau tạo thành các dạng van như:

• Van bướm điều khiển khí nén
• Van bướm điều khiển điện tay quay
• Van bướm tay quay

4. Nguyên lý hoạt động van bướm điều khiển điện

Nguyên lý hoạt động van bướm điều khiển điện là bộ điều khiển điện có nhiệm vụ biến đổi từ điện năng thành cơ năng quay theo một góc 90 độ chuyền lực xuống cánh van quay theo góc 90 độ để đóng, mở van. Cùng chúng tôi tìm hiểu chi tiết quy trình đóng, mở của van.

Quy trình van van bướm điều khiển điện mở:

Khi cấp nguồn điện từ 24V, 110V, 220V, 380V vào trong bảng mạch, sẽ chuyền tín hiệu xuống mô tơ làm cho mô tơ hoạt động khi đó bánh răng quay theo, trục được kết nối với bánh răng chuyển động quay lúc này van mở ra tùy theo từng góc độ người vận hành cài đặt sẵn chúng sẽ quay theo mức điều chỉnh của người sử dụng.

Quy trình van bướm điều khiển điện đóng:

Quy trình đóng van cực kì đơn giản, khi van chạy hết hành trình mở van thì bánh răng, trục van quay về vị trí ban đầu lúc này cánh van đóng lại theo trục van. Do vậy quy trình đóng van chúng chỉ cần chạy hết hành trình là tự động đóng lại. Trong trường hợp van điều khiển điện gặp vấn đề mà không hoạt động được thì ta có thể sử dụng đến dạng van vận hành bằng tay quay để dễ dàng đóng, mở van.

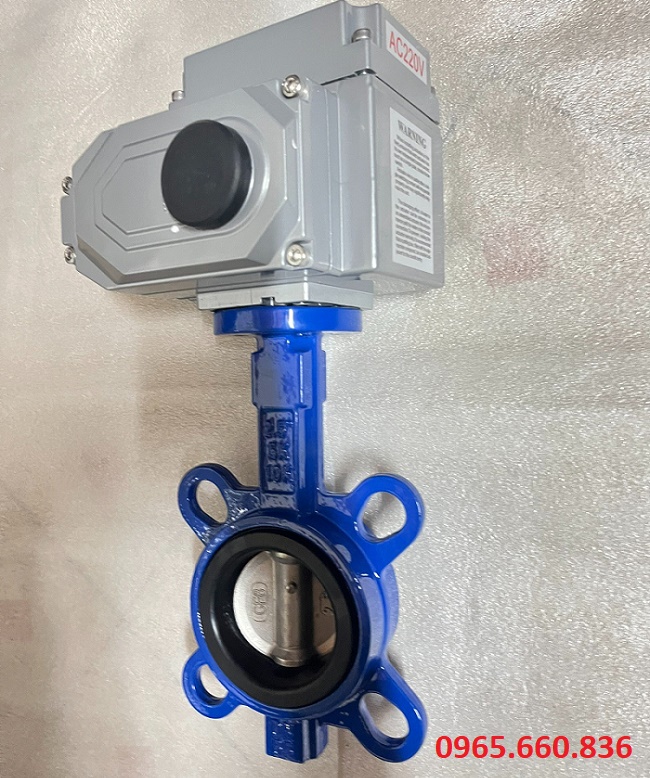

4.1. Nguyên lý hoạt động van bướm điều khiển điện on,off

Van bướm điều khiển điện on,off là dạng van chỉ đóng mở theo một chu trình nhất định đóng, mở hết cỡ của chúng. Khi cấp điện vào chúng sẽ tự động mở ra chạy hết chu trình van tự động ngắt điện van đóng lại. Quy trình đóng, mở của chúng sẽ tiếp diễn cho đến khi nào ngắt nguồn điện. Đối với dạng van này chúng chỉ cho van vận hành theo một góc nhất định 90 độ và không thể dừng ở các góc khác để cho dòng chảy lưu thông ít hơn.

4.2. Nguyên lý hoạt động van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính là dạng van đóng, mở theo nhiều góc khác nhau, cho phép dòng chảy đi qua nhiều hoặc ít theo các góc của van. Chúng sử dung tín hiệu 4 – 20mA hoặc 0 – 10V AC sẽ tương ứng với từng góc độ của van như 30 độ, 45 độ, 60 độ, 90 độ. Loại van này cần yêu cầu kỹ thuật hơn để lắp, chính vì thế chúng cho khả năng vận hành thuận lợi trong các hệ thống điều tiết chất lỏng, điều tiết khí,…

Về giá thành của van bướm điều khiển tuyến tính củng cao hơn so với dạng on, off vì vậy khách hàng cần lựa chọn kỹ lưỡng sản phẩm để lắp đặt vào hệ thống của mình để vận hành một cách hiệu quả nhất.

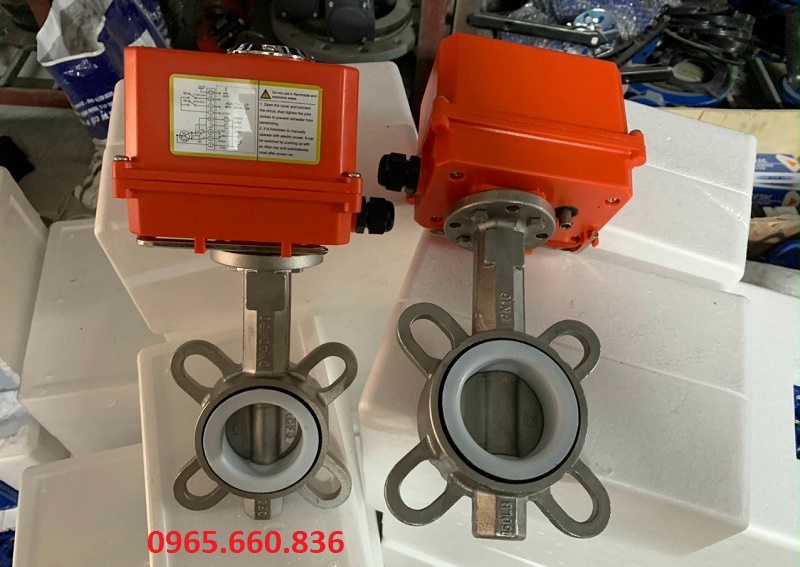

5. Ưu điểm, nhược điểm van bướm điều khiển điện

5.1. Ưu điểm van bướm điều khiển điện

• Ưu điểm 1: van vận hành hoàn toàn bằng điện, không tốn sức người, tiết kiệm chi phí thuê nhân công.
• Ưu điểm 2: Trong lúc vận hành không gây ra tiếng ồn như dòng van điều khiển bằng khí nén.
• Ưu điểm 3: dễ dàng sử dụng, lắp đặt, thay thế một cách dễ dàng.
• Ưu điểm 4: sử dụng đa dạng nguồn điện áp cấp vào từ 24V, 110V, 220V, 380V.
• Ưu điểm 5: thân van có đa dạng các chất liệu như inox, thép, gang, nhựa vận hành trong nhiều môi trường khác nhau.
• Ưu điểm 6: thiết kế van nhỏ gọn, không tốn quá nhiều diện tích lắp đặt.
• Ưu điểm 7: lắp đặt trong nhiều môi trường độc hại không cần tiếp súc trực tiếp để vận hành van.
• Ưu điểm 8: Có thể lắp thêm tay quay để phòng trường hợp mất điện van sẽ sử dụng đến tay quay để đóng, mở van một cách dễ dàng.
• Ưu điểm 9: Chế tạo từ chất liệu bền bỉ cho khả năng vận hành tốt ở trong hệ thống có áp lực lên tới 25bar.
• Ưu điểm 10: Van có đa dạng về kích cỡ, kiểu lắp khác nhau đáp ứng đầy đủ yêu cầu của người sử dụng.

5.2. Nhược điểm van bướm điều khiển điện

• Nhược điểm: thời gian đóng, mở khá chậm một chu trình mất vài trục dây.
• Nhược điểm: giá thành cao hơn so với các dòng van khác.
• Nhược điểm: khi van đang vận hành không tiếp súc trực tiếp vào bộ điều khiển.
• Nhược điểm: không có kích cỡ nhỏ từ DN50 trở xuống.

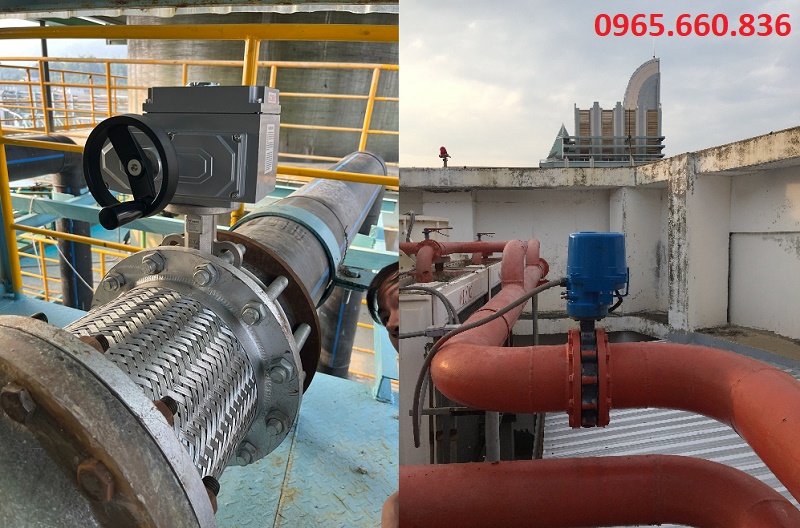

6. Ứng dụng van bướm điều khiển điện

Van bướm điều khiển điện sở hữu nhiều ưu điểm vượt trội, với đa dạng các chất liệu cho nên chúng được ứng dụng trong nhiều các lĩnh vực khác nhau như ngành công nghiệp, nông nghiệp, dân sinh,… cụ thể như:

- Ứng dụng: trong lĩnh vực công nghiệp như các nhà máy sử lý nươc sạch, nước thải, nhà máy thủy điện, nhà máy xi măng, đặc biệt trong nhà máy sản xuất thực phẩm, dược phẩm rượu, bia, nước ngọt.

- Ứng dụng: trong lĩnh vực nông nghiệp tại các hệ thống sử lý nước ao, hồ, hệ thống tưới tiêu tại các khu trồng trọi,…

- Ứng dụng: trong lĩnh vực dân sinh như các hệ thống máy bơm, hệ thống sử lý nước trong các bể bơi, khu công viên, khu giải trí, các hệ thống cung cấp nước cho các tòa nhà, khu dân cư.

- Ứng dụng: van còn được sử dụng trong các hệ thống chế tạo, sử lý dung dich, hóa chất, các lưu chất có độ ăn mòn cao như axit, bazo.

7. Các dạng van bướm điều khiển điện nhà chúng tôi cung cấp

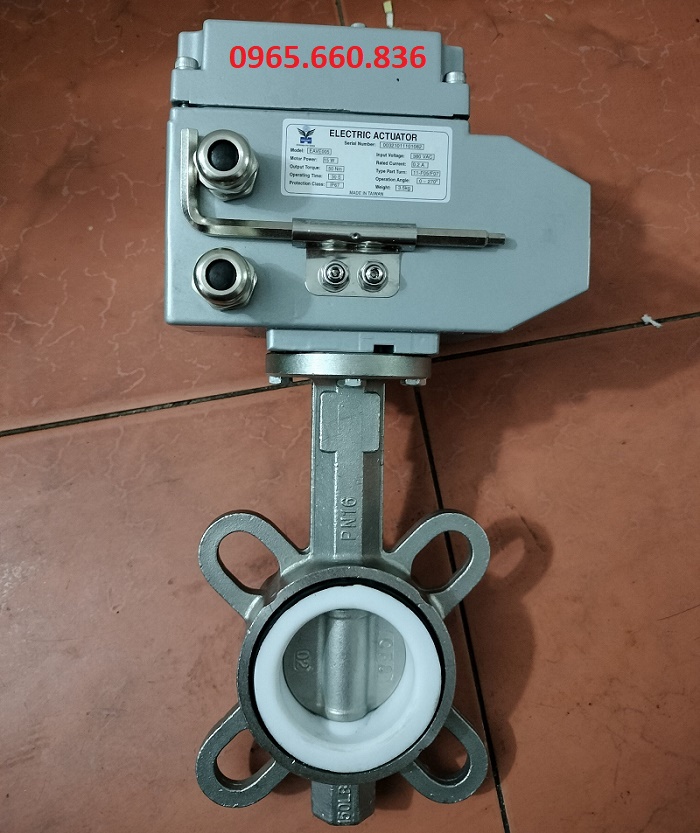

7.1. Van bướm inox điều khiển điện

Van bướm inox điều khiển điện là dòng van được làm từ chất liệu inox chống cho khả năng chống ăn mòn nhẹ, độ bền cao do vậy chúng được sử dụng cho các hệ thống như nước, khí, dầu, hơi,…

• Kích cỡ van: DN50 – DN1500
• Chất liệu chế tạo: inox 304, inox 316
• Điện áp: 24V, 110V, 220V, 380V
• Tiêu chuẩn: IP67
• Kiểu lắp: mặt bích, lug, water
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: 0 độ C – 180 độ C
• Môi trường làm việc: nước đa dụng, khí, dung dịch,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu,…
• Bảo hành: 12 tháng

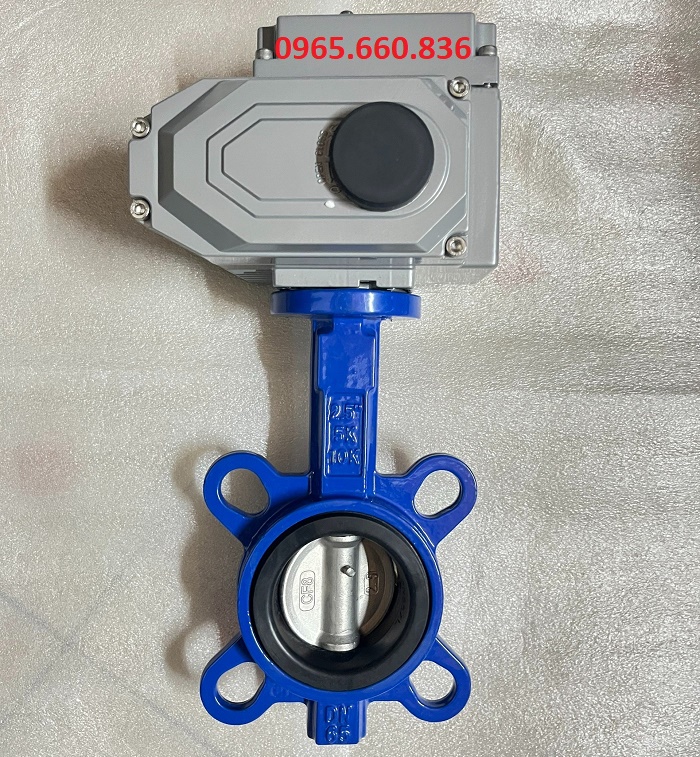

7.2. Van bướm gang điều khiển điện

Van bướm gang điều khiển điện là dòng van chế tạo từ chất liệu gang, bề ngoài được phủ thêm một lớp sơn Epoxy chống rỉ sét, dòng van này chuyên dùng để lắp đặt cho các hệ thống sử lý nước sạch, nước thải, dầu, hơi, dung dịch, hóa chất,…Van vận hành hoàn toàn tự động nhờ vào đầu điều khiển điện để đóng, mở van một cách dễ dàng.

• Side: DN50 – DN1000
• Vật liệu: gang, gang dẻo
• Điện áp cấp vào: 24V, 110V, 220V, 380V
• Kiểu lắp: mặt bích, water,…
• Vận hành: on/off, tuyến tính
• Áp suất làm việc: 10bar, 16bar
• Nhiệt độ làm việc: 0 độ C – 100 độ C
• Môi trường làm việc: nước đa dụng, khí, hơi, dung dịch,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc.
• Bảo hành: 12 tháng

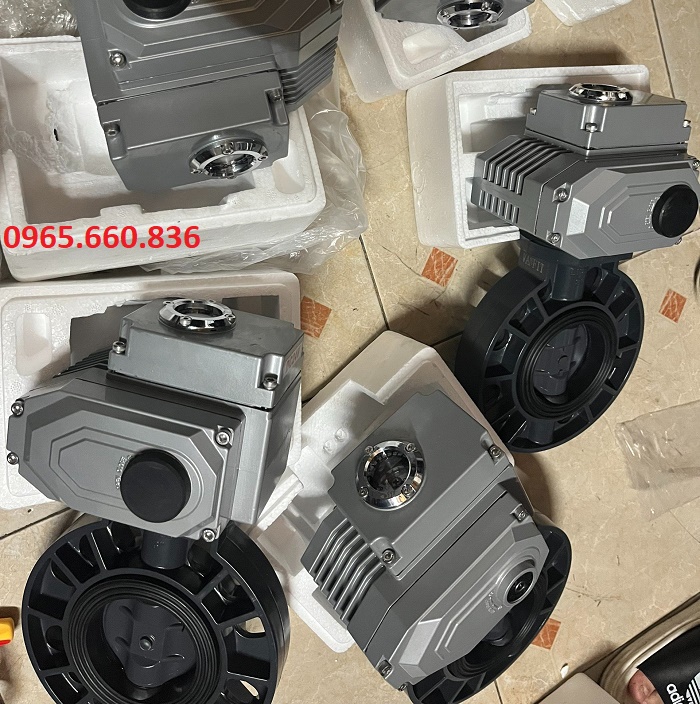

7.3. Van bướm nhựa điều khiển điện

Van bướm nhựa điều khiển điện là dòng van được làm từ chất liệu nhựa không bị ăn mòn từ các dòng lưu chất như axit, bazo chính vì thế dòng van này chuyên được sử dụng cho các dòng lưu chất như nước sạch, dung dịch, hóa chất ăn mòn, nước muối,…

• Vật liệu van: nhựa UPVC, PVC, CPVC,…
• Kích cỡ: DN50 – DN600
• Điện áp: 24V, 110V, 220V, 380V
• Kiểu lắp: mặt bích, dán keo,…
• Dạng hoạt động: tuyến tính on,off
• Áp lực: PN10
• Nhiệt độ: tối đa 100 độ C
• Môi trường làm việc: dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu,…
• Bảo hành: 12 tháng

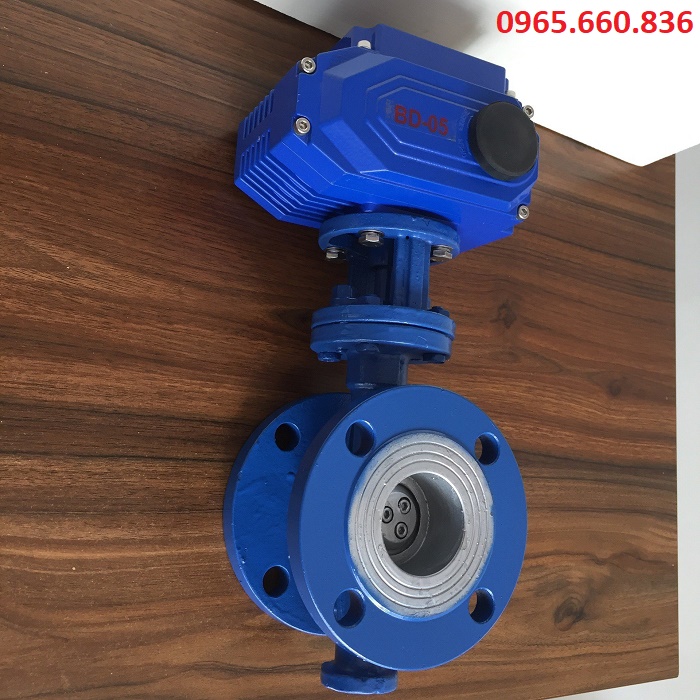

7.4. Van bướm thép điều khiển điện

Van bướm thép điều khiển điện là dạng van được làm từ chất liệu thép đây  là dòng van chịu được nhiệt độ, áp lực cao nhất trong các chất liệu. Do vậy van được ứng dụng trong các hệ thống dầu nóng, hơi nóng, nước nóng, dung dịch, hóa chất,…

• Kích thước: DN50 – DN600
• Chất liệu: thép WCB
• Điện áp: 24V, 110V, 220V, 380V
• Kiểu lắp: mặt bích, lug, water,…
• Kiểu hoạt động: on,off, tuyến tính
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Môi trường làm việc: dầu nóng, hơi nóng, khí nén, dung dịch,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu,…
• Bảo hành: 12 tháng

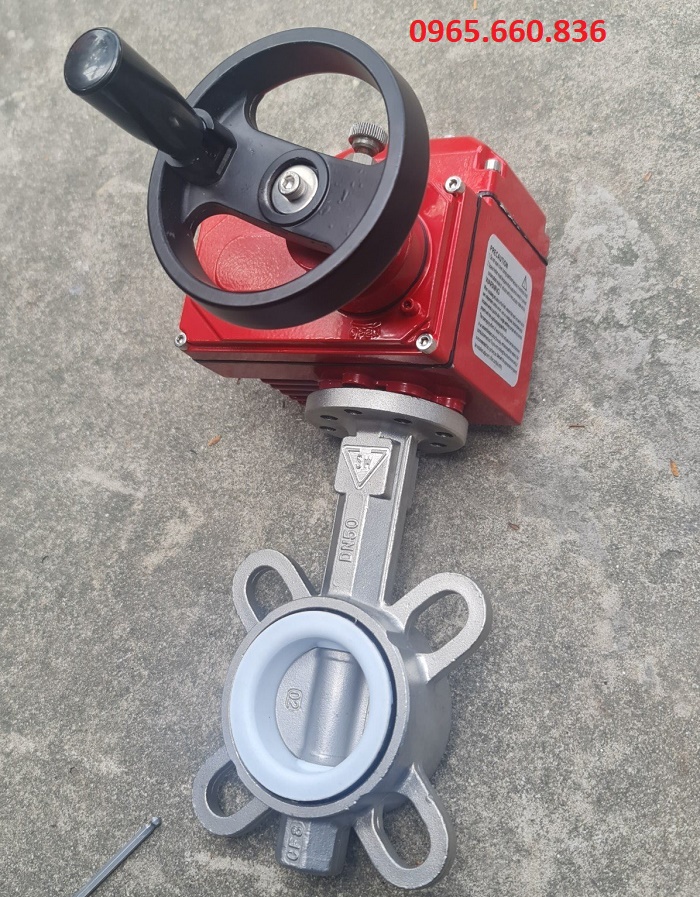

7.5. Van bướm điều khiển điện tay quay

Van bướm điều khiển điện tay quay là dòng van được gắn thêm tay quay vào để khi gặp tình trạng mất điện van vẩn có thể hoạt động được bằng tay quay vận hành từ bên ngoài. Tay quay có thể lắp vào cho các dạng van được làm từ chất liệu inox, thép, gang,…

• Kích cỡ: 50A – 1000A
• Vật liệu chế tạo: inox, thép, gang
• Kiểu kết nối: mặt bích
• Gioăng làm kín: cao su Teflon, EPDM,…
• Gắn thêm tay quay để phòng khi mất điện
• Tiêu chuẩn: DIN, BS, JIS10K,…
• Điện áp: 24V, 220V, 380V
• Nhiệt độ làm việc: 0 độ - 200 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường sử dụng: nước đa dụng, dầu, khí, hơi,…
• Xuất xứ: Đài Loan, Nhật Bản
• Bảo hành: 12 tháng

8. Các bước lắp đặt van bướm điều khiển điện

Khi lắp đặt van bướm điều kiển điện vào hệ thống ta cần chú ý những bước sau đây để lắp van đúng cách giúp cho hệ thống hoạt động ổn định.

• Bước 1: lựa chọn kích cỡ, chất liệu, điện áp của van phù hợp với hệ thống mình đang sử dụng.
• Bước 2: lau chùi sạch sẽ van trước khi lắp đặt vào hệ thống.
• Bước 3: lắp van theo chiều của đường ống thẳng hoặc nằm nghiêng.
• Bước 4: kéo dây điện ra chổ cắp để cho vân vận hành.
• Bước 5: sử dụng thử cho nguồn điện đi vào xem van có hoạt động ổn định hay không.

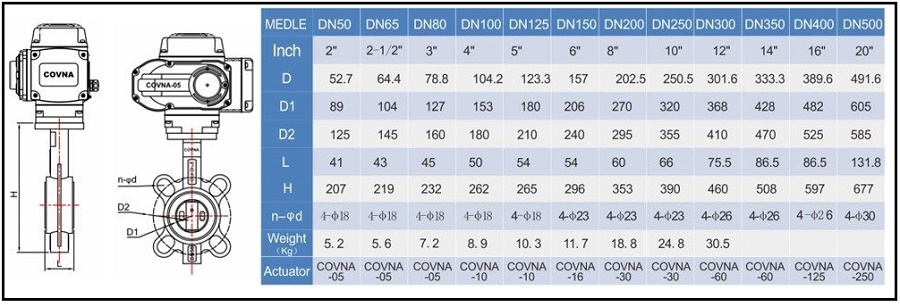

9. Catalogue van bướm điều khiển điện

10. Báo giá van bướm điều khiển điện

10.1. Báo giá van bướm điện

Van bướm điều khiển điện được sản xuất với nhiều dạng các loại van, kích cỡ, chất liệu khác nhau, chúng được nhập khẩu từ nhiều nước Nhật Bản, Hàn Quốc, Đài Loan, Malaysia,…Do vậy có giá thành tùy thuộc vào từng loại van và chúng có sự thay đổi theo thị trường. Để nhận được giá thành chính sác sản phẩm liên hệ trực tiếp tới hotline: 0965.660.836 để nhận được bảng giá, hình ảnh, sản phẩm.

Xem thêm sản phẩm: van bi điều khiển điện

10.2. Lựa chọn mua sản phẩn van bướm điều khiển điện ở đâu chính hãng

Đến với Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi đang là một trong những đơn vị hàng đầu tại thị trường Việt Nam chuyên cung cấp các dòng van bướm điều khiển điện on,off, van bướm điều khiển điện tuyên tính được chúng tôi nhập khẩu chính hãng, đầy đủ các giáy tờ CO~CQ, chứng từ, chứng nhận sản phẩm. Khi quý khách hàng đặt các sản phẩm bên đơn vị chúng tôi đối với những đơn hàng trên 5 triệu sẽ được hỗ trợ vận chuyển ở khu cực nội thành như TP Hồ Chí Minh, Hà Nội, Đà Nẵng.

Thông tin liên hệ: 0965.660.836 (Zalo MR Mạnh)

Khi khách hàng đặt hàng bên chúng tôi sẽ được những lợi ích sau đây:

Chế độ bảo hành 12 tháng

Đổi trả 1.1 khi có lỗi do nhà sản xuất

Giao hàng tận nơi đến nơi đến địa điểm ưu cầu
