Van bi điện

I. Van bi điện là gì?

Van bi điện hay còn được gọi là van bi điều khiển điện đây là một dòng van được gắn thêm bộ điều khiển điện thay thế cho các bộ điều khiển cơ học như tay gạt tay quay. Van bi điện sử dụng nguồn điện áp thông dụng tại Việt Nam 24V, 220V, 380V cấp vào đầu điện, ngoài ra thì thiết bị điện còn có thể gửi được tín hiệu về tủ điều khiển PLC để cho người vận hành dễ dàng điều khiển hoạt động đóng mở van từ xa.

Van bi điện được chế tạo với phần đầu điện từ chất liệu hợp kim nhôm bề mặt ngoài phủ thêm lớp sơn Epoxy cho khả năng cách điện tốt, tiêu chuẩn chống nước IP67, IP68 chống nước, chống bám bụi. Thân van bi được có nhiều dạng với các loại chất liệu inox, gang, nhựa, thép sử dụng ổn định cho nhiều môi trường khác nhau như nước sạch, nước thải, khí nén, xăng dầu, dung dịch, hóa chất,…

Các tên gọi khác của sản phẩm

• Van bi mô tơ điện
• Van bi điều khiển bằng điện
• Van bi tự động
• Van bi điện từ

II. Thông số kỹ thuật van bi điện

• Chất liệu thân van bi: inox, thép, gang, đồng, nhựa
• Chất liệu gioăng đệm: cao su Teflon, EPDM, FTFE
• Chất liệu đầu điện: hợp kim nhôm
• Kích cỡ: DN15 – DN200
• Kết nối: lắp ren, mặt bích, rắc co
• Điện áp: 24Vv, 220v, 380v
• Dạng điều khiển: on/off và tuyến tính
• Nhiệt độ làm việc: -10 độ C – 220 độ C
• Áp lực sử dụng: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ, Italia,…
• Bảo hành: 12 tháng
• Giấy tờ CO~CQ đầy đủ

III. Cấu tạo nguyên lý hoạt động van bi điện

3.1. Cấu tạo van bi điện

Van bi điện có cấu tạo gồm hai bộ phận chính bao gồm van bi cơ và đầu điện mỗi dạng chúng có một đặc điểm riêng biệt của chúng cụ thể như:

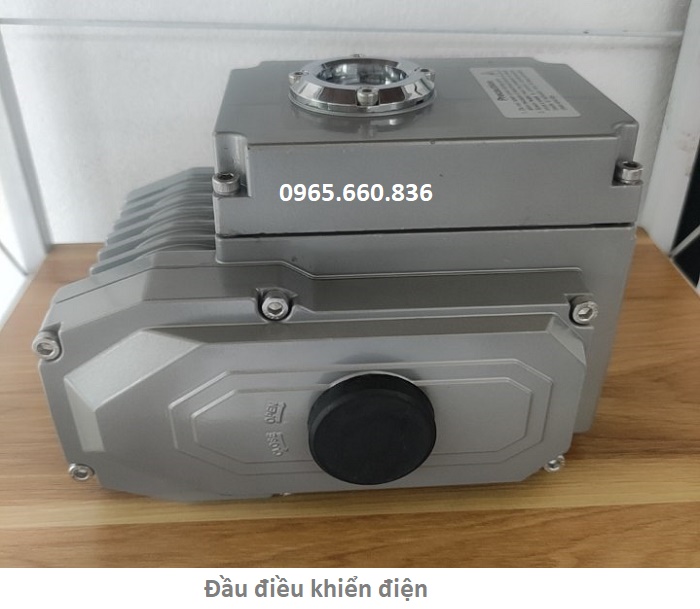

Phần đầu điều khiển điện

Đối với bộ điều khiển điện chúng có cấu tạo phần vỏ đầu điện được làm từ chất liệu hợp kim nhôm, bên trong chúng bao gồm bảng mạnh, mô tơ, dây dẩn, mặt hiển thị, bộ chuyển đổi, bánh răng và một số linh kiện nhỏ khác. Đầu điện giúp cho van vận hành một cách dễ dàng, thông thường dầu điện có hai dạng chính on/off và tuyến tính đóng mở theo góc độ.

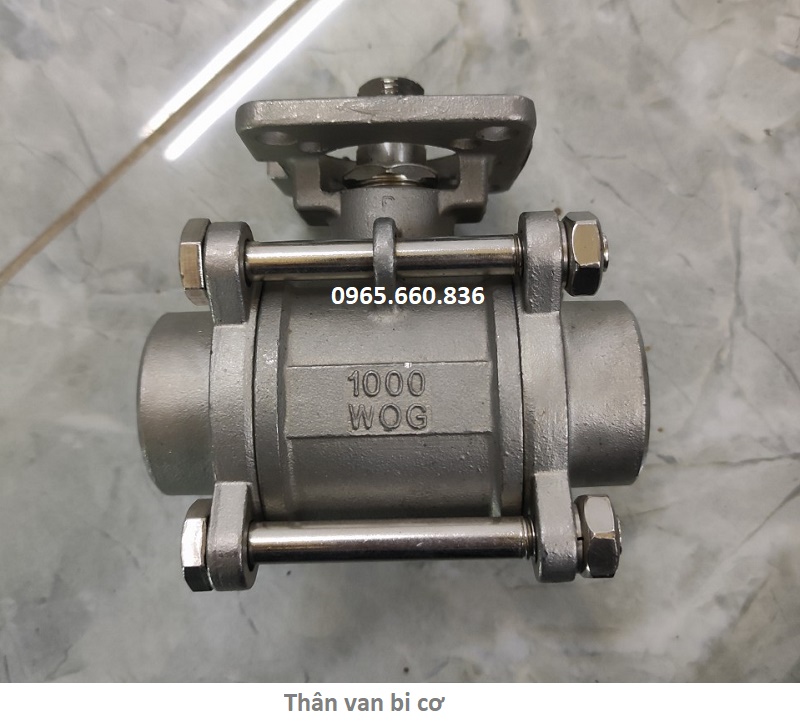

Phần thân van bi cơ

Đây là bộ phận dùng để kết nối với đường ống và đầu điều khiển điện, thông thường thì chất liệu dạng van bi cơ được làm từ inox, thép, gang, nhựa và được thiết kế theo nhiều kiểu lắp khác nhau như lắp ren, mặt bích, rắc co đễ dễ dàng lắp vào hệ thống.

Phần thân van bi cơ có thể sử dụng để lắp cho nhiều bộ điều khiển khác nhau như tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén.

3.2. Nguyên lý vận hành van bi điện

Ở trạng thái ban đầu van đóng khi có nguồn điện phổ biến 24V, 220V, 380V đi vào đầu điện lúc này điện năng chuyển hóa thành cơ năng làm cho bánh răng quay kiến cho trục van kết nối với đầu điện chuyển động theo lúc này van mở. khi van quay đến góc 90 độ thì dòng điện sẽ tự động ngắt nhờ vào công tắc giám sát hành trình.

IV. Ưu điểm nhược điểm van bi điện

4.1. Ưu điểm van bi điện

• Van bi điện vận hành hoàn toàn tự đông không tốn sức người.
• Thân van bi thiết kế đa dạng chất liệu phù hợp nhiều hệ thống đường ống.
• Bộ điện đạt tiêu chuẩn chống nước IP67, IP68 vận hành ổn định ở môi trường ngoài trời.
• Thiết kế chắc chắn, chịu được áp lực cao từ hệ thống.
• Đầu điện sản xuất theo tiêu chuẩn quốc tế vận hành êm ái, không gây tiếng ồn.
• Kích cỡ DN15 – DN300 phù hợp cho nhiều hệ thống lớn nhỏ.
• Nguồn điện đa dạng cấp vào đầu điện 24v, 220v, 380v để vận hành van.
• Có nhiều dạng với đa dạng các xuất xứ khác nhau phù hợp cho nhiều hệ thống.

4.2. Nhược điểm van bi điện

• Van mang nhiều ưu điểm nổi bật thì nó củng có một số nhược điểm nhỏ đi kèm như:
• Tốc độ đóng mở chậm mất từ 10 – 15 giây để van hoạt động hết một chu trình.
• Hạn chế về kích cỡ với side DN300 trở lên phải đặt trước.

V. Ứng dụng van bi điện

• Ứng dụng van bi điện: lắp đặt trong hệ thống sử lý nước sạch, nước thải.
• Ứng dụng van bi điện: trong các nhà máy sản xuất thực phẩm, dược phẩm.
• Ứng dụng van bi điện: trong các nhà máy khí hơi, khí nén.
• Ứng dụng van bi điện: trong hệ thống chuyền dẩn dung dịch, hóa chất.
• Ứng dụng van bi điện: trong các khu công nghiệp, khu nông nghiệp, khu dân cư.

VI. Các dạng van bi điện

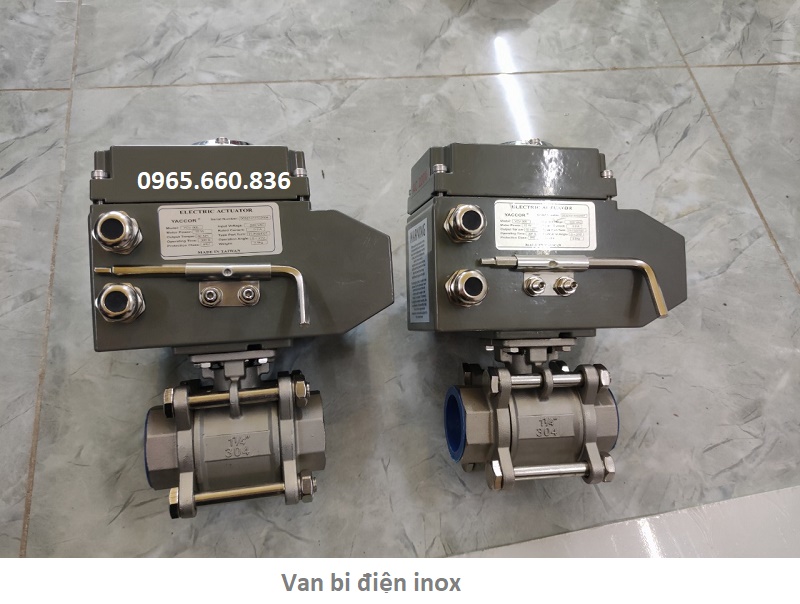

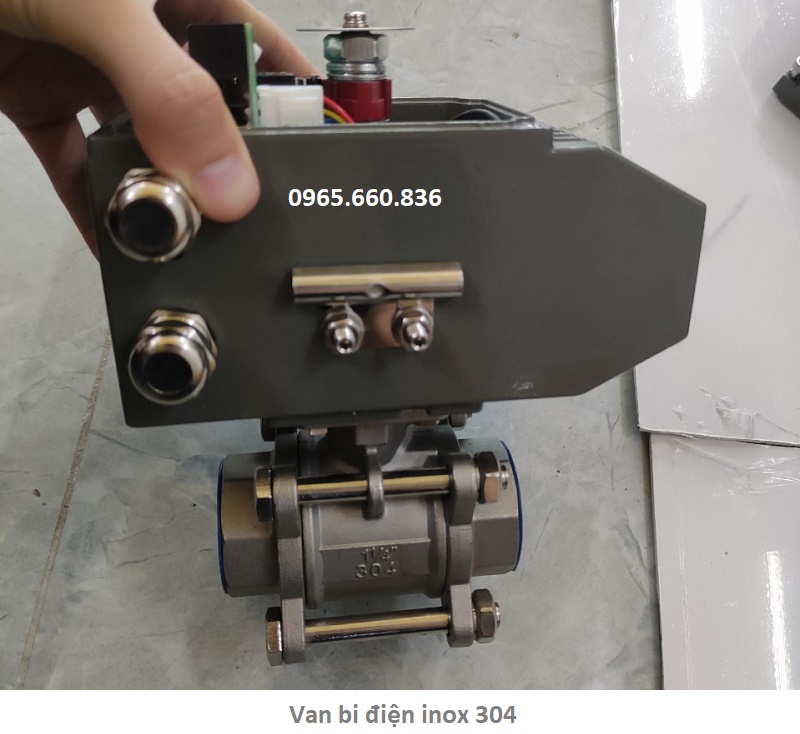

6.1. Van bi điện inox

• Chất liệu: inox201, inox304, inox316
• Chất liệu bộ điều khiển điện: hợp kim nhôm, nhựa
• Điện áp: 24VDC, 220VAC, 380VAC
• Kích cỡ: DN15 - DN200
• Kiểu kết nối: ren, mặt bích
• Dạng hoạt động: on/off, tuyến tính
• Nhiệt độ làm việc: -10 độ C - 200 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước, khí, hơi, dung dịch...
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ kỳ.
• Bảo hành: 12 tháng

6.2. Van bi điện nhựa

• Chất liệu: nhựa UPVC, PVC, CPVC, PPGF
• Chất liệu đầu điện: hợp kim nhôm, nhựa
• Điện áp: 24VDC, 220VAC
• Kích cỡ: 15A - 200A
• Kiểu kết nối: ren, mặt bích, rắc co
• Dạng hoạt động: on/off, tuyến tính
• Nhiệt độ: 80 độ C
• Áp lực: 10bar
• Môi trường sử dụng: nước, dung dịch, hoá chất...
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ kỳ.
• Bảo hành: 12 tháng

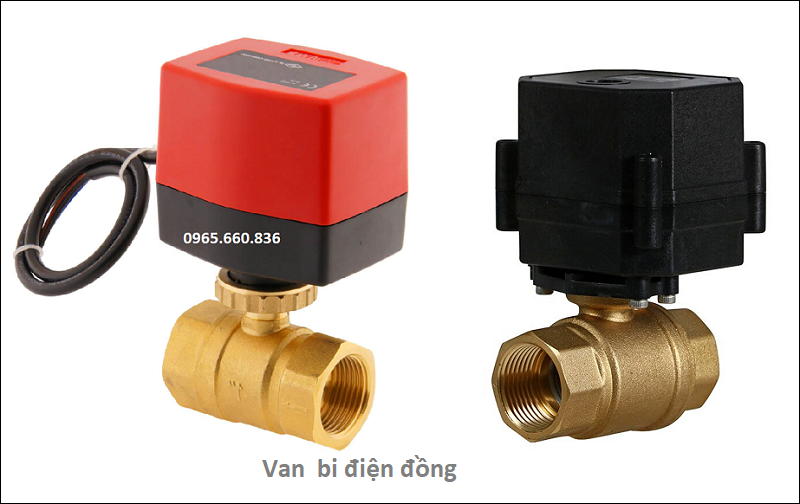

6.3. Van bi điện đồng

• Vật liệu: đồng thau
• Chất liệu bộ điều khiển điện: nhựa
• Điện áp: 24VDC, 220VAC
• Kích cỡ: DN15 - DN100
• Kiểu kết nối: ren
• Nhiệt độ làm việc: 180 độ C
• Áp lực làm việc: PN10, PN16
• Môi trường sử dụng: nước, khí, hơi...
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ kỳ.
• Bảo hành: 12 tháng

VII. Catalogue van bi điện

Catalogue van bi điện là một dạng tài liệu bên trong chúng có chứa đầy đủ hình ảnh, bản vẽ, thông số kỹ thuật sản phẩm. Để hiểu rỏ hơn về chúng mời mọi người tham khảo hình ảnh dưới đây để biết thêm thông tin.

VIII. Báo giá van bi điện

Van bi điện ngày nay đang được rất nhiều nước trên thế giới sản xuất chúng có đa dạng các kiểu dáng, kích cỡ khác nhau do vậy giá thành sẽ phụ thuộc vào từng ứu tố trên. Khách hàng đang quan tâm đến sản phẩm hãy liên hệ ngay tới hotline: 0965.660.836 để được đơn vị chúng tôi cung cấp đầy đủ hình ảnh, bảng giá sản phẩm và hỗ trợ tư vấn cách lắp đặt van nhé.
