Van bi điện ba ngã

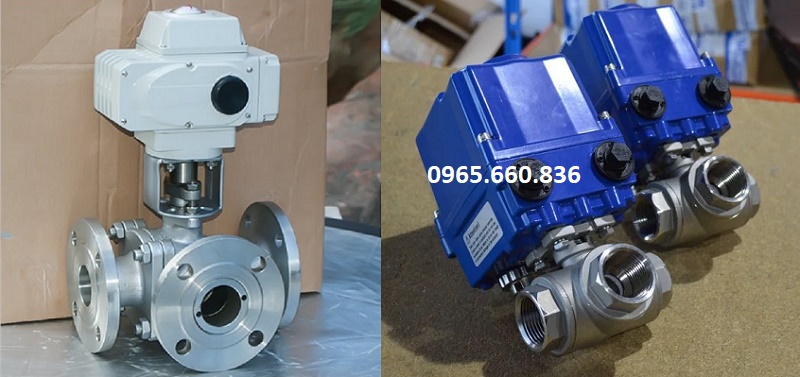

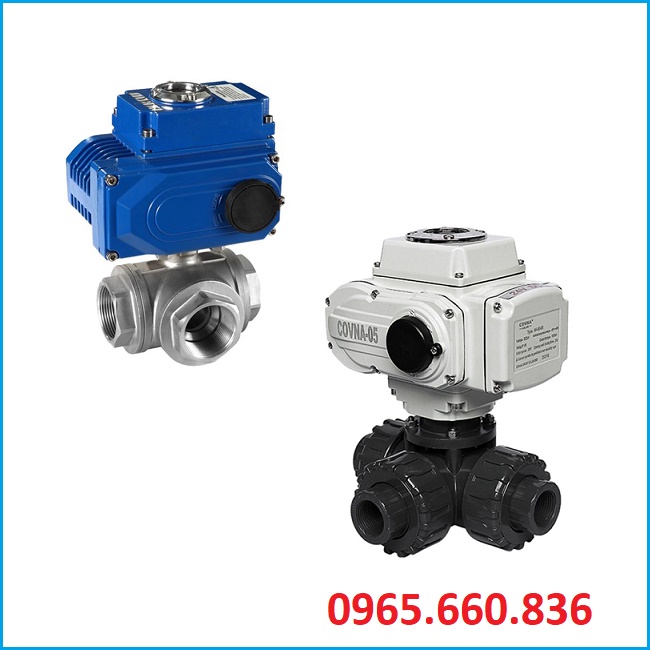

I. Giới thiệu van bi điện ba ngã

Van bi điện ba ngã là một dòng van có có phần thân được chia làm 3 cửa để chia dòng chảy đi nhiều hướng khác nhau. Chất liệu thân van thường được làm từ inox, gang, nhựa phù hợp cho nhiều hệ thống khác nhau như nước sạch, nước thải, dung dịch, hoá chất ăn mòn.Van bi điện ba ngã hoạt động bằng nguồn điện áp 24v, 220v, 380v với hai kiểu hoạt động on/of f và tuyến tính.

Van bi điện ba ngã được sản xuất từ Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Thổ Nhĩ kỳ,… đa dạng các kích cỡ DN15 – DN500. Sản phẩm đang được chúng tôi cung cấp trên thị trường với đa dạng các kiểu dáng, kích cỡ khác nhau, giá thành ưu đãi nhất thị trường.

Các tên gọi khác của van bi điện ba ngã

• Van bi điều khiển điện ba ngã
• Van bi ba ngã điều khiển điện

II. Thông số kỹ thuật van bi điện ba ngã

• Kích cỡ van: DN15 – DN200
• Chất liệu chế tạo: inox, gang, nhựa
• Chất liệu vỏ đầu điện: hợp kim nhôm
• Sơn phủ: Epoxy
• Kiểu kết nối: ren, mặt bích
• Tiêu chuẩn kết nối: JIS 10k, BS, ANSI
• Áp lực làm việc: PN16, PN25, PN40
• Nhiệt độ sử dụng: -10 độ C – 180 độ C
• Điện áp: 24V, 220V, 380V
• Môi trường sử dụng: nước sạch, nước thải, dung dịch, hoá chất ăn mòn.
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản
• Chế độ bảo hành: 12 tháng
• Giấy tờ CO~CQ đầy đủ

III. Cấu tạo nguyên lý hoạt động van bi điện ba ngã

3.1. Cấu tạo van bi điện ba ngã

Van bi điện ba ngã có hai bộ phận chính bao gồm van bi và bộ điều khiển điện

Phần van bi

Thân van: được thiết kế theo hai dạng chữ T và chữ L chất liệu chế tạo inox, thép, gang.

Trục van: là bộ phận kết nối vào đầu điện và quả bi có chức năng tiếp nhận lực từ xuống quả bi chuyển động.

Quả bi: được làm từ các chất liệu inox, gang, nhựa nó có dạng hình tròn lắp bên trong thân van bi kết nối với trục van.

Gioăng làm kín: được làm từ chất liệu cao su EPDM, FTFE, Teflon.

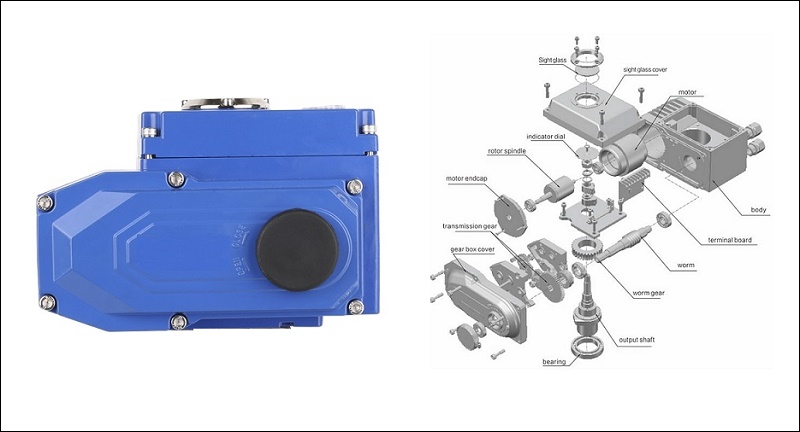

Phần bộ điều khiển điện

Bộ điều khiển điện được làm từ chất liệu hợp kim nhôm bề mặt bên ngoài được phủ một lớp sơn Epoxy chống rỉ. Bên trong đầu điện có các bộ phận như:

• Bộ hiển thị công tắc hành trình
• Bánh răng chuyển động
• Tụ điện
• Bảng mạch điện từ
• Trục chuyển động xuống van
• Thiết bị trợ lực
• Thiết bị giảm lực
• Và cuối cùng là bộ điều khiển tuyến tính đối với dạng tuyến tính mới có.

3.2. Nguyên lý hoạt động van bi điện ba ngã

Van bi điện 3 ngã vận hành theo nguyên lý khi có nguồn điện đi vào cung cấp tới bộ  điều khiển làm lúc này bánh răng chuyển động tác động lên trục van tạo ra hiện tượng đóng mở van.

• Với dạng on/off khi ở trạng tại đóng khi có nguồn điện cấp vào van mở ra hoàn toàn.
• Còn dạng van tuyến tính khi có nguồn điện cấp vào ta có thể vận hành van mở theo nhiều góc độ khác nhau.

IV. Ứng dụng van bi điện ba ngã

• Ứng dụng van bi điện ba ngã: sử dụng trong các hệ thống chuyền dẩn nước sạch trong các nhà máy, khu sản xuất.
• Ứng dụng van bi điện ba ngã: lắp đặt trong các khu công nghiệp, đường ống khí nén, khí hơi, dung dịch, hoá chất.
• Ứng dụng van bi điện ba ngã: sử dung trong nhà máy sản xuất thực phẩm, nhà máy sữa
• Ứng dụng van bi điện ba ngã: lắp đặt cho hệ thống thuỷ điện, nhiệt điện.
• Ứng dụng van bi điện ba ngã: sử dụng trong hệ thống tưới tiêu nông nghiệp.
• Ứng dụng van bi điện ba ngã: lắp đặt cho hệ thống chuyền dẩn hoá chất, khí hơi,…

V. Các dạng van bi điện ba ngã phổ biến hiện nay

5.1. Van bi điện ba ngã nhựa

• Kích cỡ: DN15 – DN200
• Kết nối: ren, rắc co, mặt bích
• Chất liệu: nhựa UPVC, CPVC, PVC
• Dạng hoạt động: on/off và tuyến tính
• Điện áp: 24v, 220v 380v
• Nhiệt độ sử dụng: max 80 độ C
• Áp lực làm việc: PN10, PN16
• Môi trường sử dụng: nước sạch, nước thải, dung dịch, hoá chất, axit, bazo
• Xuất xứ: Đài Loan, Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ, Châu Âu,…
• Bảo hành: 12 tháng

5.2. Van bi điện ba ngã inox

• Kích thước: DN15 – DN300
• Kết nối: ren, mặt bích
• Chất liệu: inox304, inox316
• Kiểu vận hành: on/off và tuyến tính
• Điện áp: 24v, 220v 380v
• Nhiệt độ sử dụng: max 180 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước sạch, nước thải, khí, hơi, xăng dầu,…
• Xuất xứ: Đài Loan, Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ, Châu Âu,…
• Bảo hành: 12 tháng

VI. Tư vấn, báo giá van bi điện ba ngã

Đến với Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi đang là đơn vị đi đầu trong ngành van công nghiệp, chuyên cung cấp các dòng  van bi điện ba ngã với mức giá thành tuỳ thuộc vào xuất xứ, kích cỡ sản phẩm. khách hàng đang có nhu cầu sử dụng sản phẩm hãy liên hệ ngay tới chúng tôi để được tư vấn trực tiếp, và nhận được báo giá bên đơn vị chúng tôi.

Hotline: 0965.660.836

Xcn thêm: van bi điện tuyến tính
