Cấu tạo và cơ chế hoạt động của đồng hồ đo xăng dầu Tuabin chuẩn ĐLVN

Chỉ cần một dòng xoáy thủy lực hay bọt khí lọt qua buồng đo, sai số vượt ngưỡng mpe ±0,5% có thể cuốn trôi hàng ngàn lít nhiên liệu, gây thiệt hại nghiêm trọng cho doanh nghiệp cấp phát.

Cấu tạo và cơ chế hoạt động của đồng hồ đo xăng dầu Tuabin là hệ thống đếm thể tích tự động dựa trên động năng chất lỏng: nhiên liệu đi qua làm quay cánh quạt tuabin đồng trục với vận tốc tỷ lệ thuận lưu lượng, từ đó cảm biến từ trường phát xung điện xuyên vách để bộ vi xử lý hiển thị chính xác số lít.

Bài viết này cung cấp cho kỹ sư vận hành góc nhìn chuyên sâu về 7 cụm bộ phận cơ điện, cơ chế chuyển đổi 4 giai đoạn cùng quy trình lắp đặt 6 bước chuẩn kỹ thuật ĐLVN và TCVN 10955-2:2015 - giải pháp triệt tiêu rủi ro nhảy số ảo và duy trì độ chính xác dưới 0,5%.

I. Cấu tạo chi tiết đồng hồ đo xăng dầu tuabin

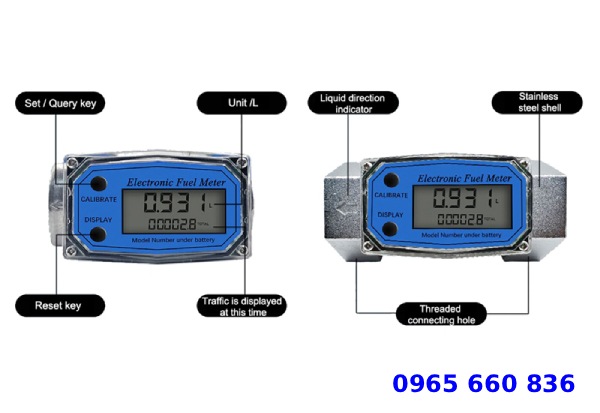

Cấu tạo của đồng hồ đo xăng dầu Tuabin

1.1 Cấu tạo 7 cụm bộ phận cơ điện chính xác

Một chiếc đồng hồ đo xăng dầu tuabin kỹ thuật số tiêu chuẩn công nghiệp được cấu thành từ 7 cụm bộ phận cơ điện chính xác:

1. Thân vỏ buồng đo chịu áp: Được đúc từ hợp kim nhôm áp lực cao hoặc thép không gỉ dày dặn phủ sơn tĩnh điện chống ăn mòn hóa chất. Hai đầu thân vỏ tiện ren trong tiêu chuẩn (1 inch, 1.5 inch, 2 inch) hoặc mặt bích, lòng ống gia công mài nhẵn để dòng chảy lưu thông trơn tru.
2. Cụm cánh quạt tuabin phát động: Trái tim chuyển động của đồng hồ, gồm một bánh xe nhiều cánh nghiêng đều bằng polymer tổng hợp hoặc thép không gỉ, đúc ngậm hạt nam châm vĩnh cửu trơ hóa chất.
3. Trục đỡ và cụm bạc lót chống mài mòn: Trục định tâm chế tạo từ hợp kim cacbua vonfram siêu cứng kết hợp bi hoặc bạc lót gốm sứ cao cấp nhằm triệt tiêu tối đa lực ma sát quay.
4. Cụm cánh định hướng dòng chảy: Bố trí cố định hai đầu trước và sau của cánh quạt nhằm triệt tiêu các xoáy cuộn thủy lực, nắn dòng chảy thành các đường thẳng song song.
5. Cảm biến xung từ trường xuyên vách: Đặt trong hốc kín cách ly hoàn toàn ở vách ngoài buồng đo, ghi nhận tín hiệu biến thiên từ trường mỗi khi nam châm quét qua mà không cần tiếp xúc vật lý.
6. Bo mạch vi xử lý & Màn hình LCD: Bọc keo chống ẩm đặt trong hộp kín, hiển thị đồng thời số lít mẻ bơm, số lít tổng dồn và lưu lượng tức thời tính theo lít/phút.
7. Khay pin nguồn & Gioăng phớt làm kín: Nguồn nuôi bằng cặp pin tiểu hoặc pin Lithium chuyên dụng có tuổi thọ từ 2 đến 3 năm, kết hợp gioăng cao su flo kháng dầu bảo vệ khoang điện tử.

2.2 Khung tiêu chuẩn kỹ thuật

Để đảm bảo tính pháp lý thương mại và duy trì độ chính xác đo lường, đồng hồ đo xăng dầu tuabin phải đáp ứng hệ thống tiêu chuẩn kỹ thuật nghiêm ngặt:

• TCVN 10955-2:2015 (tương đương API Chapter 5.3): Quy định chi tiết các yêu cầu về lắp đặt, đặc tính tính năng và quy trình nắn dòng đối với đồng hồ tuabin đo hydrocacbon lỏng.
• ĐLVN 238:2011: Quy trình kiểm định đồng hồ đo thể tích chất lỏng (trừ nước) đối với đồng hồ xăng dầu cấp chính xác 0,3 là ±0,3%, cấp 0,5 là ±0,5%, và cấp 1 là ±1%.
• ĐLVN 307:2016: Quy định quy trình kiểm định đối với hệ thống đo xăng dầu: Bắt buộc thực hiện quy trình kiểm định ban đầu, định kỳ 12 tháng/lần bằng bình chuẩn dung tích hoặc đồng hồ chuẩn. Kiểm soát độ chênh lệch nhiệt độ nghiêm ngặt |Tđh – Tch| ≤ 0,15°C đối với cấp chính xác 0,3 và ≤ 0,2°C đối với cấp 0,5.

II. Cơ chế hoạt động của đồng hồ đo xăng dầu tuabin và 6 bước lắp đặt chuẩn kỹ thuật

2.1 Cơ chế hoạt động 4 giai đoạn liên hoàn

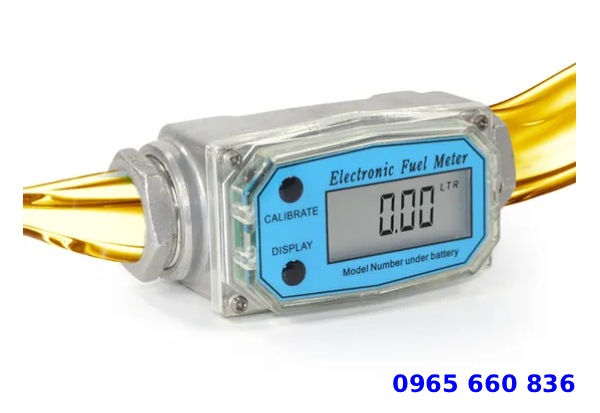

Cơ chế hoạt động của đồng hồ đo xăng dầu Tuabin

• Giai đoạn 1 (Nắn thẳng dòng chảy): Dòng nhiên liệu áp lực đi vào cổng nạp đi qua cụm cánh định hướng phía trước để triệt tiêu các dòng xoáy thủy lực, biến thành dòng chảy tầng song song.
• Giai đoạn 2 (Tác động động năng): Dòng chất lỏng va đập vào mặt nghiêng các cánh quạt, làm tuabin quay quanh trục định tâm với vận tốc góc tỷ lệ thuận tuyến tính với vận tốc dòng chảy trung bình.
• Giai đoạn 3 (Phát xung từ trường): Các hạt nam châm gắn trên đỉnh cánh lần lượt quét qua cảm biến từ trường ngoài vách buồng đo, kích thích sinh ra chuỗi xung điện áp dạng sóng.
• Giai đoạn 4 (Tính toán & Hiển thị): Bo mạch vi xử lý đếm số xung thu nhận, nhân với hệ số hiệu chuẩn K-factor để tính toán thể tích thực tế và xuất dữ liệu lên màn hình LCD.

2.2 Quy trình thực thi lắp đặt 6 bước chuẩn kỹ thuật

• Bước 1 (Khảo sát & Chọn đường kính): Khảo sát kích thước đường ống và chọn đường kính danh định (DN) phù hợp với dải lưu lượng làm việc Qmax,Qmin.
• Bước 2 (Lắp cụm lọc cặn): Bắt buộc tích hợp cốc lọc cặn có mắt lưới từ 30 đến 60 micron ngay trước cửa vào đồng hồ để chặn rỉ sắt và xỉ hàn.
• Bước 3 (Đảm bảo đoạn ống nắn dòng): Duy trì đoạn ống thẳng không có van hay cút co với chiều dài tối thiểu bằng 5D phía trước cửa vào và 3D phía sau cửa ra.
• Bước 4 (Căn chỉnh đồng trục): Lắp đặt đồng hồ đồng trục với đường ống, gia cố chắc chắn và căn chỉnh đúng chiều mũi tên chỉ hướng dòng chảy đúc nổi trên thân kim loại.
• Bước 5 (Tách khí & Cân bằng hệ thống): Cho hệ thống vận hành xả khí ở lưu lượng (0,81,0)Qmax trong thời gian từ 15 đến 30 phút để tách hết bọt khí và cân bằng nhiệt độ.
• Bước 6 (Kiểm định ban đầu): Tiến hành kiểm định đo lường theo quy trình ĐLVN 22:2014 bằng bình chuẩn tiêu chuẩn trước khi đưa vào vận hành thương mại.

III. Yếu tố ảnh hưởng và 5 sai lầm thường gặp khi vận hành

Yếu tố ảnh hưởng và 5 sai lầm thường gặp khi vận hành

1. Đo chất lỏng có độ nhớt cao (> 20 cSt): Sử dụng đồng hồ tuabin để đo dầu nhớt đậm đặc hay dầu hộp số làm gia tăng ma sát cản trở tuabin quay, dẫn đến sai số âm nghiêm trọng.
2. Hiện tượng "nhảy số ảo" do bọt khí: Bọt khí hoặc túi khí lọt vào buồng đo làm cánh quạt tuabin siêu nhẹ quay với tốc độ cực nhanh, làm số lít tích lũy tăng vọt so với thực tế.
3. Bỏ qua đoạn ống thẳng nắn dòng 5D/3D: Dòng xoáy cuộn sinh ra từ cút nối hay van khóa làm biến dạng biên dạng vận tốc, tác động không đều lên các cánh quạt.
4. Không lắp đặt bộ lọc cặn 30 – 60 micron: Mạt rỉ sắt hoặc tạp chất chui vào buồng đo gây kẹt cánh quạt hoặc làm mòn vỡ lớp bạc lót gốm sứ.
5. Lắp ngược chiều & Lóa màn hình LCD ngoài trời: Lắp ngược chiều mũi tên làm tuabin quay lùi không ghi nhận số liệu; để ánh nắng mặt trời chiếu trực tiếp làm đen lóa màn hình LCD hoặc giòn nứt phím silicon.

Nắm vững cấu tạo và cơ chế hoạt động của đồng hồ đo xăng dầu Tuabin giúp doanh nghiệp tối ưu hóa quy trình kiểm soát lưu lượng và triệt tiêu thất thoát nhiên liệu. Việc tuân thủ nghiêm ngặt đoạn ống thẳng kỹ thuật 5D/3D, trang bị bộ lọc cặn mịn và duy trì chu kỳ kiểm định định kỳ 12 tháng/lần theo ĐLVN 22:2014 sẽ bảo vệ trục đỡ gốm sứ vận hành bền bỉ và giữ sai số luôn ổn định dưới 0,5%.
