Butterfly Valve là gì?

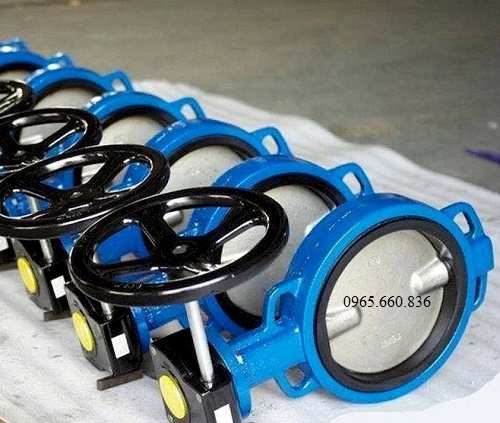

I. Butterfly Valve là gì?

Butterfly Valve là tên tiếng anh của van bướm, đây là một sản phẩm van công nghiệp chuyên lắp đặt cho các hệ thống nước sạch, nước thải, dung dịch, hoá chất,…Với chức năng đóng, mở cho dòng lưu chất đi qua và ngăn lại.

Van bướm có cấu tạo khá đơn giản gồm các bộ phận chính như thân van, đĩa van, trục van, gioăng làm kín, bộ chuyển động các bộp phận được làm từ các loại chất liệu inox, thép, gang, nhựa,…Nguyên lý hoạt động khi van quay bộ chuyển động sang một góc làm cho đĩa van quay theo van mở ra.

II. Thông số kỹ thuật Butterfly Valve

• Kích thước: DN40 – DN1000
• Chất liệu chế tạo: inox, thép, gang, nhựa
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Nhiệt độ sử dụng: -5 độ C – 250 độ C
• Kết nối: mặt bích, kẹp wafer, lug
• Dạng điều khiển: tay gạt, tay quay, điều khiển điện, điều khiển khí nén
• Sử dụng: nước, khí, hơi, xăng, dầu, hoá chất
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

III. Phân loại Butterfly Valve

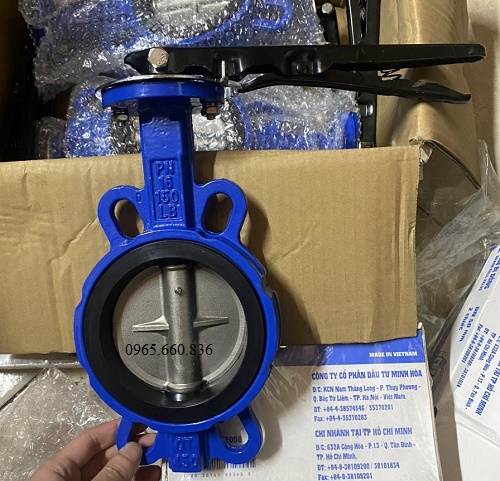

3.1. Van bướm tay gạt

Van bướm tay gạt là dạng van bướm cơ sử dụng tay gạt để vận hành đóng, mở đối với dòng van này thường có kích cỡ nhỏ, không to như các dòng van bướm tay quay và chuyên được lắp đặt cho các hệ thống vừa như nước sạch ở các khu trung cư, khu dân sinh.

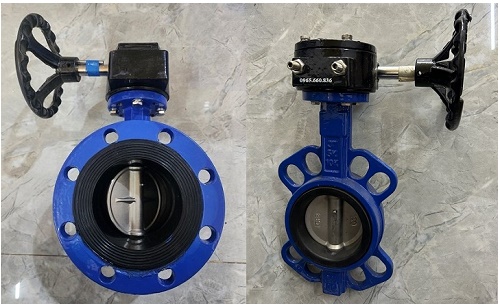

3.2. Van bướm tay quay

Van bướm tay quay là dòng van được làm từ chất liệu inox, thép, gang, nhựa,…Dòng sản phẩm này dễ dàng vận hành đóng, mở ở các dạng van có kích cỡ lớn, tuy nhiên thời gian đóng, mở khá chậm. Ưu điểm có thiết kế vô lăng trợ lực giúp cho quá trình đóng, mở một cách nhẹ nhàng, không cần nhiều nhân công.

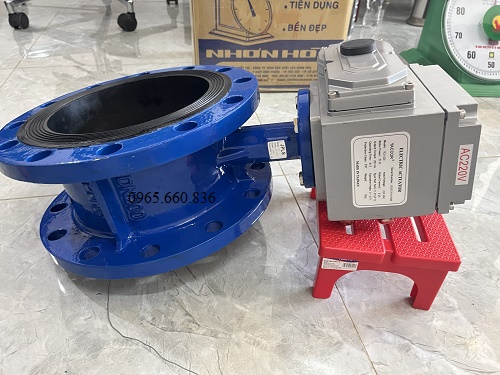

3.3. Van bướm điều khiển điện

Van bướm điều khiển điện là dòng van bướm sử dụng motor điện 24V, 220V, 380V để đóng, mở điều tiết lưu lượng dòng chảy. Van bướm điều khiển điện có hai dạng on/off đóng mở theo một góc nhất định và dòng tuyến tính, đóng mở được ở nhiều góc độ khác nhau.

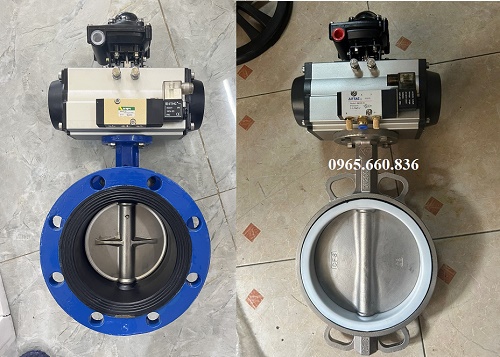

3.4. Van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van cho thời gian đóng, mở nhanh nhất 1 lần mở hoặc đóng van chỉ mất 1 giây. Van sử dụng áp lực khí nén từ 3bar – 8bar để vận hành tuy nhiên khi không có khí nén cấp vào van không thể hoạt động do đó cần cân nhắc trước khi lựa chọn lắp đặt các sản phẩm vào hệ thống của mình.

IV. Ưu điểm nhược điểm Butterfly Valve

4.1. Ưu điểm Butterfly Valve

• Ưu điểm Butterfly Valve: có lối thiết kế nhỏ gọn, tiện lợi dễ dàng lắp đặt vào hệ thống
• Ưu điểm Butterfly Valve: khả năng đóng mở nhanh, tiết kiệm được thời gian khi vận hành
• Ưu điểm Butterfly Valve: chi phí thấp, chế độ bảo dưỡng lâu dài
• Ưu điểm Butterfly Valve: độ bền cao, chịu được hoá chất ăn mòn đối với các dòng van nhựa

4.2. Nhược điểm Butterfly Valve

• Đối với dòng van bướm cho khả năng điều tiết lưu lượng dòng chảy khá kém
• Khi vận hành trong đường ống có vật thể cứng, van dễ bị kẹt
•  Lưu chất khi đi qua sẽ bị giảm áp lực.

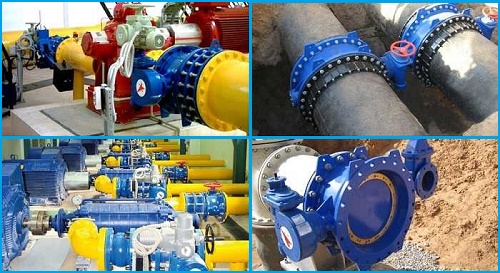

V. Ứng dụng Butterfly Valve

Tìm hiểu những ứng dụng nổi bật của van bướm:

• Ứng dụng van bướm: sử dụng trong hệ thống cấp thoát nước sinh hoạt
• Ứng dụng van bướm: sử dụng trong hệ thống thuỷ điện, nhiệt điện
• Ứng dụng van bướm: sử dụng trong hệ thống lò hơi, nồi hơi
• Ứng dụng van bướm: sử dụng trong hệ thống sản xuất đồ uống, nước ngọt
• Ứng dụng van bướm: sử dụng trong hệ thống PCCC

VI. Báo giá Butterfly Valve

Ngày nay đơn vị chúng tôi chuyên cung cấp các dòng van bướm Butterfly valve, được nhập khẩu từ nhiều nước Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, Italia, Trung Quốc và nhiều nước khác. Đơn vị chúng tôi xin cam kết tất cả các sản phẩm do đơn vị chúng tôi cung cấp hàng chính hãng 100%, chế độ bảo hành 12 tháng, đổi trả 1.1 khi có lỗi do nhà sản xuất.

Để nhận được bảng giá sản phẩm hãy liên hệ ngay tới hotline: 0965.660.836 để được hỗ trợ tư vấn và báo giá trực tiếp.
