Van một chiều đối trọng

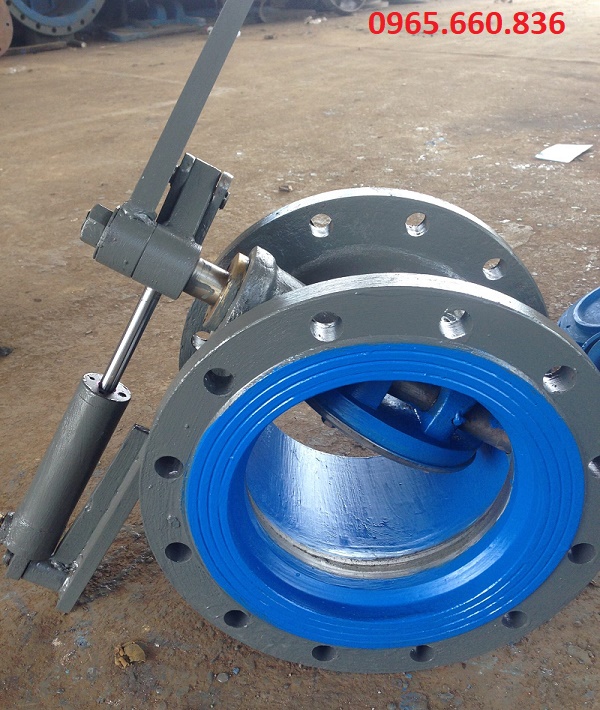

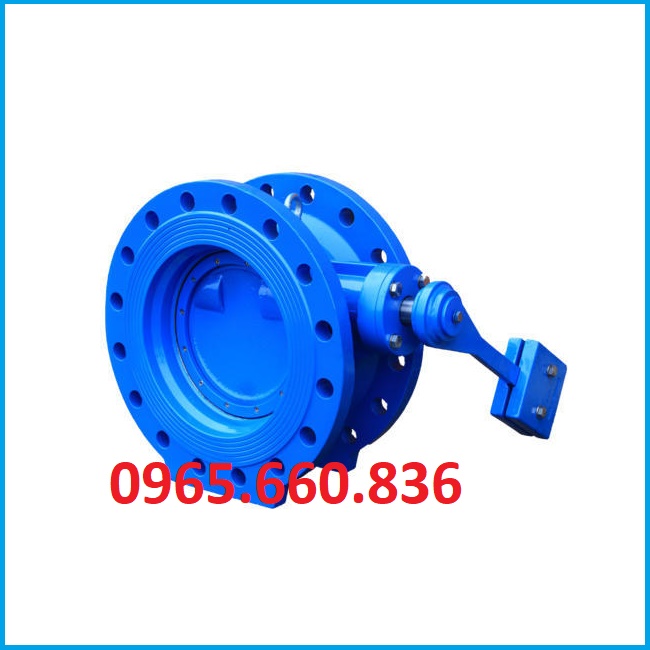

1. Giới thiệu van một chiều đối trọng

1.1. Van một chiều đối trọng là gì?

Van một chiều đối trọng được gọi với cái tên tiếng anh One-Way counterbalanke valve đây là dòng van cho dòng chảy đi qua một hướng nhất định, ngăn chặn dòng chảy ngược không cho trả lại dòng lưu chất đã đi qua. Van hầu hết thường sử dụng cho các hệ thống thủy lực, hệ thống máy bơm nước, hệ thống thông gió,…Với thiết kế theo kiểu lắp mặt bích dãi kích cỡ DN250 – DN2000 chuyên lắp đặt cho các hệ thống lớn.

Van một chiều đối trọng là thiết bị thủy lực được cấu tạo từ chất liệu inox, thép, gang,…Cho khả năng hoạt động ổn định trong các môi trường nhiệt độ cao, áp xuất lớn và một số các đường ống có độ ăn mòn cao dung dịch, hóa chất.

Hiện nay chúng tôi đang nhập khẩu dòng van một chiều đối trọng từ Nhật Bản, Đài Loan, Hàn Quốc, Trung Quốc, Malaysia, Thổ Nhĩ Kỳ, Đức về thị trường Việt Nam để cung cấp và phân phối đi khắp các tỉnh thành trên toàn quốc với một mức giả cực kì ưu đãi, chết độ bảo hành lâu dài.

1.2. Thông số kỹ thuật van một chiều đối trọng

• Kích thước van: 250A – 200A
• Vật liệu chế tạo: inox 304, inox 316, gang, thép,…
• Thân van: GG50
• Đĩa van: GGG50
• Trục van: SS420
• Đòn bẩy: GGG50
• Đối trọng: GG25
• Vòng khóa van: inox
• Vòng đệm van: cao su EPDM
• Nhiệt độ làm việc: - 10 độ C – 180 độ C
• Áp suất làm việc: PN16, 16bar
• Môi trường sử dụng: nước đa dụng, nước sạch, nước thải, dung dịch,…
• Xuất xứ: Trung Quốc, Malaysia, Thổ Nhĩ Kỳ, Hàn Quốc, Đài Loan
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

1.3. Ứng dụng van một chiều đối trọng

Hầu hết van một chiều đối trọn lắp cho các hệ thống có kích thước lớn những nơi áp lực lớn, nhiệt độ cao cần sử dụng để van chính vì thế chúng được ứng dụng trong các hệ thống như:

• Ứng dụng: lắp đặt trong các hệ thống thủy lực.
• Ứng dụng: lắp đặt cho các hệ thống trạm bơm, đập thủy điện.
• Ứng dụng: lắp đặt trong hệ thống phòng cháy chửa cháy trong các khu trung cư.
• Ứng dụng: lắp đặt cho hệ thống sử lý chất thải của nhà máy, xí nghiệp
• Ứng dụng: lắp đặt cho các hệ thống hồ chứa nước, đập nước,…

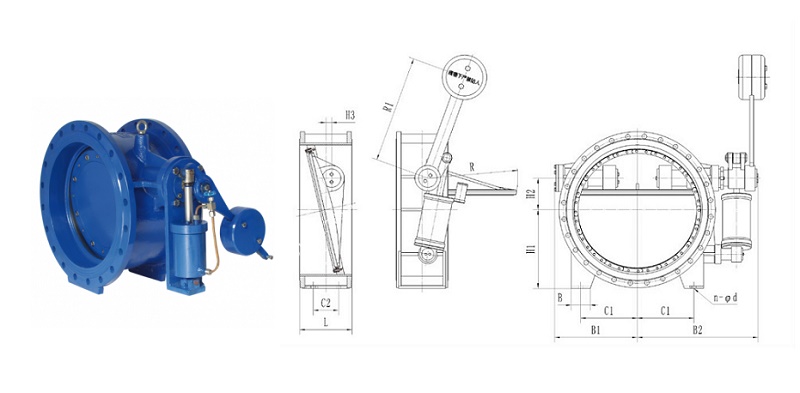

2. Cấu tạo van một chiều đối trọng

Van một chiều đối trọng gồm các bộ phận như:

• Thân van: được làm từ chất liệu inox, thép gang,…Đây là bộ phận chính của van có trọng lượng nặng nhất, gắn kết với đường ống cho dòng lưu chất đi qua.
• Đĩa, trục van: hai bộ phận này kết nối với nhau, chức năng chính vận hành đóng, mở van cho dòng lưu chất đi qua và ngăn lại. Chất liệu cấu tạo từ inox, thép không rỉ.
• Đòn bẩy: là bộ phận trợ lực cho bộ phận đối trọng. Đòn bẩy điều khiển hoạt động đóng, mở của van thường được cấu tạo từ chất liệu inox, thép, gang.
• Đối trọng: đây là bộ phận nằm trên đòn bẩy chức năng chính làm cân bằng cho hệ thống mổi khi hoạt động và được làm từ chất liệu thép hoặc gang.
• Bộ phận ổ đỡ: đây là chi tiết dạng ốc được cố định đai ốc, có tác dụng chính cố định lại giữ cho đòn bẩy không bị xê dịch.
• Vòng đệm làm kín: đây là bộ phận làm kín không cho các lưu chất rò rỉ ra bên ngoài. Chất liệu chính cao su Teflon, EPDM, FTFE chịu được nhiệt độ cao rất tốt.

3. Nguyên lý hoạt động van một chiều đối trọng

Van một chiều đối trọng hoạt động theo nguyên lý như sau:

Nhìn chung van khác với các dòng van khác được thiết kế thêm đòn bẩy đối trọng cho khả năng vận hành dễ dàng hơn các dòng van một chiều khác. Khi ta cấp dòng lưu chất vào có lực tác động vào đĩa van cùng với lực hỗ trợ của đòn bẩy nâng đĩa van đi lên van mở, và khi không còn dòng lưu chất cấp vào không còn lực từ dòng chảy van đóng lại.

4. Các dạng van một chiều đối trọng phỏ biến trên thị trường hiện nay

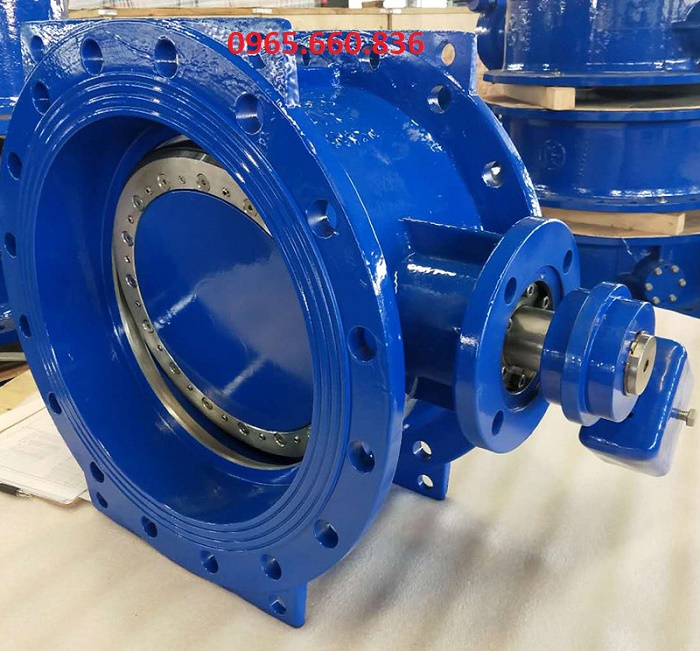

4.1. Van một chiều đối trọng gang

• Kích thước: DN250 – DN2000
• Vật liệu cấu tạo: gang cầu, gang dẻo
• Kết nối: mặt bích
• Nhiệt độ: -10 độ - 180 độ C
• Áp lực: PN16, PN25, PN40
• Sử dụng: nước đa dụng, nước sạch, nước thải, dung dịch,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Malaysia, Châu Âu,…
• Bảo hành: 12 tháng

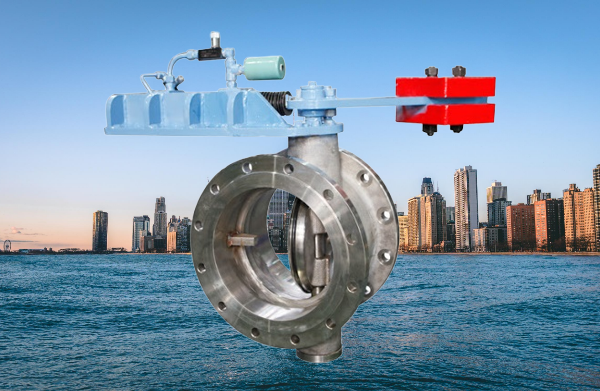

4.2. Van một chiều đối trọng inox

• Kích thước van: DN250 – DN2000
• Chất liệu cấu tạo: inox 304, inox 316
• Kết nối: mặt bích
• Nhiệt độ: -10 độ - 200 độ C
• Áp lực: PN16 - PN40
• Sử dụng: nước đa dụng, nước sạch, nước thải, dung dịch,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Malaysia, Châu Âu,…
• Bảo hành: 12 tháng

4.3. Van một chiều đối trọng thép

• Side: DN250 – DN2000
• Vật liệu cấu tạo: thép kí hiệu WCB
• Kết nối: mặt bích
• Nhiệt độ làm việc: -10 độ - 450 độ C
• Áp lực làm việc: max 40bar
• Sử dụng: nước đa dụng, nước sạch, nước thải, dung dịch, hóa chất,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Malaysia, Châu Âu,…
• Bảo hành: 12 tháng

5. Ưu điểm van một chiều đối trọng

Van một chiều đối trọng có rất nhiều ưu điểm nổi trội như:

- Ngăn chặn dòng chảy ngược, bảo vệ hệ thống.

- Hạn chế các hiện tượng búa nước khi hoạt động.

- Với kiểu lắp mặt bích cực kì chắc chắn cho các hệ thống lớn.

- Đa dạng chất liệu làm việc tốt hệ thống nhiệt độ cao, áp lực lớn.

- Van vận hành nhờ vào lực của dòng chảy, không tốn nhân công.

- Chế độ bảo hành lâu dài.

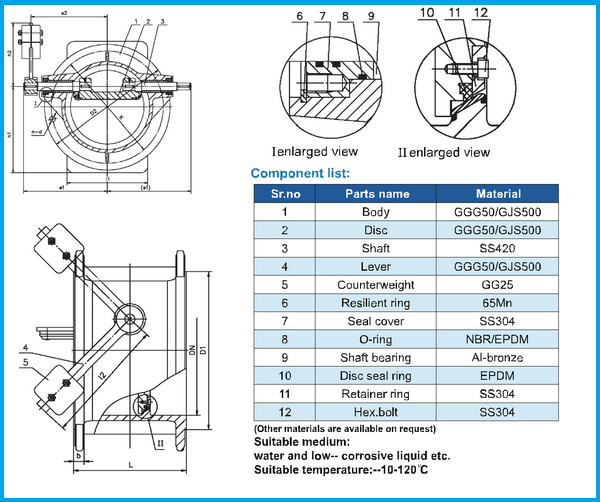

6. Catalogue van một chiều đối trọng

7. báo giá van một chiều đối trọng

Van một chiều đối trọng có mức giá dựa theo kích cỡ, chất liệu của van và thường có giá thành cao hơn các dòng van khác do kích cỡ lớn của nó. Liên hệ ngay tới chúng tôi để nhận được hình ảnh, Catalogue, bảng giá sản phẩm và được hỗ trợ tư vấn cách lắp đặt.
