Van một chiều

Hiện nay có rất nhiều câu hỏi về van một chiều được gửi đến chúng tôi như: van một chiều là gì? Cấu tạo của van như thế nào? Nguyên lý hoạt động ra làm sao? Van được cấu tạo từ những loại chất liệu nào? Việc biết rỏ chi tiết về van là điều cực kì quan trọng khi lựa chọn vào sản phẩm vào hệ thống của mình chính vì thế chúng tôi đã tổng hợp hết tất cả các yếu tố, chi tiết về van trong bài viết này. Mời các bạn tìm hiểu về van ở mục dưới đây.

1. Van một chiều là gì?

Van một chiều hay còn được gọi với tên tiếng anh Backflow valve. Đây là một thiết bị gắn vào hệ thống cho phép dòng lưu chất đi qua đĩa van và không cho dòng lưu chất chảy ngược lại đầu vào của van. Thiết bị này được chế tạo khá thông minh chúng được sử dụng tự động từ lực tác động của dòng chảy, bảo vệ các thiết bị liên quan đến đường ống dẩn của đường ống.

Về kích cỡ van từ DN15 – DN400 lắp đặt cho mọi thiết bị hệ thống đường ống lớn nhỏ khác nhau bằng hai dạng lắp ren, mặt bích. Chất liệu cấu tạo inox, thép, gang, đồng, nhựa mỗi loại vật liệu sẽ chịu được một mức nhiệt độ, áp lực tối thiểu của chúng do vậy được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau.

Van một chiều được ứng dụng rộng rãi trong rất nhiều các hệ thống khác nhau như: trong hệ thống cấp thoát nước trong các khu trung cư, nhà cao tầng, khu đô thị, nhà thi đấu, PCCC tại các nhà máy, xý nghiệp, khu công nghiệp, hệ thống bình chứa dung chất, trạm nguồn thủy lực, đường ống dẩn, các dây chuyền máy bơm.

2. Thông số kỹ thuật van 1 chiều

• Kích thước van: 15A – 400A
• Nguyên liệu van: inox, thép, gang, nhựa, đồng.
• Dạng kết nối: ren, mặt bích
• Tiêu chuẩn két nối: JIS 10K, JIS 20K, BS, UPVC, PVC
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: - 10 độ C – 180 độ C
• Sử dụng: nước, dầu, gas, hóa chất, dung dịch, khí nén,…
• Xuất xứ: Trung Quốc, Đài Loan, Nhật bản, Malaysia,…
• Bảo hành: 12 tháng
• Tình trạng hàng: luôn có sẵn

3. Cấu tạo các dạng van một chiều thông dụng

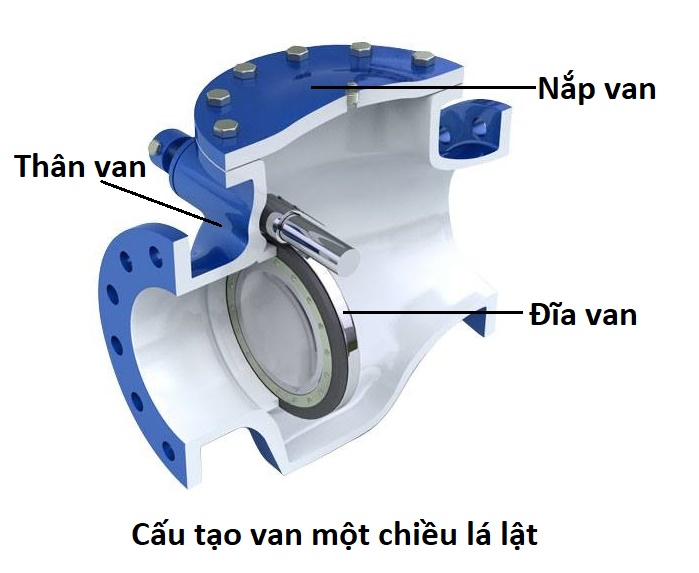

3.1. Cấu tạo van một chiều lá lật

• Thân van: bộ phận này được làm từ các chất liệu inox, thép, gang, đồng, nhựa được đúc nguyên khối tăng khả năng chịu lực tác động từ bên trong và tăng khả năng chống trọi từ các tác nhân gây hại làm rỉ sét, oxi hóa van.
• Nắp van: chất liệu được làm giống với thân van, nắp đậy thiết kết với dạng lắp ren và bulong để liên kết với thân van, đậy lại không cho các dòng lưu chất trào lên trên. Nắp van tháo rời cực kì dễ dàng thuận tiện cho việc sửa chửa khi bị hư hỏng một cách nhanh tróng.
• Trục van: được cấu tạo từ chất liệu thép không rỉ độ bền siêu cứng hỗ trợ cho đĩa van hoạt động ổn định, lâu dài.
• Đĩa van: chế tạo từ chất liệu gang hoặc nhựa cho khả năng chống ăn mòn, chống oxi hóa cực tốt. Bộ phận này được kết nối với trục van chúng sẽ tạo thành một góc 45 độ cho dòng lưu chất lưu thông qua một cách dễ dàng, đơn giản hơn.

3.2. Cấu tạo van một chiều cánh bướm

• Thân van: thiết kế với độ chắc chắn siêu bền từ các chất liệu inox, thép, gang, đồng siêu chắc chắn, giúp bao bọc các bộ phận con bên trong tránh các tác nhân gây hại từ bên ngoài.
• Lò xo: là bộ phận có lực đàn hồi siêu tốt với chất liệu thép không rỉ hạn chế các tình trạng bị ăn mòn khi sử dụng trong quá trình ngăn chặn dòng chảy ngược.
• Cánh bướm: có hình dáng giống như cánh con bướm chính vì thế người ta gọi van với tên gọi van một chiều cánh bướm, chúng được làm từ chất liệu inox, thép không rỉ hoạt động tốt trong nhiều các lĩnh vực khác nhau ví dụ cơ bản như nước sạch, nước thải.

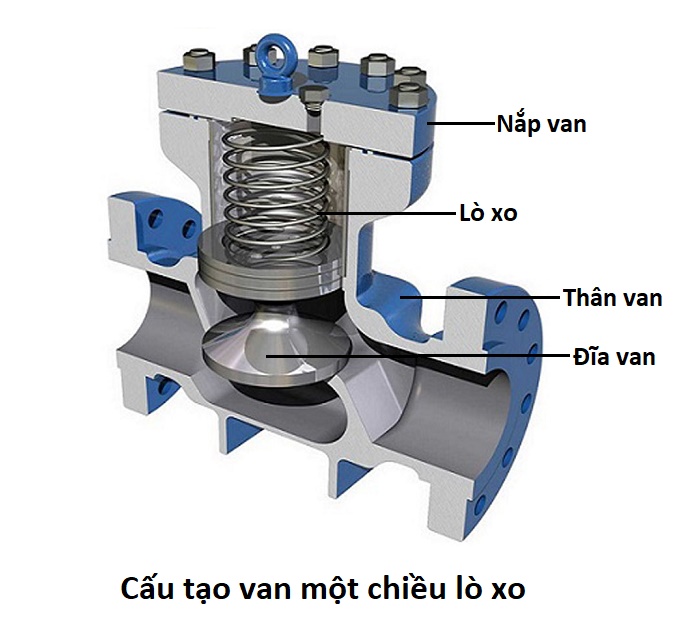

3.3. Cấu tạo van một chiều lò xo

• Thân van: là bộ phận liên kết với hệ thống cho các dòng lưu chất lưu thông qua van, với các chất liệu chế tạo như inox, thép, gang, đồng, nhựa.
• Trục van: chất liệu cấu tạo giống với thân van nó là một điểm tựa vững chắc để cho đĩa van di chuyển một cách cực kì dễ dàng và mượt mà hơn.
• Dĩa van: hầu hết các dạng đĩa van một chiều lò xo được làm từ chất liệu inox, nhựa bên ngoài bọc thêm một lớp gioăng tạo độ kín cao cho khả năng chống ăn mòn siêu tốt.
• Lò xo: của dạng van này chức năng chính ngăn chặn dòng chảy ngược chiều lại, lối thiết kế lực đàn hồi siêu tốt sẽ ép chặt đĩa van không cho chất rò rỉ sang bên.

4. Nguyên lý hoạt động của một số các dạng van một chiều

4.1. Nguyên lý hoạt động van một chiều lá lật

Đối vơi dạng van này hoạt động theo nguyên lý khi chưa hoạt động đĩa van sẽ được bịt chặt lại cố định vị trí của dòng chảy khi van ở trạng thái bình thường khi dòng chảy chưa hoạt động. Khi dòng chảy đi qua áp lực được tăng lên mức tối đa nó sẽ đẩy đĩa van đi ra khỏi vị trí đóng và nâng lên theo góc 45 độ khi đó dòng chảy lưu thông qua van.

Khi dòng chảy ngưng lại thì lúc đó áp lực không còn đĩa van sẽ tự động hạ xuống đóng chặt lỗ van lại tạo nên độ kín giúp ngăn chặn dòng lưu chất chảy ngược chiều qua van.

Xem video dưới đây để hiểu rỏ về nguyên lý hoạt động van một chiều lá lật:

4.2. Nguyên lý hoạt động van một chiều cánh bướm

Dòng chảy khi đưa vào van với một mức áp lực nhất định hai cánh van sẽ di chuyển song song với nhau tạo ra khe hở cho các dòng lưu chất đi qua. Nếu dòng lưu chất đột ngột bị ngừng lại lò xo sẽ đẩy đĩa van bịp kín lại ngăn chặn dòng chảy di chuyển về hướng ngược lại.

4.3. Nguyên lý hoạt động van một chiều lò xo

Dạng van này củng có nguyên lý hoạt động tương tự như các dòng van một chiều khác như khi van một chiều lò xo được cấp lực vào bên trong lọ xo bị ép lại khi đó đĩa van bị nén xuống tạo ra một khe hở van mở. Đồng thời khi dòng chất ngừng cấp vào lò xo giản ra ép đĩa van về vị trí ban đầu van đóng lại.

5. Những ưu điểm, nhược điểm van một chiều

5.1. Ưu điểm

Về tính năng đa dạng chất liệu, kiểu loại của chúng vậy nên nó có rất nhiều ưu điểm vượt trội trong quá trình vận hành và sử dụng như một số yếu tố được nhắc đến sau:

- Đa dạng về kích thước, chất liệu van, làm việc trong nhiều môi trường dòng lưu chất.

- Hoạt động mà không cần người vận hành, chúng dựa trên áp lực của dòng chảy tác động vào bên trong van hoạt động đóng, mở van.

- Dễ dàng tháo rời, thay thế, bảo trì, bảo dưỡng van một cách cực kì đơn giản.

- Van có rất ít các bộ phận cho nên giá thành thường rẻ hơn các dòng van khác.

- Ngăn chặn tình trạng búa nước cực kì đảm bảo.

- Sử dụng rộng dãi trong nhiều lĩnh vực đời sống công nghiệp, nhà máy, xý nghiệp.

5.2. Nhược điểm

- Khi hoạt động ở các dòng lưu chất thải khó sử lý sẽ bị kẹt van không hoạt động được và không đóng kín.

- Rất khó nhận biết van đang ở trạng thái đóng hay đang mở.

6. Phân loại các dạng van một chiều nhà chúng tôi cung cấp

6.1. Van một chiều lá lật

Van một chiều lá lật là một dòng van được thiết kế bên trong có một lá lật hoạt động với phương thức cho dòng chảy đi qua và không cho lưu thông ngược lại van. Lá van chế tạo với góc 45 độ cì thế cho khả năng đóng rất nhanh, giảm thiết tối đa va đập của dòng chảy, dòng van này được lắp vào hệ thống với hai đầu mặt bích vít chặt bằng bulong.

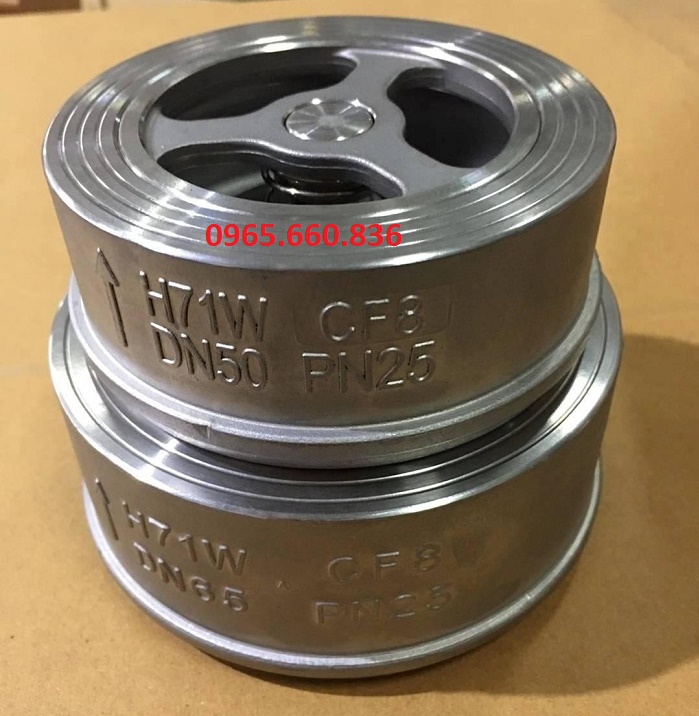

6.2. Van một chiều cối

Đây là một kiểu van có hình dạng giống như cối, bên trong đĩa van có thể trượt lên, trượt xuống theo cơ cấu của thân van qua đó chúng cho phép dòng lưu chất đi qua thân van và không cho chảy ngược lại.  Ví dụ như khi dòng lưu chất đi qua lực đẩy dòng chảy tác động vào đĩa van ép lò xo lại đẩy đĩa van trượt lên van mở và ngược lại khi ngắt dòng chảy sẽ ép đĩa van đi xuống khít với gioăng làm kín đồng thời ngăn chặn dòng chảy ngược lại. Với dạng van này chuyên sử dụng cho các dòng lưu chất nước, dầu,…

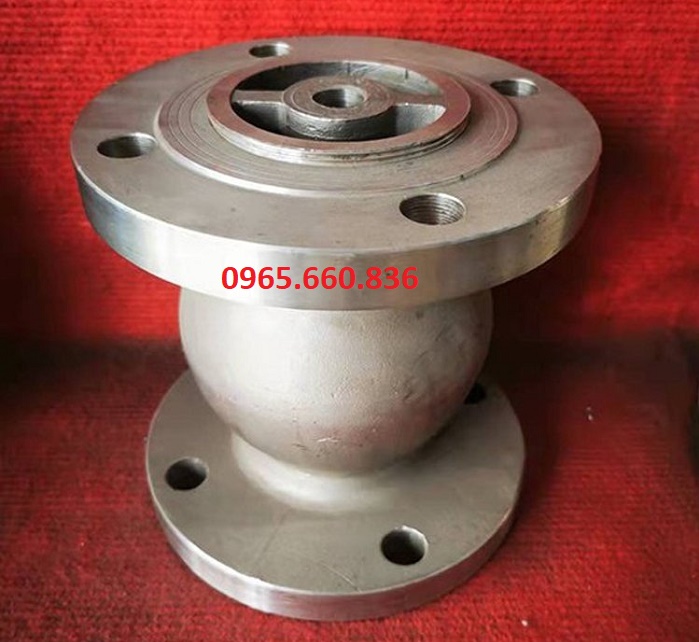

6.3. Van một chiều lò xo

Là một thiết bị sử dụng lắp vào hệ thống đường ống chống lại dòng chảy ngược qua van, chỉ cho dòng chảy đi qua một hướng duy nhất của van. Thiết kế với đĩa van và lò xo kết nối cố định bên trong thân van, van vận hành phụ thuộc dựa trên lực dòng chảy. với lối thiết kế đa dạng chất liệu lắp đặt cho nhiều hệ thống trong khu công nghiệp lớn, khí nóng, nước sạch,…

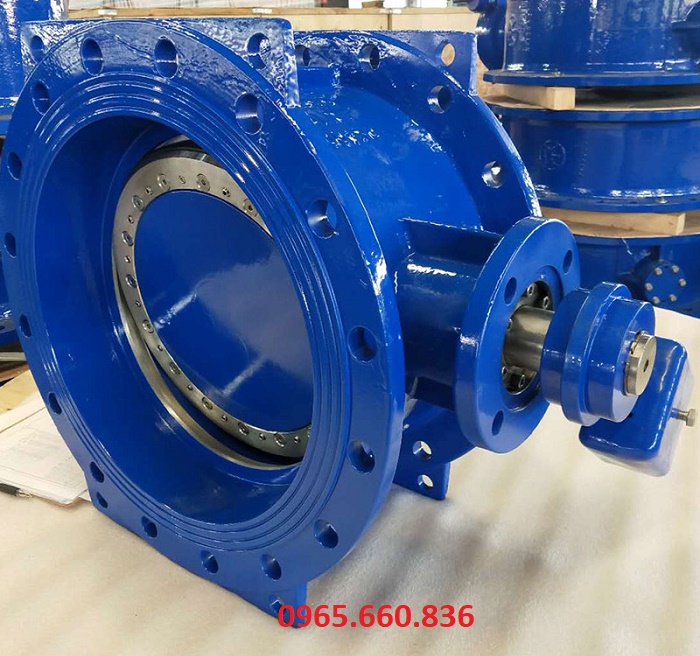

6.4. Van một chiều đối trọng

Van một chiều đối trọng đây là một dòng van được điều khiển bằng thủy lực để đóng, mở từ trọng lượng tác động lực vào. Với lối thiết kế của van chủ yếu để lắp vào các đầu ra của đường ống, các hệ thống kiểm tra thủy lự, lắp đặt sau hệ thống máy bơm, chức năng chính bảo vệ các hệ thống máy móc, tránh bị hư hỏng.

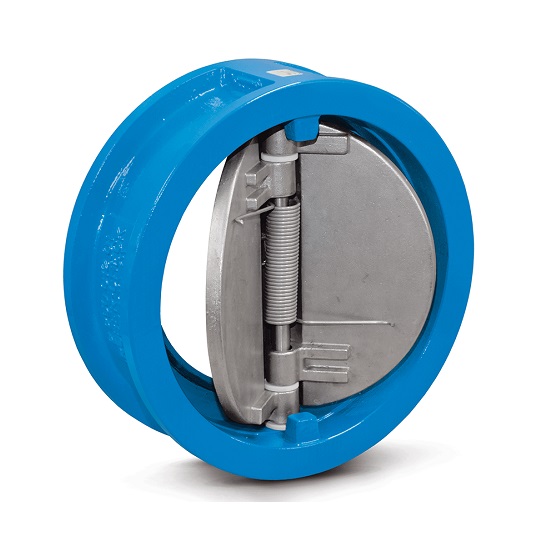

6.5. Van một chiều cánh bướm

Van bướm một chiều hay còn được gọi là van cánh bướm chúng được gọi với rất nhiều cái tên khác nhau. Chế tạo với hai cánh bướm làm giảm thiểu va chạm thủy lực của van nhìn chung tổng thể của van rất đơn giản khi cho dòng chảy đi vào hai cánh mở ra khi ngắt chúng nó đóng lại nhờ vào lực lò xo ép chúng lại.

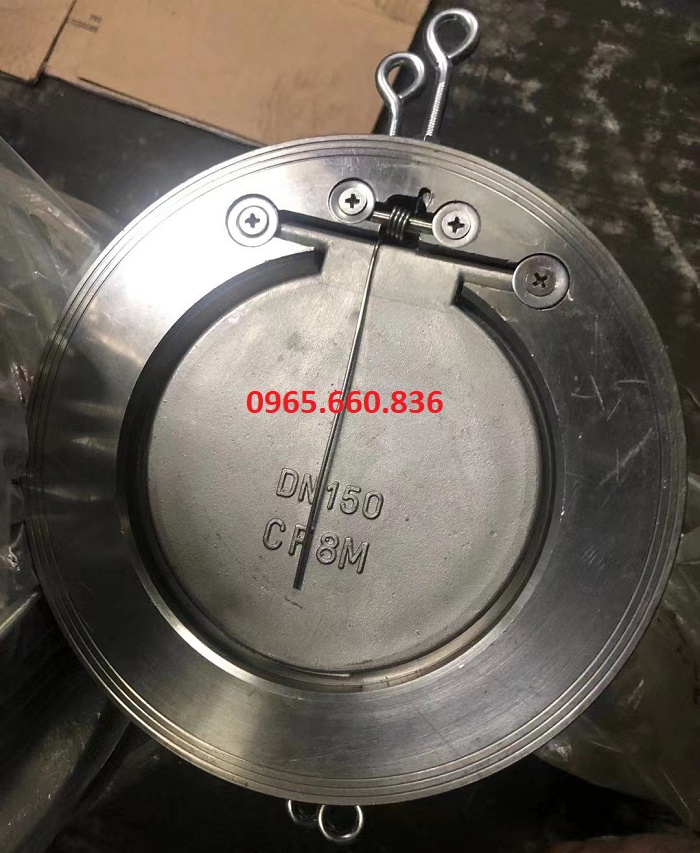

6.6. Van một chiều cửa lật

Đây là một dạng van được thiết kế đơn giản nhất trong tất cả các dạng van một chiều cửa lật nhưng tuy nhiên chúng lại mang lại hiệu quả rất cao khi sử dụng. Phần cánh van được kết nối trên đầu thân van cố định bằng bản lề hầu hết dạng van này đều được làm từ chất liệu inox, hoạt động cho các dòng chảy đi qua một chiều nhất định và là thiết bị không thể thiết trong các hệ thống máy bơn, bình chứa,…

6.7. Phân loại chất liệu van 1 chiều

• Van 1 chiều inox 201. Inox 304, inox 316
• Van một chiều gang
• Van một chiều đồng
• Van một chiều nhựa PVC
• Van một chiều UPVC
• Van một chiều thép

6.8. Phân loại hãng sản xuất van một chiều

• Van một chiều Hàn Quốc
• Van một chiều Nhật Bản
• Van một chiều Malaysia
• Van một chiều Đức
• Van một chiều Trung Quốc

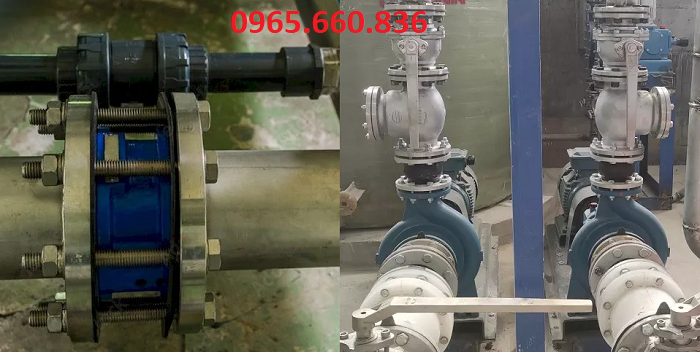

7. Ứng dụng van 1 chiều

Công dụng chính của van giúp cho dòng chảy đi qua một hướng cố định, ngăn chặn dòng chảy lưu thông ngược lại do vậy dòng van này được ứng dụng trong rất nhiều các hệ thống, công trình ngày nay cụ thể van được sử dụng cho các hệ thống như:

- Nói về ngành công nghiệp van này chuyên ứng dụng cho các hệ thống lò hơi, khí đốt, lò nung, bộ thu khi, chất lỏng, hệ thống chân không,…

- Ứng dụng trong các môi trường khí nén, hơi đốt, nước ngưng, máy bơm cấp hóa chất, dây chuyền lọc nitơ, chất thải dung dịch,….

- Ứng dụng trong hệ thống thủy lực để điều tiết áp xuất trong hệ thống.

- Ứng dụng trong đời sống chúng ta sẻ nhìn thấy chúng được sử dụng nhiều trong máy bơm xe, bánh xe oto chỉ cho khí vào không cho khí ra.

8. Hướng dẩn lắp đặt van một chiều

Bạn cần tìm hiểu kỹ cách lắp đặt van một chiều trước khi lắp đặt vào hệ thống hãy đọc hướng dẩn dưới đây để có thể lắp đặt một cách dễ dàng:

- Đầu tiên bạn cần kiểm tra về kích cỡ và môi trường đang sử dụng trong hệ thống để lựu chọn kỹ lưỡng sản phẩm phù hợp với hệ thống của mình.

- Cần vệ sinh sạch sẽ đường ống và van không cho các bụi bẩn bám vào có thể làm mắc kẹt, tắc nghẻn bên trong đường ống trước khi lắp đặt.

- Với dạng lắp bích định hướng song song với hệ thống rồi cố định vào bằng các bulong siết chặt lại.

- Dạng nối ren bạn cần vặn đúng đường ren, không để bịch lệch, vặn từ từ không quá mạnh sẽ làm hư hỏng, trờn các đường ren.

- Khi lắp đặt song bạn cần kiểm tra trước khi cho vào hoạt động xem có bị rò rỉ hay không để còn kịp thời tháo ra lắp lại.

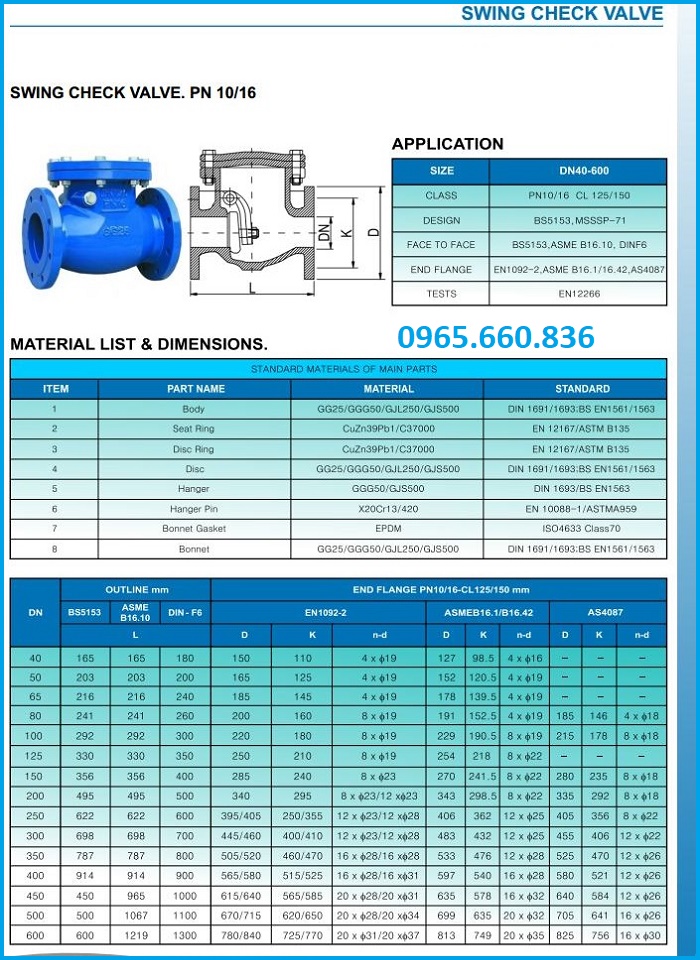

9. Catalogue van một chiều

10. Địa chỉ cung cấp hàng uy tín, chất lượng.

Hiện nay trên thị trường có rất nhiều các đơn vị cung cấp sản phẩm van 1 chiều giá thành cao nhưng lại không đảm bảo về chất lượng sản phẩm.

Hãy đến với Công TY TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi là đơn vị đi đầu trong ngành van công nghiệp với 15 năm kinh nghiệm trong nghề chuyên cung cấp các dòng sản phẩm van cong nghiệp và đặc biệt là van 1 chiều đi khắp các tỉnh thành trên cả nước, chúng tôi có rất nhiều chi nhánh từ Hà Nội đến TP Hồ Chí Minh. Xin cam kết với khách hàng sản phẩm chính hãng 100%, đầy đủ tất cả các giấy tờ CO~CQ, bảo hành 12 tháng. Liên hệ trực tiếp tới chúng tôi để được đội ngủ nhan viên hỗ trợ tư vấn nhiệt tình, tận tâm đến khách hàng, rất hận hạnh được đồng hành cùng quý khách.
