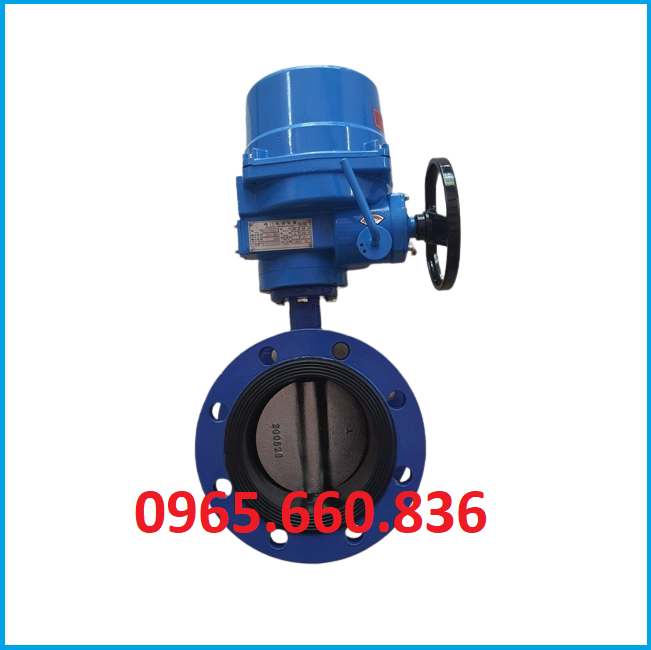

Van bướm điều khiển motor điện

1. Van bướm điều kiển motor điện là gì?

Van bướm điều khiển motor điện là dòng van bướm được gắn thêm bộ motor để vận hành van một cách tự động đóng, mở cánh bướm cho dòng chảy đi qua một cách dễ dàng. Phần thân van có đa dạng  các kích cỡ từ DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN600, lắp đặt vào các hệ thống lớn, nhỏ với các kiểu lắp khác nhau mặt bích, lug, water. Vật liệu cấu tạo nên thân van từ inox, thép, gang, đồng, nhựa phù hợp với nhiều các môi trường sử dung như nước sạch, nước thải, khí, hơi, dung dịch, hóa chất,…

Van bướm điều khiển motor điện sử dụng dòng điện cấp vào các đầu motor 24V, 110V, 220V, 380V lắp đặt cho kích cỡ van bướm khác nhau để vận hành van. Đầu điều khiển điện được thiết kế với hai dạng on, off và tuyến tính, dạng on, off chỉ hoạt động theo một hành trình đóng mở theo một góc từ 0~90 độ nhất địn, không thể hoạt động sang các góc khác. Dạng tuyến tính cho phép hoạt động theo nhiều góc khác nhau 20 độ, 30 độ, 40 độ, 50 độ,…90 độ, dạng này chủ yếu lắp đặt cho các hệ thống điều tiết lưu lượng dòng chảy.

2. Thông số kỹ thuật van bướm điều khiển motor điện

• Kích cỡ van: 50A – 600A
• Vật liệu chế tạo: inox, thép, gang, nhựa
• Chất liệu trục, đĩa: inox, thép, gang, nhựa
• Giăng, đệm: cao su Teflon, EPDM,…
• Dạng kết nối: mặt bích, lug, water,…
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Điện áp: 24V, 110V, 220V, 380V
• Tiêu chuẩn chống kháng nước: IP67, IP68
• Dạng hoạt động: on, off, tuyến tính
• Nhiệt độ làm việc: 0~200 độ C tùy từng chất liệu
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường sử dụng: nước đa dụng, khí nén, hơi, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Malaysia,Thổ Nhĩ Kỳ,…
• Bảo hành: 12 tháng

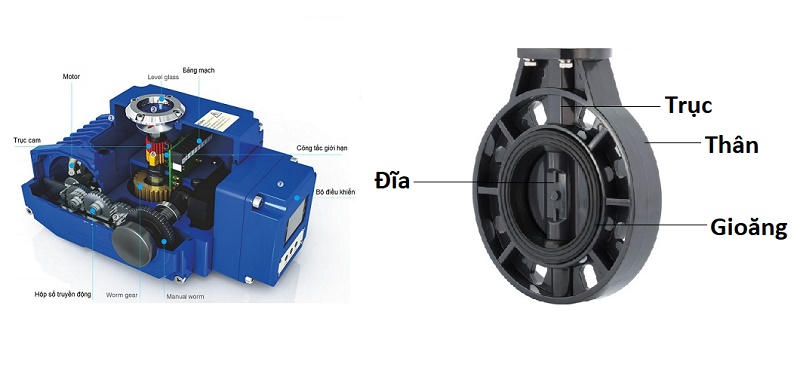

3. Cấu tạo van bướm điều khiển motor điện

Van bướm điều khiển motor điện có cấu tạo gồm 2 bộ phận chính thân van bướm, bộ điều khiển điện liên kết với nhau để tạo thành van hoàn chỉnh.

Thân van bướm: có cấu tạo gồm các bộ phận  thân van được làm từ chất liệu gang, inox, thép, đồng, nhựa, chất liệu trục được làm từ chất liệu inox, thép, đĩa van được làm từ chất liệu inox, thép, gang, đồng. Thân van dùng để kết nối vào đường ống theo dạng lug, mặt bích, water.

Bộ điều khiển điện: đây là bộ phận sử dụng nguồn điện 24V, 110V, 220V, 380V cấp vào đầu điện để vận hành. Vỏ ngoài của đầu điện được làm từ chất liệu nhựa, hợp kim nhôm đạt tiêu chuẩn chống nước chống bám bụi IP67, IP68. Các đầu điều khiển điện được sản xuất từ rất nhiều nới trên thế giới với giới như Nhật Bản, Hàn Quốc, Malaysia, Trung Quốc với hai dạng on, off và tuyến tính lắp vào đầu thân van.

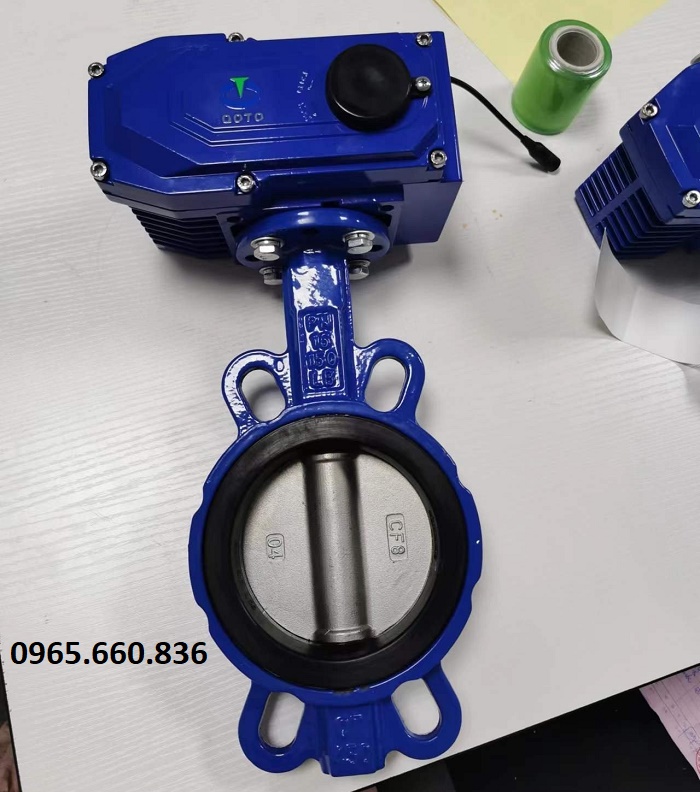

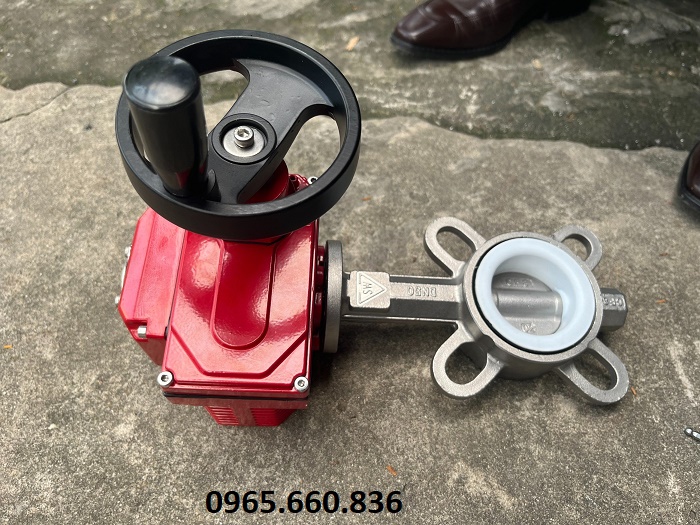

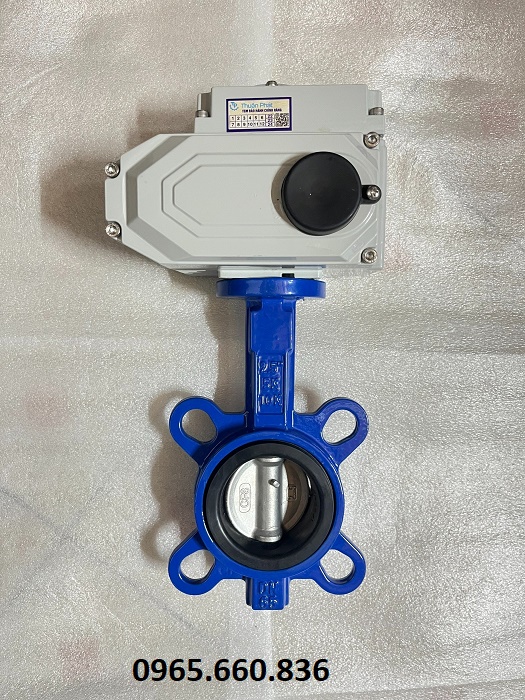

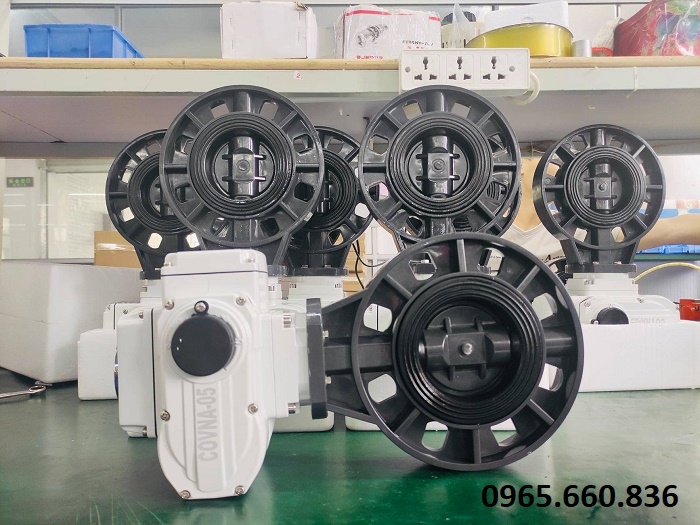

4. Hình ảnh van bướm điều khiển motor điện

Xem sản phẩm: van bướm điều khiển điện

5. Nguyên lý hoạt động van bướm điều khiển motor điện

Van bướm điều khiển motor điện hoạt động theo nguyên lý đơn giản khi có dòng điện đi vào motor quay theo một chu trình được lập trình sẵn của đầu điện, trục van được gắn với bộ điện tiếp nhận lực xuống làm trục quay lúc này đĩa van mở ra theo góc của bộ điều khiển van mở. Khi đầu điện vận hành hết một hành trình của chúng thì nó sẽ quay về vị trí đóng.

6. Các dạng van bướm điều khiển motor điện chúng tôi cung cấp

6.1. Van bướm điều khiển motor điện theo chất liệu

• Van bướm điều khiển motor điện inox
• Van bướm điều khiển motor điện thép
• Van bướm điều khiển motor điện gang
• Van bướm điều khiển motor điện nhựa

6.2. Van bướm điều khiển mottor điện theo kiểu lắp

• Van bướm điều khiển motor điện mặt bích
• Van bướm điều khiển motor điện lug
• Van bướm điều khiển motor điện water
• Van bướm điều khiển motor điện kẹp Clamp

6.3. Van bướm điều khiển motor điện theo xuất xứ

• Van bướm điều khiển motor điện Đài Loan
• Van bướm điều khiển motor điện Hàn Quốc
• Van bướm điều khiển motor điện Thổ Nhĩ Kỳ
• Van bướm điều khiển motor điện Trung Quốc
• Van bướm điều khiển motor điện Malaysia
• Van bướm điều khiển motor điện Đức

7. Điểm mạnh van bướm điều khiển motor điện

- Đa dạng kích cỡ, kiểu lắp khác nhau, phù hợp cho mọi đường ống.

- Hầu như không gây tiếng ồn trong lúc sử dụng vì van được vận hành bằng điện.

- Van có thể lắp thêm tay quay vào để trong trường hợp mất điện vẩn có thể vận hành đóng, mở được.

- Đa dạng chất liệu sử dụng tốt trong hệ thống có nhiệt độ lên tới 200 độ.

- Sử dụng an toàn, vỏ van cách điện, chống nước tốt.

- Van vận hành tốt trong môi trường độc hại.

 8. Tư vấn báo giá van bướm điều khiển motor điện

Hiện nay với nhu cầu sử dung van bướm điều khiển motor điện cho các hệ thống ngày càng nhiều, nhưng tuy nhiên khác hàng đang không biết mua sản phẩm ở đâu để đạt chuẩn về chất liệu. hãy đến với Công Ty TNHH Thuận Phát chúng tôi là đơn vị với 10 năm kinh nghiệm trong nghề van công nghiệp chuyên cung cấp các dòng van bướm điều khiển motor điện chính hãng, đầy đủ giấy tờ CO~CQ, Catalogue, chế độ bảo hành 12 tháng.

Liên hệ ngay tới hotline: 0965.660.836 để được tư vấn, báo giá trực tiếp sản phẩm.

Xem thêm: van bướm điện đóng mở on off
