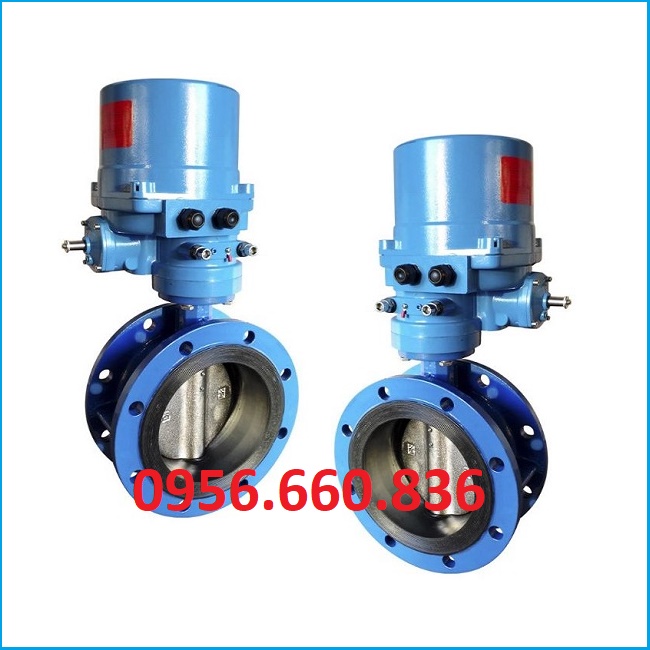

Van bướm hai mặt bích điều khiển điện

1. Van bướm hai mặt bích điều khiển điện là gì?

Van bướm hai mặt bích điều khiển điện là một dạng van công nghiệp được sản xuất nhằm mục đích lắp vào đường ống để ngăn chặn dòng chảy và cho dòng chảy lưu thông qua hệ thống.

Van bướm hai mặt bích điều khiển điện chúng có cấu tạo giống như các dòng van bướm khác gồm 2 bộ phận chính thân van bướm và đầu điều khiển điện sử dụng nguồn điện 24V, 110V, 220V, 380V cấp vào đầu điện để vận hành van. Phần thân van bướm được thiết kế với dạn mặt bích, chúng được làm từ các chất liệu gang, thép, inox cho khả năng vận hành ổn định trong các môi trường nước sạch, nước thải, khí, hơi, dung dịch, hóa chất,…

Van bướm hai mặt bích điều khiển điện hiện đang được Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát nhập khẩu từ Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Trung Quốc. Đầy đủ side DN50 – DN2000 phù hợp với mọi đường ống khách hàng đang sử dụng, bộ điều khiển chúng tôi cung cấp với hai dạng on,off và tuyến tính.

2. Thông số kỹ thuật van bướm hai mặt bích điều khiển điện

• Kích cỡ van bướm: 50A – 2000A
• Chất liệu thân van: inox, gang, thép
• Điện áp: 24V, 110V, 220V, 380V
• Dạng van: on/off và tuyến tính
• Kiểu kết nối: mặt bích
• Chất liệu đầu điện: nhựa, hợp kim nhôm
• Nhiệt độ làm việc: max 200 độ C
• Áp xuất tối đa: PN25
• Môi trường sử dụng: nước, đầu, khí hơi, dung dịch,…
• Xuất xứ: Đài Loan, Hàn Quốc
• Giấy tờ: CO~CQ đầy đủ
• Bảo hành: 12 tháng

3. Ưu điểm nhược điểm van bướm hai mặt bích điều khiển điện

A. Ưu điểm

- Do tính năng vận hành hoàn toàn tự động cho nên tiết kiệm được chi phí thuê nhân công.

- Chịu được áp lực lướn, nhiệt độ cao từ đường ống.

- Vận hành ổn định, tuổi thọ cao.

- Đa dạng chất liệu, vận hành ổn định trong mọi hệ thống.

- Đa dạng kích cỡ phù hợp cho mọi đườn ống.

B. Nhược điểm

- Đối với dòng van này có giá thành cao hơn dòng van khác.

- Thời gian đóng, mở khá chậm so với dòng van khác.

4. Cấu tạo nguyên lý hoạt động van bướm hai mặt bích điều khiển điện

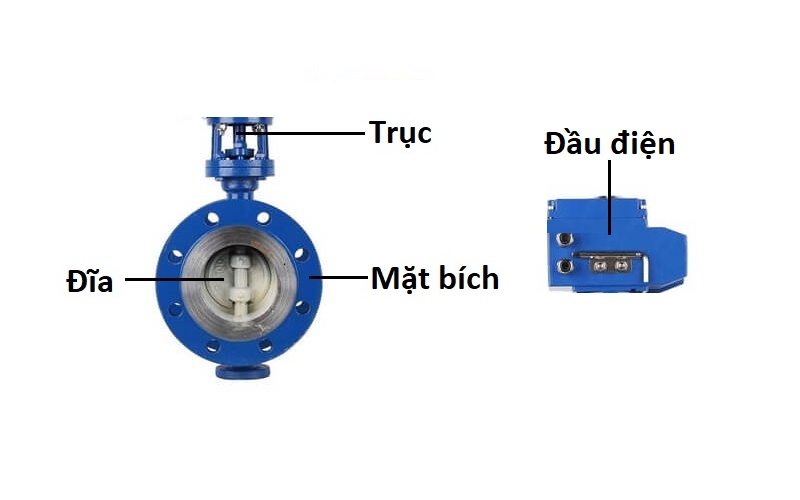

4.1. Cấu tạo

Van có cấu tạo gồm hai bộ phận chính thân van bướm và bộ điều khiển điện.

- Thân van bướm là bộ phận dùng để gắn vào đầu điều khiển điện và đường ống theo dạng mặt bích, chất liệu chúng được làm từ inox, thép, gang sử dụng ổn định trong nhiều hệ thống khác nhau. Thân van bướm có các bộ phận nhỏ như trục van, đĩa van, gioăng làm kín.

- Đầu điều khiển điện có chức năng tiếp nhận nguồn điện 24V, 110V, 220V, 380V để vận hành đóng mở, vỏ ngoài của đầu điện được làm từ chất liệu nhựa, hợp kim nhôm đạt tiêu chuẩn chống nước IP67. Đầu điề khiển điện có hai dạng chính on/off và tuyến tính vận hành van từ 0~90 độ.

4.2. Nguyên lý hoạt động

- Thân van bướm được kết nối trực tiếp với bộ điều khiển điện nhờ vào đó phần trục sẽ tiếp nhận lực từ đầu điện để vận hành van. Khi có nguồn điện đi vào motor quay theo một góc từ 0 ~ 90 độ trục kết nối với đầu điện sẽ tiếp nhận lực xuống đĩa van lúc này đĩa van quay theo van mở ra và đóng lại.

Xem video ứng dụng tại van bướm điều khiển điện

5. Các dạng van bươm hai mặt bích điều khiển điện

A. Van bướm hai mặt bích điều khiển điện on/off

Dạng van này có chức năng đóng, mở hoàn toàn khi đóng van ở góc 0 độ khi mở van ở óc 90 độ, không vận hành được ở các góc khác. Chính vì vậy chúng chuyên được sử dụng trong các đường ống chỉ dòng chảy mở hoàn toàn và đóng hoàn toàn.

B. Van bướm hai mặt bích điều khiển điện tuyến tính

Với dạng tuyến tính sử dụng nguồn điện tín hiệu 0~20mA cho phép người vận hành có thể thao tác đóng mở van theo nhiều góc khác nhau từ 20 độ, 30 độ, 40 độ,…90 độ vì thế chúng chuyên sử dụng cho các hệ thống điều tiết lưu lượng của dòng chảy.

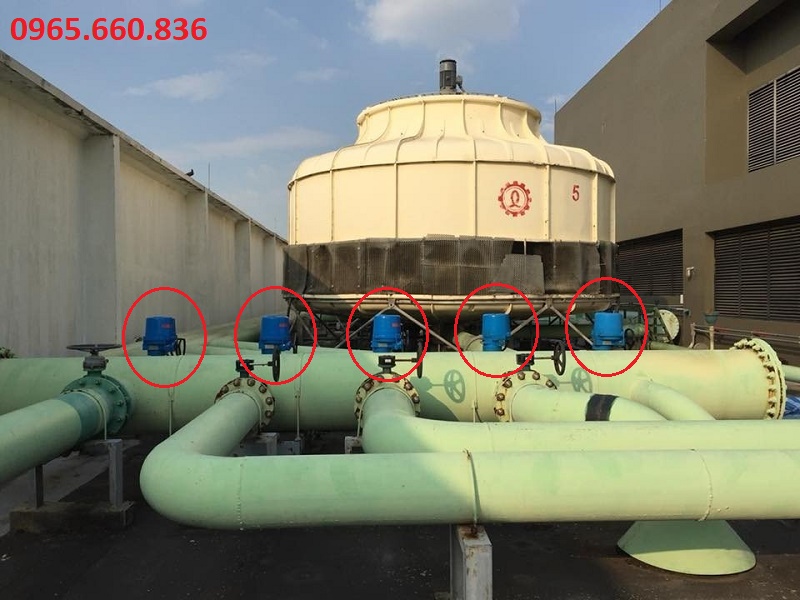

6. Ứng dụng van bướm hai mặt bích điều khiển điện

Từng dạng van nó sẽ có những điểm lợi và hạn chế của chúng và được ứng dụng trong môi trường khác nhau do vậy dòng van bứm hai mặt bích điều khiển điện chúng được ứng dụng ở các hệ thống cụ thể sau:

• Ứng dụng: trong hệ thống sử lý nước thải, cung cấp nước sạch trong các khu công nghiệp.
• Ứng dụng: trong các hệ thống xi măng, bột mịn, than đá.
• Ứng dụng: trong hệ thống xăng dầu, hóa chất ăn mòn.
• Ứng dụng: trong hệ thống sản xuất thực phẩm, dược phẩm.
• Ứng dụng: trong hệ thống khí hơi, khí nén tại các nhà máy.
• Ứng dụng: trong hệ thống ao hồ, bể bơi, bể chứa,…

7. Báo giá van van bướm hai mặt bích điều khiển điện

Hiện nay dòng sản phẩm van bướm hai mặt bích điều khiển điện có đa dạng các kích cỡ, chất liệu khác nhau chính vì thế giá thành của van sẽ không đồng nhất tùy thuộc vào từng kích cỡ của đường ống. Khách hàng đang quan tâm đến sản phẩm hãy liên hệ ngay tới hotline: 0965.660.836 để được tư vấn trực tiếp và nhận được bảng giá sản phẩm.

Xem thêm sản phẩm: van bướm điều khiển điện chịu áp xuất cao
