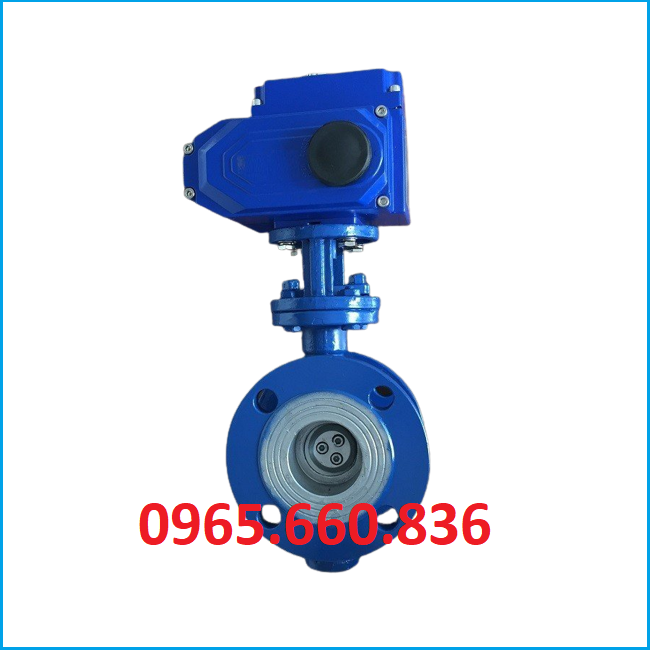

Van bướm điều khiển điện 2 mặt bích

1. Van bướm điều khiển điện 2 mặt bích là gì?

Van bướm điều khiển điện 2 mặt bích là dòng van sử dụng bộ điều khiển điện để vận hành đóng, mở van. Sản phẩm này chuyên sử dụng cho các hệ thống ngành công nghiệp, có chức năng chính cho dòng chảy đi qua và ngăn lại ở các lưu chất nước, khí, dầu, hơi,…

Van bướm điều khiển điện 2 mặt bích là dạng được thiết kế với phần thân kết nối vào đường ống bằng hai đầu mặt bích, chất liệu chính chế tạo nên thân van từ gang, gang cầu, inox, kích cỡ DN50 – DN600 lắp đặt cho mọi đường ống lớn. Đầu điện sử dụng với đa dạng các nguồn điện từ 24V, 110V, 220V, 380V để hoạt động một cách tự động thay thế các dạng điều khiển cư như tay quay, tay gạt.

2. Thông số kỹ thuật van bướm điện 2 mặt bích

• Kích thước van: DN50 – DN600
• Vật liệu sản phẩm: gang, gang dẻo, gang cầu, inox
• Vật liệu vỏ điều khiển điện: nhựa, hợp kim nhôm
• Vật liệu đĩa: gang, inox
• Vật liệu trục: inox, thép không rỉ
• Kiểu kết nối: mặt bích
• Dạng hoạt động: on/off tuyến tính
• Điện áp đầu vào: 24V, 110V, 220V, 380V
• Áp lực: 10bar, 16bar, 25bar
• Nhiệt độ: tối đa 200 độ C
• Môi trường sử dụng: nước, khí, hơi, dầu,…
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Malaysia,…
• Bảo hành: 12 tháng

3. Cấu tạo nguyên lý hoạt động van bướm điều khiển điện 2 mặt bích

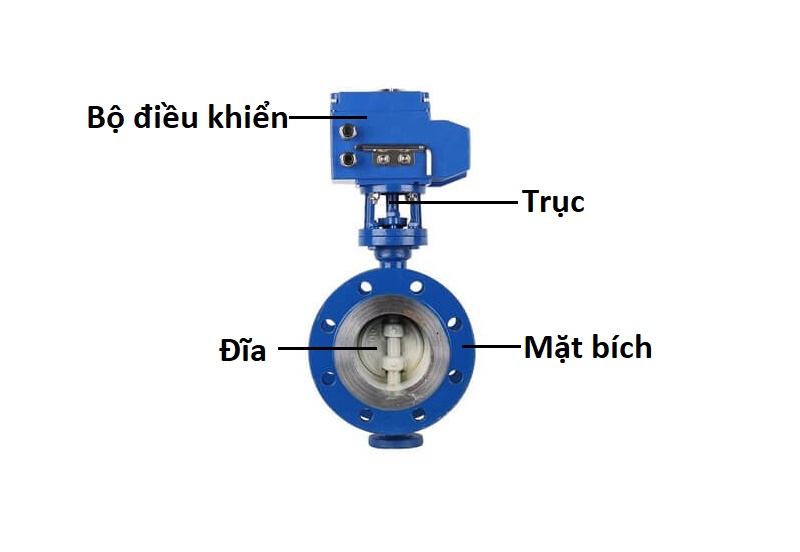

A. Cấu tạo van bướm điều khiển điện 2 mặt bích

Phần thân van cơ

Phần thân van cơ là bộ phận được đúc nguyên khối từ chất liệu inox, gang, trục van được lắp thẳng kết nối với đầu điện, đĩa van quay từ góc 0 ~ 90 độ. Với dạng thân van bên ngoài chúng được phủ thêm một lớp sơn Epoxy chống oxi hóa từ các tác nhân gây hại từ bên ngoài.

Phần đầu điều khiển điện

Đầu điều khiển điện là bộ phận cung cấp lực xuống giúp cho van chuyển động. Đầu điều khiển điện có hai dạng on/off và tuyến tính đối với dạng on/off chỉ đóng mở theo 1 góc 90 độ cố định còn đối với dạng tuyến tính có thể chuyển động theo nhiều góc khác nhau 20 độ, 30 độ, 40 độ,…90 độ giúp cho van điều tiết lưu lượng của dòng chảy một cách dễ dàng.

B. Nguyên lý hoạt động van bướm điều khiển điện 2 mặt bích

Phần đầu điều khiển điện được kết nối với phần than van, khi có nguồn điện  đi vào motor quay làm cho bánh răng chuyển động, trục kết nối với đầu điều khiển quay đĩa van quay theo trục đóng, mở theo chu trình của bộ điều khiển. Khi van ở trạng thái mở hoàn toàn thì lúc này công tắc hành trình sẽ tắt nguồn điện để tránh sảy ra tình trạng tích chữ điện.

Đối với dòng van này có 2 dạng chuyển động chính on/off và tuyến tính nhưng nó đều có một điểm chung là vận hành đóng, mở van.

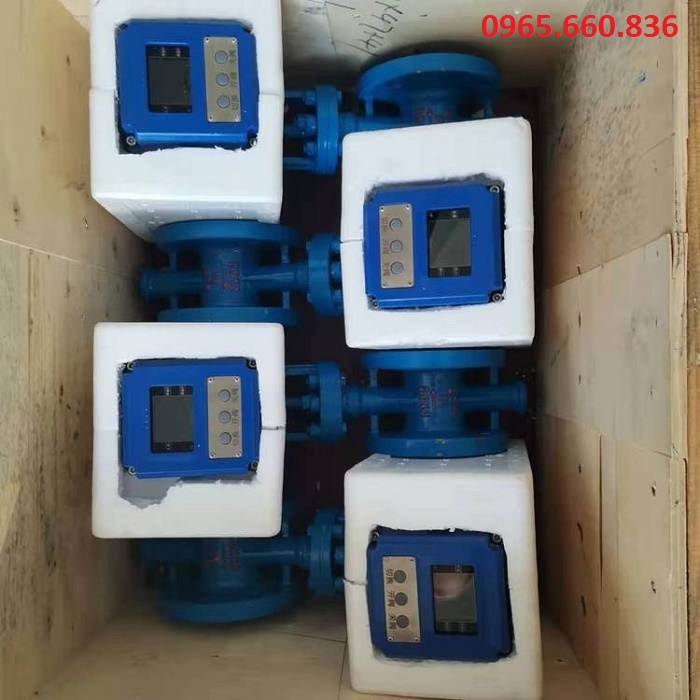

4. Ưu điểm nhược điểm van bướm điều khiển điện 2 mặt bích

A. Ưu điểm

Van bướm điều khiển điện 2 mặt bích hiện nay đang được sử dụng khác rộng rãi trên thị trường vì chúng có rất nhiều tính năng vượt trội tiêu biểu như:

- Lắp đặt vào đường ống với dạng mặt bích cực kì chắc chắn.

- Đóng, mở theo các góc hoàn toàn chính sác, không bị sai số.

- Thân được đúc nguyên khối chịu được áp lực lớn từ đường ống.

- Sử dụng đa dạng nguồn điện áp phổ biến tại Việt Nam

- Van có nhiều kích cỡ lớn đến cực lớn cho phép DN50 – DN2000.

- Đóng, mở tự động không cần phải thao tác từ bên ngoài.

B. Nhược điểm

- Đối với dạng van này giá thành thường cao hơn các dòng van khác.

- Van chỉ vận hành khi có nguồn điện đi vào, thời gian đóng mở khá chậm.

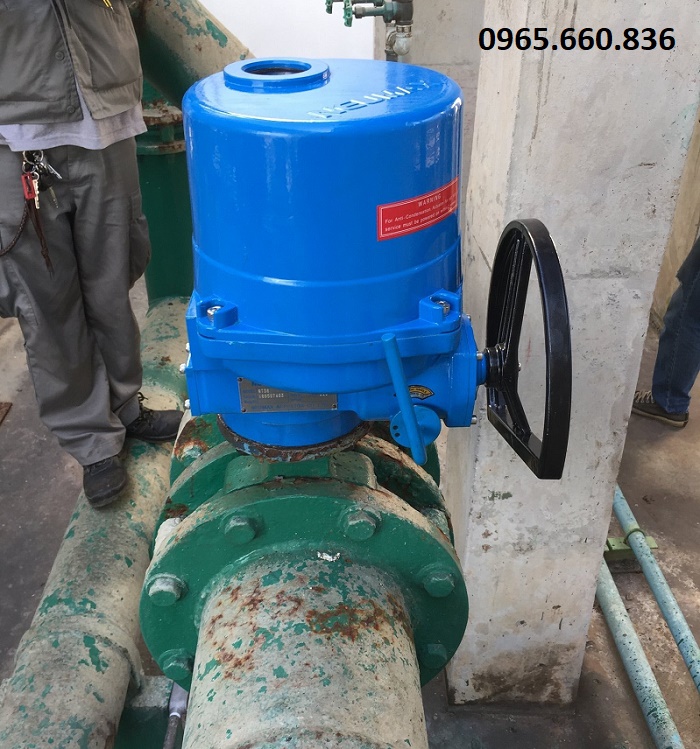

5. Ứng dụng van bướm điều khiển điện 2 mặt bích

Trên thị trường ngày nay có rất nhiều ngành nghề khác nhau hầu hết các ngành nghề khác nhau, trong số đó có rất nhiều ngành cần sử dụng đến như trong các khu công nghiệp, khu dân sinh, hóa sinh,…Đặc biệt chúng được ứng dụng ở các hệ thống như:

- Sử dụng trong hệ thống cấp nước sạch, sử lý nước thải ở các khu công nghiệp, khu dân cư.

- Sử dụng cho hệ thống khí nén, khí hơi trong các nhà máy.

- Sử dụng trong hệ thống PCCC, hệ thống thông gió.

- Sử dụng trong hệ thống thủy điện, tàu biển.

- Sử dụng trong hệ thống sản xuất xi măng, bột, đá.

- Sử dụng trong hệ thống dân sinh ao hồ, bể bơi,…

6. Các kích cỡ van bướm điều khiển diện 2 mặt bích nhà chúng tôi cung cấp

• Van bướm điều khiển điện 2 mặt bích DN50
• Van bướm điều khiển điện 2 mặt bích DN65
• Van bướm điều khiển điện 2 mặt bích DN80
• Van bướm điều khiển điện 2 mặt bích DN90
• Van bướm điều khiển điện 2 mặt bích DN100
• Van bướm điều khiển điện 2 mặt bích DN115
• Van bướm điều khiển điện 2 mặt bích DN125
• Van bướm điều khiển điện 2 mặt bích DN150
• Van bướm điều khiển điện 2 mặt bích DN200
• Van bướm điều khiển điện 2 mặt bích DN250
• Van bướm điều khiển điện 2 mặt bích DN300
• Van bướm điều khiển điện 2 mặt bích DN350
• Van bướm điều khiển điện 2 mặt bích DN400
• Van bướm điều khiển điện 2 mặt bích DN450
• Van bướm điều khiển điện 2 mặt bích DN500

7. Báo giá van bướm điều khiển điện 2 mặt bích

Trên đây là những thông tin chi tiết về van như các bạn đã biết dạng van này có rất nhiều các kích cỡ khác nhau vì thế mà giá thành của chúng củng tùy thuộc vào từng kích cỡ của van, không có mức giá đồng nhất. Liên hệ ngay tới chúng tôi đễ nhận được báo giá trực tiếp sản phẩm và hỗ trợ tư vấn cách lắp đặt sản phẩm vào trong đường ống.

Hotline: 0965.660.836
