Cấu tạo van bướm điều khiển khí nén

I. Tìm hiểu về van bướm điều khiển khí nén

Van bướm điều khiển khí nén thuộc vào loại van sử dụng để đóng mở cho các hệ thống đường ống, cho dòng chảy đi qua và ngăn chặn dòng chảy. Van bướm điều khiển khí nén có phần đầu khí hiện đại với khả năng đóng mở siêu nhanh cho một lần hoạt động chỉ mất 1 giây ngoài ra phần thân van được làm từ nhiều loại chất liệu inox, thép, gang, đồng, nhựa kết nối vào đường ống theo dạng mặt bích, lug, wafer cho phép van hoạt động ở nhiều môi trường nước sạch, nước thải, khí, hơi.

1.1. Thông số kỹ thuật van bướm điều khiển khí nén

• Kích cỡ: DN15 – DN500
• Chất liệu: inox, thép, gang, nhựa
• Áp lực khí cấp vào: 2bar – 8bar
• Dạng hoạt động: on/of, tuyến tính
• Dạng đầu khí: tác động đơn, tác động kép
• Kết nối: bích, lug, wafer
• Nhiệt độ làm việc: -10 độ C – 220 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar, 40bar
• Môi trường hoạt động: nước, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc
• Bảo hành: 12 tháng

1.2. Nguyên lý hoạt động van bướm điều khiển khí nén

Nguyên lý hoạt động van bướm điều khiển điện rất đơn giản, khi cho khí nén cấp vào đầu điều khiển áp lực khí nén sẽ tác động vào pistong làm nén phần lò xo bên trong lại, các bánh răng chúng sẽ tác động lên trục làm trục quay một góc 90 độ tạo ra quá trình mở van, hoặc đóng mở theo từng góc độ khác nhau, khi ngưng cấp khí nén sẽ không còn áp lực phần lò xo sẽ giản ra khiến cho bánh răng quay về với vị trí ban đầu van đóng lại, ngăn chặn toàn bộ dòng chảy.

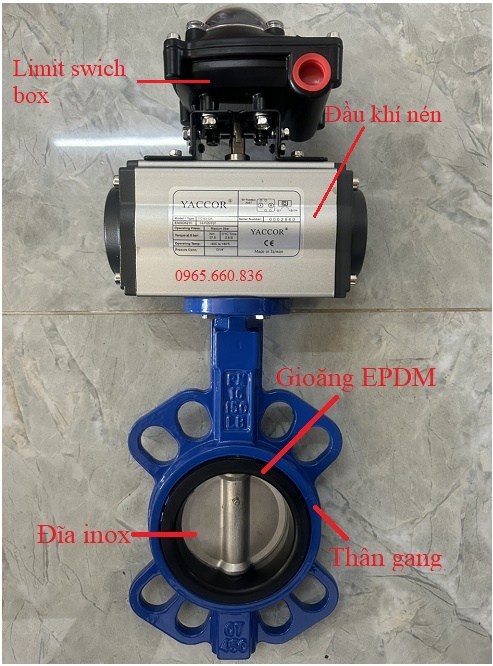

II. Cấu tạo van bướm điều khiển khí nén

Van bướm điều khiển khí nén có cấu tạo gồm hai bộ phận chính tạo thành như:

• Thân van bướm
• Phần bộ điều khiển khí nén

2.1. Phần đầu điều khiển khí nén

Đầu điều khiển khí nén tác tác động đơn, tác động kép có phần vỏ đầu khí được làm từ chất liệu hợp kim nhôm cao cấp, bên trong đầu khí được chế tạo với nhiều bộ phận như pistong, bánh răng, trục truyền động, lò xo. Tuy nhiên đối với bộ truyền động khí nén tác động kép không khác với tác động đơn không có lò xo bên trong.

2.2. Phần thân van bướm

Thân van bướm được chế tạo từ nhiều các bộ phận chính như: thân ngoài, trục van, đĩa van, gioăng làm kín.

• Thân van: đây là bộ phận chủ chốt của van, chúng có chức năng bao bọc các bộ phận bên trong và được làm từ các loại chất liệu inox, thép, gang, nhựa và thiết kế với nhiều kiểu kết nối bích, lug, wafer.
• Trục van: là một thanh kim loại có độ cứng cao được kết nối trực tiếp với đĩa van bướm và phần bánh răng đầu khí nhằm truyền lực xuống đĩa van để đóng mở phần đĩa van.
• Đĩa van: làm bằng chất liệu inox, thép, gang, nhựa có dạng hình tròn, dẹp và được giữ bởi trục van để đóng, mở cho dòng chảy đi qua.
• Gioăng làm kín: là bộ phận được làm từ cao su Teflon, EPDM mang lại độ bền cao, được lắp ở viền đĩa van mới mục đích ngăn chặn dòng chảy đi qua khi van đang ở trạng thái đóng.

III. Tổng kết

Đối với việc hiểu rõ về cấu tạo van bướm điều khiển điện sẽ mang nhiều lợi ích trong quá trình sử dụng, do khi sử dụng van bướm khí nén ở thời gian dài sẽ gặp những vấn đề về trục trặc do đó khi đã hiểu rõ về cấu tạo sẽ giúp cho các bạn dễ dàng sửa chữa chúng hơn để kịp thời cho quá trình hoạt động lại của của hệ thống.
