Mạch điện là gì? Cấu tạo, nguyên lý và ứng dụng chi tiết từ A - Z

Mạch điện là nền tảng cốt lõi cho sự vận hành của mọi thiết bị điện tử hiện đại. Hiểu rõ mạch điện là gì giúp bạn sử dụng điện an toàn, tiết kiệm và hiệu quả hơn.

1. Mạch điện là gì?

Mạch điện là hệ thống các bộ phận mang điện được kết nối với nhau bằng dây dẫn thành một vòng khép kín. Mạch điện tạo ra con đường cho dòng điện di chuyển từ nguồn điện đến thiết bị tiêu thụ năng lượng.

Dòng điện không thể tự nhiên xuất hiện, nó hoạt động nhờ các electron di chuyển giữa nơi có hiệu điện thế cao và nơi có hiệu điện thế thấp. Nhờ có mạch điện kín, dòng điện mới lưu thông để làm sáng bóng đèn, quay quạt hay chạy máy tính.

Ví dụ thực tế giúp bạn hiểu rõ hơn về mạch điện là gì:

• Khi bạn cắm phích quạt vào ổ cắm điện gia đình 220V và bật công tắc, mạch điện kín được thiết lập giúp quạt quay ngay lập tức.
• Một chiếc đèn pin nhỏ sử dụng cục pin 9V cũng là ví dụ đơn giản nhất về mạch điện một chiều xung quanh ta.

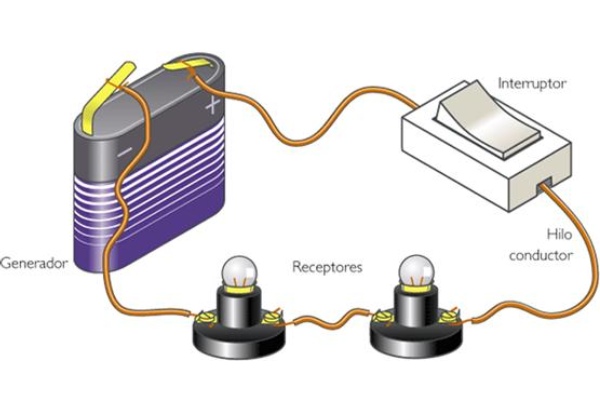

2. Cấu tạo 4 bộ phận chính của một mạch điện

Dù đơn giản hay phức tạp, một mạch điện tiêu chuẩn đều gồm 4 thành phần cốt lõi:

• Nguồn điện: Cung cấp năng lượng điện cho toàn bộ mạch. Pin và ắc quy cung cấp dòng điện một chiều (DC). Lưới điện gia đình cung cấp dòng điện xoay chiều (AC). Tại nhà máy thủy điện Hòa Bình, máy phát tạo ra điện áp khoảng 15,4 kV trước khi đưa lên lưới cao áp 500 kV.
• Dây dẫn điện: Dây dẫn có vai trò kết nối các linh kiện và truyền tải dòng điện từ nguồn tới tải. Dây dẫn thường làm bằng đồng hoặc nhôm nhờ khả năng dẫn điện tốt.
• Phụ tải (Các thiết bị tiêu thụ điện): Chuyển hóa điện năng thành các dạng năng lượng khác. Ví dụ như bóng đèn biến điện năng thành quang năng. Động cơ quạt biến điện năng thành cơ năng. Bếp điện và bàn là biến điện năng thành nhiệt năng…
• Thiết bị điều khiển và bảo vệ: Gồm công tắc, cầu dao, cầu chì, aptomat, rơ-le. Các thiết bị này giúp đóng ngắt mạch và bảo vệ an toàn khi xảy ra sự cố quá tải hay chập điện.

3. Sơ đồ mạch điện và các ký hiệu quy ước chuẩn

Trong kỹ thuật, người ta không vẽ lại nguyên bản thiết bị thực tế. Thay vào đó, họ chuyển mạch điện thực thành sơ đồ mạch điện hay mô hình toán học tương đương. Mục đích là để việc phân tích và tính toán thông số trở nên dễ dàng hơn.

Mô hình mạch điện sử dụng các ký hiệu quy ước quốc tế chuẩn:

• Nguồn điện áp: Ký hiệu U(t) hoặc e(t).
• Nguồn dòng điện: Ký hiệu J(t)
• Điện trở (R): Đại lượng đặc trưng cho sự tiêu thụ điện năng.
• Điện cảm (L): Đại lượng đặc trưng cho sự tích lũy từ trường.
• Điện dung (C): Đại lượng đặc trưng cho sự tích lũy điện trường.

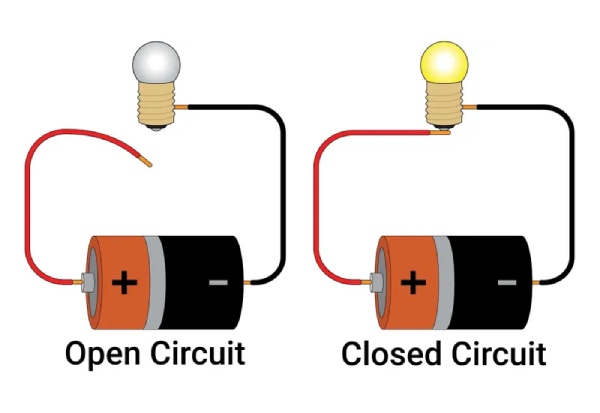

4. Nguyên lý hoạt động: Mạch điện kín và mạch điện hở

Mạch điện vận hành theo hai trạng thái cơ bản. Cụ thể 2 trạng thái của mạch điện là gì?

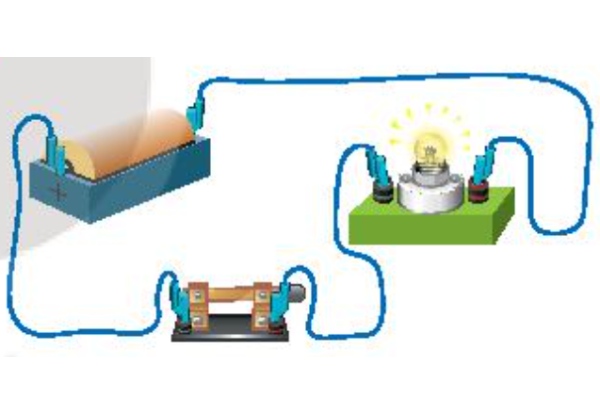

Mạch điện kín (Mạch đóng)

Mạch điện kín có các bộ phận nối liền nhau thành vòng khép kín không bị đứt quãng. Dòng điện di chuyển từ cực dương nguồn điện, qua dây dẫn, qua phụ tải rồi quay về cực âm. Nhờ công tắc ở trạng thái bật giúp dòng điện lưu thông liên tục và thiết bị hoạt động bình thường.

Mạch điện hở (Mạch mở)

Mạch điện hở bị ngắt tại một hoặc nhiều điểm khiến dòng điện không thể lưu thông. Nguyên nhân do công tắc tắt. Nguyên nhân hỏng hóc cũng gây ra mạch điện hở như dây dẫn bị đứt hoặc điểm nối bị lỏng. Khi mạch hở, cường độ dòng điện trong mạch bằng 0 và thiết bị ngừng hoạt động hoàn toàn.

5. Các đại lượng và định luật vật lý cốt lõi trong mạch điện

Để thiết kế và tính toán mạch điện, các kỹ sư dựa vào các đại lượng và định luật nền tảng:

Các đại lượng đo lường quan trọng

• Cường độ dòng điện (I): Lượng điện tích chuyển dời qua tiết diện dây dẫn trong 1 giây. Đơn vị là Ampe (A), với 1A = 1 C/s.
• Hiệu điện thế / Điện áp (U) hoặc (V): Sự chênh lệch điện thế giữa hai điểm giúp đẩy dòng điện di chuyển. Đơn vị là Vôn (V).
• Điện trở (R): Đại lượng cản trở dòng điện. Đơn vị là Ôm (Omega).

Các định luật vật lý nền tảng

• Định luật Ohm: Công thức cơ bản quy định mối quan hệ V = I * R hoặc U = I * R.
• Định luật Joule - Lenz: Tính nhiệt lượng tỏa ra trên dây dẫn Q = 0,24 * I^2 * r * t (đơn vị calo).
• Công suất điện (P): Tính bằng công thức P = U * I = R * I^2 (đơn vị Oát - W).
• Định luật Kirchhoff 1: Tổng đại số các dòng điện tại một nút trong mạch bằng 0 (sum I = 0).
• Định luật Kirchhoff 2: Đi theo một vòng kín, tổng đại số các sức điện động bằng tổng điện áp rơi trên các điện trở (sum E = sum R I).

6. Phân loại các dạng mạch điện phổ biến hiện nay

Có 3 cách phân biết các dạng mạch điện là gì để bạn hiểu rõ hơn về các dạng mạch điện thường gặp:

Theo cách mắc linh kiện: Mạch nối tiếp và Mạch song song

• Mạch nối tiếp: Các thiết bị nối lần lượt trên một đường dẫn duy nhất. Dòng điện chạy qua các thiết bị là bằng nhau. Nếu một thiết bị hỏng, toàn bộ mạch bị ngắt. Công thức điện trở tương đương: R_{tđ} = R_1 + R_2 + … + R_n
• Mạch song song: Dòng điện chia thành nhiều nhánh riêng biệt. Các thiết bị hoạt động độc lập. Công thức điện trở tương đương: 1/R_{tđ} = 1/R_1 + 1/R_2 + …. + 1/R_n

Theo dạng dòng điện: Mạch Một chiều (DC) và Xoay chiều (AC)

• Mạch Một chiều (DC): Dòng điện chỉ chảy theo một hướng cố định từ cực dương sang cực âm của pin hay ắc quy.
• Mạch Xoay chiều (AC): Dòng điện liên tục đổi chiều theo chu kỳ với tần số công nghiệp 50Hz hoặc 60Hz.

Theo ứng dụng: Mạch điện tử và Mạch công nghiệp

• Mạch điện tử: Cấu tạo từ các linh kiện bán dẫn nhỏ như diode, transistor, IC, tụ điện. Ứng dụng trong tivi, máy giặt, điện thoại, máy tính.

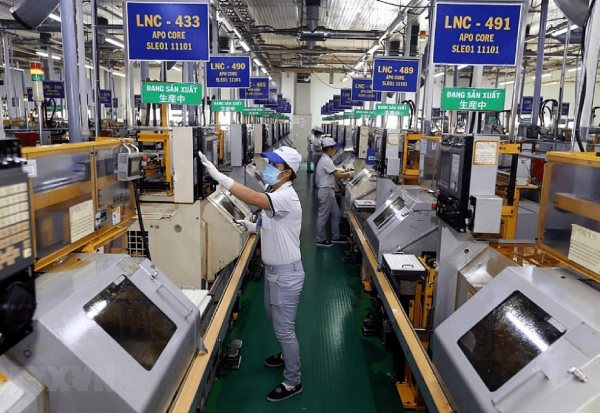

• Mạch điện công nghiệp & Truyền tải: Mạng lưới quy mô lớn như đường dây truyền tải cao áp 500kV hoặc hệ thống cấp điện nhà máy, dây chuyền sản xuất. Hiện nay mạch điện nhà máy ứng dụng công nghệ nhà máy thông minh, tích hợp công nghệ IoT, ERP, MES nên mạch công nghiệp thường có các thiết bị tự động hóa lớn và quan trọng như PLC (bộ điều khiển được lập trình), HMI (màn hình cảm ứng), biến tần, tủ điện…

Trong thực tế, mạch điện điều khiển còn được sử dụng để vận hành các thiết bị chấp hành trong đường ống, chẳng hạn van bướm điều khiển điện và van bi điều khiển điện, giúp tự động hóa quá trình đóng mở dòng lưu chất.

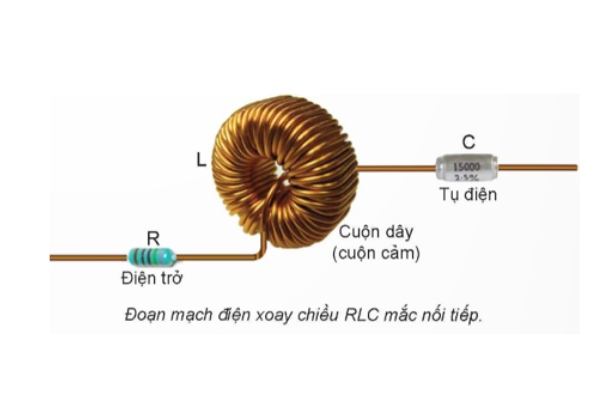

7. Các phần tử mô hình mạch điện chính (R, L, C)

Trong mô hình mạch điện lý thuyết, ba phần tử thụ động R, L, C đóng vai trò quyết định. 3 phần tử của mạch điện là gì?

• Điện trở (R): Đặc trưng cho hiện tượng tiêu thụ điện năng và biến đổi thành nhiệt năng, quang năng hay cơ năng. Đơn vị đo là Ôm (Omega).
• Điện cảm (L): Đặc trưng cho hiện tượng tích lũy năng lượng từ trường trong cuộn dây. Đơn vị đo là Henri (H).
• Điện dung (C): Đặc trưng cho hiện tượng tích lũy năng lượng điện trường trên tụ điện. Đơn vị đo là Fara (F).

Minh chứng thực tế: Tụ điện trong quạt trần gia đình có điện dung nhỏ khoảng 2,2 u F. Tụ điện tạo ra điện trường kết hợp với từ trường cuộn dây giúp quạt khởi động và quay.

8. Sự cố mạch điện là gì và quy tắc an toàn điện

Các sự cố nguy hiểm phổ biến

• Hiện tượng ngắn mạch (Chập điện): Hai điểm có điện thế khác nhau bị nối tắt bằng vật dẫn điện trở không đáng kể. Dòng điện tăng vọt cực lớn làm phát nhiệt mạnh, gây nguy cơ cháy nổ thiết bị.
• Hiện tượng quá tải: Sử dụng quá nhiều thiết bị điện cùng lúc làm dòng điện vượt công suất định mức của dây dẫn.
• Hiện tượng quạt trần quay chậm: Tụ điện bị già hóa sau thời gian dài sử dụng. Điện trường yếu đi khiến momen khởi động suy giảm làm quạt quay lờ đờ. Thay tụ điện mới sẽ giúp quạt chạy nhanh bình thường.

Thiết bị bảo vệ an toàn

• Cầu chì: Đặt nối tiếp trong mạch. Dây chảy làm bằng chì hay đồng sẽ tự đứt khi nhiệt độ tăng cao, ngắt mạch an toàn.
• Aptomat (MCB/MCCB): Tự động ngắt nguồn điện ngay lập tức khi phát hiện sự cố quá tải hoặc ngắn mạch.

9. Ứng dụng thực tế của mạch điện là gì?

• Trong đời sống hằng ngày: Vận hành thiết bị chiếu sáng, tủ lạnh, điều hòa, máy giặt, bếp từ và điện thoại thông minh.
• Trong công nghiệp & Tự động hóa: Cung cấp năng lượng vận hành robot công nghiệp, hệ thống SCADA giám sát từ xa, dây chuyền lập trình PLC.
• Trong y tế & Khoa học: Ứng dụng trong máy đo huyết áp, máy điện tim (ECG), máy chụp X-quang và thiết bị phân tích ADN.

10. Các câu hỏi thường gặp (FAQ)

1. Mạch điện nhà ở sử dụng cách mắc nối tiếp hay song song?

Mạng điện gia đình chủ yếu dùng cách mắc song song. Cách mắc này giúp các thiết bị hoạt động độc lập và nhận đúng điện áp định mức 220V. Nếu một thiết bị hỏng, các thiết bị khác vẫn hoạt động bình thường.

2. Tại sao tắt công tắc thì bóng đèn lại tắt?

Công tắc mở làm đứt quãng đường dẫn điện, biến mạch điện kín thành mạch điện hở. Dòng điện bằng 0 khiến bóng đèn ngừng phát sáng.

Hi vọng bài viết đã giúp bạn nắm trọn kiến thức mạch điện là gì, cấu tạo cũng như nguyên lý hoạt động của hệ thống điện. Nếu thấy bài viết hữu ích, hãy chia sẻ ngay cho bạn bè và đồng nghiệp cùng tham khảo!
