Cường độ dòng điện là gì? Công thức - Cách đo và ứng dụng từ A - Z

Không chỉ dừng lại ở những kiến thức hàn lâm ở sách giáo khoa về cường độ dòng điện, cẩm nang sau sẽ giúp bạn đi trọn vẹn hành trình thực tế nhất: Từ hiểu bản chất lý thuyết, tính chuẩn công thức, biết thao tác đo an toàn đến tự tin chọn thiết bị điện cho gia đình.

1. Cường độ dòng điện là gì? Đơn vị và ký hiệu

Cường độ dòng điện là đại lượng đặc trưng cho độ mạnh hay yếu của dòng điện. Đại lượng này được xác định bằng lượng điện tích dịch chuyển qua tiết diện thẳng của dây dẫn trong một đơn vị thời gian. Cụ thể, dòng điện qua dây dẫn càng mạnh thì cường độ càng lớn.

1.1 Ký hiệu và đơn vị đo Ampe (A)

Ký hiệu: Cường độ dòng điện được ký hiệu bằng chữ I. Ký hiệu này bắt nguồn từ tiếng Pháp Intensite’ nghĩa là cường độ.

Đơn vị đo chuẩn theo SI: Trong hệ đo lường quốc tế, đơn vị đo cường độ dòng điện là Ampe (A). Đơn vị này được đặt theo tên nhà vật lý người Pháp Andre’-Marie Ampere

Bảng quy đổi đơn vị chuẩn

1.2 Bảng tham chiếu cường độ dòng điện trong thực tế

Con số thể hiện rõ mức độ tác động trong đời sống và kỹ thuật. Con số thể hiện rõ mức độ tác động trong đời sống và kỹ thuật. Trong môi trường nhà máy, dòng điện không chỉ phục vụ động cơ, máy móc mà còn cấp nguồn cho nhiều thiết bị tự động hóa. Chẳng hạn, van bi điều khiển điện sử dụng bộ truyền động điện để thực hiện đóng/mở van từ xa, vì vậy việc xác định đúng nguồn cấp và dòng điện định mức giúp hệ thống vận hành ổn định, đồng thời tránh quá tải mạch điện.

Việc lắp đặt thiết bị chống rò (Aptomat ELCB/RCBO) là bắt buộc trong hệ thống điện dân dụng để đảm bảo không có ròng dò gây nguy hiểm cho cơ thể người.

1.3 Dòng điện một chiều (DC) và dòng điện xoay chiều (AC)

Dựa trên đặc tính di chuyển của hạt mang điện, dòng điện được chia thành hai loại chính:

Dòng DC: Dòng điện có chiều không đổi theo thời gian. Nguồn cung cấp thường là pin, ắc quy, pin mặt trời.

Dòng AC: Là dòng điện có chiều và cường độ biến thiên chu kỳ theo thời gian. Đây chính là dòng điện lưới sử dụng trong sinh hoạt và công nghiệp.

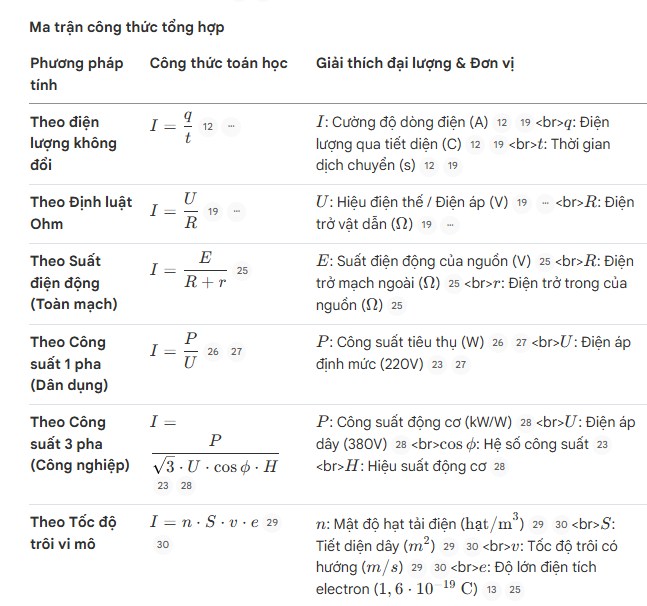

2. Các công thức tính cường độ dòng điện

Cường độ dòng điện được tính theo các công thức dưới đây:

3. Hướng dẫn cách đo cường độ dòng điện an toàn

Đo lường cường độ là thao tác quan trọng và bắt buộc để kiểm tra vận hành và phát hiện sự cố rò rỉ.

3.1 So sánh 3 thiết bị đo cường độ dòng điện phổ biến

3.2 Quy trình đo dòng điện bằng Đồng hồ vạn năng (VOM)

1. Bước 1: Chuyển núm vặn sang chế độ đo dòng điện (A hoặc mA).
2. Bước 2: Cắm que đo màu đen vào cổng COM. Cắm que đo màu đỏ vào cổng mA (dòng nhỏ) hoặc cổng 10A (dòng lớn).
3. Bước 3: Ngắt nguồn điện của mạch. Mắc nối tiếp đồng hồ vạn năng vào đoạn mạch cần đo.
4. Bước 4: Bật nguồn điện và đọc chỉ số hiển thị trên màn hình.
• Lưu ý: Nếu màn hình báo "OL" hoặc "1.", nghĩa là dòng điện vượt quá thang đo. Cần ngắt nguồn và chuyển sang thang đo lớn hơn.

[Nguồn điện (+)] ---- [Cổng 10A / Que đỏ] (VOM) [Que đen / Cổng COM] ---- [Tải / Thiết bị] ---- [Nguồn điện (-)]

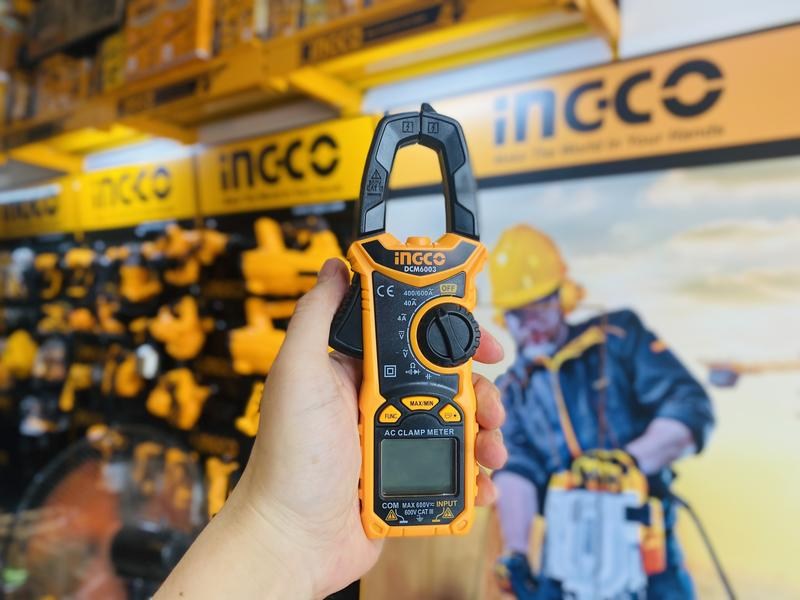

3.3 Quy trình đo dòng điện bằng Ampe kìm (Không cần ngắt mạch)

1. Bước 1: Chuyển thang đo ampe kìm sang chế độ dòng điện thích hợp (AC A hoặc DC A)
2. Bước 2: Bóp kìm để mở hàm kẹp. Kẹp duy nhất 1 dây dẫn (dây nóng hoặc dây trung tính) vào chính giữa khe kẹp.
3. Bước 3: Đọc giá trị cường độ hiển thị trên màn hình LCD.

❌ Sai lầm phổ biến: Kẹp cả 2 dây (dây nóng và dây nguội) cùng lúc vào ampe kìm. Hai dòng điện ngược chiều sẽ tự triệt tiêu từ trường, khiến đồng hồ hiển thị giá trị 0A

4. Tính dòng điện để chọn dây dẫn và aptomat (CB)

Cường độ là căn cứ để chọn tiết diện dây dẫn và thiết bị bảo vệ. Cường độ là căn cứ để chọn tiết diện dây dẫn và thiết bị bảo vệ. Với các thiết bị sử dụng động cơ điện như van bướm điều khiển điện, việc xác định đúng điện áp, công suất và dòng điện định mức cũng rất quan trọng để lựa chọn nguồn cấp, dây dẫn và thiết bị bảo vệ phù hợp.

4.1 Bảng công suất & Dòng điện tham chiếu thiết bị gia đình (220V)

4.2 Hướng dẫn 3 bước chọn tiết diện dây dẫn và Aptomat

Bước 1: Tính tổng công suất sử dụng (P)

Cộng tổng công suất tất cả thiết bị đồng thời hoạt động trong phòng hoặc gia đình.

Bước 2: Tính cường độ tổng (I)

Áp dụng công thức I = P/U (với điện áp lưới U = 220V)

Bước 3: Lựa chọn tiết diện dây và Aptomat (CB)

4.3 Các sự cố nguy hiểm liên quan

1. Quá tải điện (Overload): Cường độ thực tế vượt ngưỡng định mức (100%-500%) do bật quá nhiều thiết bị. Hiện tượng này làm dây dẫn nóng chảy, gây chập cháy.
2. Ngắn mạch/Đoản mạch (Short Circuit): Dòng điện di chuyển qua đường tắt không qua tải. Cường độ tăng vọt đột ngột gấp hàng nghìn lần, gây nổ và cháy hệ thống.
3. Rò rỉ điện (Leakage): Dòng điện truyền ra vỏ kim loại của thiết bị. Dù cường độ nhỏ dưới 1A, ngưỡng 30mA đã đủ gây tử vong nếu người chạm vào.

5. Câu hỏi thường gặp (FAQ)

1. Cường độ bao nhiêu mA thì gây nguy hiểm cho người?

Dòng điện rò rỉ qua cơ thể con người đạt ngưỡng từ 30mA trở lên đã gây co giật cơ ngực, khó thở và nguy hiểm trực tiếp đến tính mạng.

2. Tại sao đo dòng bằng VOM phải mắc nối tiếp, còn ampe kìm chỉ cần kẹp dây?

Đồng hồ vạn năng (VOM) đo trực tiếp lượng điện tích chạy xuyên qua thiết bị nên phải mắc nối tiếp vào mạch. Ampe kìm đo gián tiếp dựa trên từ trường biến thiên sinh ra xung quanh dây dẫn, do đó chỉ cần kẹp quanh dây mà không cần cắt mạch.

Tóm lại, cường độ dòng điện là chỉ số quyết định trực tiếp đến sự vận hành ổn định và độ an toàn cháy nổ của toàn bộ hệ thống điện. Làm chủ các công thức, biết cách thao tác đo chính xác và nắm vững các quy tắc chọn tiết diện dây dẫn sẽ giúp bạn hoàn toàn chủ động - từ việc giải quyết bài tập trên lớp cho đến xử lý sự cố điện thực tế tại nhà.
