Bút thử điện là gì? Tổng quan cách sử dụng bút thử điện an toàn hiệu quả

Bút thử điện là dụng cụ điện cầm tay không thể thiếu trong mỗi gia đình. Để kiểm tra nhanh nguồn điện trước khi sửa chữa, mỗi gia đình cần có bút thử điện. Việc sử dụng đúng cách sẽ giúp bạn bảo vệ bản thân và tránh rủi ro điện giật do bút gây ra.

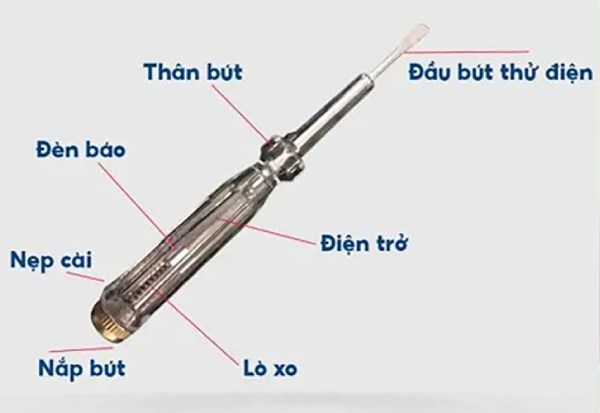

1. Cấu tạo bên trong bút thử điện

Bút có thiết kế nhỏ gọn dạng chiếc bút với cấu tạo khá đơn giản gồm:

• Đầu và thân bằng kim loại tiếp xúc trực tiếp với vị trí mang điện
• Điện trở có vai trò làm giảm dòng điện xuống mức cực nhỏ để đảm bảo an toàn cho người thao tác với bút.
• Bóng đèn neon có nhiệm vụ phát sáng báo hiệu có dòng điện chạy qua
• Lò xo dẫn điện nối bóng đèn với phần đỉnh bút
• Vỏ nhựa cách điện làm bằng nhựa chất lượng cao chuyên dụng có thể chịu nhiệt và cách điện tốt.
• Nắp kim loại và kẹp gài - nắp kim loại nằm ở đỉnh tay cầm, nẹp cài giúp giắt bút vào người dễ dàng.

2 Nguyên lý hoạt động của bút thử điện

Bạn có biết hiện nay trên thị trường có 2 loại bút thử điện phổ biến, loại tiếp xúc và loại cảm ứng không tiếp xúc.

1. Bút thử điện tiếp xúc (truyền thống)

Bút thử điện tiếp xúc có nguyên lý dựa trên hiệu ứng điện dung trên cơ thể người để tạo thành mạch điện kín. Cụ thể về cơ chế hoạt động như sau:

• Khi bạn chạm đầu kim loại của bút vào vật mang điện và đặt ngón tay tiếp xúc với phần kim loại trên nắp bút, dòng điện đi qua tạo thành một mạch điện kín. Do có điện trở nằm bên trong bút, dòng điện chạy qua cơ thể người được giới hạn cực kỳ nhỏ. Vì vậy dòng điện này không gây nguy hiểm hay điện giật cho người cầm bút.
• Dòng điện đi qua bóng đèn neon trong mạch kín này sẽ làm bóng đèn phát sáng. Từ đó thông báo thiết bị đang có điện.
• Bút truyền thống có giá thành rẻ, dùng để kiểm tra ổ cắm, phích cắm gia đình. Tuy nhiên có có rủi ro gây giật như dây điện sống nếu bị ướt hoặc hỏng điện trở, vì vậy cần đảm bảo bút an toàn trước khi sử dụng.

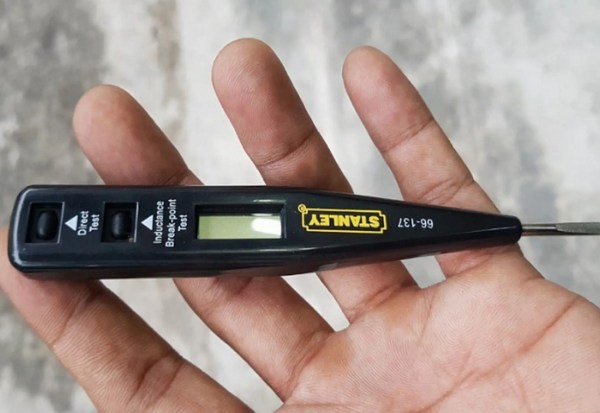

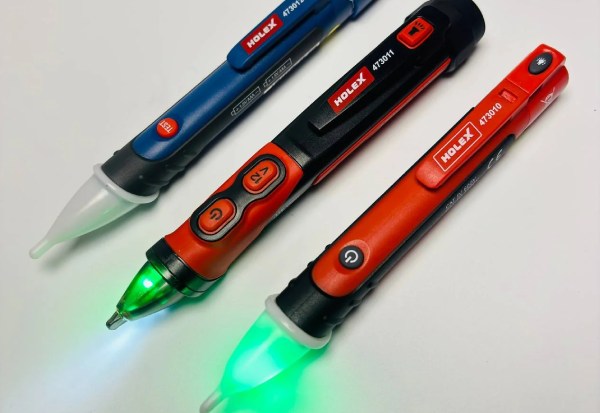

2. Bút thử điện cảm ứng không tiếp xúc

Bút thử điện cảm ứng không tiếp xúc hoạt động dựa trên 2 cơ chế vật lý quen thuộc. Đó là điện dung và cảm ứng điện từ.

Về nguyên lý ghép điện dung. Xung quanh dây dẫn khi có dòng điện xoay chiều AC sẽ sinh ra một trường điện từ. Khi dòng điện chạy qua dây dẫn, nó tạo ra một điện trường xung quanh dây.

Khi đưa đầu bút lại gần dây dẫn, tương tác giữa nguồn điện và mạch cảm ứng sẽ hình thành một tín hiệu điện và làm sáng đèn. Tuy nhiên nó chỉ hoạt động với dòng AC.

Về nguyên lý cảm ứng điện từ: Khi có dòng điện chạy qua dây dẫn, xung quanh dây sinh ra một từ trường bao quanh. Cảm ứng ở khoảng cách 1-2cm giúp phát hiện dòng từ trường này. Nhờ đó, bút thử cảm ứng cũng có thể nhận biết dòng bên ngoài vỏ nhựa cách điện.

Có thể thấy bút thử điện cảm ứng mang lại sự an toàn và và tiện lợi hơn loại bút thử truyền thống. Nó thường dùng để dò vị trí dây điện bị đứt ngầm âm tường, âm sàn  và có giá cao hơn loại truyền thống.

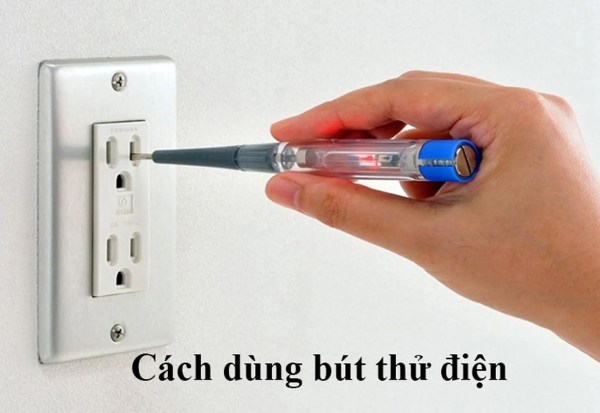

3. Cách sử dụng bút thử điện an toàn và đúng chuẩn kỹ thuật

Quy tắc trước khi đo: Để đảm bảo trong quá trình sửa chữa hệ thống điện an toàn và bút thử hoạt động đúng, bạn luôn cần thử bút cho một nguồn điện mà bạn chắc chắn mang điện trước. Điều này giúp đảm bảo bút hoạt động đúng chuẩn, để tránh thử sai trên nguồn điện cần tiến hành sửa chữa.

Thao tác đo điện đúng chuẩn:

1. Đối với bút thử điện tiếp xúc: Đặt đầu kim loại của bút vào vị trí cần kiểm tra, tay cầm chạm vào phần nắp kim loại ở trên đỉnh tay cầm. Nếu có mạch điện trong vị trí kiểm tra, bóng đèn neon trên bút sẽ phát sáng.
2. Đối với bút thử cảm ứng: Bạn cần cầm chắc vào phần vỏ nhựa cách điện. Sau đó đưa đầu bút lại gần dây điện, ổ cắm hoặc vỏ thiết bị. Nếu có điện, bút cảm ứng sẽ phát ra âm thanh báo hoặc bật đèn LED.

Một số lưu ý:

• Đèn neon sẽ chỉ sáng khi bạn đưa đầu bút vào chấu cắm chứa dây nóng. Đặt đầu bút vào chấu cắm dây nguội bóng đèn sẽ không sáng.
• Nếu là nguồn điện xoay chiều, hai cực của bóng neon thay phiên làm cực +/- nên cả hai cùng phát sáng. Nếu là nguồn điện một chiều, chỉ có cực nối với cực âm (-) của nguồn mới phát sáng.

4. Kinh nghiệm chọn mua bút thử điện theo kỹ sư điện

1. Chọn dải đo điện áp phù hợp

Mỗi bút thử điện có dải đo điện áp hoạt động riêng. Dải đo phổ biến là 12-1000V AC hoặc 48-1000V AC. Bạn cần chọn dải đo phù hợp với nhu cầu kiểm tra là điện gia dụng hay điện công nghiệp.

1. Ưu tiên tuân thủ tiêu chuẩn an toàn quốc tế

Thợ kỹ thuật nên ưu tiên mua sản phẩm đạt tiêu chuẩn an toàn CAT III hoặc CAT IV. Các tiêu chuẩn này đảm bảo thiết bị bảo vệ tốt người dùng trước sự cố quá áp.

1. Chọn tín hiệu báo và bổ sung

Bạn nên chọn bút tích hợp cả đèn LED báo và còi cảnh báo âm thanh. Nhiều model còn tích hợp thêm đèn pin chiếu sáng góc tối.

5. Câu hỏi thường gặp (FAQ)

1. Nên chọn bút thử điện hay đồng hồ vạn năng?

Bút thử phát hiện nhanh sự có mặt của dòng điện mà không cần tiếp xúc, thao tác nhanh và tiện lợi. Trong khi đó đồng hồ vạn năng có thể đo chính xác giá trị điện áp, dòng điện, điện trở nhưng cần chạm que đo trực tiếp và có kỹ năng đo theo chuyên môn.

2. Nguyên tắc an toàn không được quên khi sử dụng bút kiểm tra điện?

• Không sử dụng trong môi trường ẩm hoặc khi bạn đứng trên nền đất ẩm
• Không đo mạch điện có điện áp cao hơn giới hạn thiết kế của bút
• Ưu tiên chọn bút có nắp bảo vệ đầu nhọn để tránh làm bị hỏng.

3. Bút thử điện cảm ứng có đo được cho dòng điện một chiều không?

Đa số bút thiết kế cho dòng điện xoay chiều AC, vì vậy trên ô tô, bạn không dùng được bút do hệ thống xe ô tô sử dụng điện một chiều DC

4. Làm gì khi bút không báo điện dù dây đang có điện?

Có thể do pin yếu, điện áp thấp hơn dải đo tiêu chuẩn của bút, hoặc vỏ cách điện của dây quá dày. Bạn nên thay pin mới khi hiệu suất bút giảm.

5. Bút cảm ứng có dò được dây điện âm tường không?

Có. Bút có thể dò vị trí dây đứt ngầm âm tường qua lớp thạch cao hay gỗ ở khoảng cách 1-2cm. Tuy nhiên tường bê tông quá dày có thể cản trở từ trường của dây.

6. Có nên sử dụng bút để kiểm tra thiết bị điện tử phức tạp không?

Bút thử chủ yếu được thiết kế để phát hiện sự hiện diện của dòng điện trong các mạch điện đơn giản. Đối với thiết bị điện tử phức tạp hoặc có các linh kiện điện tử nhạy cảm, bạn nên sử dụng đồng hồ vạn năng để đo chính xác hơn và tránh gây hư hỏng cho thiết bị.

Bên cạnh bút thử điện, việc trang bị thêm các thiết bị như van bướm điều khiển điện và van bi điều khiển điện trong hệ thống ống dẫn cũng là một lựa chọn thông minh để kiểm soát lưu lượng chất lỏng một cách hiệu quả và an toàn. Các sản phẩm này không chỉ giúp tự động hóa quy trình mà còn nâng cao độ chính xác và an toàn trong quá trình vận hành.

Hy vọng bạn đã có thêm nhiều thông tin về bút thử điện và chọn cho mình được loại bút phù hợp cũng như biết cách bảo vệ mình khi sử dụng bút.
