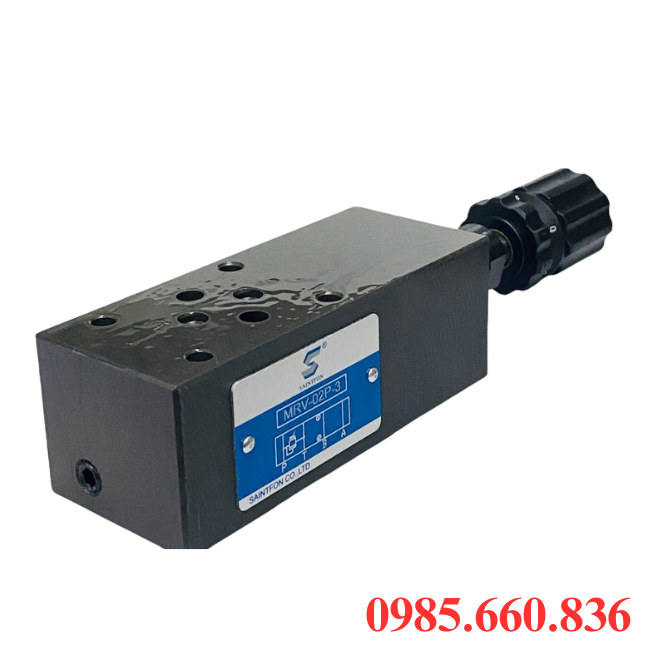

Van tràn Sainffon ZDB 10VP-1-40 | MRV 03P

I. Giới thiệu về van tràn Sainffon ZDB 10VP-1-40 | MRV 03P

Van tràn Sainffon ZDB 10VP-1-40 | MRV 03P là loại van điều áp thủy lực thiết kế dạng điều khiển bằng áp suất điều khiển và cấu trúc ván chồng để dùng trong hệ thống thủy lực công nghiệp có áp lực cao. Được sử dụng để giới hạn áp suất tối đa trong mạch thủy lực, bảo vệ chi tiết máy móc, bơm, xi lanh, và các đường ống khỏi áp suất vượt mức cho phép. Khi áp suất vượt giá trị cài đặt van sẽ mở để dầu chảy từ điểm áp lực cao về vị trí áp lực thấp hoặc về đường hồi, làm giảm áp lực dư thừa. Nổi bật với van điều áp hiệu chỉnh bằng pilot, đáp ứng chính xác áp suất đặt trước, thiết lế dạng ván chồng giúp thích hợp dễ dàng cho hệ thống. Có nhiều mức áp suất thiết lập được để phù hợp với ứng dụng khác nhau, tương thích với dầu khoáng thông thường, dải nhiệt độ và độ nhớt hoạt động rộng phù hợp cho nhiều môi trường.

II. Cấu tạo, nguyên lý hoạt động van tràn Sainffon ZDB 10VP-1-40

1. Cấu tạo van tràn Sainffon ZDB 10VP-1-40

Van tràn Sainffon ZDB 10VP-1-40 là van điều áp dạng pilot thiết kế dạng tấm chồng với phần ván kẹp giữa các tấm để gắn vào cụm van hoặc khối thủy lực, cấu tạo chung gồm các bộ phận chính như:

Thân van thiết kế dạng ván kẹp để giúp van dễ dàng lắp đặt trực tiếp giữa các tấm trong hệ thống, là bộ phận chính bao bọc và giữ cố định toàn bộ chi tiết bên trong, trên thân có các cửa dầu P – T.

Con trượt chính đóng vai trò điều khiển chính dòng dầu từ cửa P về của T, khi áp suất trong hệ thống vượt quá giá trị cài đặt, con trượt sẽ dịch chuyển để mở đường cho dầu hồi về thùng, gia công chính xác, chịu mài mòn cao.

Van pilot là bộ phận cảm biến áp suất, điều khiển hoạt động con trượt chính, khi áp lực vượt ngưỡng cài đặt van mở xả một phần dầu từ buồng điều khiển về cửa T, sự thay đổi làm con trượt dịch chuyển, mở đường dầu.

Lò xo gắn với van pilot để mở van, độ nén được điều chỉnh bằng vít hoặc tay vặn giúp người điều khiển cài đặt mức áp suất phù hợp với yêu cầu hệ thống, với nhiều dài lò xo khác nhau đáp ứng các mức áp suất tối đa.

Cụm điều chỉnh áp suất là vít, núm, tay vặn trên thân dùng để thay đổi lực nén lò xo, cho phép người vận hành dễ dàng điều chỉnh áp suất xả van, thường có đai ốc khóa hoặc nắp bảo vệ để tránh chỉnh sai.

Vòng làm kín được bố trí tại các vị trí tiếp xúc giữa thân van và tấm lắp để ngăn rò rỉ dầu, chất liệu thường dùng là NBR, FKM tùy vào môi trường và loại dầu thủy lực.

2. Nguyên lý hoạt động van tràn Sainffon ZDB 10VP-1-40

Van tràn Sainffon ZDB 10VP-1-40 thuộc loại van tràn điều khiển gián tiếp bằng pilot, hoạt động theo cơ chế cân bằng áp suất giữa buồng điều khiển và lực lò xo. Trạng thái bình thường dầu từ bơm đi vào cổng P đi qua van và cung cấp cho hệ thống thủy lực, áp suất trong hệ thống chưa vượt quá ngưỡng cài đặt, van pilot vẫn đóng, dầu không thoát ra đường hồi. Con trượt chính được giữ cố định nhờ áp suất cân bằng và lực lò xo, vì vậy đường P đến T bi chặn đảm bảo áp lực cung cấp cho hệ thống. Áp suất tăng vượt ngưỡng cài đặt, áp suất từ cổng P đi qua lỗ tiết lưu nhỏ tác động lên van pilot, khi áp suất đạt tới giá trị điều chỉnh bằng vít chỉnh lò xo, lực thủy lực vươt quá lực nén lò xo làm van mở. Van mở dầu từ buồng điều khiển phía sau con trượt chính thoát về cổng T, áp suất trong buồng giảm, con trượt chênh lệch đẩy ra mở đường dầu từ P sáng T. Khi áp suất giảm xuống dưới ngưỡng cài đặt sau khi một lượng dầu được xả về thùng, áp suất hệ thống giảm dần, áp lực nhỏ hơn giá trị cài đặt lò xo ép van pilot đóng lại. Dầu trong buồng điều khiển tăng trở lại, tạo cân bằng, con trượt chính đóng, ngăn không cho dầu từ P sang T. Hệt hống quy trở lại trạng thái làm việc bình thường, duy trì áp lực ổn định cho toàn bộ mạch thủy lực.

III. Thông số kỹ thuật van tràn Sainffon ZDB 10VP-1-40

• Tên sản phẩm: Van tràn
• Model: ZDB 10VP-1-40
• Áp suất làm việc: 315bar
• Áp suất cài đặt: 20 – 315bar
• Lưu lượng: 80 L/min
• Cổng kết nối: G3/8, NG10
• Nhiệt độ dầu: -20 – 80 độ C
• Độ nhớt dầu: 10 – 380 mm²/s
• Thương hiệu: Sainffon
• Ứng dụng: Máy ép, hệ thống nâng hạ, máy gia công cơ khí
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

IV. Ưu, nhược điểm van tràn Sainffon ZDB 10VP-1-40

1. Ưu điểm van tràn Sainffon ZDB 10VP-1-40

Nhờ cơ chế điều khiển bằng pilot van tràn Sainffon ZDB 10VP-1-40 có thể mở khi áp suất vượt mức đã cài đặt một cách rất chính xác, hạn chế quá áp mà không đóng mở quá dể gây rung lắc.

Hoạt động ổn định dưới á suất cao với thiết kế thân dnagj ván kẹp và cấu trúc bên trong chịu áp lực lớn giúp van đáp ứng tốt với các hệ thống thủy lực công suất cao.

Thiết kế gọn, lắp đặt linh hoạt nhờ dạng thiết kế tấm kẹp giúp van dễ tích hợp với các mô đun, không cần chiếm nhiều không gian thuận tiện cho việc sửa chữa và bảo trì van.

Chống ảnh hưởng của áp lực hồi, dòng van pilot này ít chịu ảnh hưởng hưởng từ áp lực hồi so với van lò xo trực tiếp, giúp áp suất đóng mở ổn định hơn trong thực tế có áp lực phụ tốt, biến động.

Khả năng chịu lưu lượng lớn với các phiên bản NG10 hoặc tương đương, van có thể xử lý lưu lượng lớn, phù hợp với máy móc công ngiệp, hệ thống cần xả áp nhanh khi có sự cố.

Tính an toàn cao, van giữ  hệ thống ở mức áp suất đặt một cách an toàn, tránh quá tải cho đường ống, bơm, xi lanh khi có biến động bất thường, van sẽ xả áp để bảo vệ thiết bị.

Nhờ cấu tạo có van tràn thủy lực và bộ pilot riêng nên khi cần suear hoặc thay thế chỉ cần làm ở phần pilot hoặc van tràn mà không cần thay cả bộ lớn, phần điều chỉnh được trang bị núm, nắp bảo vệ tranh chỉnh sai.

2. Nhược điểm van tràn Sainffon ZDB 10VP-1-40

• Cấu tạo phức tạp nên có thêm van pilot và nhiều chi tiết nhỏ nên dễ bị ảnh hưởng bởi tạp chất trong dầu, cần dầu sạch để hoạt động ổn định.
• Chi phí cao hơn van trực tiếp, giá thành, bảo trì và thay thế thường đắt hơn do thiết kế phức tạp hơn.
• Yêu cầu hệ thống lọc dầu tốt, nếu dầu không được lọc kỹ cặn bẩn có thể làm kẹt van giảm tuổi thọ và độ chính xác.
• Thời gian phản hồi chậm khi áp suất tăng đột ngột van mở chậm hơn vàn tràn trực tiếp có thể gây chênh áp nhất thời.

V. Ứng dụng van tràn Sainffon ZDB 10VP-1-40

Một trong những thiết bị quan trọng trong hệ thống thủy lực, van tràn Sainffon ZDB 10VP-1-40 đóng vai trò kiểm soát, giới hạn áp suất, thiết kế điều khiển gián tiếp, kahr năng làm việc ổn định nên phù hợp nhiều lĩnh vực khác nhau.

Máy ép thủy lực van giúp duy trí áp suất ổn định theo mức cài đặt, ngăn chặn tình trạng áp suất tăng vượt mức, đây là yếu tố then chốt giúp máy hoạt động liên tục và bền bỉ.

Thiết bị nâng hạ như cẩu, thang nâng, xe nâng giúp giữ áp suất ổn định khi tải thay đổi , đảm bảo quá trình nâng hạ an toàn, hạn chế nguy cơ tụt tải hoặc mất kiểm soát hệ thống.

Máy công cụ CNC, thiết bị gia công cơ khí chính xác, áp suất dầu luôn được duy trì ở mức phù hợp, nhờ đó các chi tiết máy được gia công với độ chính xác cao, giảm rung động và sai số.

Ngành công nghiệp nặng giúp ngăn chặn sự cố nguy hiểm khi áp suất hệ thống vượt qus ngưỡng cho phép, bảo vệ thiết bị khỏi hư hỏng và giảm thiểu rủi ro dừng máy đột ngột.

Hệ thống thủy lực di động như máy xúc, máy gặt, xe cơ giới, van giúp tăng độ tin cậy, hạn chế rò rỉ, giữ hệ thống vận hành ổn định ngay cả trong điều kiện làm việc khắc nghiệt.

VI. Lưu ý khi lắp đặt và vận hành van tràn Sainffon ZDB 10VP-1-40

Trước khi lắp đặt van tràn Sainffon ZDB 10VP-1-40 cần đảm bảo van và hệ thống thủy lực sạch, không có bụi bẩn, cặn dầu hay mạt kim loại, kiểm tra gioăng, phớt ren kết nối ở tình trạng tốt.

Lắp đúng vị trí và hướng theo sơ đồ thủy lực và ký hiệu trên thân van, tránh lắp sai chiều dòng dầu vì có thể làm van không mở hoặc hỏng cấu tạo bên trong.

Đảm bảo hệ thống lọc dầu tốt, sử dụng bộ lọc đạt chuẩn để ngăn cặn bẩn lọt vào van, tránh làm kẹt lỗ pilot, dầu thủy lực nên có nhớt phù hợp, sạch và thay thế định kỳ.

Điều chỉnh áp suất phù hợp khi cài đặt, chỉ điều chỉnh áp suất trong giới hạn cho phép, vặn núm điều chỉnh từ từ, không siết quá nhanh để tránh gây sốc áp suất cho hệ thống.

Kiểm tra khi vận hành, sau lắp đặt vận hành thử ở áp suất thấp để kiểm tra độ kín và hoạt động ổn định, the dõi áp suất hệ thống bằng đồng hồ để đảm bảo van mở đúng mức cài đặt.

Vệ sinh bề mặt van, kiểm tra gioăng và lò xo để kịp thời thay thế khi có dấu hiệu mòn hoặc rò rỉ, kiểm tra độ chính xác của áp suất cài đặt, tránh tình trạng lệch áp gây mất an toàn.

VII. Quy trình bảo dưỡng, bảo trì định kỳ van tràn Sainffon ZDB 10VP-1-40

Để van tràn Sainffon ZDB 10VP-1-40 họat động ổn định, chính xác và có tuổi thọ lâu dài,việc bảo dưỡng bảo trì định kỳ là rất quan trọng để van hoạt động tốt hơn.

Trước khi tiến hành bảo dưỡng, phải ngắt nguồn bơm thủy lực và xả áp hết áp suất trong đường ống, đặt biển cảnh báo tránh việc khởi động hệ thống.

Vệ sinh bề mặt bên ngoài bằng cách lau bụi bẩn, dầu mỡ bám trên thân van, kiểm tra tình trạng các bulong, ốc siết để đảm bảo kết nối chắc chắn.

Kiểm tra dầu thủy lực và bộ lọc đảm bảo dầu trong hệ thống sạch, có độ nhớt phù hợp, vệ sinh thay thế bộ lọc dầu nếu phát hiện bẩn, tác nghẽn, nhằm ngăn cặn bẩn lọt vào.

Kiểm tra lò xo, bi, đĩa và pilot van để phát hiện kịp thời hiện tượng mài mòn, biến dạng hoặc kẹt, làm sạch chi tiết nhỏ, đặc biệt ở nơi dễ bị tắc, thay thế gioăng phớt nếu có dấy hiệu hư hỏng, rò rỉ.

Sau khi lắp đặt, điều chỉnh áp suất tư mức thấp đến mức cài đặt để kiểm tra độ ổn định, đảm bảo van mở đúng áp suất mong muốn và không có hiên tượng rung giật.

Vận hành thử trong điều kiện tải nhẹ, quan sát đồng hồ áp suất để đảm bảo van hoạt động chính xác, theo dõi nhiệt độ và âm thanh bất thường để xử lý kịp thời.

Bảo dưỡng định kỳ 3 – 6 tháng, tùy vào điều kiện làm việc, với hệ thống thủy lực hoạt động liên tục, tải nặng nên kiểm tả thường xuyên hơn để phòng ngừa sự cố.

VIII. Báo giá van tràn Sainffon ZDB 10VP-1-40

Giá van tràn Sainffon ZDB 10VP-1-40 trên thị trường thường phụ thuộc vào nhiều yếu tố khác nhau như dải áp suất và lưu lượng làm việc là hai tiêu chí lớn. Ngoài ra chất liệu cấu tọ và gioăng làm kín cũng quyết định đến độ bền và mức giá, thường những dòng van có chất liệu cao cấp hơn thì giá sẽ cao hơn. Để mua được sản phẩm chính hãng, đảm bảo về chất lượng cùng mức giá hợp lý thì quý khách nên lựa chọn những đơn vị phân phối uy tín có nhiều kinh nghiệm trong lĩnh vực thủy lực. Thuận Phát được biết đến là đơn vị cung cấp thiết bị thủy lực uy tín trong đó có van tràn. Với nhiều năm kinh nghiệm trong ngành, chúng tôi tự tin khẳng định rằng tất cả các sản phẩm đều có nguồn gốc xuất xứ rõ ràng, chi phí giá cả hợp lý, chính hãng 100%, bảo hành lên đến 12 tháng, hỗ trợ giao hàng toàn quốc. Đội ngũ kỹ thuật và chuyên viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ tư vấn, lựa chọn sản phẩm phù hợp với hệ thống của quý khách, hướng dẫn lắp đặt, bảo trì, vận hành van. Thuận Phát không chỉ được khách hàng biết đến về sản phẩm tốt, chính hãng, nguồn gốc rõ ràng mà còn đi đôi vưới đó là dịch vụ hậu mãi. Để biết thêm thông tin chi tiết quý khách vui lòng liên hệ 0985.660.836 để được bộ phận tổng đài hỗ trợ tiếp nhận thông tin và đưa ra phương hướng gaiir quyết sớm nhất.
