Van tràn mặt bích Sainffon DB10-1-50 | SPG 03

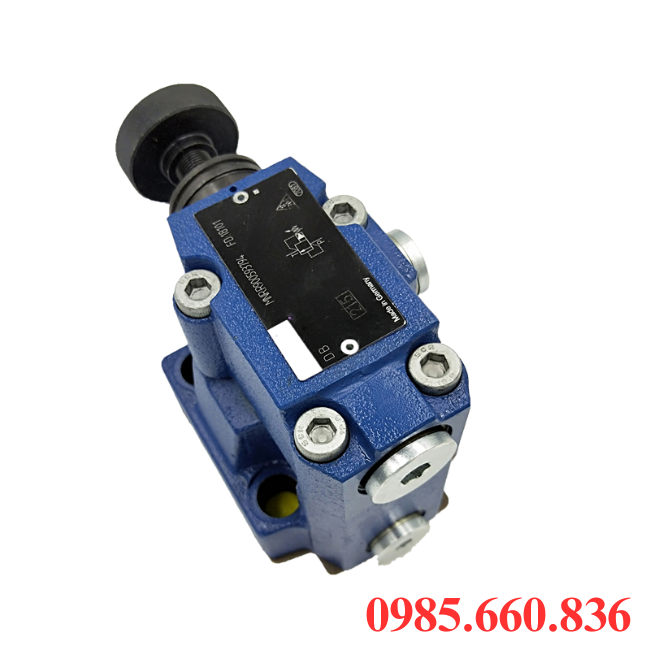

I. Giới thiệu về van tràn mặt bích Sainffon DB10-1-50 | SPG 03

Van tràn hay van xả vượt áp mặt bích Sainffon DB10-1-50 | SPG 03 là thiết bị điều khiển áp suất được thiết kế để bảo vệ hệ thống thủy lực khỏi áp suất vượt mức cho phép. Khi áp suất vượt ngưỡng cài đặt van sẽ mở để xả dầu, nhớt, chất lỏng về thùng, vị trí áp suất thấp, giúp giảm áp tức thì, bảo vệ phần tử trong hệ thống như xi lanh, ống dẫn, bơm. Nổi bật với thiết kế mặt bích thuận tiện cho việc kết nối với đường ống có kích thước lớn, áp suất cao đảm bảo độ kín và chịu lực tốt. Hiệu suất cao, độ tin cậy nhờ chất liệu chịu áp, chịu mài mòn, đảm bảo hoạt động ổn định trong môi trường công nghiệp. Ứng dụng rộng rãi trong các hệ thống thủy lực công nghiệp, máy ép, hệ thống thủy lực nhà máy, hệ thống dầu và khí, nơi cần giữ áp suất ổn định và an toàn cho hệ thống, Đây chính là sự lựa chọn đáng tin cậy cho các hệ thống yêu cầu kiểm soát áp suất cao, đảm bảo hiệu suất và độ an toàn của toàn bộ hệ thống vận hành.

II. Cấu tạo và nguyên lý hoạt động van tràn mặt bích Sainffon DB10-1-50

1. Cấu tạo van tràn mặt bích Sainffon DB10-1-50

Thân van tràn mặt bích Sainffon DB10-1-50 được làm bằng chất liệu kim loại chịu áp lực cao như thép gang, thép đúc, thép hợp kim. Có mặt bích hai đầu để kết nối với đường ống, bên trong than van thường có khoang dẫn lưu và khoang chứa các chi tiết chuyển động.

Nắp van dùng để che đậy phần khoang bên trong và cố định các chi tiết như lò xo, trục van có đai ốc, ốc hoặc bulong để mở ra khi cần bảo dưỡng hoặc thay thế linh kiện bên trong.

Piston bộ phận chịu lực tác động để điều khiển việc đóng mở van theo áp suất, có thể là piston trượt hoặc đĩa tùy thiết kế, trên piston có gioăng, vòng đêm để đảm bảo độ kín khi van đóng.

Lò xo điều áp chịu lực kéo nén gắn giữa piston, nắp và thân van để chịu áp lực giúp giữ van ở trạng thái đóng khi áp suất hệ thống chưa vượt mức cài đặt, khi áp suất vượt mức, lực đẩy từ chất lỏng làm van mở.

Nút điều chỉnh áp suất là bộ điều chỉnh để thay đổi độ nén lò xo, từ đố thay đổi áp suất mở van, thường được gắn ở phần nắp hoặc phía trên lò xo, có đai ốc khóa để cố định giá trị cài đặt.

2. Nguyên lý hoạt động van tràn mặt bích Sainffon DB10-1-50

Van tràn mặt bích Sainffon DB10-1-50 hoạt động dựa trên nguyên lý cân bằng giữa lực áp suất chất lỏng trong hệ thống và lực nén của lò xo. Khi áp suất trong hệ thống chưa vượt quá giá trị cài đặt, lực nén của lò xo giữ chặt piston ở vị trí đóng. Lưu chất trong hệ thống đi qua đường chính, không thoát qua van tràn, hệ thống hoạt động ổn định ở mức áp suất định mức. Áp suất tăng lên và lớn hơn giá trị áp suất cài đặt, piston bị đẩy lên mở cửa xả, lưu chất dư thoát qua cửa thoát của van, chảy về thùng dầu hoặc đường hồi áp suất thấp. Trong quá trình làm việc, van liên tục mở đóng một phần để giữ áp suất trong hệ thống ổn định quanh giá trị cài đặt. Khi áp suất giảm xuống mức an toàn, lực lò xo thắng lực dòng chảy và đưa đĩa van trở về vị trí đóng.

III. Thông số kỹ thuật van tràn mặt bích DB10-1-50

• Kiểu van: Van tràn mặt bích
• Kích thước: Size 10
• Áp suất: 35Mpa
• Lưu lượng: 250L/min
• Chất liệu: Thép, gang đúc
• Nhiệt độ: -30 – 80 độ C
• Độ nhớt dầu: 10 – 400 cSt
• Tiêu chuẩn: ISO 4406
• Kiểu kết nối: Mặt bích
• Điều chỉnh áp suất: Vít điều chỉnh
• Gioăng làm kín: NBR, FKM
• Ứng dụng: Dầu khí, hóa chất, luyện kim, cơ khí nặng
• Thương hiệu: Sainffon
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

IV. Ưu điểm, hạn chế van tràn mặt bích DB10-1-50

1. Ưu điểm van tràn mặt bích DB10-1-50

Khả năng chịu áp suất cao, lưu lượng lớn vì van được thiết kế cho áp suất làm việc tối đa lên đến 35Mpa, phù hợp với hệ thống thủy lực công suất lớn và môi trường làm việc khắc nghiệt.

Kết nối kiểu mặt bích giúp liên kết vững chắc với đường ống, hạn chế tối đa rò rỉ dầu trong quá trình vận hành, việc tháo lắp, bảo trì thay thế trở nên đơn giản hơn so với kiểu lắp ren.

Trang bị vít điều chỉnh có đai ốc khóa, cho phép người vận hành cài đặt áp suất làm việc theo nhu cầu thực tế, điều chỉnh linh hoạt, đảm bảo hệ thống hoạt động ổn định, an toàn.

Thân được cấu tạo từ thép và gang đúc chịu lực, bề mặt gia công chính xác giúp tăng tuổi thọ, bộ phận làm kín sử dụng gioăng NBR, FKM có khả năng chịu mài mòn, chống rò rỉ.

Hoạt động theo nguyên lý cân bằng lực giữa lò xo và áp suất dầu, giúp ngăn ngừa tình trạng quá tải, khi áp suất vượt ngưỡng, van tự động xả dầu về bể chứa, giữ áp suất ở mức ổn định.

Sử dụng rộng rãi trong máy ép thủy lực, cầu trục, hệ thống nâng hạ, day chuyền sản xuất công nghiệp, thích hợp cho hệ thống thủy lực công suất lớn, yêu cầu độ ổn định áp suất cao.

2. Nhược điểm van tràn mặt bích DB10-1-50

• Do thiết kế dạng mặt bích và khả năng chịu áp suất cao, van cồng kềnh hơn so với loại ren gây khó khăn khi lắp đặt trong không gian hạn chế.
• Giá thành và phụ kiện đi kèm thường cao hơn, không phù hợp với các hệ thống nhỏ hoặc yêu cầu tiết kiệm chi phí.
• Làm việc với áp suất và lưu lượng lớn khiến gioăng, lò xo, piston dễ bị mài mòn cần kiểm tra định kỳ để tránh rò rỉ, giảm hiệu quả vận hành.
• Dễ bị ảnh hưởng bởi tạp chất, mạt kim loại, dầu kém chất lượng do đó bắt buộc phải két hợp với hệ thống lọc dầu đặt chuẩn.
• Áp suất cài đặt thay đổi bằng vít điều chỉnh cơ học chưa có tính năng tự động, gây tốn thời gian khi phải điều chỉnh nhiều lần trong quá trình sử dụng.

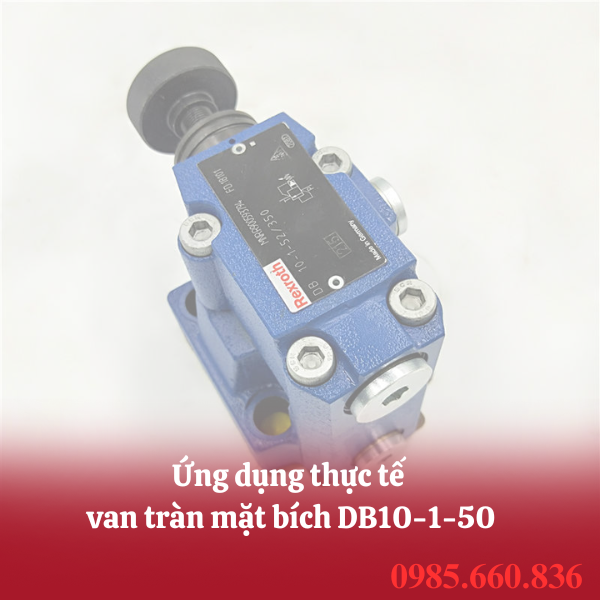

V. Ứng dụng thực tế van tràn mặt bích DB10-1-50

Được xem là bộ phận quan trọng trong nhiều hệ thống thủy lực quy mô lớn, nhờ khả năng kiểm soát áp suất ổn định, van tràn mặt bích DB10-1-50 đảm bảo an toàn và tối ưu hiệu suất vận hành.

Trong thiết bị gia công cơ khí nặng, áp suất thường xuyên biến đổi đột ngột. giúp duy trì áp suất ở mức cài đặt, tránh tình trạng quá tải gây hư hỏng xi lanh, vận hành êm ái, giảm rung lắc, tăng độ chính xác.

Hệ thống nâng hạ công nghiệp van đóng vai trò ngăn chặn nguy cơ áp suất vượt ngưỡng khi nâng tải trọng nặng, hệ thống luôn duy trì được sự ổn định, giảm rủi ro và tăng tuổi thọ.

Ứng dụng trong máy cán thép, máy uốn, máy đúc áp lực nơi yêu cầu làm việc liên tục với cường độ cao, giuso bảo vệ thiết bị khỏi sự cố áp suất cao kéo dài, đảm bảo quá trình san xuất an toàn.

Sử dụng để điều tiết áp suất trong hệ thống đường ống dẫn dầu, khí nén, bồn chứa hóa chất nguy hiểm, giúp ngăn ngừa sự cố rò rỉ, cháy nổ do áp suất tăng cao, đảm bảo an toàn cho người vận hành.

Trong các ngành sản xuất như nhựa, giấy, thực phẩm, bao bì, van hỗ trợ duy trì áp suất ổn định chi hệ thống thủy lực của máy ép, nhờ vậy quy trình sản xuất diễn ra tốt hơn, hạn chế ngừng máy.

Ứng dụng trong hệ thống điều khiển tuabin, máy phát điện đòi hỏi sự chính xác tuyệt đối, đảm bảo thiết bị hoạt động ổn định, liên tục kéo dài tuổi thọ, tránh sự cố nguy hiểm gây gián đoạn.

VI. Hướng dẫn bảo dưỡng, bảo trì định kỳ van tràn mặt bích DB10-1-50

Để van tràn mặt bích DB10-1-50 hoạt động ổn định, bền bỉ và hạn chế hư hỏng trong quá trình sử dụng, việc bảo dưỡng, bảo trì định kỳ là vô cùng quan trọng.

• Kiểm tra định kỳ ít nhất 1 tháng/lần đối với hệ thống hoạt động thường xuyên, kiểm tra bề mặt van các mối nối mặt bích và gioăng làm kín phát hiện kịp thời rò rỉ dầu.
• Đo và so sánh áp suất thực tế với mức cài đặt ban đầu, điều chỉnh nếu có sai lệch, kiểm tra độ nhạy và khả năng phản hồi của lò xo, cuộn van.
• Vệ sinh làm sạch bên ngoài bằng cách lau chùi sạch bụi bẩn, dầu mỡ bám bên ngoài thân van bằng khăn mềm.
• Tháo vệ sinh các chi tiết như ty van, lò xo, lõi van bằng dung dịch chuyên dụng, đảm bảo dầu sạch, không lẫn tạp chất.
• Tra dầu, mỡ bôi trơn vào những vị trí ma sát cao để đảm bảo vận hành êm ái, thay thế kịp thời gioăng làm kín, lò xo, chi tiết bị mòn.
• Kiểm tra dầu thủy lực trong hệ thống định kỳ thay dầu thủy lực theo khuyến cáo nhà sản xuất, lọc dầu trước để hạn chế sự cố kẹt, rò rỉ.
• Có thể ghi chép và theo dõi lịch sử bảo trì, theo dõi tình trạng van sau mỗi lần bảo dưỡng, xem xét thời gian thay thế điều chỉnh áp để có kế hoạch bảo trì tiếp.

VII. Tiêu chí lựa chọn van tràn mặt bích DB10-1-50

Để đảm bảo van tràn mặt bích DB10-1-50 hoạt động hiệu quả, phù hợp với từng hệ thống thủy lực, người vận hành cần dựa vào một số tiêu chí quan trọng như sau:

Xác định áp suát tối đa của hệ thống để lựa chọn dải áp suất cài đặt của van phù hợp, nếu chọn sai mức áp suất van có thể hoạt động không ổn định, gây quá tải.

Lưu lượng dầu qua van có giới hạn nhất định, do đố cần tính toán lưu lượng dầu trong hệ thống, lưu lượng quá cao so với kahr nnag của van sẽ gây nóng dầu, giảm hiệu suất và dễ hư hỏng.

Kích thước và kiểu lắp chọn đúng chuẩn mặt bích theo tiêu chuẩn DIN, ISO, JIS để lắp đặt khớp với hệ thống, sai kích thước gây khó khăn khi lắp đặt, dễ rò rỉ dầu.

Chất lượng dầu thủy lực hoạt động ổn định nhất là sạch, đúng cấp độ nhớt, nếu hệ thống có môi trường khắc nghiệt như nhiệt đọ cao, nhiều bụi bẩn, nên kết hợp bộ lọc dầu để bảo vệ van.

Thương hiệu và nguồn gốc nên ưu tiên chọn sản phẩm chính hãng Sainffon, có đầy đủ chứng từ CO~CQ tránh hàng trôi nổi, kém chất lượng vì dễ gây sự cố nghiêm trọng trong vận hành.

Nhu cầu thực tế của hệ thống đang cần van để bảo vệ an toàn, ổn định áp suất hay kiểm soát quá trình làm việc, từ đó chọn van phù hợp về cấu tạo, độ bền, độ nhạy và tuổi thọ.

VIII. Báo giá van tràn mặt bích DB10-1-50

Giá van tràn mặt bích DB10-1-50 thường không cố định mà thay đổi tùy thoe nhiều yếu tố khác nhau. Mức giá phụ thuộc vào thương hiệu, nguồn gốc xuất xứ, bởi nếu là sản phẩm chính hãng Sainffon sẽ có chất lượng, độ bền và độ chính xác cao hơn. Tại Thuận Phát quý khách có thể thoải mái tự do lựa chọn sản phẩm van tràn với đa dạng mẫu mã khác nhau. Tất cả các sản phẩm tại cửa hàng chúng tôi đều có nguồn gốc xuất xứ rõ ràng, đầy đủ CO~CQ, đảm bảo chính hãng 100%. Với nhiều năm kinh nghiệm trong ngành cùng đội ngũ kỹ thuật viên chuyên viên giàu kinh nghiệm, hy vọng mang đến cho khách hành những trải nghiệm tốt nhất. Khi mua sản phẩm tại cửa hàng quý khách sẽ được hỗ trợ tư vấn lựa chọn, báo giá chi tiết từng sản phẩm với mức giá cạnh tranh, minh bạch, hỗ trợ lắp đặt, hướng dẫn bảo dưỡng bảo trì và thay mới van. Ngoài ra, chúng tôi còn hỗ trợ giao hàng nhanh chóng và giao sản phẩm toàn quốc với thời gian nhanh chóng. Mọi thông tin chi tiết vui lòng liên hệ qua Hotline 0985.660.836 để được hỗ trợ tư vấn báo giá, giải đáp thắc mắc và lựa chọn sản phẩm phù hợp nhất.
