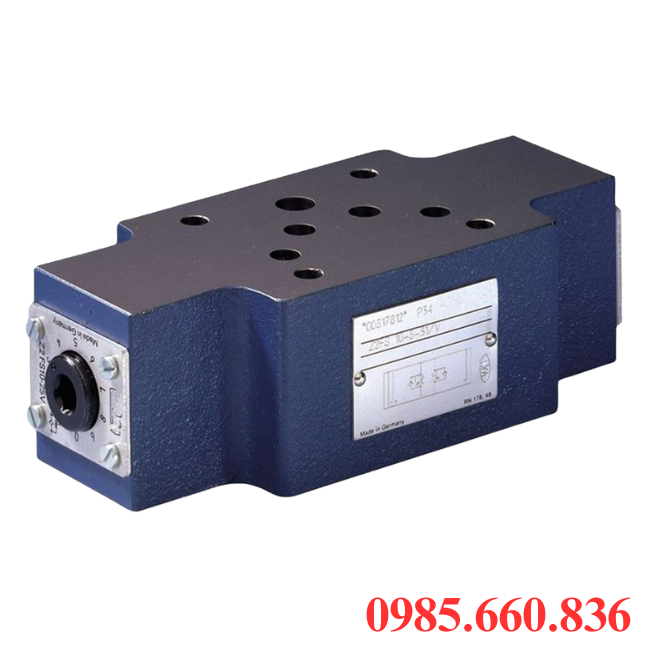

Van tiết lưu Sainffon Z2FS 10-30 | MTCV 03W

I. Khái niệm về van tiết lưu Sainffon Z2FS 10-30 | MTCV 03W

Van tiết lưu Sainffon Z2FS 10-30 | MTCV 03W van điều chỉnh lưu lượng trong hệ thống thủy lực, có nhiệm vụ kiểm soát tốc độ dầu đi qua các khoang làm việc. Nhờ khả năng thay đổi tiết diện dòng chảy, van giúp duy trì áp suất lưu lượng ổn định, đảm bảo các thiết bị vận hành trơn tru, chính xác và an toàn. So với một số dòng van tiết lưu thông thường, dòng Z2FS 10-30 được thiết kế với độ bền cao, chịu áp lực lớn và thích hợp cho nhiều môi trường làm việc khắc nghiệt. Là sự chọn phổ biến cho các hệ thống thủy lực trong công nghiệp, máy móc xây dựng, khai khoáng và sản xuất cơ khí.

II. Thông số kỹ thuật van tiết lưu Sainffon Z2FS 10-30

• Tên sản phẩm: Van tiết lưu
• Model: Z2FS 10-30
• Ký hiệu: MTCV 03W
• Áp suất: 250 – 350bar
• Lưu lượng: 10 – 30 L/min
• Nhiệt độ: -20 – 80 độ C
• Chất liệu: Thép hợp kim, gang, inox
• Kiểu kết nối: Flange, mặt bích, lắp ren
• Tiêu chuẩn: ISO, DIN, ANSI, JIS
• Ứng dụng: Công nghiệp, khai khoáng, cơ khí, máy móc xây dựng
• Thương hiệu: Sainffon
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Cấu tạo và nguyên lý hoạt động van tiết lưu Sainffon Z2FS 10-30

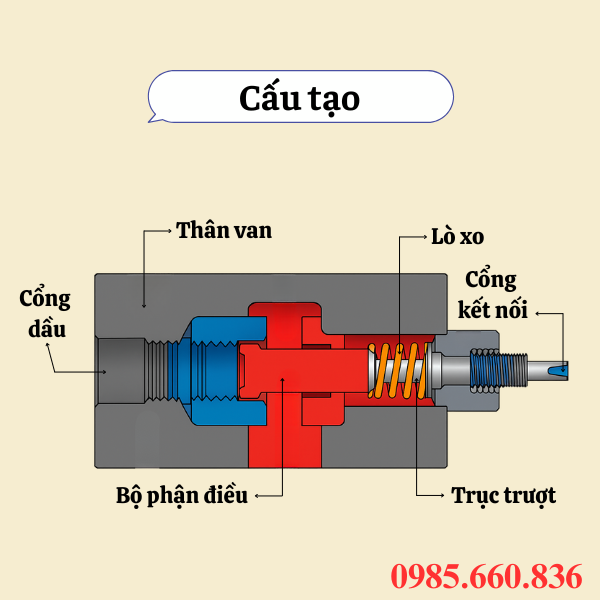

1. Cấu tạo van tiết lưu Sainffon Z2FS 10-30

Thân van tiết lưu Sainffon Z2FS 10-30 với thiết kế kết cấu dạng tấm kẹp, có thể lắp trực tiếp hoặc đặt giữa van phân phối và bệ lắp. Gia công từ thép hợp kim chất lượng cao, trong có khoang dầu cho dòng chảy đi qua.

Trục trượt bộ phận chính giúp kiểm soát dòng chảy của dầu thủy lực, trục có khả năng trượt trong thân để thay đổi tiết diện dòng dầu đi qua, khi xoay vít hoặc núm chỉnh, trục dịch chuyển tạo ra mức độ tiết lưu khác nhau.

Bộ phận điều chỉ nằm bên ngoài thân van, thường là ốc vít, núm xoay dùng để điều chỉnh mức độ đóng mở của trục tiết lưu, một ố phiên bản có thêm cơ chế khóa vít để tránh tình trạng tự xoay.

Van kiểm tra được tích hợp trong kết cấu van cho phép dòng chảy ngược đi qua tự do, dầu có thể chảy ngược mà không bị cản trở, khi đi theo chiều tiết lưu, van đóng để dầu đi qua trục, chiều ngược van mở để giảm tổn thất.

Lò xo góp phần ổn định hoạt động, tránh tình trạng rung và đóng mở không đều, được kết hợp với van kiểm tra để giữ đĩa van ở trạng thái đóng khi không có áp lực dầu, dầu chảy theo chiều ngược van mở để dầu đi qua.

Cổng kết nối với các cửa dầu tiêu chuẩn, P – cửa dầu vào, A/B – cửa dầu ra, T – cửa dầu hồi về thùng chứa, T – của dầu hồi, nhờ bố trị dạng kẹo nên các cổng đồng bộ dễ lắp ghép và tháo rời.

2. Nguyên lý hoạt động van tiết lưu Sainffon Z2FS 10-30

Van tiết lưu Sainffon Z2FS 10-30 thuộc dòng kết cấu dạng tấm kẹp, được kết hợp giữa chức năng tiết lưu và van một chiều. Khi dầu đi từ cổng P – A hoặc P – B, dòng chảy đi qua trục tiết lưu, trục điều chỉnh tiết diện dòng chảy, nếu mở rộng lưu lượng lớn, tốc độ cơ cấu cháp hành tăng, thu hẹp lưu lượng nhỏ, tốc độ cơ cấu giảm, giúp kiểm soát chính xác tốc độ xi lanh, motor thủy lực trong hệ thống. Dòng dầu đi theo chiều ngược lại, dầu sẽ không bị trục hạn chế, thay vào đó, van kiểm tra mở ra cho phép dầu đi qua tự do với áp thất tổn thất nhỏ. Giúp hệ thống vận hành linh hoạt, một chiều được điều chỉnh lưu lượng, chiều còn lại dầu hồi nhanh chóng. Tính năng nổi bật trong nguyên lý hoạt động, kết hợp hai chức năng trong 1 van vừa tiết lưu, vừa kiểm tra một chiều, điều chỉnh tốc độ chính xác giúp kiểm soát xi lanh, motor thủy lực ổn định. Lắp dạng tấm kẹp cho dầu đi thẳng qua van, không cần đường ống phụ, giảm rò rỉ và tiết kiệm không gian, có thể lắp để điều chỉnh lưu lượng trên cửa A, B hoặc cả hai tùy vào nhu cầu hệ thống.

IV. Ưu điểm nổi bật van tiết lưu Sainffon Z2FS 10-30

Thiết kế chuyên dụng cho các hệ thống thuỷ lực, mang lại nhiều lợi ích trong vận hành và bảo dưỡng, van tiết lưu Sainffon Z2FS 10-30 với nhiều ưu điểm nổi bật.

Kết hợp hai chức năng trong một vừa làm van tiết lưu điều chỉnh lưu lượng, vừa đóng vai trò van một chiều, giúp hệ thống vận hành linh hoạt, có thể điều chỉnh tốc độ, chiều còn lại dầu hồi nhanh.

Thiết kế dạng tấm kẹp nhỏ gọn dễ dàng đặt trực tiếp vào van thủy lực kẹp giữa các van phân phối khác, không cần thêm nhiều ống dẫn, giảm mối nối, hạn chế rò rỉ dầu, tiết kiệm không gian.

Điều chỉnh lưu lượng chính xác vì trục được chế tạo với độ chính xác cao, cho phép điều chỉnh tiết diện dòng chảy, đảm bảo tốc độ xi lanh, motor thủy lực ổn định, êm ái và an toàn.

Độ bền cao, chịu áp lực lớn, nhờ thân van làm từ thép hợp kim cường lực, xử lý chống gỉ và chịu mài mòn tốt, khả năng làm việc ổn định trong môi trường áp suất cao và khắc nghiệt.

Vận hành êm, tổn thất áp suất thấp nhờ tích hợp van một chiều, dòng dầu hồi được đi qua nhanh chóng mà không gây tổn thất áp lực, giúp tối ưu hiệu suất tổng thể của hệ thống thủy lực.

Linh hoạt trong ứng dụng, có thể lắp để tiết lưu một phía hoặc cả hai phía tùy vào nhu cầu, phù hợp cho nhiều loại máy công nghiệp, máy ép, máy xây dựng, khai thác, sản xuất cơ khí.

V. Ứng dụng thực tế van tiết lưu Sainffon Z2FS 10-30

Ứng dụng rộng rãi trong nhiều lĩnh vực, van tiết lưu Sainffon Z2FS 10-30 nhờ khả năng điều chỉnh lưu lượng chính xác, kết hợp với van một chiều linh hoạt  nên sử dụng phổ biến cho nhiều hệ thống.

Máy ép thủy lực công nghiệp, sử dụng để kiểm soát tốc độ đóng mở xi lanh é, giúp lực ép diễn ra ổn định và an toàn, tăng tuổi thọ cho bơm, xi lanh nhờ hạn chế va đập thủy lực.

Hệ thống máy công trình, máy xây dựng ứng dụng trong máy xúc, máy ủi, xe nâng, cần cẩu thủy lực, điều chỉnh tốc độ hạ cần, nâng ben hoặc xi lanh lái, đảm bảo thao tác mượt.

Ngành sản xuất và chế tạo cơ khí lắp trong hệ thống thủy lực của máy dập, máy uốn, máy cán giúp điều khiển tốc độ xi lanh với độ chính xác cao, phục vụ yêu cầu sản xuất tinh vi.

Máy ép nhựa cao su dùng để kiểm soát tốc độ kẹp khuôn, mở khuôn hoặc di chuyển để pittong trong giai đoạn ép, hạn chế hiện tượng đóng mở khuôn quá nhanh gây hỏng bề mặt sản phẩm.

Ngành khai khoáng và năng lượng tích hợp trong hệ thống điều khiển thủy lực của máy khoan đá, máy đào hầm, trạm thủy điện nhỏ, giúp kiểm soát tốc độ pittong đảm bảo an toàn cho vận hành liên tục.

Hệ thống nâng hạ, băng chuyền thủy lực ứng dụng trong thang nâng, bàn nâng thủy lực, xe nâng chuyên dụng để điều chỉnh tốc độ nâng hạ phù hợp, tạo sự an toàn cho hàng hóa và người vận hành.

VI. Các yếu tố ảnh hưởng đến van tiết lưu Sainffon Z2FS 10-30

Để van tiết lưu Sainffon Z2FS 10-30 vận hành được ổn định và đạt tuổi thọ cao, có nhiều yếu tố cần lưu ý và quan tâm trong quá trình sử dụng.

• Nếu áp suất vượt quá giới hạn cho phép, van dễ bị rò rỉ, cong vênh hoặc hỏng trục, ngược lại áp suất quá thấp có thể khiến lưu lượng điều chỉnh không ổn định.
• Van thường được thiết kế cho dải lưu lượng nhất định, nếu lưu lượng vượt mức, van không điều chỉnh chính xác, gây tăng tổn thất áp suất và nóng dầu.
• Dầu bị nhiễm bẩn sẽ làm mòn trục và kẹt van, độ nhớt dầu không phù hợp quá loãng hoặc quá đặc đều ảnh hưởng đến khả tiết lưu chính xác.
• Khi nhiệt độ quá cao, dầu bị loãng nên khả năng điều chỉnh kém, tăng rò rỉ, khi nhiệt độ quá thấp, dầu đặc khó kiểm soát lưu lượng, tăng ma sát cho các chi tiết chuyển động.
• Nếu không lắp đúng chuẩn kết cấu dạng tấm kẹp, không siết chặt bulong đúng lực gây rò rỉ dầu, rung lắc, đặt sai chiều van cũng khiến chức năng van tiết lưu – van một chiều không hoạt động đúng.
• Tần suất vận hành của hệ thống làm việc liên tục với tần suất cao sẽ làm van nhanh mòn hơn, cần có kế hoạch bảo dưỡng định kỳ để đảm bảo tuổi thọ van.

VII. Tiêu chí lựa chọn van tiết lưu Sainffon Z2FS 10-30 phù hợp

Khi lựa chọn sản phẩm van tiết lưu Sainffon Z2FS 10-30 cho hệ thống, người vận hành và điều khiển cần cân nhắc một số tiêu chí quan trọng để đảm bảo phù hợp với hệ thống thủy lực và mang lại hiệu quả tối ưu.

• Xác định mức áp suất tối đa mà hệ thống yêu cầu, so sáng dải áp suất cho phép của van để tránh tình trạng quá tải hoặc không đáp ứng.
• Van có dải lưu lượng 10 – 30 L/min, nên chọn loại phù hợp với lưu lượng thực tế, tránh chọn quá nhỏ gây tắc nghẽn, tăng tổn thất hoặc quá lớn.
• Kiểu lắp đặt, van thuộc dòng lắp xem giữa van điều khiển khác, nên cần đảm bảo kết nối, mặt bích cổng dầu của hệ thống tương thích.
• Chọn van tương thích với loại dầu như dầu khoáng, dầu chống cháy để kiểm tra độ nhớt khuyến nghị tránh làm ảnh hưởng đến khả năng điều chỉnh.
• Điều kiện vận hành cần xem xét nhiệt đọ làm việc, môi trường, trong điều kiện khắc nghiệt cần lựa chọn loại van có độ bền cao và dễ bảo dưỡng.
• Nếu hệ thống yêu cầu điều khiển lưu lượng chính xác, cần chọn phiên bản van có chất lượng cao, khả năng tiết lưu ổn định trong dải áp suất rộng.
• Nên ưu tiên van chính hãng Sainffon, có chứng nhận chất lượng, lựa chọn đơn vị phân phối uy tín để đảm bảo hàng hóa chuẩn, có bảo hành và hỗ trợ kỹ thuật.

VIII. Lý do nên mua van tiết lưu Sainffon Z2FS 10-30 tại Thuận Phát

Lý do bạn lựa chọn Thuận Phát là đơn vị tin tưởng và ưu tiên khi mua sản phẩm van tiết lưu Sainffon Z2FS 10-30 là gì? Khi đến với Thuận Phát quý khách sẽ được cam kết tất cả các sản phẩm đều chính hãng 100%, đầy đủ CO~CQ, nguồn gốc xuất xứ rõ ràng, uy tín chất lượng. Đội ngũ kỹ sư và kỹ thuật viên giàu kinh nghiệm, luôn hỗ trợ tư vấn lựa chọn van, thiết kế mạch thủy lực, hiệu chỉnh, hướng dẫn cách để van hoạt động. Kho hàng lớn, giao hàng nhanh đáp ứng nhu cầu cấp van nhanh chóng, giao toàn quốc tiện lợi nha h chóng, tiết kiệm thời gian. Chính sách bảo hành rõ ràng, trường hợp lỗi do nhà sản xuất, Thuận Phát luôn sẵn sàng hỗ trợ đổi mới và sửa chữa. Chúng tôi không chỉ bán sản phẩm mà còn cung cấp cho quý khách dịch vụ bảo trì, bảo dưỡng và hỗ trợ sửa chữa khi gặp sự cố đảm bảo khách hàng yên tâm khi sử dụng. Giá cả ưu đãi, cạnh tranh công kia minh bạch, vì được nhập khảu trực tiếp từ các nước lớn và chính hãng nên giá có thể ưu đãi hơn một số đơn vị cung cấp van khác. Là đơn vị hoạt động lâu năm trong lĩnh vực phụ tùng thủy lực, van công nghiệp ở Việt Nam, Thuận Phát đã dần trở thành địa chỉ tin cậy, có tên tuổi lớn trong các dự án công nghiệp, xây dựng, hệ thống máy móc trên toàn quốc. Để biết thêm thông tin chi tiết hơn, qusy khách có thể liên hệ với chúng tôi qua số Hotline 0985.660.836 bộ phận tổng đài viên sẽ tiếp nhận thông tin và hướng dẫn, giải đáp giúp quý khách trong thời gian sớm nhất.

Tham khảo: Van tiết lưu Sainffon Z2FS 6-30 | MTCV 02W
