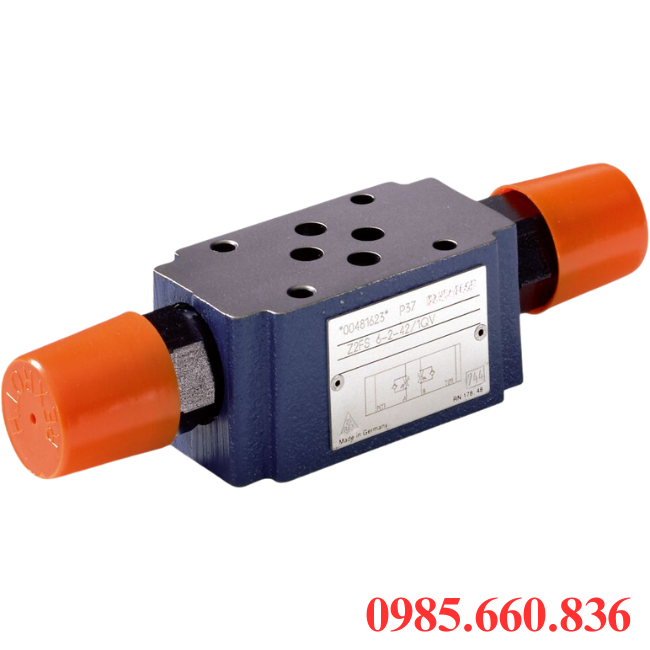

Van tiết lưu Sainffon Z2FS 6-30 | MTCV 02W

I. Giới thiệu chung về van tiết lưu Sainffon Z2FS 6-30 | MTCV 02W

Van tiết lưu Sainffon Z2FS 6-30 hay còn gọi là van MTCV 02W dòng van điều tiết lưu lượng trong hệ thống thủy lực. Thiết kế để kiểm soát lưu lượng chất lỏng qua một ngõ vào, ổn định tốc độ hoặc áp lực của xi lanh, motor thủy lực hoặc các phần tử khác trong mạch dầu. Cấu tạo theo dòng tiết lưu và van kiểm tra, giới hạn dòng trong một chiều, cho phép dòng hồi tự do trong chiều ngược lại. Chế tạo dạng bản giữa được lắp chồng vào giữa các bản tiêu chuẩn của mạch van, giảm kích thước và tiết kiệm không gian lắp đặt. Được tích hợp cả chức năng hạn chế dòng và kiểm tra dòng hồi nên khi hệ thống cần dòng hồi tự do, van sẽ không gây áp lực đối nghịch. Ứng dụng trong hệ thống thủy lực công nghiệp như máy ép, máy công cụ, hệ thống điều khiển tốc độ xi lanh, motor, nơi cần điều chỉnh dòng chảy để kiểm soát tốc độ vận hành và chuyển động.

II. Thông số kỹ thuật cơ bản van tiết lưu Sainffon Z2FS 6-30

• Tên sản phẩm: Van tiết lưu
• Kiểu van: Tiết lưu kết hợp van 1 chiều
• Kích cỡ: NG6
• Áp suất: 250bar
• Lưu lượng: 60 – 80 L/min
• Các điều chỉnh: Vít, núm xoay
• Kết nối: Dạng bản giữa
• Nhiệt độ: -20 – 80 độ C
• Dầu thủy lực: HLP, HL, ISO VG32-68
• Chất liệu: Thép hợp kim, gang
• Ứng dụng: Máy ép, máy công cụ, hệ thống điều khiển
• Thương hiệu: Sainffon
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Ưu, nhược điểm của bơm bánh răng Sainffon Z2FS 6-30

1. Ưu điểm van tiết lưu Sainffon Z2FS 6-30

Không chỉ đơn thuần là sản phẩm thiết bị điều chỉnh lưu lượng trong hệ thống thủy lực mà van tiết lưu Sainffon Z2FS 6-30 còn mang đến nhiều lợi thế kỹ thuật vượt trội cùng ưu điểm nổi bật.

Kiểm soát lưu lượng dầu ổn định, đảm bảo tốc độ xi lanh, motor thủy lực được duy trì đồng đều, hạn chế hiện tượng giật, rung và thay đổi tốc độ đột ngột trong quá trình vận hành.

Thiết kế kết hợp giữa tiết lưu và van một chiều cho phép dòng dầu đi qua theo một chiều nhất định, hồi theo chiều ngược lại, giúp tránh hiện tượng áp lực ngược, bảo vệ thiết bị, giảm tổn thất năng lượng.

Cấu tạo dạng bản kẹp giữa, lắp trực tiếp giữa cụm van theo chuẩn ISO 4401, tiết kiệm không gian lắp đặt, dễ kết hơp với các loại van khác mà không cần thêm phụ kiện đi kèm.

Thân làm từ thép hợp kim, gang chịu lực có khả năng chống ăn mòn và chịu áp suất lên đến 250bar, đảm bảo hoạt động bền bỉ trong điều kiện môi trường khắc nghiệt và chu kỳ làm việc liên tục.

Phù hợp cho nhiều loại máy công nghiệp như máy ép nhựa, thủy lực, công cụ, dây chuyển sản xuất tự động, hữu ích trong các hệ thống cần kiểm soát tốc độ chặt chẽ để nâng cao chất lượng sản phẩm, hiệu suất sản xuất.

Cấu tạo đơn giản, ít chi tiết chuyển động nên van ít bị hỏng, khi cần bảo trì, việc tháo lắp và thay thế linh kiện rất nhanh chóng, tiết kiệm chi phí bảo dưỡng cho doanh nghiệp.

2. Nhược điểm van tiết lưu Sainffon Z2FS 6-30

• Khả năng điều chỉnh phụ thuộc vào thao tác thủ công, chủ yếu chỉnh bằng vít, núm xoay làm mất thời gian, không phù hợp hệ thống thay đổi liên tục.
• Tổn thất áp suất khi hạn chế lưu lượng, một phần năng lượng bị tiêu hao, điều này làm giảm hiệu suất chung của toàn hệ thống.
• Khó đảm bảo độ chính xác tuyệt đối với các hệ thống yêu cầu kiêm rsoats cực kỳ chính xác, van tiết lưu có thể không đạt độ nhạy cao bằng van điều khiển tỉ lệ.
• Khi làm việc áp suất cao, lưu lượng lớn có thể phát sinh rung hoặc tiếng ồn nhẹ, nếu dầu không đtạ tiêu chuẩn độ sạch.

IV. Cấu tạo, nguyên lý hoạt động van tiết lưu Sainffon Z2FS 6-30

1. Cấu tạo van tiết lưu Sainffon Z2FS 6-30

Được thiết kế theo dạng bản giữa với cấu tạo nhỏ gọn nhưng đảm bảo đầy đủ các bộ phận với chức năng chính, van tiết lưu Sainffon Z2FS 6-30 gồm các bộ phận:

• Thân van được gia công từ thép hợp kim, gang chất lượng cao, xử lý bề mặt chống ăn mòn, có các cổng dầu theo tiêu chuẩn ISO 4410 cho phép lắp ghép trục tiếp vào cụm van phân phối.
• Cụm tiết lưu là bộ phận điều chỉnh lưu lượng dầu qua khe hẹp, hoạt động nhờ vít điều chỉnh hoặc núm xoay, cho phép thay đổi tiết diện dòng chảy để kiểm soát lưu lượng.
• Van một chiều với chức năng cho phép dầu chảy ngược chiều dễ dàng mà không bị cản trở, giảm tổn thất áp suất, tránh áp lực ngược và được bố trí song song với cụm tiết lưu.
• Cửa vào gồn 4 cửa, P – áp suất vào, A/B – cửa làm việc, T – hồi dầu, với thiết kế tiêu chuẩn, thuận tiện kết nối cùng bộ phận khác của hệ thống thủy lực.
• Vít hoặc núm điều chỉnh được gắn trên bề mặt van, dùng để cài đặt giá trị tiết lưu theo nhu cầu, có thể cố định bằng ốc, đai ốc để đảm bảo độ ổn định.

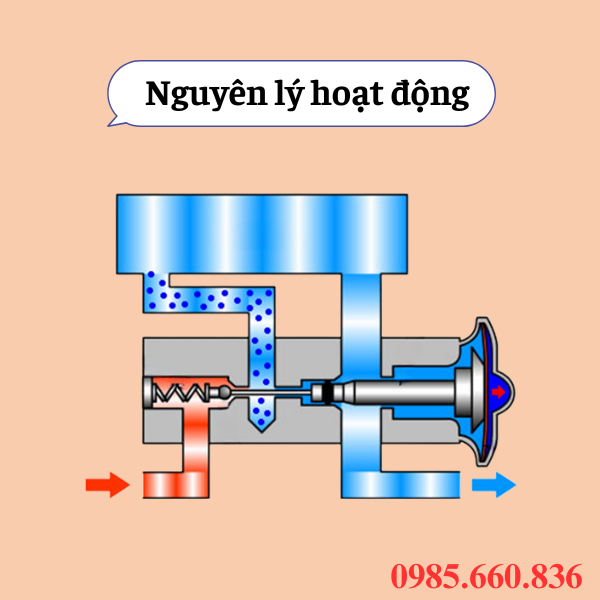

2. Nguyên lý hoạt động van tiết lưu Sainffon Z2FS 6-30

Van tiết lưu Sainffon Z2FS 6-30 hoạt động dựa trên sự kết hợp giữa tiết lưu dòng chảy và van một chiều. Khi dầu đi qua theo dòng chính, dầu từ cửa P đi tới A/B phải chảy qua khe của cụm tiết lưu. Người điều khiển có thể điều chỉnh kích thước khe bằng vít hoặc núm xoay, khe nhỏ lại làm giảm, tốc độ xi lanh, motor thủy lực chậm hơn, khe mở rộng làm lưu lượng tăng, tốc độ vận hành nhanh hơn. Tahy vì đi qua khe tiết lưu gây cản trở thì dầu sẽ đi qua van một chiều được tích hợp song song, cho phép chảy ngược lại dễ dàng, không bị cản trở giúp hệ thống hồi dầu nhanh và không tạo áp lực ngược. Nhờ nguyên lý trên, van có thể hạn chế lưu lượng một chiều, đồng thời cho phép hồi dòng tự do theo chiều ngược lại, giúp hệ thống vừa điều chỉnh tốc độ chính xác, đảm bảo tiết kiệm năng lượng và bảo vệ thiết bị.

V. Ứng dụng van tiết lưu Sainffon Z2FS 6-30

Sử dụng và ứng dụng rộng rãi trong nhiều hệ thống thủy lực công nghiệp nhờ khả năng điều chỉnh lưu lượng, kiểm soát tốc độ ổn định, van tiết lưu Sainffon Z2FS 6-30 là sự lựa chọn hoàn hảo cho doanh nghiệp.

• Kiểm soát tốc độ đóng mở của xi lanh, giúp quá trình ép diễn ra chính xác, đồng đều, đảm bảo chất lượng sản phẩm ép, hạn chế lỗi do tốc độ thay đổi đột ngột khi sử dụng máy ép nhựa, thủy lực.
• Điều chỉnh tốc độ di chuyển của bàn máy, trục chính hoặc cơ cấu cấp phôi, giúp quá trình gia công cơ khí đạt độ chính xác cao và an toàn.
• Điều chỉnh tốc độ nâng hạ của xi lanh thủy lực, đảm bảo chuyển động êm, tránh rung giật, ứng dụng trong cấu nâng cao độ an toàn trong môi trường khắc nghiệt như máy xây dựng, thiết bị công trình.
•  Dùng trong các hệ thống thủy lực yêu cầu kiểm soát tốc độ chặt chẽ, liên tục, phù hợp cho môi trường làm việc áp suất cao và chu kỳ vận hành dày đặc.

VI. Quy trình bảo dưỡng, bảo trì van tiết lưu Sainffon Z2FS 6-30

Để van tiết lưu Sainffon Z2FS 6-30 hoạt động ổn định, kéo dài tuổi thọ và hạn chế sự cố, cần thực hiện bảo dưỡng định kỳ theo các bước sau:

Kiểm tra định kỳ cố định 3 – 6 tháng/lần tùy vào tần suất hoạt động của hệ thống, khi kiểm tra cần quan sát ngoại hình van xem có hiện tượng rò rỉ dầu, nứt thân van, lỏng bulong không.

Kiểm tra vị trí vít điều chỉnh, đảm bảo vẫn cố định nhờ ốc vít, đánh giá tốc độ làm việc của xi lanh, motor nếu thấy thay đổi bất thường có thể do van bị bẩn hoặc kẹt.

Vệ sinh và làm sạch van, tháo van khỏi cụm lắp ghép khi cần bảo dưỡng sâu, làm sạch bề mặt ngoài bằng khen mềm, tránh để bụi bẩn bán vào cổng dầu.

Dùng dung dịch chuyên dụng vệ sinh bê trong, lưu ý chỉ khi được khuyến nghị bởi nhà sản xuất, không dùng vật sắc nhọn chọc vào lỗ tiết lưu, van một chiều vì có thể gây xước, ảnh hưởng đến độ kín khít.

Kiểm tra dầu thủy lực đảm bảo dầu đạt tiêu chuẩn, nếu dầu có dấu hiệu biến chất, nhiều cặn bẩn nên thay mới và vệ sinh bộ lọc, luôn duy trì hệ thống lọc dầu để hạn chế cặn bẩn.

Bôi trơn và thay thế gioăng làm kín, kiểm tra tình trạng gioăng, phớt làm kín nếu bị chai cứng, nứt cần thay thế, bôi lớp dầu mỏng tại bền mặt làm kín trước khi lắp để tăng độ khít, giảm ma sát.

Sau khi vệ sinh, kiểm tra và thay thế, lắp van trở lại đúng vị trí trong cụm van theo tiêu chuẩn, vận hành thử ở tải thấp để kiểm tra lưu lượng và áp suất, khi van hoạt động ổn định, không có rò rỉ mới đưa vào sử dụng.

VII. Các sự cố thường gặp và cách khắc phục van tiết lưu Sainffon Z2FS 6-30

Rò rỉ dầu do gioăng làm kín bị mòn, nứt, lắp đặt sai khớp nối, áp suất làm việc vượt quá mức cho phép. Nên kiểm tra và thay thế gioăng, siết chặt lại khớp nối để đảm bảo hệ thống vận hành đúng áp suất.

Van điều tiết không ổn định vì lò xo hoặc con trượt bị mòn, bẩn, dầu thủy lực có cặn bẩn, lẫn khí. Vệ sinh, thay mới lò xo hoặc con trượt, lọc sạch hoặc thay dầu thủy lực.

Van bị kẹt, không điều chỉnh được nguyên nhân do dị vật lọt vào đường dầu, dầu bẩn gây bám dính bề mặt con bị trượt xước. Tháo van vệ sinh sạch sẽ, thay dầu trong trường hợp hư hỏng bề mặt thì cần thay mới con trượt.

Tiếng ồn bất thường khi vận hành bởi áp suất hoặc lưu lượng vượt quá giới hạn, bọt khí trong dầu, lắp đặt sai hướng dòng chảy. Cần điều chỉnh lại áp suất, lưu lượng đúng khuyến nghị, khử khí trong dầu và kiểm tra chiều lắp.

Van bị nóng quá mức do lư lượng dầu qua van quá lớn, ma sát tăng do dầu bẩn hoặc thiết dầu, hãy điều chỉnh lưu lượng phù hợp, thay dầu mới và đảm bảo mức dầu đầy đủ.

VIII. Thuận Phát – Đơn vị cung cấp van tiết lưu Sainffon Z2FS 6-30 giá tốt

Công ty TNHH vật tư công nghiệp Thuận Phát tự hào là đơn vị phân phối các sản phẩm thủy lực chính hãng, trong đó có van tiết lưu Sainffon Z2FS 6-30 cùng chất lượng đảm bảo, giá cả cạnh tranh minh bạch. Khi lựa chọn mua và tin dùng sản phẩm tại Thuận Phát, quý khách cam kết tất cả đều chính hãng 100%, nguồn gốc rõ ràng, đạt tiêu chuẩn quốc tế. Giá thành hợp lý, chính sách tốt cùng nhiều ưu đãi lớn nhỏ khác nhau. Dịch vụ tư vấn chuyên nghiệp với đội ngũ kỹ thuật giàu kinh nghiệm, sẵn sàng hỗ trợ khách hàng khi lựa chịn sản phẩm. Bảo hành uy tín, giao hàng toàn quốc, luôn đảm bảo đúng tiến độ, chính sách bải hành minh bạch. Với kinh nghiệm nhiều năm trong lĩnh vực thiết bị thủy lực, Thuận Phát luôn là đối tác tin cậy cho nhiều doanh nghiệp và hế thống lớn nhỏ trên toàn quốc. Mọi thông tin chi tiết quý khách vui lòng liên hệ Hotline 0985.660.836 để được hỗ trợ tư vấn, lựa chọn và báo giá chi tiết sản phẩm phù hợp với hệ thống.
