Van tỉ lệ lưu lượng

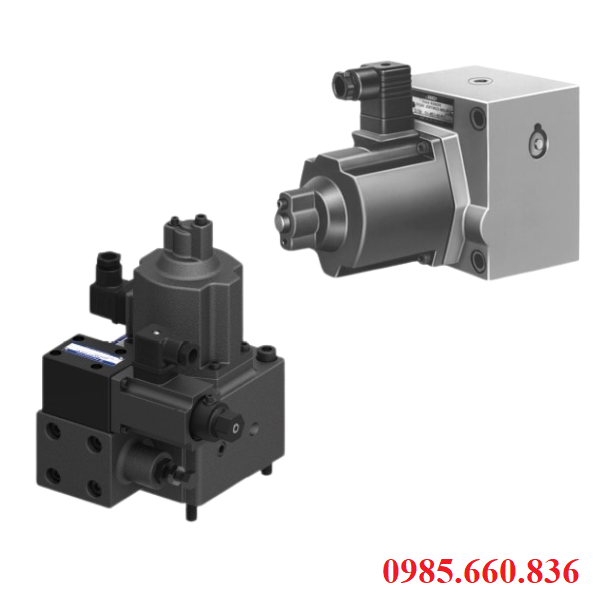

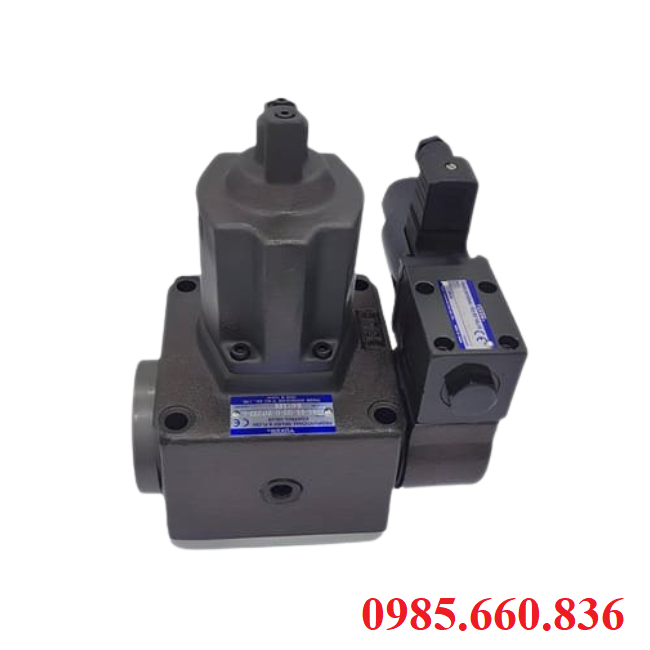

I. Van tỉ lệ lưu lượng là gì?

Van tỉ lệ lưu lượng tên tiếng anh Proportional Flow Control Valve dòng van thủy lực điều khiển lưu lượng dầu đầu ra một cách liên tục và chính xác dựa trên tín hiệu điện đầu vào. Thông thường các van cơ học khác chỉ có chế độ đóng/mở hoặc chỉnh bằng tay nhưng van tỉ lệ lưu lượng sử dụng tín hiệu điều khiển như điện áp, dòng điện, tín hiệu PWM để thay đổi mức độ mở của cửa van một cách mượt mà, tương ứng tỉ lệ với tín hiệu điều khiển.Van cho phép điều chỉnh tốc độ truyền động thủy lực như xi lanh, mô tơ thủy lực theo thời gian thực, đáp ứng yêu cầu cao về độ chính xác và tính tự động hóa trong các hệ thống máy móc hiện đại.

II. Thông số kỹ thuật van tỉ lệ lưu lượng

• Áp suất làm việc tối đa:  210 ~ 315 bar
• Lưu lượng điều khiển: 10 – 80 L/phút
• Nguồn điều khiển: 12VDC, 24VDC, 110VAC, 220VAC
• Tín hiệu điều khiển: 0 – 10V, 4 – 20mA
• Sai số điều khiển:  ±1~3% giá trị cài đặt
• Loại van: Van tích hợp hoặc van lưu lượng đơn
• Phương thức lắp đặt: Dạng Inline hoặc Sub-plate
• Kiểu điều khiển: Điều khiển bằng điện từ tỉ lệ
• Cổng kết nối: Rc 1/4”, Rc 3/8”, Rc 1/2”
• Dải nhiệt độ làm việc: -20°C đến +70°C
• Độ ổn định dòng ra: Rất cao – phù hợp điều khiển tốc độ động cơ thủy lực
• Chất liệu thân van: Gang, thép hợp kim chịu áp lực
• Tiêu chuẩn chống bụi/nước: IP65/IP67
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động của van tỉ lệ lưu lượng

1. Cấu tạo của van tỉ lệ lưu lượng

Là thiết bị thủy lực hiện đại tích hợp cả phần cơ khí chính xác và điều khiển điện tử, van tỉ lệ lưu lượng giúp điều tiết lưu lượng dầu theo tín hiệu đầu vào, cấu tạo của van bao gồm các bộ phận chính như sau:

• Thân van bộ phận bao bọc toàn bộ các chi tiết bên trong, dược cấu tạo từ gang hoặc thép hợp kim nên chịu được áp suất cao và va đập, thân có các lỗ ren hoặc mặt bích để kết nối với đường ống dầu thủy lực.
• Con trượt bộ phận chuyển động bên trong thân van, có các rãnh hoặc cửa dầu thiết kế theo tiêu chuẩn. Di chuyển dọc theo thân van để đóng mở từng phần dòng chảy, được mài nhẵn, xử lý nhiệt để đảm bảo độ bền, giảm ma sát.
• Cuộn điện tỉ lệ giúp tạo lực điện từ tuyến tính dựa trên tín hiệu điều khiển điện, khi cấp điện lực từ hút piston con trượt dịch chuyển từ từ, nếu cường độ dòng điện càng lớn, lực điện từ càng mạnh, con trượt mở càng lớn.
• Bộ truyền động điện từ là lõi sắt di động nằm trong cuộn điện, truyền lực đến con trượt và di chuyển nhờ lực hút của cuộn coil.
• Cảm biến phản hồi nếu có sẽ giúp đo chính xác vị trí của con trượt theo thời gian thực, phản hồi bộ điều khiển để điều chỉnh lại tín hiệu, đảm bảo độ chính xác cao.
• Lò xo hồi vị giúp giữ con trượt ở vị trí trung tâm hoặc vị trí ban đầu khi không cấp điện, mất tín hiệu điều khiển hoặc ngắt điện khẩn cấp van sẽ tự động đóng.
• Bộ khuếch đại tỉ lệ nếu tách rời thì là thiết bị trung gian chuyển đổi và xử lý tín hiệu điều khiển từ PLC, HMI của dòng điện cấp cho cuộn coil, ở một số van có bộ điều khiển tích hợp sẵn.
• Cổng dầu gồm A – B – P – T, P là cổng cấp dầu áp lực cao, A – B là cổng điều khiển đầu ra thường đi đến xi lanh hoặc mô tơ thủy lực, T là cổng hồi dầu về bể chứa.

2. Nguyên lý hoạt động của van tỉ lệ lưu lượng

Van tỉ lệ lưu lượng hoạt động dựa trên nguyên lý điều khiển điện từ kết hợp với điều tiết cơ học. Khi tín hiệu điều khiển dạng analog 0 – 10V, 4 – 20mA hoặc PWM được gửi đến cuộn điện tỉ lệ, cuộn điện sinh ra lực điện từ tỷ lệ thuận với tín hiệu đầu vào, lực này tác động lên con trượt bên trong van. Lúc này con trượt di chuyển từ từ để điều chỉnh mức độ mở cửa dầu, từ đó điều tiết lưu lượng dầu thủy lực đi qua van. Dòng dầu đầu ra thay đổi liên tục và mượt mà theo tỷ lệ tín hiệu điều khiển, giúp điều khiển tốc độ của các xi lanh, motor hoặc bộ truyền động thủy lực khác một cách chính xác. Khi tín hiệu giảm về 0, cuộn điện ngừng hoạt động, lò xo hồi vị sẽ đẩy con trượt trở về vị trí ban đầu, đóng lại dòng dầu.

> Xem thêm: Xi lanh khí nén SC Aritac

IV. Phân loaị van tỷ lệ lưu lượng

1. Theo phương thức điều khiển

Van tỉ lệ điện áp điều khiển bằng tín hiệu điện áp thường là 0 – 5V hoặc 0 – 10V, phù hợp với các hệ thống sử dụng PLC có xuất tín hiệu analog điện áp.

Van tỉ lệ dòng điện được điều khiển bằng dòng điện thường là 4 – 20mA, van ổn định hơn khi truyền tín hiệu qua khoảng cách xa, ít bị nhiễu.

Van tỉ lệ PWM điều khiển bằng tín hiệu xung PWM, độ rộng xung tỷ lệ với yêu cầu lưu lượng, dễ tích hợp trong hệ thống điều khiển nhúng hoặc tiết kiệm dây dẫn.

2. Theo chức năng điều khiển

Van tỉ lệ lưu lượng độc lập chỉ điều khiển lưu lượng đầu ra, thường dùng cho điều tốc xi lanh hoặc motor.

Van tích hợp áp lưu giúp điều khiển cả áp suất và lưu lượng, thích hợp cho hệ thống phức tạp, cần kiểm soát lực và tốc độ đồng thời.

3. Theo thiết kế mạch dầu

Van tỉ lệ dạng thẳng để dòng dầu đi thẳng qua thân van, dễ lắp đặt và bảo trì.

Van tỉ lệ dạng tấm giúp gắn vào đế tiêu chuẩn, dễ thay thế và tích hợp trong các cụm thủy lực.

4. Theo hãng sản xuất và xuất xứ

Một số hãng phổ biến như Yuken, Dungsung, Nachi, Rexroth, Panker có nguồn gốc xuất xứ từ các nước lớn là Nhật Bản, Hàn Quốc, Đức, Mỹ. Giá thành hợp lý, bền bỉ, phổ biến trong công nghiệp, độ chính xác cao và phản hồi nhanh, sử dụng công nghệ cao, dùng cho dây chuyền tự động hóa với những thương hiệu lâu đời có độ tin cậy cao.

V. Ứng dụng van tỉ lệ lưu lượng

Van tỉ lệ lưu lượng được sử dụng rộng rãi trong các hệ thống thủy lực yêu cầu điều khiển chính xác tốc độ, lưu lượng và áp suất. Nhờ khả năng phản hồi nhanh và điều khiển mượt mà, loại van này đặc biệt phù hợp với các ứng dụng công nghiệp tự động hóa.

• Dây chuyền sản xuất tự động giúp điều khiển tốc độ xi lanh hoặc mô tơ thủy lực theo lập trình, ứng dụng trong máy ép nhựa, máy dập tự động, máy CNC thủy lực.
• Máy móc xây dựng và nâng hạ để kiểm soát tốc độ nâng của ben thủy lực, cần cẩu, cần gạt, ứng dụng trong xe xúc lật, xe nâng, máy khoan địa chất.
• Ngành công nghiệp luyện kim, ép đùn Điều khiển tốc độ xy lanh ép, xy lanh đóng/mở khuôn, tối ưu lực và tốc độ trong quá trình đúc, rèn, cán kim loại.
• Máy thủy lực trong ngành bao bì, thực phẩm giúp điều chỉnh tốc độ đóng gói, cắt dán chính xác nhờ kiểm soát lưu lượng, vận hành mượt, không giật cục, bảo vệ kết cấu cơ khí.
• Ngành đúc khuôn nhựa, khuôn kim loại để kiểm soát chu trình ép, giữ, hồi của khuôn ép với độ chính xác cao, tăng tuổi thọ khuôn và đảm bảo chất lượng sản phẩm.
• Máy công nghiệp hạng nặng dùng trong hệ thống ép thủy lực có yêu cầu điều chỉnh lực và tốc độ liên tục, gắn kết tốt để lập trình tự động hóa toàn bộ quy trình.
• Ứng dụng dân dụng đặc biệt ở một số hệ thống cầu nâng xe, thang máy thủy lực cỡ nhỏ cũng sử dụng van tỉ lệ lưu lượng để đảm bảo vận hành an toàn, êm ái.

VI. Hướng dẫn lắp đặt và cài đặt thông số van tỉ lệ lưu lượng

1. Hướng dẫn lắp đặt van tỉ lệ lưu lượng

Chuẩn bị hệ thống trước khi lắp đặt để đảm bảo hệ thống đã ngừng hoạt động hoàn toàn, không còn áp suất trong đường ống. Làm sạch cổng kết nối, bề mặt lắp để tránh bụi bẩn, mạt kim loại gây hư hỏng van, hướng dòng chảy khớp với chiều mũi tên trên thân van.

Lắp đặt cơ khí với van, lắp van vào đế chuẩn tương ứng có gioăng cao su hoặc giấy, siết bu lông theo đúng moment lực siết khuyến cáo. Với van dạng lắp ren, dùng keo chuyên dụng chống rò rỉ dầu hoặc băng tan PTFE.

Kết nối điện với nguồn cấp điện đúng điện áp 12VDC, 24VDC, 220VAC tùy từng model, gắn dây tín hiệu điều khiển vào đúng chân theo sơ đồ để đảm bảo chống nước, chống nhiễu tín hiệu bằng đầu nối đạt chuẩn IP65/IP67.

2. Cài đặt thông số van tỉ lệ lưu lượng

Kiểm tra tín hiệu đầu vào sử dụng đồng hồ vạn năng hoặc thiết bị test tín hiệu để kiểm tra dòng điện, tín hiệu áp đầu vào đã ổn định.

Hiệu chỉnh lưu lượng đầu ra tùy từng hệ thống điều khiển, với tín hiệu analog 0 – 10V thay đổi điện áp để tăng giảm lưu lượng, với tín hiệu dòng 4 – 20mA chỉnh thiết bị phát tín hiệu để kiểm soát, với tín hiệu PWM chỉnh xung điều khiển.

Cài đặt van phụ trợ nếu van kết hợp với van áp suất tỉ lệ hoặc cảm biến áp, lưu lượng, cần cấu hình đồng bộ trên hệ thống điều khiển trung tâm.

Chạy thử và điều chỉnh ở tải thấp để kiểm tra khả năng đáp ứng của van, theo dõi lưu lượng thực tế, tiếng ồn, độ rung, áp suất đầu ra để tinh chỉnh chính xác, cài thêm giới hạn lưu lượng tối đa để tránh quá tải cho thiết bị.
