Đế van thủy lực

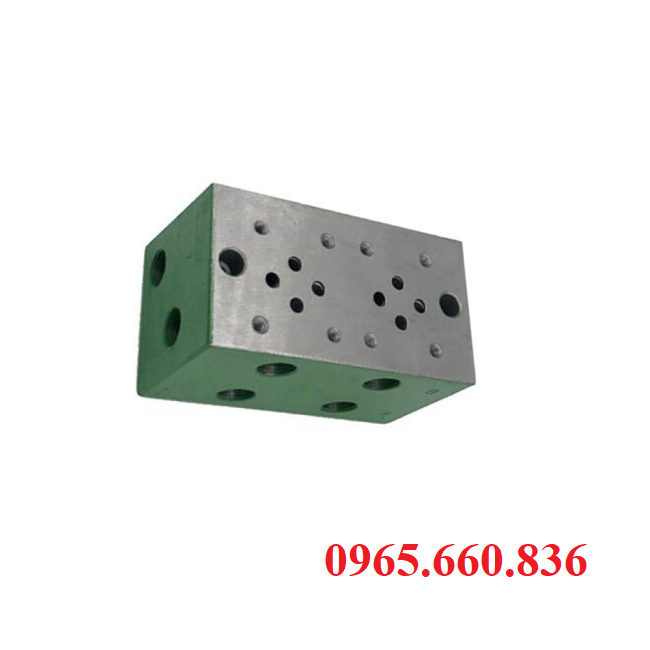

I. Đế van thủy lực là gì?

Đế van thủy lực bộ phận trung gian dùng để gắn kết van thủy lực với hệ thống đường ống, giúp việc lắp đặt, thay thế và bảo trì van trở nên nhanh chóng và chính xác. Thay vì kết nối trực tiếp đường dầu vào thân van, các loại van như van điều khiển điện từ, van tỉ lệ, van áp suất thường được lắp đặt thông qua một đế van tiêu chuẩn. Đế van sẽ có hệ thống đường dầu âm bên trong, các lỗ ren chờ và chuẩn mặt lắp theo tiêu chuẩn quốc tế như CETOP, ISO hoặc DIN. Vai trò chính của đế van thủy lực là tạo điểm kết nối tiêu chuẩn cho van và đường ống thủy lực, dẫn hướng dầu thủy lực vào các cổng IN – OUT – A – B của van, giảm sai số lắp đặt, tăng tính đồng bộ cho hệ thống, hỗ trợ thay thế nhanh van khi cần sửa chữa mà không phải tháo toàn bộ ống nối, tăng độ kín khít, giảm rò rỉ nhờ sử dụng gioăng mặt bích chuyên dụng.

II. Ưu điểm chính của đế van thuỷ lực

Đế van thuỷ lực là thành phần không thể thiếu trong hệ thống thuỷ lực, đảm bảo hiệu suất vận hành và độ bền cho van thuỷ lực. Sau đây là 5 ưu điểm chính nổi bật của đế van thuỷ lực giúp người dùng nắm bắt rõ lợi ích của nó để đưa ra phương án sử dụng một cách hợp lý.

1. Cố định và bảo vệ van thuỷ lực hiệu quả

Đế van thuỷ lực đóng vai trò trong việc sử dụng như một bộ khung chắc chắn, nó giúp van thuỷ lực được cố định và trong hệ thống thuỷ lực. Nhờ thiết kế này, van trong quá trình hoạt động được bảo vệ chắc chắn khỏi sự rung lắc, va đập hay các tác nhân từ bên ngoài, đảm bảo hệ thống vận hành một cách ổn định và trơn chu nhất.

Điều này không chỉ tăng độ an toàn mà nó còn đảm bảo độ bền của van, giảm chi phí vận hành và bảo trì cho hệ thống. Đặc biệt, khi sử dụng trong môi trường khắc nghiệt thì việc lắp đế van cũng là yếu tố then chốt trong việc tăng hiệu suất làm việc.

2. Tối ưu hoá không gian lắp đặt trong hệ thống

Sử dụng đế van thủy lực giúp tập trung các kết nối ống dẫn, van và linh kiện khác vào một khu vực gọn gàng. Trong các hệ thống thủy lực công nghiệp, nơi không gian thường bị hạn chế, đế van giúp tiết kiệm diện tích, tạo bố cục rõ ràng và dễ dàng bảo trì. Trong trường hợp các đế van manifold cho phép tích hợp nhiều van trong một khối, giảm sự lộn xộn và tối ưu hóa quy trình lắp đặt đế van.

3. Rút ngắn thời gian lắp đặt và bảo trì

Với thiết kế chuẩn hóa theo các tiêu chuẩn quốc tế như CETOP hoặc ISO, đế van thủy lực cho phép thay thế hoặc tháo lắp van nhanh chóng mà không cần can thiệp vào hệ thống ống dẫn.

Điều này đặc biệt quan trọng trong các ngành công nghiệp như sản xuất ô tô, luyện kim, hoặc chế tạo máy, nơi thời gian ngừng máy có thể gây thiệt hại lớn. Nhờ ưu điểm đế van thủy lực, các kỹ sư có thể bảo trì hệ thống hiệu quả, tiết kiệm thời gian và chi phí.

4. Giảm thiểu rò rỉ dầu thuỷ lực

Đế van thủy lực được gia công chính xác với các bề mặt kết nối kín khít, sử dụng ren tiêu chuẩn và gioăng (vòng đệm) chất lượng cao. Điều này giúp giảm thiểu rò rỉ dầu tại các điểm kết nối, đảm bảo hệ thống thủy lực vận hành an toàn và hiệu quả. Việc hạn chế rò rỉ không chỉ bảo vệ môi trường mà còn giảm chi phí vận hành do hao hụt dầu thủy lực, đồng thời tăng độ tin cậy của hệ thống.

5. Linh hoạt trong thiết kế và đa dạng kiểu kết nối

Đế van thủy lực có nhiều loại như đế van đơn, đế van xếp tầng hoặc đế van trung gian, phù hợp với mọi nhu cầu điều khiển trong hệ thống thủy lực. Sự đa dạng này cho phép kỹ sư thiết kế mạch thủy lực linh hoạt, dễ dàng mở rộng hoặc điều chỉnh theo yêu cầu cụ thể. Ví dụ, đế van hỗ trợ tích hợp nhiều van trên cùng một khối, giúp tối ưu hóa hiệu suất và giảm chi phí thiết kế.

III. Thông số kỹ thuật đế van thuỷ lực

• Chuẩn thiết kế: CETOP 3, CETOP 5, CETOP 7, CETOP 8...
• Vật liệu: Gang, thép carbon
• Áp suất làm việc: 210 – 350 bar.
• Số cổng kết nối: 3, 4 hoặc 5 cổng.
• Kiểu kết nối: Ren trong, BSP hoặc mặt bích.
• Kích thước ren: 1/4 inch - 1 inch.
• Nhiệt độ làm việc: -20°C - 80°C.
• Xử lý bề mặt: Sơn tĩnh điện, mạ kẽm hoặc mạ đen chống gỉ.
• Trọng lượng: ~ 2 – 10kg.
• Xuất xứ phổ biến: Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản,...
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Aritac

IV. Cấu tạo và ứng dụng của đế van thuỷ lực

1. Cấu tạo đế van thuỷ lực

Đế van thuỷ lực có cấu tạo đơn giản gồm một số bộ phận chính sau đáp ứng chuẩn nhu cầu sử dụng trong thực tế, cấu tạo này bao gồm thân đế, các cổng kết nối, lỗ lắp van, các lỗ bắt bu lông và ron, gioăng làm kín.

• Thân đế: Là bộ phận chính của van có tác dụng bao chứa các bộ phận khác được đúc gang, thép nguyên khối, gia công thêm các rãnh và lỗ để lắp van giúp kết nối các ống dầu vào trong van.
• Cổng kết nối: Cổng kết nối bao gồm các cổng như cổng P là nguồn cấp, cổng T là cổng xả, cổng A – B là cổng để điều khiển xi lanh hoặc mô tơ, cổng L để xả rò nếu có.
• Lỗ lắp van: Là các lỗ được gia công trên thân van, những lỗ này đạt chuẩn CETOP để gắn vừa van điện từ hoặc tay van vào điểm kết nối.
• Lỗ lắp bu lông: Giúp cố định van vào thân đế chắc chắn, đảm bảo an toàn khi làm việc không bị rung lắc hoặc rời vị trí làm việc.
• Ron làm kín/ gioăng làm kín: Đảm bảo độ kín khít và tránh rò rỉ trong quá trình làm việc.

2. Ứng dụng của đế van thuỷ lực

• Máy ép, máy dập thủy lực công nghiệp.
• Hệ thống ép nhựa, đúc kim loại.
• Trạm nguồn thủy lực tự động.
• Thiết bị nâng hạ.
• Điều khiển xi lanh máy xây dựng.
• Dây chuyền tự động hóa nhà máy.
• Máy gia công CNC, máy cơ khí.
• Hệ thống thủy lực.
• Khai thác mỏ, dầu khí.
• Dây chuyền cán thép, luyện kim.

V. Quy trình lắp đặt, gia công đế van thuỷ lực

Đế van thủy lực đảm bảo hệ thống thủy lực vận hành ổn định, nhưng yêu cầu gia công và lắp đặt đế van phải tuân theo tiêu chuẩn kỹ thuật. Dưới đây là các bước chính để gia công và lắp đặt đế van thủy lực hiệu quả:

• Bước 1: Gia công theo chuẩn CETOP gia công đế van thủy lực theo chuẩn CETOP 3, CETOP 5, đảm bảo lỗ ren P, T, A, B chính xác, rãnh gioăng đồng đều để tránh rò rỉ.
• Bước 2: Xử lý bề mặt chống gỉ: Xử lý bề mặt phẳng mặt tiếp xúc, mạ kẽm hoặc sơn tĩnh điện để tăng độ bền và khả năng làm kín cho van thủy lực.
• Bước 3: Cố định đế van chắc chắn: Sử dụng bu lông đúng cỡ để gắn đế van vào khung máy hoặc trạm nguồn, vệ sinh bề mặt để tránh tạp chất.
• Bước 4: Lắp van thủy lực chính xác: Đảm bảo van thủy lực khớp với cổng dầu và lỗ lắp trên mạch thủy lực, nối ống áp lực chặt chẽ.
• Bước 5: Kiểm tra hệ thống: Chạy thử hệ thống thủy lực ở áp suất thực tế, đảm bảo đế van thủy lực hoạt động ổn định, không rung lắc hay rò rỉ.

VI. Báo giá đế van thuỷ lực

Giá của đế van thuỷ lực thay đổi liên tục phụ thuộc vào kích cỡ, vật liệt, nhập khẩu, môi trường sử dụng,… thế nên để nắm được mức giá chi tiết các bạn hãy liên hệ ngay với Công ty TNHH VTCN Thuận Phát, đây là một cơ sở uy tín trên thị trường vật tư công nghiệp trong nhiều năm qua. Chúng tôi luôn đặt cái tâm trong việc cung cấp các sản phẩm đến tay khách hàng, niềm tin và sự hài lòng của khách hàng là điều mà chúng tôi nhắm đến. Tại đây, chúng tôi đảm bảo hàng hoá đạt chuẩn, chính hãng đầy đủ giấy tờ pháp lý, giấy tờ kiểm định trước khi đến tay với khách hàng. Liên hệ ngay Hotline 0985.660.836 để được các bạn chuyên viên tư vấn hỗ trợ và báo giá sản phẩm sớm nhất.
