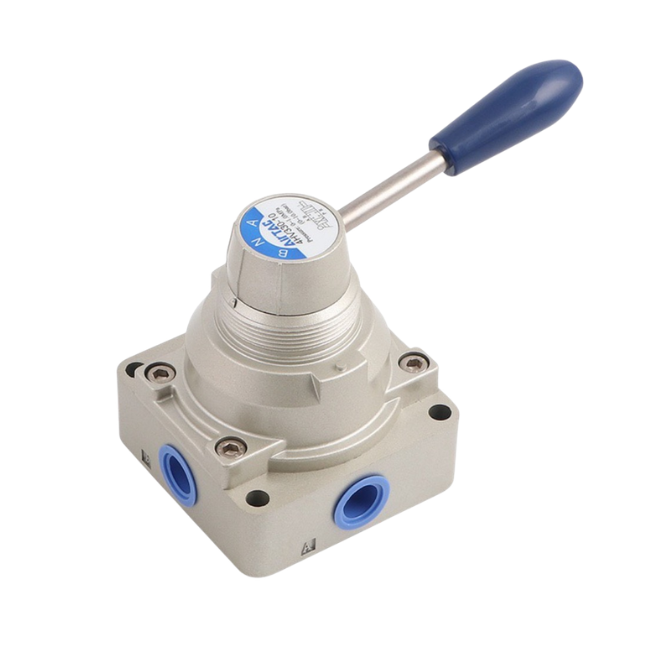

Van gạt tay khí nén 4HV330-10 Airtac

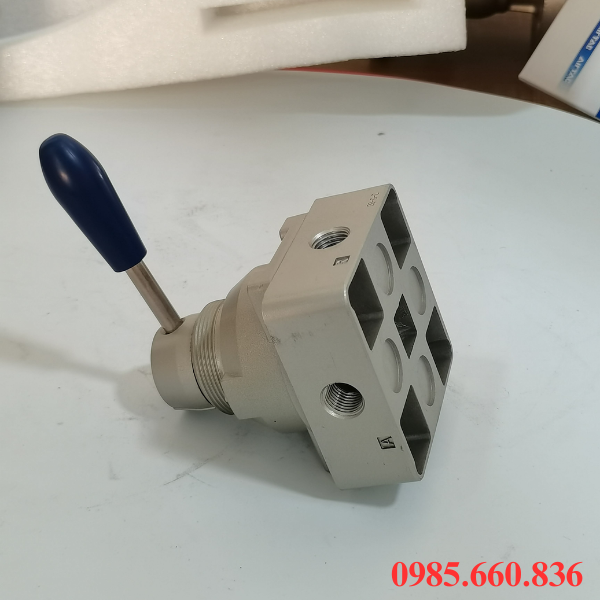

I. Giới thiệu chung về van gạt tay khí nén 4HV330-10 Airtac

Van gạt tay khí nén 4HV330-10 Airtac dòng van điều khiển cơ học phổ biến trong hệ thống khí nén. Được sản xuất bởi Airtac thương hiệu uy tín trong lĩnh vực thiết bị khí nén, nổi bật với chất lượng ổn định, độ bền cao và khả năng vận hành linh hoạt. 4HV330-10 thuộc loại van đảo chiều 5/3, sử dụng cơ cấu gạt tay để điều khiển hướng dòng khí.

Thiết kế đơn giản nhưng hiệu quả, giúp người vận hành dễ kiểm soát hoạt động của xy lanh, các thiết bị khí nén khác mà không cần đến nguồn điện, phù hợp môi trường yêu cầu độ an toàn cao, thao tác thủ công. Với kích thước cổng kết nối 3/8 inch, van được ứng dụng trong các hệ thống máy móc công nghiệp, dây chuyền sản xuất, cơ khí chế tạo và tự động hóa.

II. Thông số kỹ thuật van gạt tay khí nén 4HV330-10 Airtac

• Tên sản phẩm: Van gạt tay khí nén
• Model: 4HV330-10
• Loại van: Van gạt tay, đảo chiều
• Kiểu van: 5 cửa, 3 vị trí
• Kích thước: 3/8 inch
• Môi chất: Khí nén
• Áp suất: 0 – 1Mpa
• Áp suất: 1.5Mpa
• Nhiệt độ: -20 – 70 độ C
• Chất liệu: Hợp kim nhôm
• Kiểu ren: PT, G, NPT
• Bảo hành: 12 tháng

III. Nguyên lý hoạt động van gạt tay khí nén 4H330-10 Airtac

Van gạt tay khí nén 4HV330-10 Airtac hoạt động dựa trên cơ chế điều khiển cơ học bằng tay, sử dụng cần gạt để thay đổi trạng thái dòng khí bên trong van. Dòng van đảo chiều 5/3, giúp phân phối và điều hướng khí nén đến các cổng khác nhau để điều khiển thiết bị như xy lanh. Khi người vận hành tác động lực vào cần gạt, trục van dịch chuyển, làm thay đổi vị trí các cửa khí. Tùy hướng gạt, khí nén từ cổng cấp P được dẫn tới cổng làm việc A – B, cổng còn lại sẽ xả khí ra ngoài qua cổng xả R – S. Xy lanh khí nén có thể thực hiện chuyển động tiến lùi. Khi không tác động, van trở về trạng thái đóng xả, giúp hệ thống ổn định, an toàn. Cơ chế này giúp kiểm soát dòng khí trực tiếp, nhanh chóng không cần sử dụng điện, phù hợp với các ứng dụng yêu cầu độ tin cậy cao và thao tác thủ công.

> Xem thêm: Thiết bị thủy lực khí nén

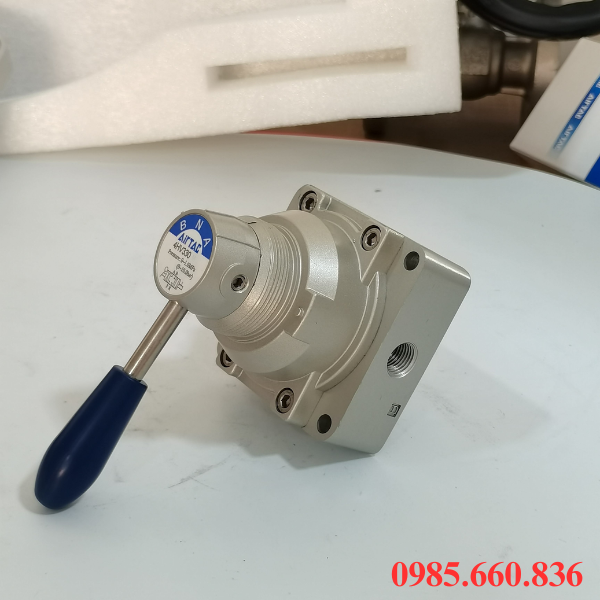

IV. Ưu điểm nổi bật của van gạt tay khí nén 4HV330-10 Airtac

Được đánh giá cao nhờ nhiều ưu điểm vượt trội, van gạt tay khí nén 4HV330-10 đáp ứng tốt nhu cầu sử dụng trong hệ thống khí nén công nghiệp.

• Vận hành đơn giản, không cần điện, hoạt động bằng cơ học thông qua cần gạt tay, giúp điều khiển mà không phụ thuộc vào nguồn điện, phù hợp trong môi trường cần độ an toàn cao.
• Thao tác nhẹ, chính xác ổn định được thiết kế tối ưu giúp việc chuyển hướng khí diễn ra nhẹ nhàng, định vị rõ chính xác, thao tác tốt cho người vận hành.
• Lưu lượng lớn, tổn thất áp suất lớn tiết diện dòng chảy lớn, giúp khí nén lưu thông hiệu quả, hạn chế sụt áp, nâng cao hiệu suất hoạt động của hệ thống.
• Độ bền cao, tuổi thọ dài cấu trúc trượt công nghệ gia công chính xác, ma sát bên trong thấp, giảm hao mòn, đảm bảo thời gian sử dụng lâu dài.
• Tiết kiệm chi phí bảo trì hoạt động mà không cần dầu bôi trơn, phù hợp với ngành yêu cầu khí sạch như thực phẩm, dược phẩm, điện tử.
• Thiết kế nhỏ gọn, dễ lắp đặt với trọng lượng nhẹ, kết cấu gọn khả năng lắp đặt linh hoạt giúp việc thi công, thay thế nhanh chóng, thuận tiện.
• Đa dạng chức năng điều khiển, lựa chọn nhiều trạng thái trung gian như đóng, xả, giữ áp, giúp kiểm soát hệ thống linh hoạt hơn trong nhiều ứng dụng khác nhau.

V. Ứng dụng thực tế van gạt tay khí nén 4HV330-10 Airtac

Nhờ tính linh hoạt, độ tin cậy cao, van gạt tay khí nén 4H330-10 được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng điều khiển thủ công, độ bền cao.

• Hệ thống máy móc công nghiệp dùng để điều khiển hoạt động của xy lanh khí nén trong các máy ép, máy dập, máy cắt, thiết bị gia công cơ khí, giúp dễ kiểm soát quá trình làm việc.
• Dây chuyền sản xuất tự động, bán tự động, ở vị trí cần thao tác thủ công điều khiển tạm thời, giúp chuyển hướng dòng khí nhanh chóng, hỗ trợ vận hành linh hoạt trong dây chuyền.
• Ngành cơ khí chế tạo, lắp ráp được lắp đặt trong các hệ thống kẹp, giữ, đẩy sản phẩm, phù hợp với các công đoạn cần kiểm soát chính xác bằng tay.
• Ngành thực phẩm, dược phẩm sử dụng trong các hệ thống khí nén yêu cầu vệ sinh cao như đóng gói, chiết rót vận chuyển sản phẩm.
• Hệ thống đào tạo, thí nghiệm khí nén phù hợp cho các mô hình giảng dạy, thực hành kỹ thuật khí nén nhờ nguyên lý hoạt động đơn giản, dễ quan sát và thao tác.
• Môi trường không có điện, yêu cầu an toàn cao thích hợp trong môi trường dễ cháy nổ, nơi cần hạn chế rủi ro về điện như nhà máy hóa chất, xưởng sản xuất.

VI. Những lưu ý khi sử dụng van gạt tay khí nén 4HV330-10 Airtac

Để đảm bảo van gạt tay khí nén 4HV330-10 Airtac hoạt động ổn định, bền bỉ, an toàn, người vận hành cần lưu ý những điều sau:

• Sử dụng khí nén sạch, đã qua xử lý, khí cần được lọc sạch bụi, hơi nước, tạp chất trước khi đưa vào van, lắp thêm bộ lọc điều áp để tăng tuổi thọ tránh kẹt van.
• Đảm bảo áp suất làm việc phù hợp không vận hành van vượt quá mức áp suất cho phép. áp suất cao gây hư hỏng gioăng, rò rỉ khí, giảm tuổi thọ thiết bị.
• Lắp đặt đúng kỹ thuật, lắp đúng chiều dòng khí theo ký hiệu trên thân van, siết ren vừa đủ, tránh quá chặt gây nứt vỡ, lỏng gây rò rỉ.
• Tránh môi trường khắc nghiệt, không nên sử dụng van trong môi trường có nhiệt độ quá cao, độ ẩm lớn, nhiều hóa chất ăn mòn nếu không có biện pháp bảo vệ.
• Thao tác gạt tay đúng cách, khi vận hành gạt dứt khoát, tránh dùng lực quá mạnh, gạt liên tục với tần suất cao gây mài mòn cơ cấu bên trong.
• Kiểm tra, bảo dưỡng định kỳ, thường xuyên kiểm tra tình trạng rò rỉ, độ nhạy khi gạt, độ kín của cổng khí, vệ sinh van định kỳ để đảm bảo hoạt động tốt.
• Không tự ý tháo rời khi không cần thiết, không nên tự tháo van để sửa chữa có thể làm sai lệch kết cấu, gây hư hỏng các chi tiết bên trong.

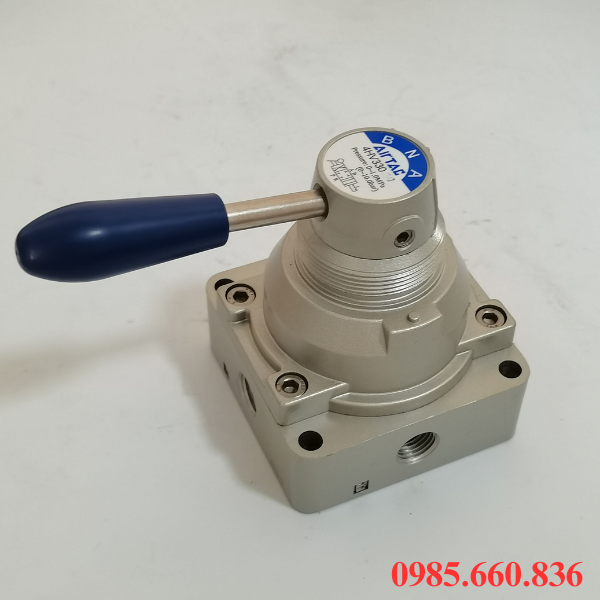

VII. Lỗi thường gặp, cách khắc phục của van khí nén 4HV330-10 Airtac

Trong quá trình sử dụng van gạt tay khí nén 4H330-10 Airtac, người vận hành có thể gặp sự cố, việc nhận biết sớm giúp hệ thống hoạt động ổn định, tránh hư hỏng.

• Van rò rỉ khí vì gioăng bị mòn, lắp đặt không kín, ren hở, nên kiểm tra siết lại các đầu nối, thay gioăng nếu bị hỏng, sử dụng băng tan để tăng độ kín.
• Gạt tay nhưng van không hoạt động bởi kẹt trục van do bụi bẩn, thiếu vệ sinh, áp suất khí không đủ, vệ sinh bên trong van, kiểm tra nguồn khí nén, đảm bảo áp suất đạt yêu cầu.
• Van hoạt động chậm, phản hồi kém do khí nén có lẫn nước, tạp chất, làm tăng ma sát bên trong, nên lắp bộ lọc khí, xả nước định kỳ đảm bảo khí đầu vào sạch.
• Kẹt cần gạt, gạt nặng vì âu ngày không bảo dưỡng, có dị vật bên trong, vệ sinh, kiểm tra cơ cấu gạt, thay thế linh kiện bị mòn
• Sai hướng điều khiển xy lanh do đấu nối sai các cổng khí A, B, P, R, S, kiểm tra lại sơ đồ đấu nối, lắp đúng theo ký hiệu trên thân van.
• Van bị xì khí liên tục tại cổng xả vì hỏng phớt, lõi trượt bị mòn, thay thế phớt kiểm tra, thay mới van nếu hư hỏng nặng.

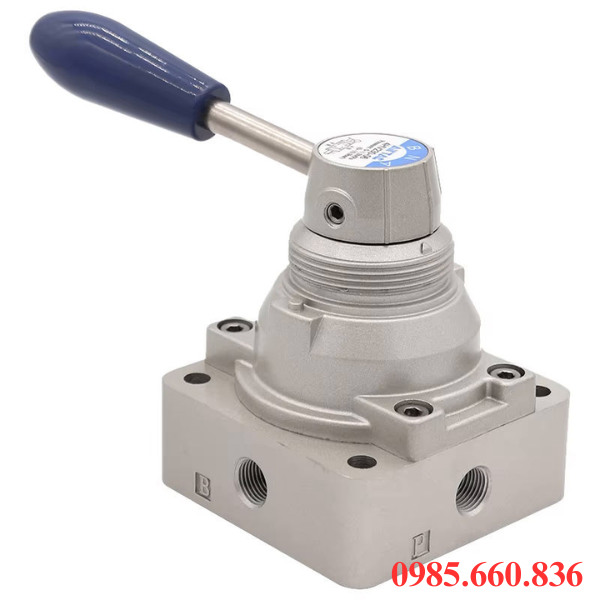

VIII. Mua van khí nén 4HV330-10 Airtac chính hãng ở đâu

Nếu bạn đang tìm địa chỉ cung cấp van gạt tay khí nén 4HV330-10 Airtac chính hãng, Thuận Phát chính là lựa chọn uy tín được nhiều doanh nghiệp tin tưởng. Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị khí nén, Thuận Phát Valve chuyên cung cấp, phân phối các dòng van Airtac chất lượng cao, đảm bảo đầy đủ giấy tờ CO~CQ, giúp quý khách yên tâm về nguồn gốc, chất lượng sản phẩm. Tại Thuận Phát, quý khách không chỉ được cung cấp sản phẩm chính hãng với mức giá cạnh tranh mà được tư vấn kỹ thuật tận tình, hỗ trợ lựa chọn đúng loại van phù hợp với từng hệ thống. Ngoài ra, chính sách bảo hành rõ ràng, giao hàng nhanh chóng trên toàn quốc, dịch vụ hậu mãi chuyên nghiệp chúng tôi trở thành đối tác đáng tin cậy trong lĩnh vực khí nén. Với phương châm chất lượng – uy tín – giá tốt, sẵn sàng đáp ứng mọi nhu cầu về van khí nén, giúp hệ thống vận hành ổn định, hiệu quả và bền bỉ. Liên hệ ngay cho chúng tôi qua số điện thoại 0985.660.836 để được tư vấn, báo giá cung cấp hình ảnh chi tiết về sản phẩm.

Tham khảo: Cuộn coil van điện từ

Hotline liên hệ đặt hàng: 0985.660.836
