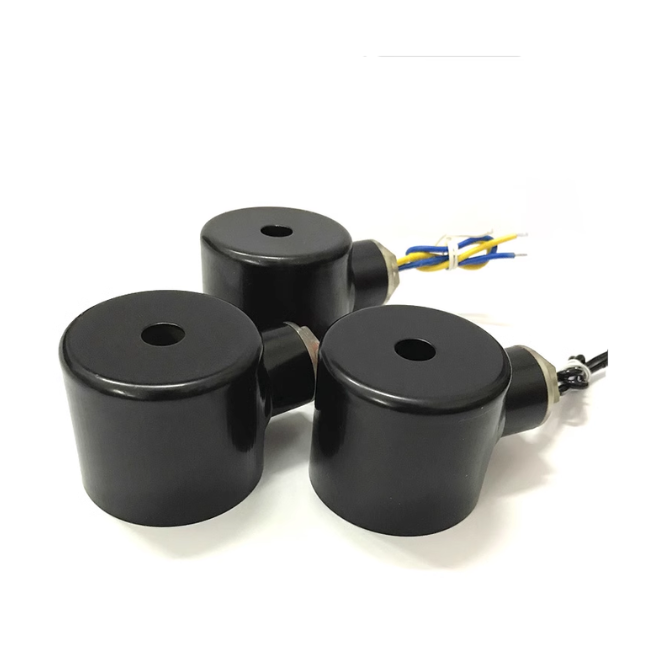

Cuộn coil van điện từ | Cuộn hút van điện từ | 12V, 24V, 110V, 220V

I. Cuộn coil van điện từ là gì?

Cuộn coil van điện từ bộ phận tạo ra từ trường khi được cấp điện, đóng vai trò điều khiển trực tiếp hoạt động đóng mở của van điện từ. Cuộn coil giúp vận hành tự động và chính xác của van trong hệ thống khí nén hoặc chất lỏng. Được quấn từ dây đồng dẫn điện tốt, bên ngoài bọc lớp cách điện chống rò điện, chống ẩm, bảo vệ khỏi tác động môi trường. Khi cấp nguồn điện, dòng điện chạy qua cuộn dây sẽ sinh ra lực từ, hút lõi sắt bên trong van. Lực hút làm thay đổi trạng thái của van, giúp dòng khí, chất lỏng đi qua hay bị chặn lại. Khi có điện, ngắt điện, toàn bộ cơ chế vận hành của van sẽ thay đổi, giúp hệ thống hoạt động tự động hóa cao, giảm sự phụ thuộc vào thao tác thủ công và nâng cao hiệu quả vận hành.

II. Thông số kỹ thuật của cuộn coil van điện từ

• Tên sản phẩm: Cuộn coil điện từ
• Điện áp: 12V, 24V, 110V, 220V
• Công suất: DC 3 – 10W, AC 5 – 15V
• Nhiệt độ: -10 – 80 độ C
• Cấp bảo vệ: IP65, IP76
• Kiểu giắc cắm: DIN, dây điện trực tiếp
• Đường kính: 8mm, 10mm, 13mm
• Chất liệu: Nhựa chịu nhiệt, epoxy chống cháy
• Bảo hành: 12 tháng

III. Cấu tạo, nguyên lý hoạt động cuộn coil van điện từ

1. Cấu tạo cuộn coil van điện từ

Cuộn coil van điện từ được thiết kế với nhiều bộ phận khác nhau giúp tạo ra từ trường, đảm bảo hoạt động ổn định, an toàn.

• Dây cuốn được làm từ dây đồng dẫn điện tốt, quấn nhiều vòng quanh lõi để tạo từ trường khi có dòng điện chạy qua, bộ phận quan trọng quyết định lực hút của coil.
• Lõi sắt nằm bên trong cuộn dây, có nhiệm vụ dẫn và tập trung từ trường, giúp tăng hiệu quả hút của coil lên ty van.
• Lớp cách điện thường làm từ nhựa chịu nhiệt, epoxy, giúp cách điện, chống ẩm, chống bụi và bảo vệ cuộn dây khỏi tác động môi trường.
• Giắc coil nơi kết nối nguồn điện với cuộn coil, phổ biến là dạng giắc DIN, dây điện trực tiếp.
• Lò xo, ty van không nằm trong coil nhưng liên quan hoạt động, khi coil có điện, lực từ sẽ hút ty van để thay đổi trạng thái đóng mở.

2. Nguyên lý hoạt động cuộn coil van điện từ

Cuộn coil van điện từ hoạt động dựa trên nguyên lý cảm ứng điện từ, khi cấp nguồn điện, dòng điện chạy qua cuộn dây tạo ra một từ trường xung quanh coil. Từ trường sinh ra lực hút tác động lên lõi sắt làm thay đổi trạng thái của van. Khi cấp điện, cuộn coil sinh ra từ trường hút lõi sắt, kéo ty van di chuyển làm van mở đóng.

Khi ngắt điện, từ trường mất đi lò xo đẩy lõi sắt trở về vị trí ban đầu, van trở lại trạng thái ban đầu. Quá trình này diễn ra nhanh, giúp van điện từ có thể đóng mở tự động, chính xác và liên tục trong hệ thống khí nén, chất lỏng. Nhờ nguyên lý hoạt động đơn giản, hiệu quả này, cuộn coil đóng vai trò quan trọng trong việc điều khiển dòng chảy mà không cần tác động thủ công.

> Xem thêm: Thiết bị thủy lực khí nén

IV. Đặc điểm cuộn coil van điện từ

Sở hữu nhiều đặc điểm nổi bật, cuộn coil van điện từ giúp hoạt động hiệu quả, phù hợp với nhiều hệ thống khác nhau.

• Hoạt động nhanh, chính xác thời gian đóng mở tức thì khi có, ngắt điện, giúp hệ thống vận hành ổn định.
• Thiết kế nhỏ gọn, dễ lắp đặt kích thước coil đa dạng, phù hợp với nhiều loại, không chiếm nhiều không gian.
• Đa dạng điện áp sử dụng như 12V, 24V, 110V, 220V, đáp ứng linh hoạt các nhu cầu sử dụng.
• Độ bền cao, tuổi thọ lâu dài vì được quấn bằng dây đồng, bọc lớp cách điện chắc chắn, giúp coil chịu nhiệt, hoạt động bền bỉ.
• Khả năng làm việc liên tục bởi nhiều loại coil có thể hoạt động liên tục mà không bị quá nhiệt nếu dùng đúng thông số.
• Chống bụi, chống nước tốt với các dòng coil đạt chuẩn IP65, IP67, làm việc trong môi trường ẩm ướt, nhiều bụi bẩn.
• Dễ thay thế, bảo trì nhờ thiết kế rời giúp việc tháo lắp, thay thế nhanh chóng khi cần thiết.

V. Một số dòng cuộn coil van điện từ phổ biến

1. Cuộn coil van điện từ 12V

• Sử dụng nguồn điện 12VDC một chiều, phù hợp hệ thống nhỏ, thiết bị di động, ô tô.
• Điện áp thấp, an toàn, hạn chế rủi ro điện giật, tiêu thụ điện năng thấp, tiết kiệm điện.
• Ít sinh nhiệt, hoạt động ổn định, thường dùng trong hệ thống tự động hóa quy mô nhỏ.
• Lực từ thấp hơn so với coil điện áp cao nên cần chọn đúng loại van phù hợp.

2. Cuộn coil van điện từ 24V

• Sử dụng nguồn điện 24VDC một chiều, dòng phổ biến nhất trong công nghiệp.
• Độ ổn định cao, hoạt động bền bỉ, ít sinh nhiệt, phù hợp vận hành liên tục.
• An toàn hơn so với điện áp cao, tương thích tốt với hệ thống khí nén, tủ điện, PLC.
• Lực từ mạnh hơn 12V, đóng mở van nhanh, chính xác, ứng dụng rộng rãi trong dây chuyền tự động hóa, máy móc công nghiệp.

3. Cuộn coil van điện từ 110V

• Sử dụng nguồn điện 110VAC xoay chiều, dùng trong hệ thống theo tiêu chuẩn điện áp 110v.
• Lực từ ổn định, đáp ứng tốt nhu cầu đóng mở van, không cần bộ chuyển đổi khi dùng đúng nguồn 110V.
• Tiêu thụ điện năng trung bình, cao hơn DC, có thể sinh nhiệt nhiều hơn so với coil DC.
• Phù hợp hệ thống công nghiệp, thiết bị cơ điện, cần đảm bảo đúng điện áp để tránh cháy coil hoặc hoạt động không ổn định.

4. Cuộn coil van điện từ 220V

• Sử dụng nguồn điện 220VAC xoay chiều phổ biến, dễ lắp đặt, không cần bộ chuyển đổi nguồn.
• Lực từ mạnh, đóng mở van nhanh, phù hợp hệ thống công nghiệp, dân dụng, tự động hóa.
• Tiêu thụ điện năng cao hơn so với coil DC, sinh nhiệt lớn, cần đảm bảo thông thoáng khi sử dụng
• Hoạt động ổn định khi nguồn điện ít biến động, cần đấu nối đúng kỹ thuật để đảm bảo an toàn điện.

VI. Ứng dụng của cuộn coil van điện từ

Nhờ khả năng điều khiển nhanh, chính xác, tự động hóa cao, cuộn coil van điện từ ứng dụng rộng rãi trong nhiều lĩnh vực dân dụng, công nghiệp nặng.

• Hệ thống khí nén công nghiệp phân phối khí nén đến từng cơ cấu như xy lanh, tay gắp, băng chuyền giúp vận hành tự động, chính xác theo lập trình.
• Hệ thống cấp thoát nước, xử lý nước sử dụng để điều khiển đóng mở dòng nước trong bồn chứa, hệ thống lọc, hệ thống tưới tự động.
• Ngành thực phẩm, đồ uống giúp kiểm soát dòng chất lỏng như nước, sữa, nước giải khát trong dây chuyền sản xuất, đảm bảo quy trình diễn ra liên tục, hạn chế tiếp xúc thủ công, đảm bảo vệ sinh an toàn thực phẩm.
• Hệ thống HVAC điều khiển môi chất lạnh, khí trong hệ thống, giúp kiểm soát nhiệt độ, áp suất và lưu lượng một cách chính xác.
• Ngành dầu khí, hóa chất ứng dụng trong các hệ thống dẫn dầu, hóa chất, nơi cần điều khiển lưu chất tự động.
• Máy móc, dây chuyền tự động hóa được tích hợp trong các tủ điện, kết hợp với PLC để điều khiển van theo chương trình, ứng dụng trong robot, dây chuyền lắp ráp, đóng gói, sản xuất hàng loạt.
• Thiết bị dân dụng Xuất hiện trong máy giặt, máy lọc nước, hệ thống tưới cây tự động giúp điều khiển nước hoặc khí mà không cần thao tác thủ công.

VII. Dấu hiệu nhận biết cuộn coil van điện từ bị hỏng

Trong quá trình sử dụng, cuộn coil van điện từ có thể gặp sự cố do nhiều nguyên nhận, dưới đây là một số dấu hiệu nhận biết khi van hỏng:

• Van không hoạt động khi cấp điện dù đã cấp nguồn nhưng van không đóng mở, có thể coil bị cháy, mất từ tính.
• Không nghe tiếng khi cấp điện vì khi coil hoạt động sẽ có tiếng hút nhẹ, nếu không có, coil có thể đã hỏng.
• Cuộn coil bị nóng bất thường nhiệt độ tăng cao nhanh chóng khi vận hành, dấu hiệu coil quá tải hoặc chập điện.
• Có mùi khét, cháy do xuất hiện mùi khét từ coil, rất có thể cuộn dây bên trong đã bị cháy.
• Vỏ coil bị nứt, biến dạng do nhiệt độ cao, môi trường khắc nghiệt làm ảnh hưởng đến lớp cách điện.
• Van hoạt động chập chờn lúc đóng mở được, lúc không, coil yếu, từ trường không ổn định.
• Đo không có điện trở dùng đồng hồ đo điện trở nếu không có giá trị coil đã bị đứt dây bên trong.

VIII. Hướng dẫn bảo dưỡng, bảo trì cuộn coil van điện từ đúng cách

Việc bảo dưỡng đúng cách giúp cuộn coil van điện từ hoạt động hiệu quả, giảm chi phí sửa chữa, tăng độ bền.

• Ngắt nguồn điện trước khi kiểm tra đảm bảo an toàn bằng trước khi tháo lắp, kiểm tra coil.
• Vệ sinh định kỳ làm sạch bụi bẩn, dầu mỡ bám trên bề mặt coil, giắc cắm tránh ảnh hưởng đến khả năng tản nhiệt, tiếp xúc điện.
• Kiểm tra nguồn điện cấp đảm bảo điện áp đúng với thông số coil 12V, 24V, 220V tránh quá áp gây cháy coil.
• Kiểm tra nhiệt độ hoạt động nếu coil nóng bất thường cần kiểm tra ngay, tránh để lâu gây hư hỏng cuộn dây bên trong.
• Kiểm tra đầu nối, giắc cắm đảm bảo kết nối chắc chắn, không bị lỏng, oxy hóa, chập chờn.
• Tránh môi trường ẩm ướt, quá nhiệt sử dụng coil có cấp bảo vệ phù hợp IP65, IP67, nếu làm việc trong môi trường khắc nghiệt.
• Không để coil hoạt động quá tải đảm bảo đúng chu kỳ làm việc, tránh vận hành vượt quá khả năng thiết kế.
• Thay thế khi có dấu hiệu hư hỏng nếu coil có dấu hiệu cháy, nứt vỡ, hoạt động không ổn định, nên thay mới để tránh ảnh hưởng đến toàn bộ hệ thống.

IX. Báo giá cuộn coil van điện từ uy tín, chính hãng tại Thuận Phát

Cuộn coil van điện từ hiện nay đang được Thuận Phát Valve cung cấp với nhiều chủng loại khác nhau, tùy theo điện áp, kích thước và thương hiệu sản xuất. Việc lựa chọn đơn vị cung cấp uy tín đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm, độ ổn định khi vận hành.Tại Thuận Phát, cuộn coil được nhập khẩu chính hãng, đảm bảo độ bền cao, khả năng hoạt động ổn định. Đa dạng về điện áp như 12V, 24V, 110V, 220V, phù hợp với nhiều hệ thống khí nén, tự động hóa.

Ngoài ra quý khách hàng còn được hỗ trợ tư vấn kỹ thuật tận tình, giúp lựa chọn đúng loại coil phù hợp với nhu cầu sử dụng, chính sách bảo hành rõ ràng lên đến 12 tháng, đầy đủ CO~CQ cùng dịch vụ giao hàng nhanh chóng. Hướng dẫn vận hành, bảo dưỡng, bảo trì, lắp đặt sản phẩm, cung cấp phụ kiện đi kèm chính hãng, giá cả cạnh tranh, công khai, minh bạch. Gọi ngay cho chúng tôi qua số điện thoại 0985.660.836 để được tư vấn, báo giá, lựa chọn sản phẩm phù hợp với hệ thống, nhu cầu sử dụng.
